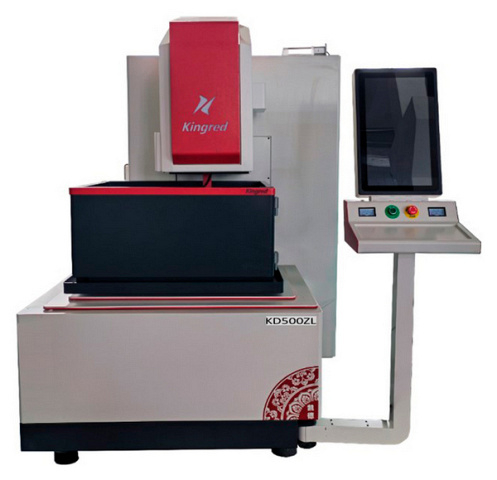

Проволочно-вырезной электроэрозионный станок Kingred KD500
Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т. д. Главное условие - материал должен быть электропроводным. Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков.
Область применения Kingred KD500
Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Изготовление фильеров Изготовление мерительного инструмента Изготовление пресс-форм и штампов высокого качества
Схемы обработки Kingred KD500
Конструктивные особенности Kingred KD500
 |

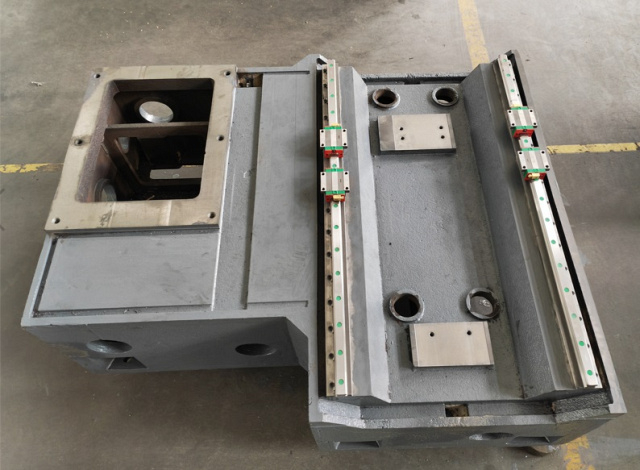

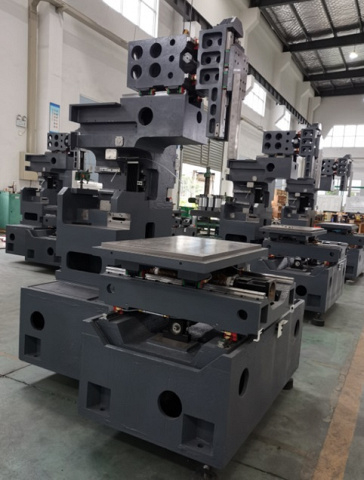

Термически сбалансированная станина увеличенной жесткости |
 |

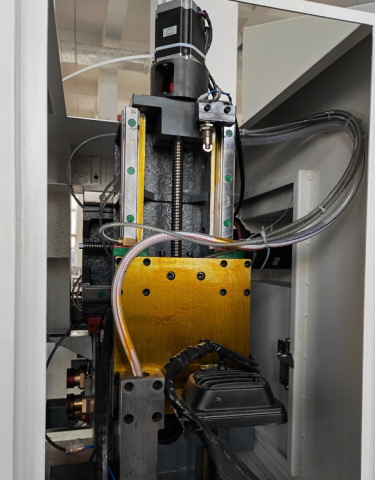

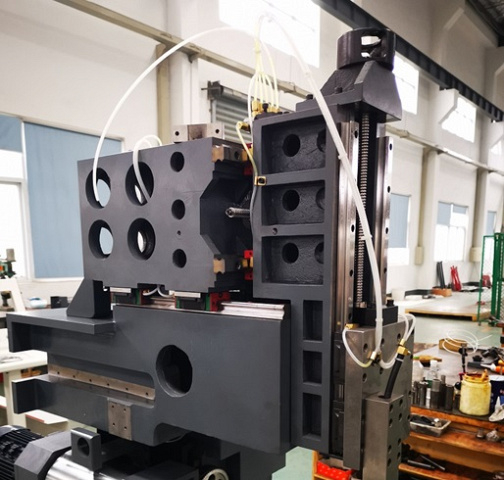

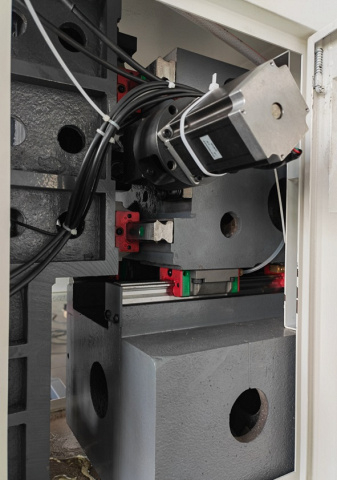

Узел обработки под углом |
 |
Система приводов На фото: Linear motor – линейный мотор Spanish Fagor linear scale – оптические линейки Fagor (Испания) |
 |

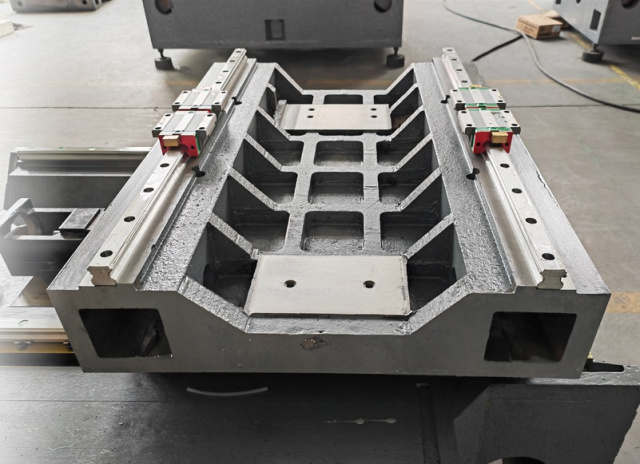

T-образная конструкция основания станины Позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола |
 |

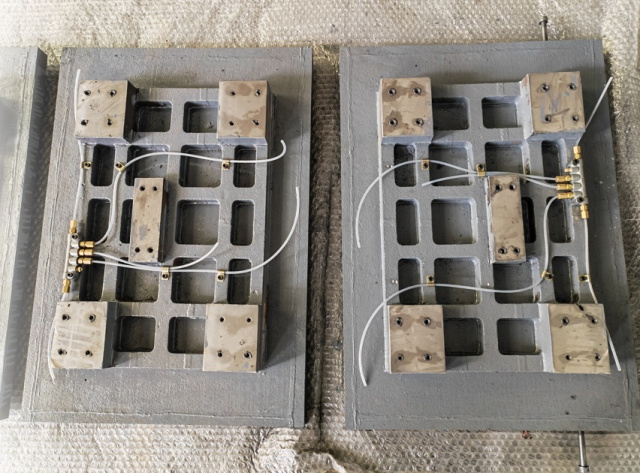

Литой рабочий стол с ребрами жесткости |
 |

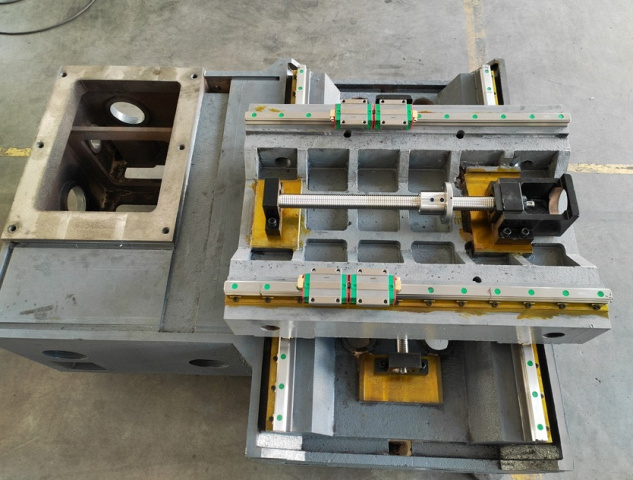

Жесткие салазки осей X и Y с внутренним оребрением |
 |
Прочная конструкция станины и рабочего стола |
 |

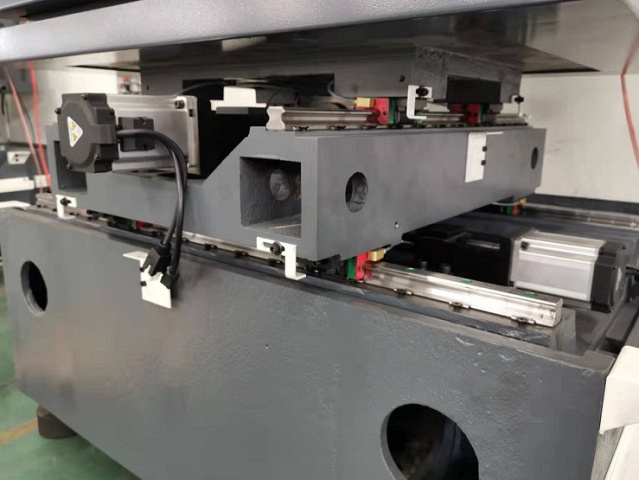

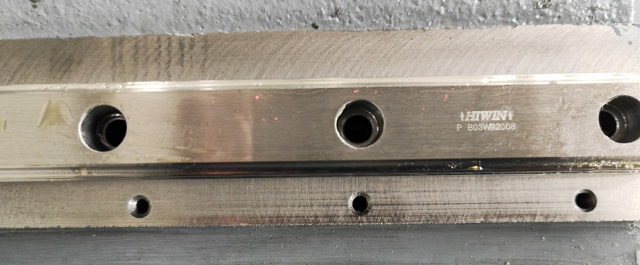

Высокоточные линейные направляющие HIWIN класса P осей X, Y и класса H осей U, V, Z |
 |

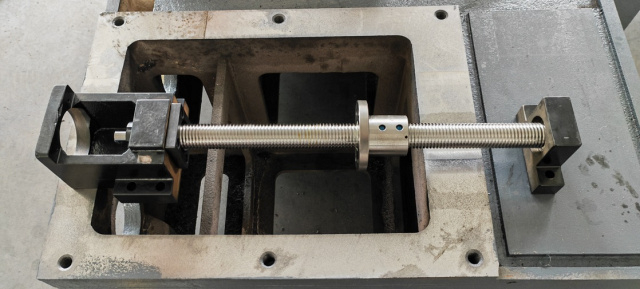

Высокоточные ШВП класса P |
 |

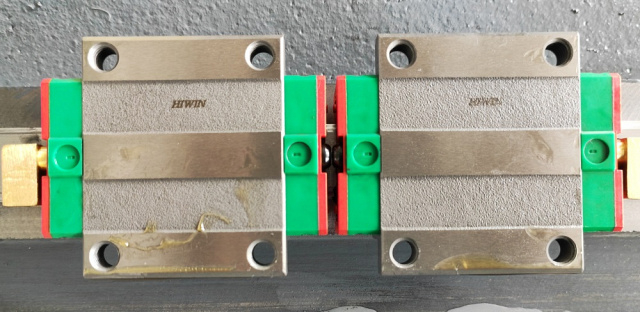

Сдвоенные высокоточные линейные направляющие HIWIN класса H на осях U, V, Z |
 |
Система перемотки и натяжения проволоки |
 |
Сенсорный экран PLC системы управления движения проволочного барабана |
 |

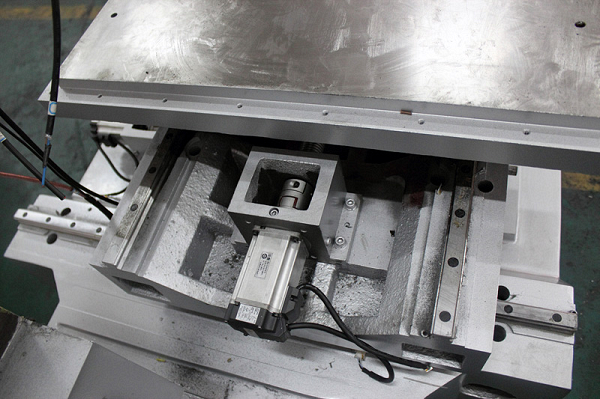

Сервопривод осей X, Y |

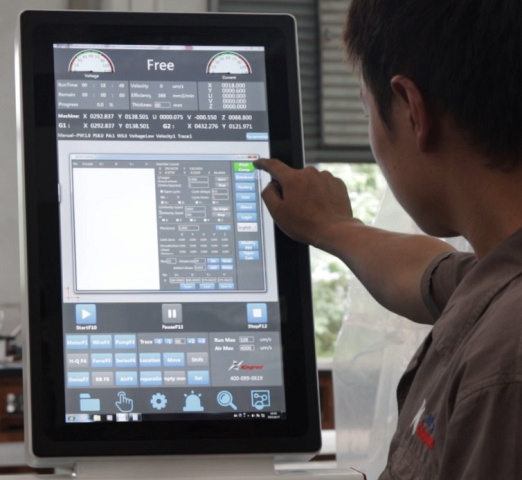

| Специально разработанная система ЧПУ Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания. |
|
| Функции системы ЧПУ | |
| Станки отличаются высокой жесткостью станины А так же высокой точностью позиционирования, современной системой ЧПУ с большим набором функций, наличием удобного пульта управления. |
|
| Система прокачки и фильтрации рабочей жидкости и малый износ проволочного электрода-инструмента Обеспечивает высокую точность и стабильность электроэрозионной обработки. Многократное использование проволочного электрода-инструмента, удобство его заправки удешевляет и ускоряет процесс обработки детали. |
Комплектация Kingred KD500
Стандартная
 |
ЧПУ с сенсорным диплеем на бпзе WINDOWS XP Удобное управление с интуитивным интерфейсом |
 |
Бак для воды Обеспечивает циркуляцию и подачу СОЖ в рабочую зону станка |
 |
Сервомоторы по осям X/Y Yaskawa (Япония) (для серии A) Обеспечивают высокую точность перемещений рабочего стола |
 |
CAD/CAM система AutoCUT Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения. |
| Насос с комплектом кабелей | |
| Сопла | |
| Силовой кабель | |
| Выносной пульт управления | |
| Узел натяжения и перемотки проволоки | |
| Шаблон для выставления вертикальности проволоки | |
| Нож | |
| Катушка молибденовой проволоки 2000 м | |
| Виброопоры с анкерными болтами | |
| ШВП со сдвоенной гайкой на осях X / Y класса точности P2 (для серии A) | |
| Линейные моторы на осях X / Y (для серии B) | |
| Оптические линейки на осях X / Y (для серии B) | |
| Высокоточные направляющие HIWIN (Тайвань) X / Y / U / V – 4 шт. | |
| Микрошаговые двигатели на осях U / V – 2 шт. | |
| Трансформатор | |
| Электрические реле Omron (Япония) | |
| Генератор импульсов Meanwell (Тайвань) | |
| Конденсаторы Hitachi (Япония) | |
| Автоматическая система смазки | |
| Автоматическая система контроля натяжения проволоки |
Дополнительная
 |
Дополнительная катушка с молибденовой проволокой |
 |
Дополнительные фильтры Для продления срока службы СОЖ |
 |
Концентрат антикора Препятствует образование коррозии на детали и рабочем столе станка и улучшает качество обработки |
 |
Комплект прижимов Для фиксации заготовки на рабочем столе |
Технические характеристики Kingred KD500
| Характеристика | Значение |
|---|---|
| Перемещение по оси Z, мм | 295 |
| Размеры рабочего стола, мм | 800 x 520 |
| Общая мощность, кВт | 2 |
| Макс. вес заготовки, кг | 600 |
| Перемещение по оси X, мм | 400 |
| Перемещение по оси Y, мм | 500 |
| Макс. размеры заготовки, мм | 800 x 520 x 280 |
| Диаметр проволоки, мм | Ø 0,15 - 0,22 |
| Скорость перемотки проволоки, м/с | 10,4 |
| Угол наклона, проволоки, мм | ± 12° / 80 |
| Разрешение импульсов, мм/импульс | 0,001 |
| Двигатель перемотки проволоки | YSJ7124 (Yaskawa, Япония), 370 Вт |
| Точность обработки, мм | ± 0,006 |
| Двигатель насоса рабочей жидкости | AYB-20, 125 Вт, 25 л/мин |
| Наилучшая шероховатость поверхности, мкм | Ra 0,8 |
| Макс. производительность, мм²/мин | 180 |
| Макс. перемещение узла наклона проволоки, мм | 200 |
| Длина, мм | 2410 |
| Ширина, мм | 1800 |
| Высота, мм | 2210 |
| Вес, кг | 3000 |
