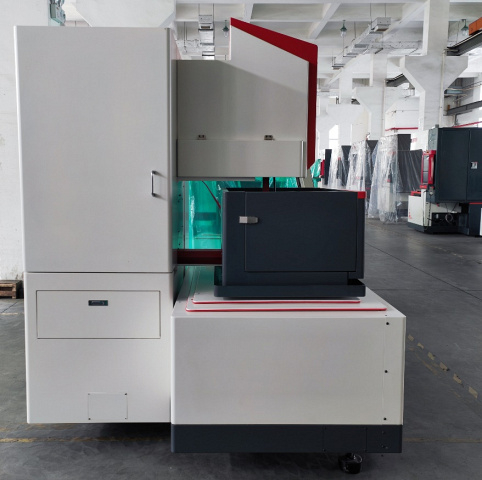

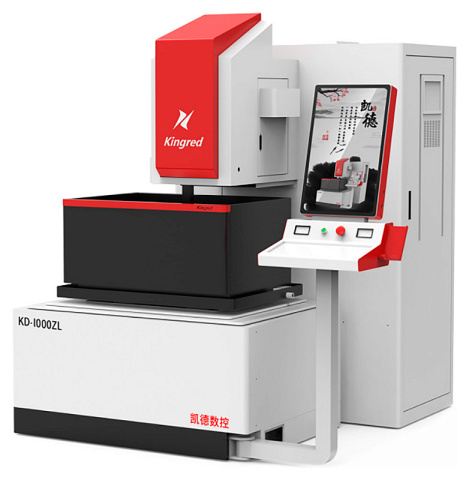

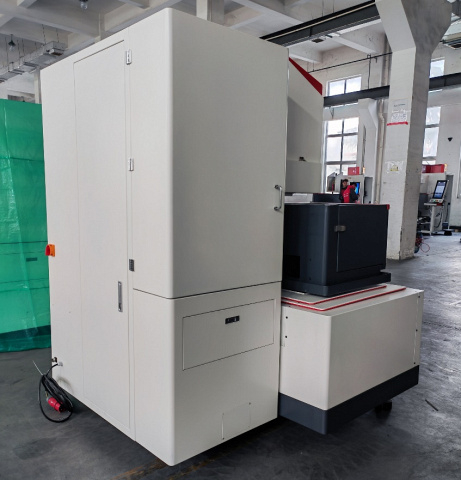

Проволочно-вырезной электроэрозионный станок Kingred KD1000ZL
Электроэрозионные проволочно-вырезные станки предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие - материал должен быть электропроводным Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке.
Область применения Kingred KD1000ZL
Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Изготовление фильеров Изготовление мерительного инструмента Изготовление пресс-форм и штампов высокого качества
Схемы обработки Kingred KD1000ZL
Конструктивные особенности Kingred KD1000ZL
 |

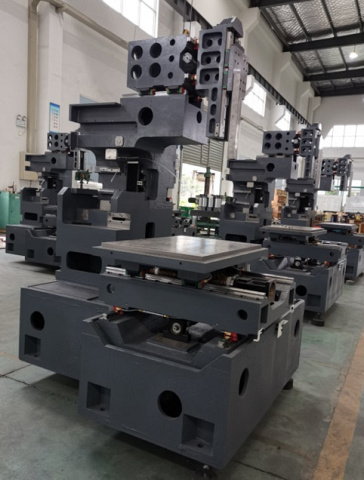

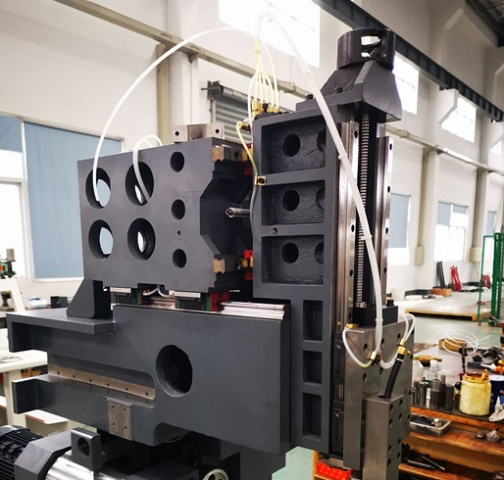

Термически сбалансированная станина увеличенной жесткости Термически сбалансированная станина увеличенной жесткости. Отличается высокой точностью позиционирования, современной системой ЧПУ с большим набором функций, наличием удобного пульта управления. |
 |
Узел обработки под углом |
 |

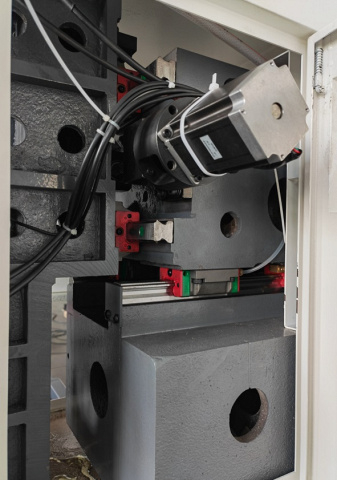

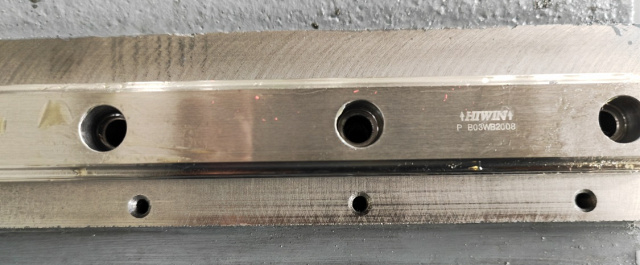

Система приводов На станках серии ZL установлены серводвигатели и сервоприводы рабочего стола, обеспечивающие высокую точность перемещения и надежность. |
 |

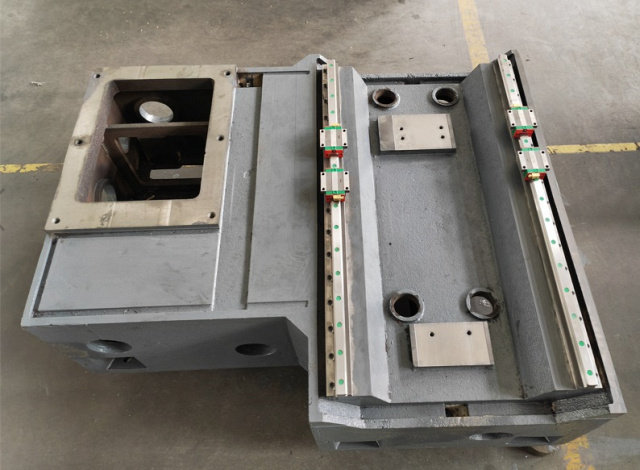

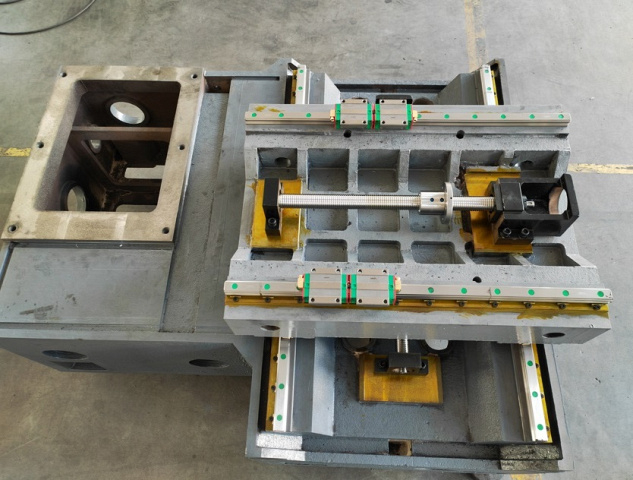

T-образная конструкция основания станины Позволяет свести к минимуму деформации в крайних точках перемещения крестообразного стола |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
Сенсорный экран PLC-системы управления движения проволочного барабана |
 |
Функции позиционирования |
 |
Специально разработанная система ЧПУ Система ЧПУ на базе системы Windows имеет встроенную CAM систему KCUT, которая позволяет создать управляющую программу на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания. Функции системы ЧПУ: |
Комплектация Kingred KD1000ZL
Стандартная
|

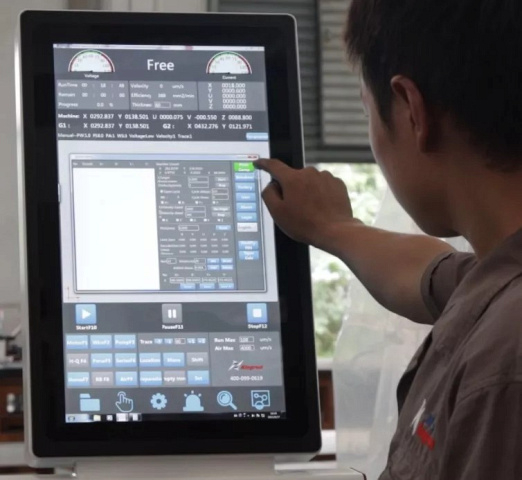

ЧПУ с с сенсорным дисплеем на базе Windows XP Удобное управление с интуитивным интерфейсом. |
 |
Бак для воды - 1 шт. Обеспечивает циркуляцию и подачу СОЖ в рабочую зону станка. |
 |
Сервомоторы по осям X / Y Yaskawa (Япония) (для серии A) - 2 шт. Обеспечивают высокую точность перемещений рабочего стола. |
 |
CAD / CAM система Autocut - 1 компл. Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения. |
Дополнительная
 |
|
 |
Дополнительные фильтры Для продления срока службы СОЖ. |
 |
Концентрат антикора Препятствует образование коррозии на детали и рабочем столе станка и улучшает качество обработки. |
 |
Комплект прижимов Для фиксации заготовки на рабочем столе. |
Технические характеристики Kingred KD1000ZL
| Характеристика | Значение |
|---|---|
| Перемещение по оси Z, мм | 295 |
| Размеры рабочего стола, мм | 950 x 1170 |
| Общая мощность, кВт | 2,4 |
| Макс. вес заготовки, кг | 1000 |
| Перемещение по оси X, мм | 700 |
| Перемещение по оси Y, мм | 1000 |
| Макс. размеры заготовки, мм | 950 x 1170 x 280 |
| Диаметр проволоки, мм | Ø 0,12 - 0,25 |
| Скорость перемотки проволоки, м/с | 10,4 |
| Угол наклона, проволоки, мм | ± 10° / 80 |
| Разрешение импульсов, мм/импульс | 0,001 |
| Точность обработки, мм | ± 0,006 |
| Наилучшая шероховатость поверхности, мкм | 0,8 |
| Макс. рабочий ток, А | 7 |
| Макс. производительность, мм²/мин | 260 |
| Точность конусной обработки, мм | ± 0,015 |
| Габаритные размеры бака СОЖ, мм | 1045 x 600 x 747 |
| Длина, мм | 2800 |
| Ширина, мм | 2400 |
| Высота, мм | 2100 |
| Вес, кг | 6000 |
