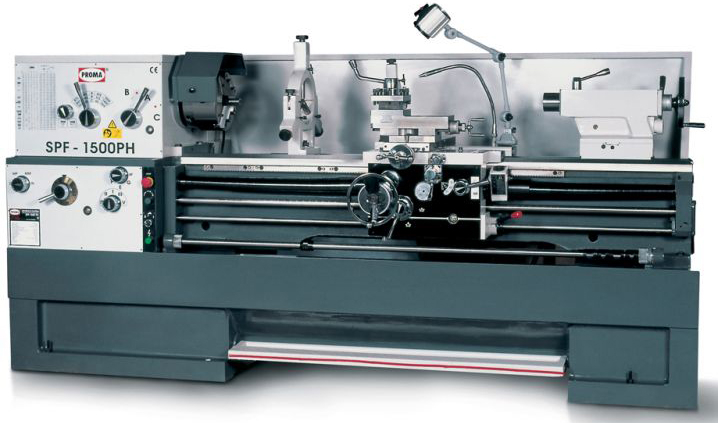

Универсальный токарный станок Proma SPF-1500PH

Универсальный токарный станок Proma SPF-1500PH предназначен для точной обработки деталей из металла, пластика и других материалов. Универсальный токарный станок PROMA SPF-1500PH предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.

Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Универсальный токарный станок Proma SPF-1500PH 25350000 - это мощный производственный агрегат, рассчитанный на длительные нагрузки. Система охлаждения режущего инструмента и зоны обработки способствует продолжительной работе. Эффективная подсветка рабочей зоны снижает нагрузку на глаза оператора. Станок высокоточно обрабатывает заготовки из металла и различных сплавов, а наличие нескольких скоростей вращения шпинделя позволяет выбирать необходимый режим в зависимости от операции. Подвижный люнет делает возможной высокоточную обработку длинных деталей малого диаметра.

Особенности Proma SPF-1500PH

	Обработка заготовок малого диаметра В конструкции станка предусмотрено наличие люнета, позволяющего работать с заготовками большой длины и малого диаметра, обеспечивая при этом равномерную обработку (без прогиба заготовки).
	Лампа освещения Светильник предназначен для освещения рабочей поверхности
	Быстрая фиксация Задняя бабка имеет пиноль с ходом, что позволяет легко и быстро зафиксировать заготовку в центра и начать обработку.
	Эргономичные рукоятки Особая обточка рукояток позволяет работать с большим комфортом, исключая мозоли и быструю усталость.
	Защита от стружки Прозрачный экран практически полностью закрывает рабочую зону и препятствует вылету стружки в глаза оператора.
	Удобное управление Основные элементы управления вынесены на отдельную панель, что обеспечивает максимальный контроль

Преимущества Proma SPF-1500PH

• Высокая производительность
• Надежность и долговечность
• Простота в использовании
• Многофункциональность
• Мощный электродвигатель
• Жесткая конструкция для стабильной работы
• Возможность обработки различных материалов
• Система охлаждения;
• Эффективная подсветка рабочей зоны;
• Подвижный люнет для обработки длинных деталей малого диаметра;
• Мощный трехфазный электродвигатель;
• Малые габариты.

Технические характеристики Proma SPF-1500PH

Основные узлы и агрегаты Proma SPF-1500PH

Станок состоит из

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Комплект поставки

• 3-х кулачковый патрон – ø250 мм - 1 шт.
• Кулачки обратные (комплект) - 1
• 4-х кулачковый патрон – ø320 мм - 1 шт.
• Планшайба – ø410 мм - 1 шт.
• Люнет подвижный - 1 шт.
• Люнет стационарный - 1 шт.
• Комплект сменных шестерен (6шт.) - 1
• Поворотный центр - 1 шт.
• Невращающийся центр Мк 3 - 1 шт.
• Втулка переходная Мк 5-Мк 7 - 1 шт.
• Ключи шестигранные 2,3,4,5,6,8,10 - 7 шт.
• Ключ патрона - 2 шт.
• Ключ резцедержателя - 1 шт.
• Ключи рожковые 9х11,10х12,12х14, 17х19 - 4 шт.
• Ключ радиусный 135х140 - 1 шт.
• Клин для снятия инструмента из пиноли - 1 шт.
• Установочные опоры с болтами - комплект
• Отвёртка крестовая - 1 шт.
• Отвёртка шлицевая - 1 шт.
• Инструкция по эксплуатации

• Ø обработки над станиной, мм 460
• Ø обработки над супортом, мм 275
• Расстояние между центрами (рмц), мм 1500
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Нет
• Макс. обороты 1800
• Масса, кг 2835
• Объем для доставки, м3 3.64
• Модель SPF-1500PH
• Производство Китай
• Type Универсальный токарный станок
