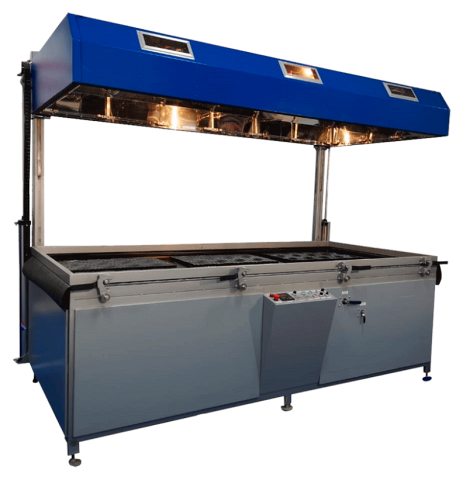

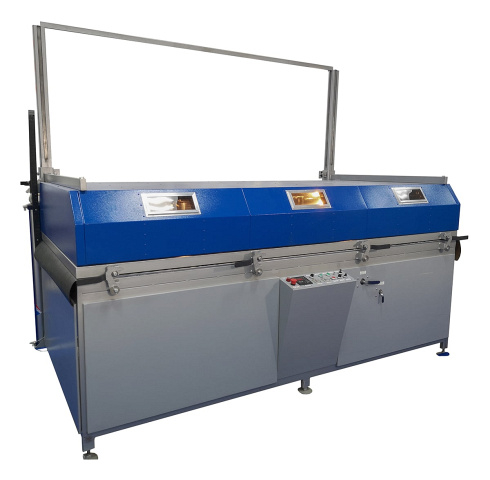

Пресс мембранно-вакуумный RTM 2500 Business
Предназначен для облицовки пленками ПВХ дверных полотен и вставных филенок, мебельных и кухонных фасадов и других элементов корпусной мебели, а также панелей из композитных материалов с рельефной поверхностью.
При облицовке используется нагрев и вакуумная технология. Загрузка заготовок, укладка пленки, подъем нагревательных элементов и разгрузка – ручная. Процесс прессования - автоматический.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Пресс применяется на предприятиях и в цехах по производству мебели, фасадов и дверей, а также в других деревообрабатывающих производствах.
Получаемые изделия
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |

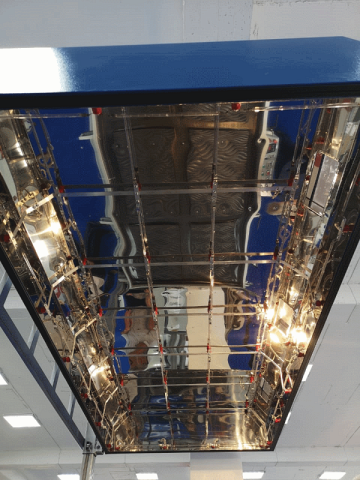

Система нагрева В конструкции используется массив малогабаритных нагревательных кварцево-галогеновых ламп, которые обеспечивают быстрый и равномерный разогрев пленки. Кварцево-галогеновые лампы обладают низкой инерционностью и прекращают нагрев сразу же после выключения, что позволяет точно управлять разогревом пленки. Станок оснащен 40 / 50 / 60 лампами КГТ по 600 Вт, в зависимости от размера стола. |
 |

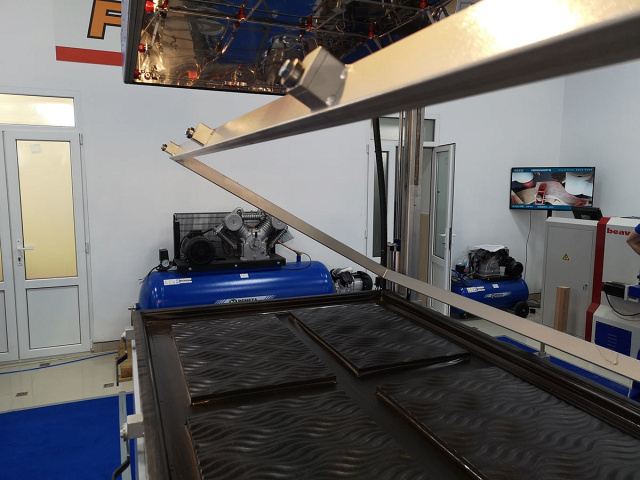

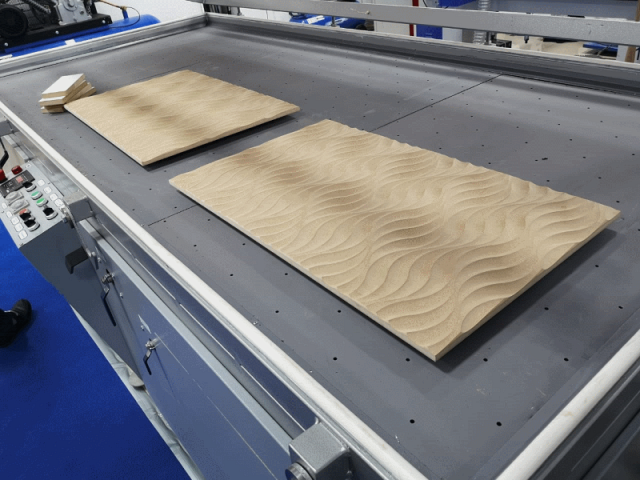

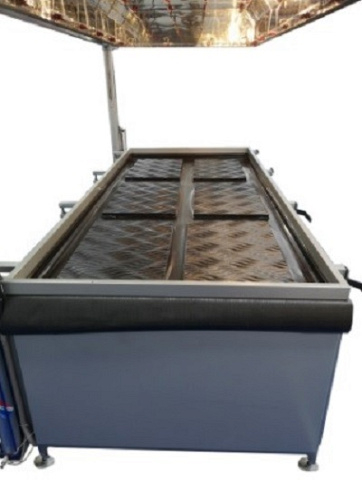

Рабочий стол Конструкция рабочего стола позволяет облицовывать как плоские, так и радиусные детали. Поверхность стола покрыта оцинкованной сталью и имеет многоточечную систему отвода воздуха. |
 |

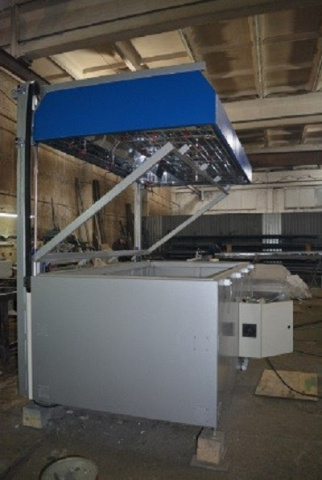

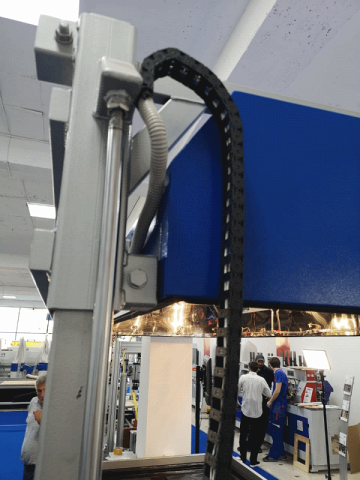

Система подъема термомодуля Пневматическая система подъема термомодуля компенсирует вес нагревательного колпака и не требует от оператора усилий при загрузке/выгрузке деталей. Конструкция подъемного механизма позволяет обеспечить доступ к рабочему столу с 4-х сторон. |
 |

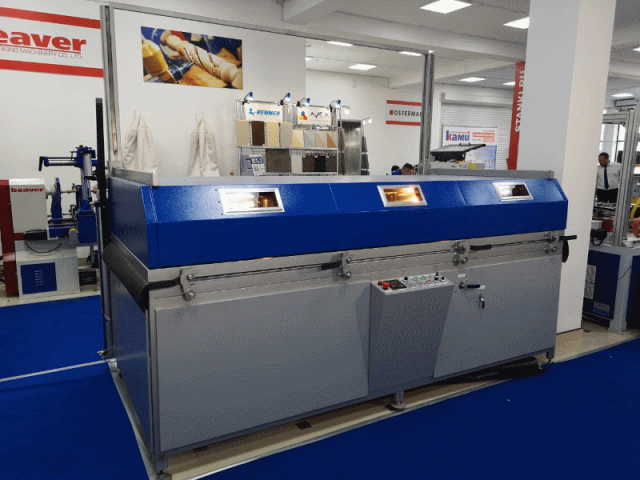

Термомодуль Закрытая конструкция термомодуля исключает влияние сквозняков вызывающих коробление и изменение цвета пленки. Смотровые окно позволяют визуально контролировать процесс прессования. |
 |

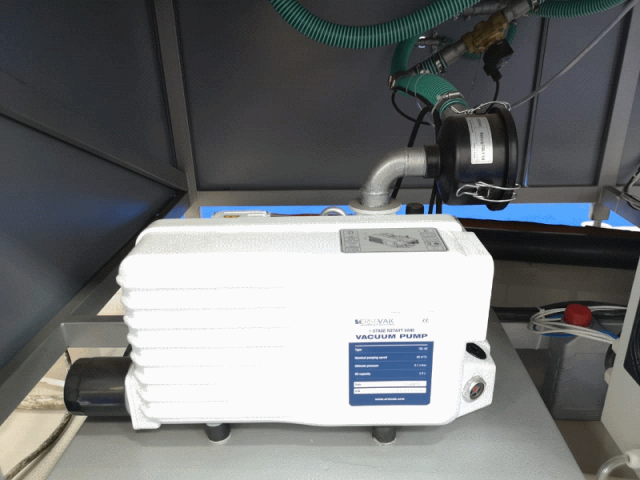

Вакуумная система Пластинчато-роторный вакуумный насос производительностью 40 м³/час обеспечивает прессование с коэффициентом вакуума до 0,95. |
 |

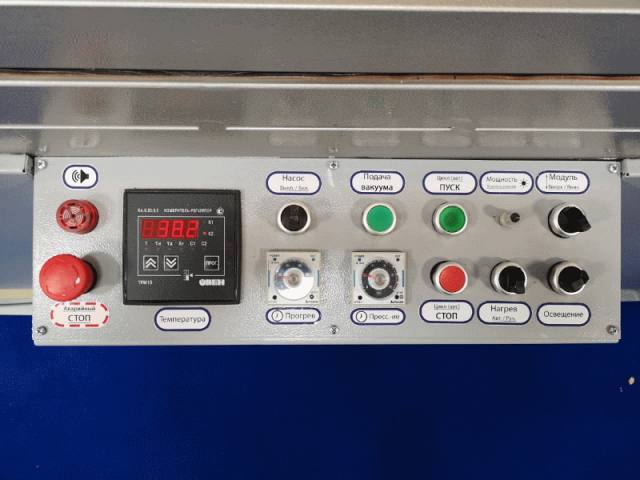

Система управления Пульт управления позволяет работать в ручном (пошаговом) и автоматическом режиме. В системе управления нагревом используется модуль с обратной связью и цифровой индикацией температуры который позволяет плавно изменять мощность нагрева, что исключает неравномерность прогрева пленки и частый выход из строя нагревательных ламп. |
КОМПЛЕКТАЦИЯ:
 |
Мембрана Термостойкая силиконовая мембрана позволяет проводить облицовку проницаемыми для воздуха материалами (шпон и бумага) а также используется для изготовления гнутоклеенных деталей из шпона и MDF. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Полезный размер рабочего стола, мм | 2380 x 1250 |
| Высота обработки, мм | До 300 (возможно увеличение) |
| Установленная мощность, кВт | 25,1 |
| Тип открытия термомодуля | вертикальный с пневмоцилиндрами |
| Давление прессования, кг/см² | 0,95 |
| Мощность нагревательных ламп, кВт | 24 |
| Количество нагревательных ламп, шт. | 40 |
| Производительность ваккумной станции, м³/час | 40 |
| Мощность вакуумной станции, кВт | 1,1 |
| Ход подъема термомодуля, мм | 1000 |
| Давление прессования, кг/м² | 0, 95 |
| Длина, мм | 2500 |
| Ширина, мм | 1370 |
| Высота, мм | 2350 |
| Вес, кг | 450 |
