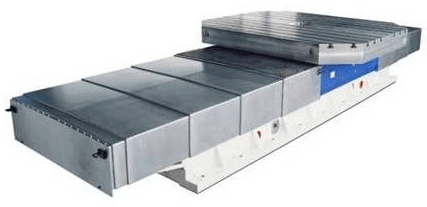

Поворотный стол с продольным ходом RLT-2500 GSA+
Поворотный стол с продольным ходом RLT-2500 GSA+
Данный поворотный стол – незаменимый помощник в работе с промышленным оборудованием. Он предназначен для удобного и точного позиционирования заготовок, что позволяет значительно повысить эффективность производственных процессов.
Преимущества поворотного стола RLT-2500 GSA+
- Продольный ход для большей гибкости в работе
- Высокая точность позиционирования
- Надежная конструкция для длительного срока службы
- Простое управление для оперативной настройки
- Многофункциональность – подходит для различных видов оборудования
Особенности поворотного стола RLT-2500 GSA+
- Диаметр стола: 2500 мм
- Максимальная нагрузка: 5000 кг
- Продольный ход: 1000 мм
- Точность позиционирования: 0,01 мм
- Питание: 380 В
Назначение и сферы применения
Поворотный стол RLT-2500 GSA+ идеально подходит для использования на производствах машиностроения, металлообработки, автомобильной промышленности, а также в других отраслях, где требуется точное позиционирование и надежность оборудования.
Не упустите возможность приобрести этот надежный и эффективный поворотный стол уже сегодня!
Поворотные столы с продольным ходом могут применяться в горизонтально-расточных станках как с индексным, так и с непрерывным углом поворота. Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.
Минимальный угол поворота 0,001 градуса, точность позиционирования по заказу 5", 10" или 2,5" (необходим дополнительный энкодер). Многоточечная пневматическая или гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании.
Технические характеристики RLT-2500 | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Грузоподъемность | т | 30 |
| Размер стола | мм | 2500х2500 |
| Диаметр наружного подшипника | мм | 1800 |
| Максимальная частота вращения | об/мин | 1,6 |
| Тангенциальный момент в зажатом состоянии | Нм | 140.000 |
| Усилие резания (S1/S6) | Нм | 39.103 |
| Ход по оси W | мм | 1500 |
| Скорость подачи по оси W | м/мин | 20 |
| Осевое усилие подачи | Н | 25.000 |
| Количество направляющих | шт | 2 |
| Параллельность основания и поверхности стола | мм | 0,025 |
| Биение центрального отверстия не более | мм | 0,01 |
| Размеры стола RLT-2500 | |
|---|---|
| b1 | 2500 мм |
| l1 | 2500 мм |
| l2 | 2700 мм |
| l3 | 325 мм |
| h1 | 1200 мм |
| h2 | 300 мм |
