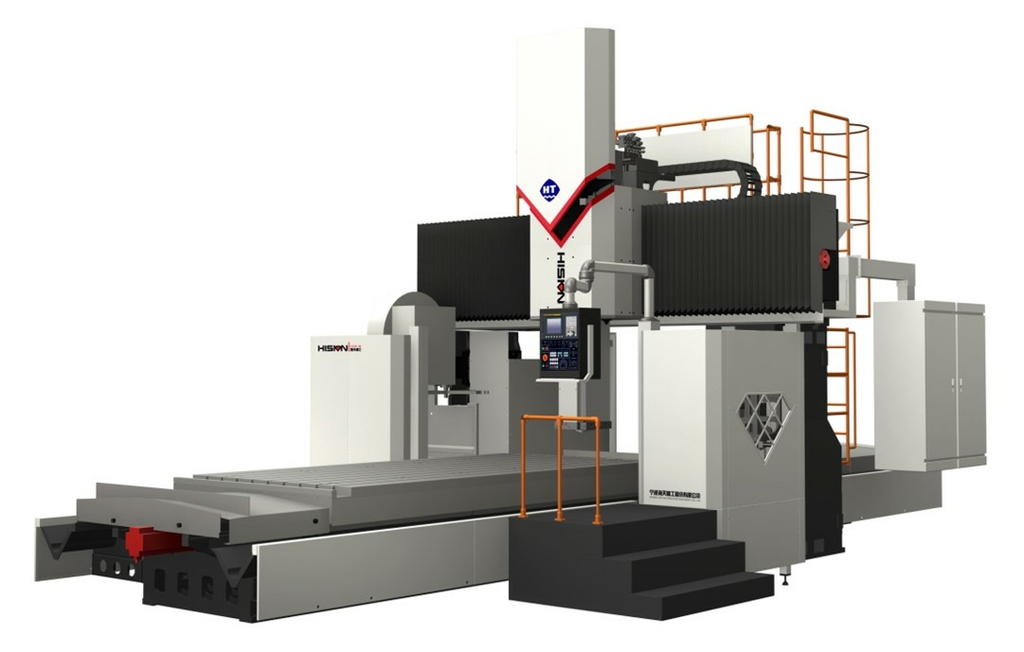

Портальный обрабатывающий центр Hision GNU42×120
В серии GNU применен ползун квадратного сечения, которая придает дополнительную жесткость конструкции, что обеспечивает надежные и стабильные режущие возможности.
Технические характеристики Hision GNU42×120
| Ход по оси X | 12500 мм |
| Ход по оси Y | 4200 мм |
| Ход по оси Z | 1250 мм (1500 option) |
| Расстояние между колоннами | 4200 мм |
| Расст. от торца до пов. стола | 200-1450 мм |
| Размер стола | 3500×12000 мм |
| Нагрузка на стол | 55 т |
| T слот | 36×250×48 мм |
| Скорость резания по осям (X/Y/Z) | 6/6/6 м/мин |
| Скорость быстрых подач (X/Y/Z) | 10/15/10 м/мин |
| Частота вращения | 3500 об.мин. |
| Мощность привода | 30/37 кВт |
| Крутящий момент | 1860/2300 Н.м. |
| Конус | BT50 |
| Сечение ползуна | 450×450 мм |
| Кол-во инструментов в магазине | 24/40 Т |
| Тип магазина инструментов | BT50 |
| Макс.диаметр инструмента (пустое смежное гнездо) | Φ110 (Φ220) мм |
| Макс. длина инструмента | 400 мм |
| Макс. вес инструмента | 25 кг |
| Суммарная электрическая мощность | 80 кВа |
| Вес станка | 150 т |
| Размер станка (Д×Ш×В) | 3200×710×695 см |
Стандартная комплектация Hision GNU42×120
- Защита от брызг
- 3-х цветная сигнальная лампа, рабочее освещение
- Стандартный набор поставки
- Набор инструментов для обслуживания
- Система подачи СОЖ
- Внешний конвейер стружки
- Внутренний конвейер стружки
- Контроллер:FANUC 0i
- Редукторный привод
- Гидробалансировочная система по оси Z
- Охладитель шпинделя
- Пневматическая, гидравлическая и смазочная системы
Опциональная комплектация Hision GNU42×120
- Контроллер:FANUC 31i
- Поворотный стол ЧПУ (4-й
- Охладитель шпинделя (2-6мПa)
- Контроллер:SIEMENS 828D/840Dsl
- Инструментальный магазин 24/40T ATC
- Магазин 40T вертик. и горизонт. ATC
- Увеличенная колонна
- Поперечная траверса (Y ось) увеличенная
- Ход по оси Z 1500мм (ползун 500x500)
- Закрытая зона обработки
- Автоматич. фрезерные головки
- Ручные фрезерные головки
- 2 станции хранения головок
- Датчик зондирования детали
- Устройство обмера инструмента
- Маслоотделитель
- Воздушный пистолет
- Пистолет СОЖ
- Кондиционер шкафа управления
- Ход по оси Z 1250мм (ползун 420x430и увелич.колонна 200мм)
- Линейные энкодеры
