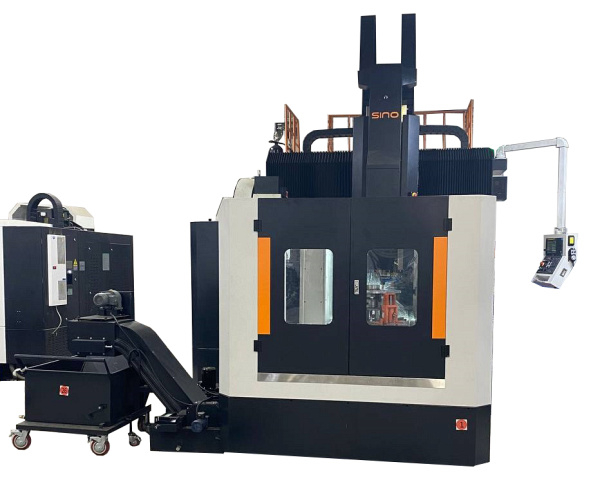

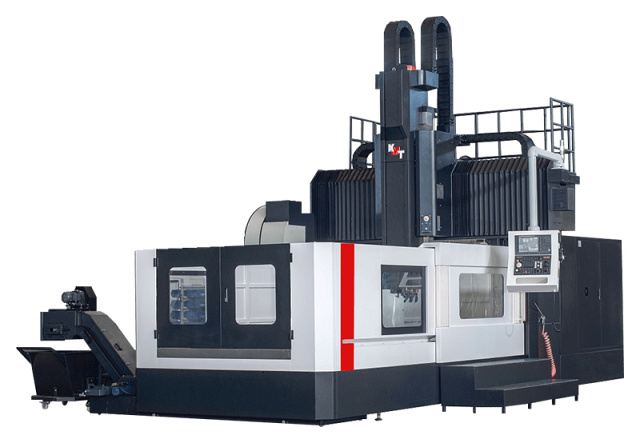

Портальный фрезерный центр KPM 1016

0.0 (голосов 0)

Артикул: 9695322kpm_1016 Код товара: 105632 На складе: много

Производитель: Китай

ВАШИ ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ

Больше 1 500 единиц оборудования в наличии.
Склад в Московской области (г. Ступино)
Склад в Тверской области (г. Кимры)
ПНР и обучение персонала.
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Оплата и доставка

Портально-фрезерные станки с ЧПУ предназначены длячерновой и чистовой обработки*крупногабаритных изделий из черных, цветных металлов и легированных сталей. Предназначены для: фрезерования,сверления,развертывания,нарезания резьбы. Вертикально-фрезерные обрабатывающие центры серии KPM применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности. * Частота вращения шпинделя на портальных фрезерных центрах KPM до 7000 об/мин при скорости подачи до 6000 мм/мин.

Область применения KPM 1016

Вертикально-фрезерные обрабатывающие центры серии KPM применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности. Авиационная промышленность Автомобильная промышленность Машиностроение Приборостроение Инструментальное производство

Схемы обработки KPM 1016

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности KPM 1016

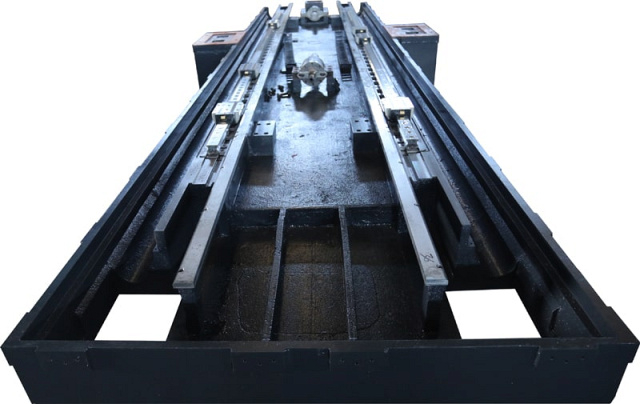

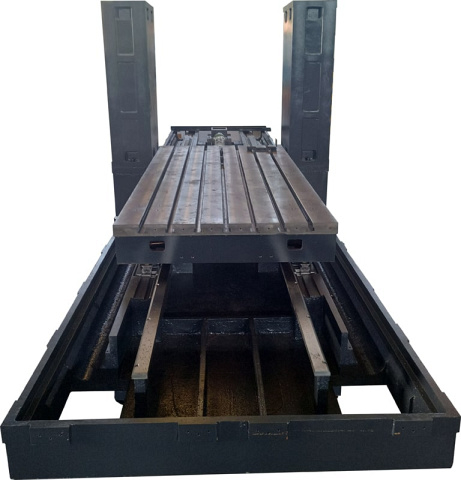

	Станина Основание станка выполнено из цельнолитой трапеция образной станины высокой прочности. Тело станка спроектировано с использованием анализа метода конечных элементов, обеспечивая необходимую стабильность динамической жёсткости и точности. Высокая жесткость и твердость достигается заполнением узлов станка виброгасящим материалом и дополнительными ребрами жесткости.

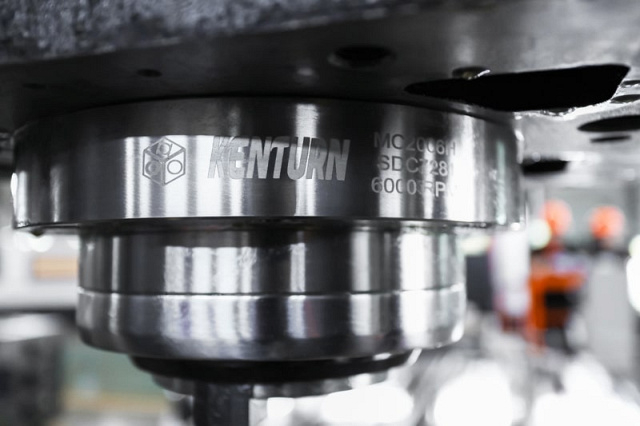

	Шпиндель Шпиндель производства компании ROYAL или VYU CHENG (Тайвань), характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4 (в передней опоре - 3 подшипника, в задней опоре 2 подшипника), а сборка всего комплекта шпинделя выполняется при постоянной температуре. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 70 / 95,5 Нм (постоянный / пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

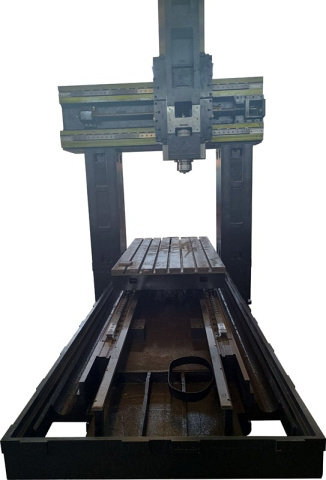

	Колонна Колонна является цельнолитой и представляет собой интегральную конструкцию с ребрами жесткости, что обеспечивает жесткость и стабильный процесс обработки на всей высоте оси Z.
	Двигатель по оси X По оси X установлен редуктор для увеличения крутящего момента перемещения стола.

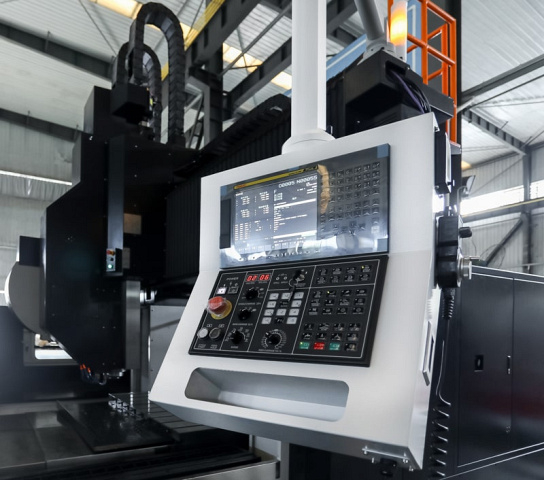

	Система ЧПУ Fanuc plus 0i-mf (5) В базовой комплектации устанавливается обновлённая система ЧПУ FANUC PLUS 0i-MF (5), LCD монитор 10,4 дюймов c manual guide на русском языке.
	Приводы подач по осям X / Y / Z На станках установлены оригинальные приводы подач от производителя FANUC (Япония), что обеспечивает высокую надежность, скорость и плавность перемещений.

Комплектация KPM 1016

Стандартная

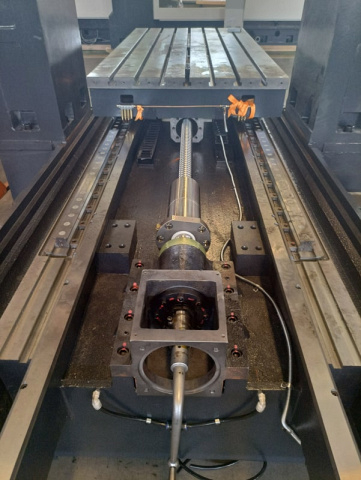

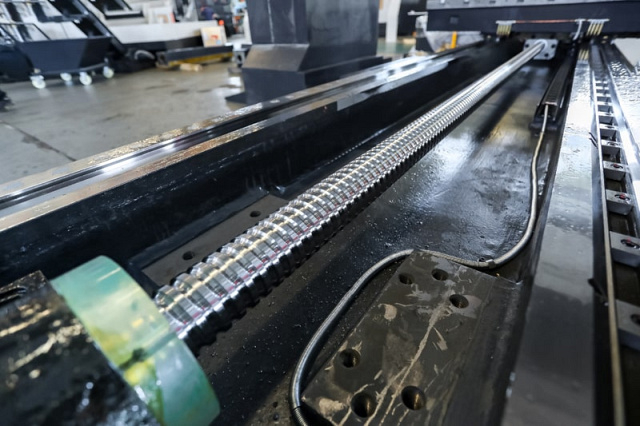

	ШВП производства PMI / Hiwin (Тайвань) Каждая сторона шарико-винтовой передачи имеет 6 подшипников, ее конструкция с предварительным натяжением снижает тепловую деформацию. По осям X,Y,Z используются ШВП, обеспечивающие высокую точность и стабильность вращения, обладающие высокой эффективностью и надежностью. Скорость перемещения станка достигает 20 м/мин., сокращая время обработки. Шариковый винт имеет функцию автоматической смазки, что повышает надежность станка и его срок эксплуатации.
	Направляющие производства PMI / Hiwin (Тайвань) По осям X,Y установлены роликовые линейные направляющие качения. Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2-4 раза и увеличивающими нагрузку. Роликовые направляющие имеют функцию автоматической смазки, что обеспечивает высокие показатели точности и плавности хода.

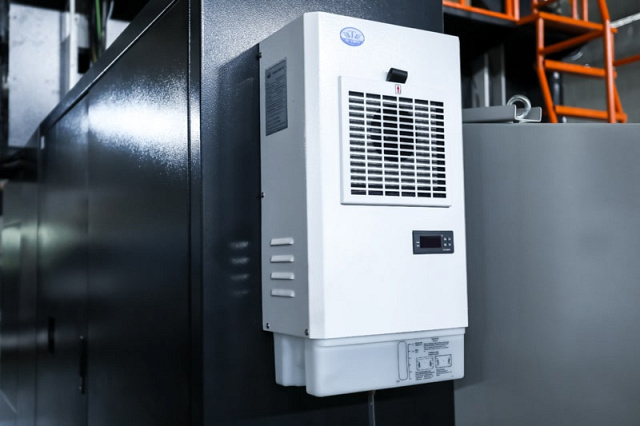

	Теплообменник электрошкафа Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

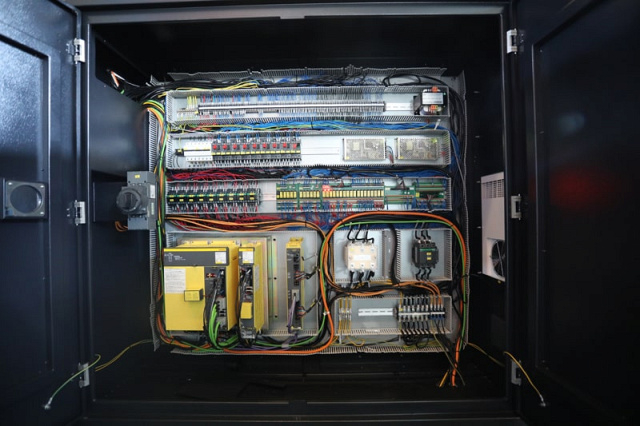

	Электрокомпоненты Omron / Schneider Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Omron и Schneider.

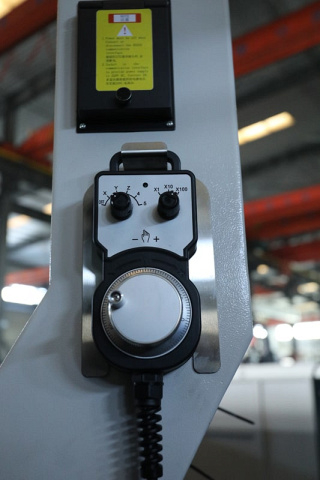

	Маховик перемещений по осям Поворотная стойка системы ЧПУ FANUC оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).
	Сигнальная лампа Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает оператору о состоянии режима работы.

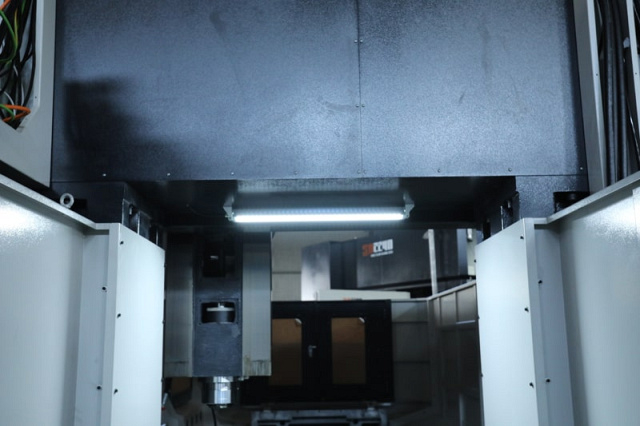

	Освещение рабочей зоны Современное LED освещение в положении сбоку обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.
	Пистолет обдува воздухом и СОЖ Пистолет для обдува рабочей зоны сжатым воздухом и СОЖ облегчает удаление стружки с заготовки и уборки рабочей зоны станка.
	Сепаратор СОЖ дискового типа Сепаратор СОЖ предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ.
	Масляное охлаждение шпинделя Система масляного охлаждения с динамическим контролем температуры предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. Особенно важно при обработке алюминия и легких сплавов на высоких оборотах шпинделя длительное время, где нужно обеспечить максимальный отвод тепла от подшипников шпинделя.
	Инструментальный магазин Инструментальный магазин на 24 позиции.

Технические характеристики KPM 1016

Характеристика	Значение
Размер стола, мм	1000 x 1600
T-пазы (Ширина x Дистанция x Кол-во), мм	7 х 22 х 125
Макс. нагрузка на стол, кг/м²	3000
По оси X, мм	1650
По оси Y, мм	1200
По оси Z, мм	600
Расстояние между колоннами, мм	1250
Быстрые перемещения по оси X, м/мин	20
Быстрые перемещения по оси Y, м/мин	20
Быстрые перемещения по оси Z, м/мин	12
Максимальная скорость подачи (X / Y / Z), мм/мин	6000
Макс. длина инструмента, мм	350
Вес инструмента, кг	15
Выбор инструмента	по кратчайшему направлению
Манипуляторного типа	да
Объем инструментального магазина, шт.	24
Макс. диаметр инструмента при полной загрузке / через один, мм	110 / 220
Конус	BT50
Тип привода	Ремень
Частота вращения шпинделя, об/мин	7000
Главный двигатель (пост. / 30 мин), кВт	15 / 18,5
Расстояние от торца шпинделя до поверхности стола, мм	160 - 760
Система ЧПУ	Fanuc
Крутящий момент шпинделя (пост.), Нм	143
Потребляемая мощность, кВА	60
Тип направляющих по осям X/Y	Качения
Тип направляющих по оси Z	Скольжения
Ширина направляющих по осям X/Y, мм	45 / 45
Количество направляющих по осям X/Y, шт.	2 / 2
Диаметр и шаг ШВП, мм	Ø63 х 20 / Ø50 х 12 / Ø50 х 20
Точность позиционирования, мм	±0,03
Повторяемость, мм	±0,018
Напряжение, В	380
Частота тока, Гц	50
Длина, мм	6800
Ширина, мм	4000
Высота, мм	4100
Вес, кг	18 000
