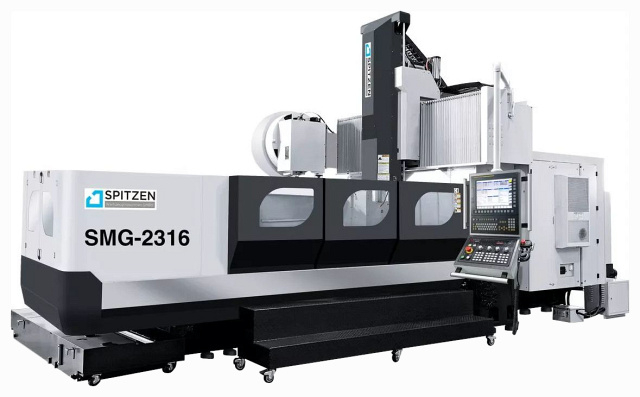

Портальные фрезерные центры SPITZEN SMG-16
Портально-фрезерные обрабатывающие центры SMG-16 позволяют вести комплексную механическую обработку* поверхностей заготовки различными способами:
- фрезерование;
- сверление;
- расточка;
- зенкерование;
- развертывание отверстия;
- нарезка резьб.
* Частота вращения шпинделя на портальных фрезерных центрах SPITZEN серии SMG-16 до 6000 об/мин при скорости подачи до 10 000 мм/мин.
Портально-фрезерные центры серии SMG-16 широко используются в аэрокосмической отрасли, кораблестроении, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.
Авиационная промышленность
Автомобильная промышленность
Машиностроение

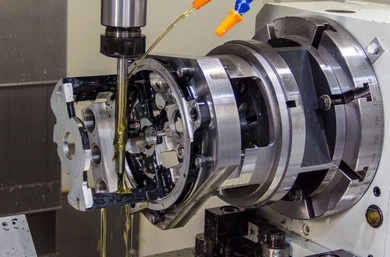

Приборостроение
Инструментальное производство
Преимущества
- Комплектующие Япония, Германия, Франция, США
- Макс. нагрузка на рабочий стол в два раза выше станков аналогов
- Магазин инструмента на 40 позиций
- Шпиндель с редуктором BF (Италия), прямой привод 6000 об/мин, 770/1820 Нм
- Система ЧПУ Fanuc 0i-MF + Manual Guide i, Тип 1
Конструктивные особенности
 |
Станина Жесткая литая конструкция станины с внутренним оребрением box-in-box. Композитные материалы для литья станины поставляются из Германии. Стоимость изготовления такой станины в среднем на 30% дороже аналогов.Каждый элемент после отливки проверяется на специализированном оборудовании для понимания реальных свойств материала. При проектировании используется FEM метод (метод конечных элементов). |
 |

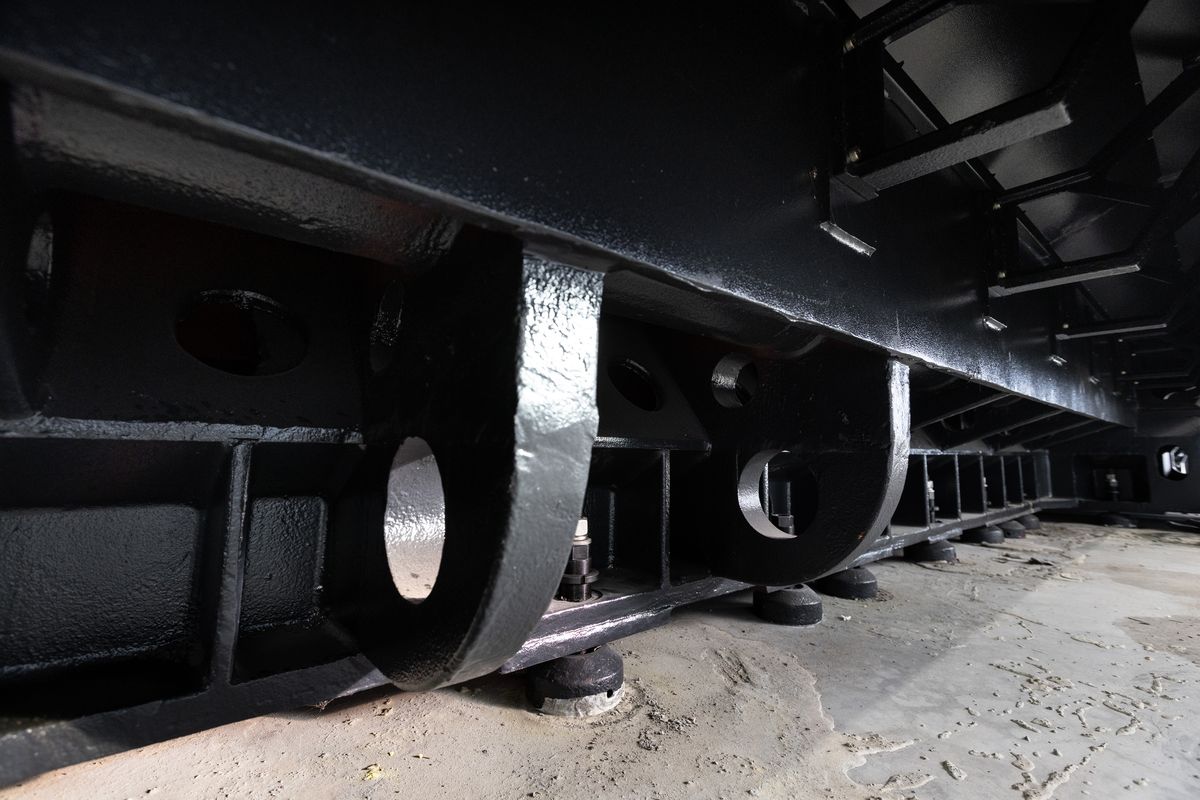

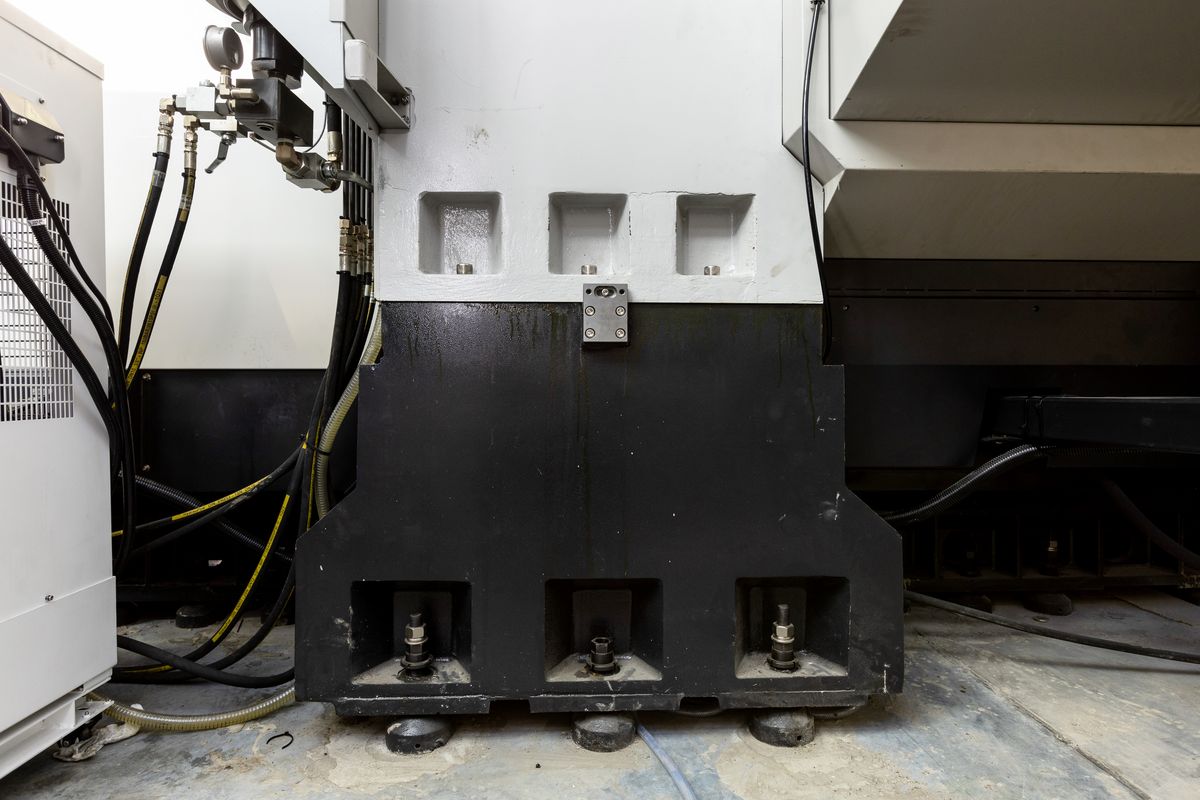

Опора колонны Широкая контактная поверхность колонн и станины увеличивает стабильность. Внутри станина имеет огромное количество ребер жесткости. Опора колонны расширяется к низу для обеспечения максимальной стабильности и отсутствия деформаций. |
 |

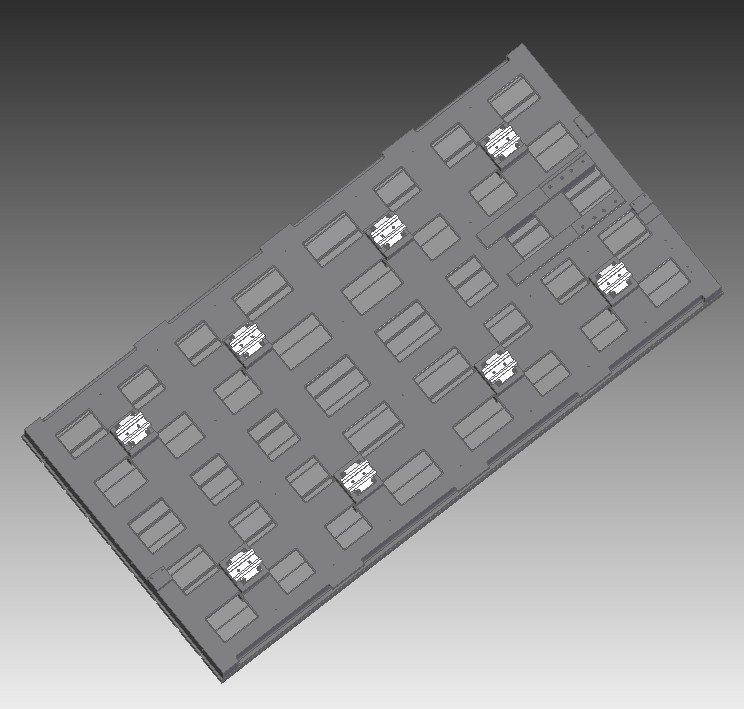

Каретки качения Количество кареток качения по оси X равно 6, каждая несет нагрузку до 165 кН. Нагрузка по массе заготовки - до 10 тонн. |
 |

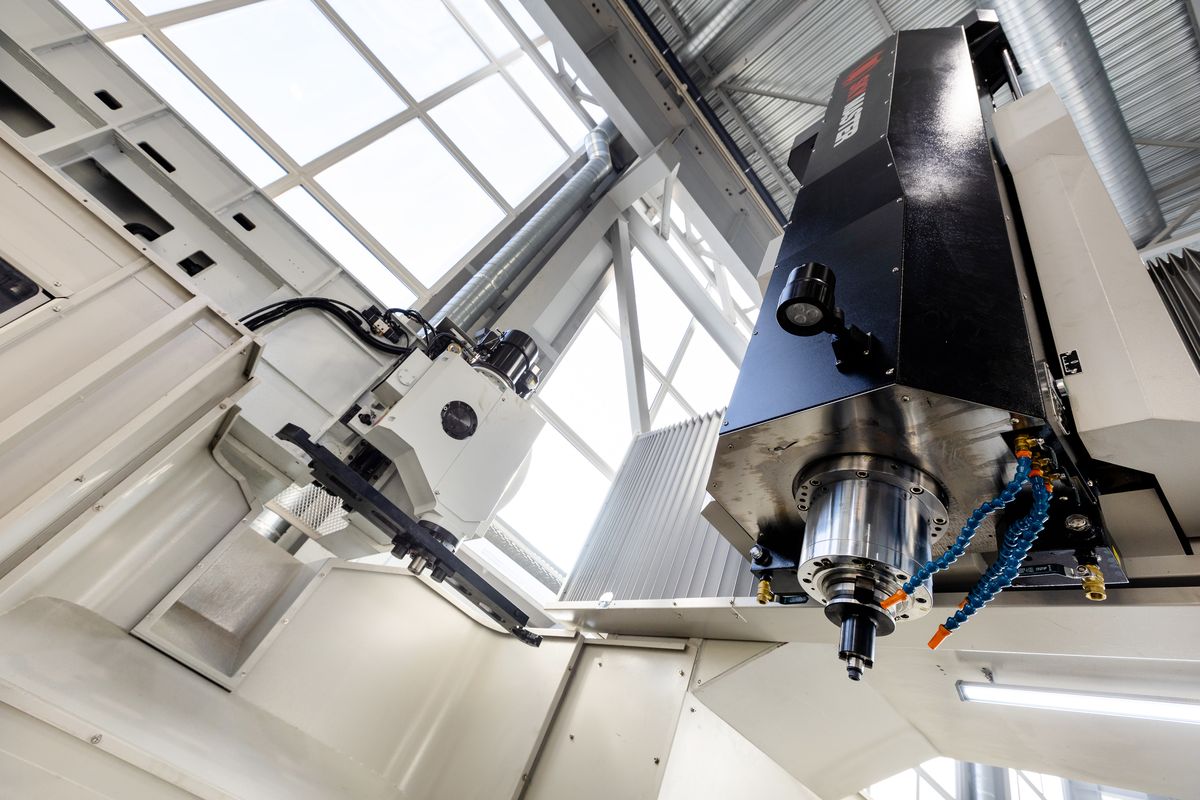

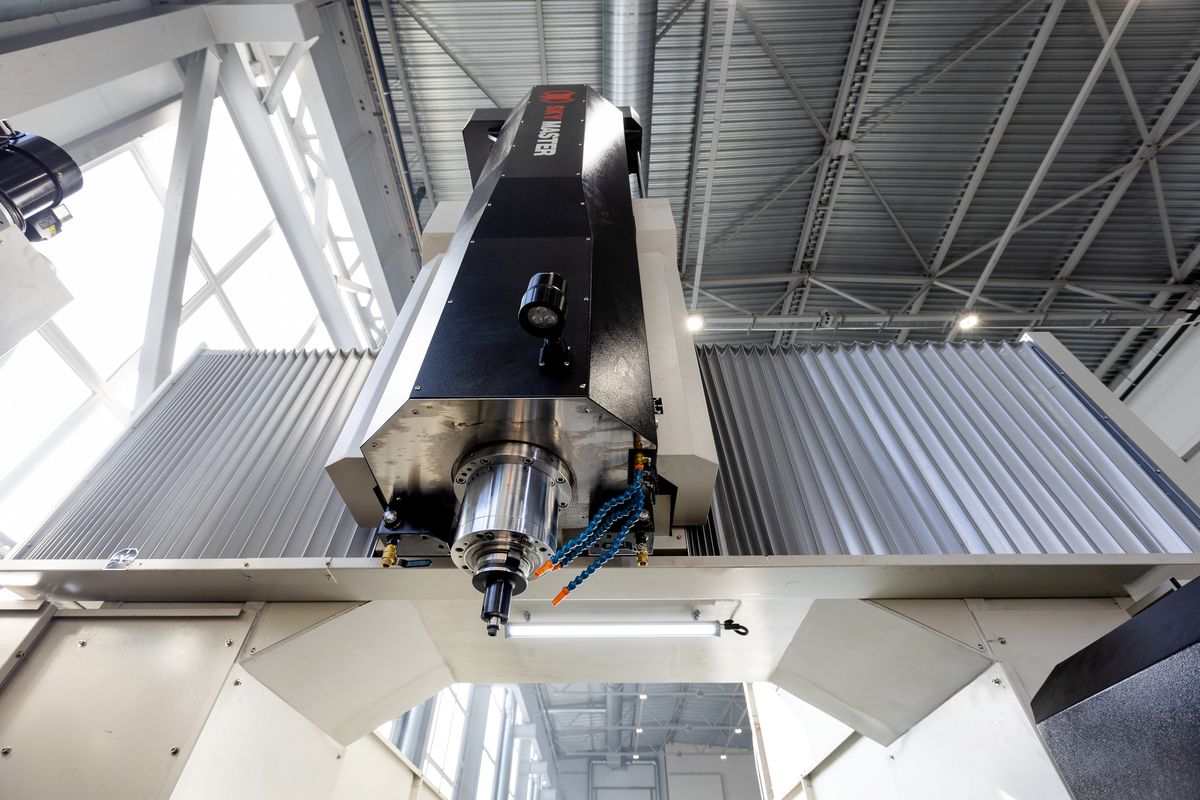

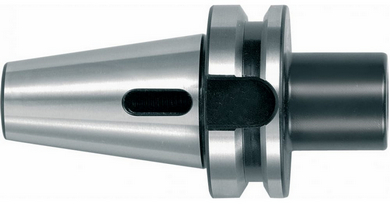

Шпиндель Корпус шпинделя так же имеет внутреннее оребрение для увеличения жесткости и уменьшения массы. Шпиндель имеет компактный дизайн, но при этом высокую жесткость, что позволяет производить тяжелую обработку.На станках устанавливаются американские шпиндели SETCO, которая специализируется только на производстве шпинделей. Шпиндель с конусом BT50 и 6000 об/мин имеет максимальный момент в 1892 Нм. Двигатель шпинделя напрямую соединен со шпинделем, что снижает вибрации и увеличивает точность и скорость реакции.Для высокоскоростной обработки применяют шпиндели с прямым приводом на 10 000 об/мин и 15 000 об/мин. Максимальный момент при этом будет 165 Нм. |
 |

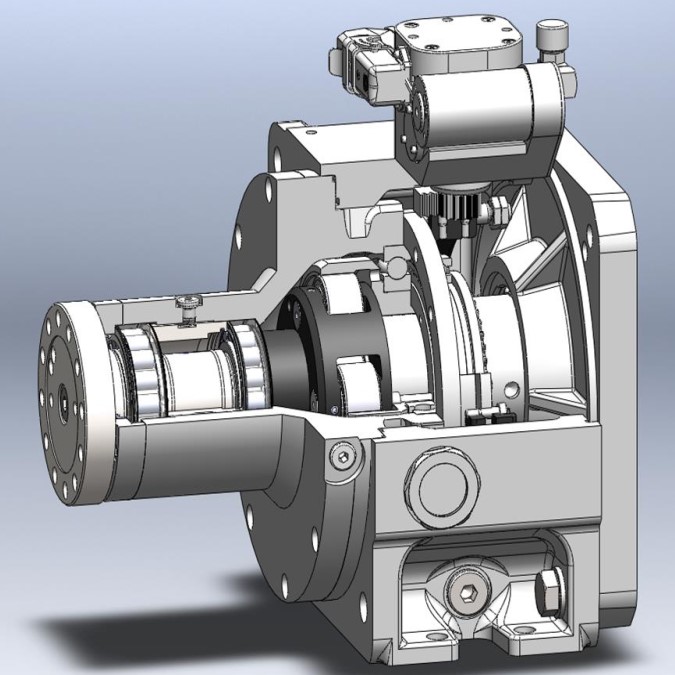

Редуктор BF 2-х скоростной итальянский редуктор BF поставляется напрямую из Италии. Максимальный зазор на 15% менее чем у редукторов ZF, уровень вибрации менее на 30% чем у ZF. Заливное и сливное отверстие для масла расположены на одной стороне, что упрощает обслуживание.Величина съема при тяжелой обработке достигает 800 см3/мин. |
 |

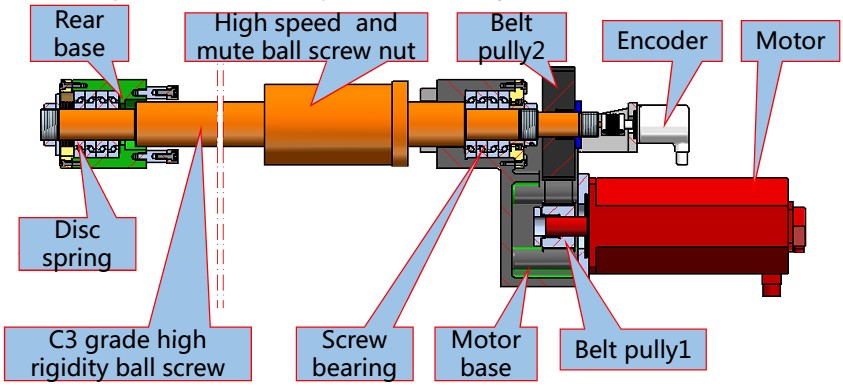

ШВП Вращение ШВП по оси X обеспечивается сервомотором через зубчатый ремень. Это обеспечивает высокую жесткость гайке и гарантирует максимальную эффективность крутящего момента. Дисковая пружина на задней опоре снижает термические деформации винта при росте температуры, что обеспечивает стабильность при длительной обработке. |
 |

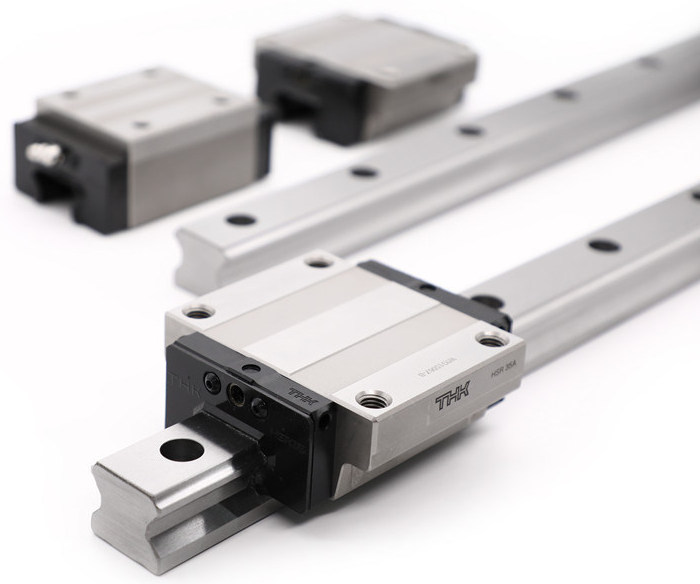

Роликовые направляющие THK По трем осям устанавливаются либо японские роликовые направляющие THK, либо немецкие Rexroth. Такой выбор обусловлен высокой жесткостью, высокой точностью и низким показателем износа и высокой нагрузкой в любом направлении. Ролики обеспечивают низкий показатель трения и плавность перемещений. Так же роликовые каретки оснащены уплотнительными прокладками, защитными скребками, пыльниками и т.п., что позволяет использовать их в любой рабочей среде. |
 |
Азотная система балансировки Азотная система балансировки, используется для компенсации нагрузки от корпуса шпинделя. Обеспечивает высокую точность. |
 |
LED-освещение Рабочее LED-освещение установлено на корпусе шпинделя |
 |

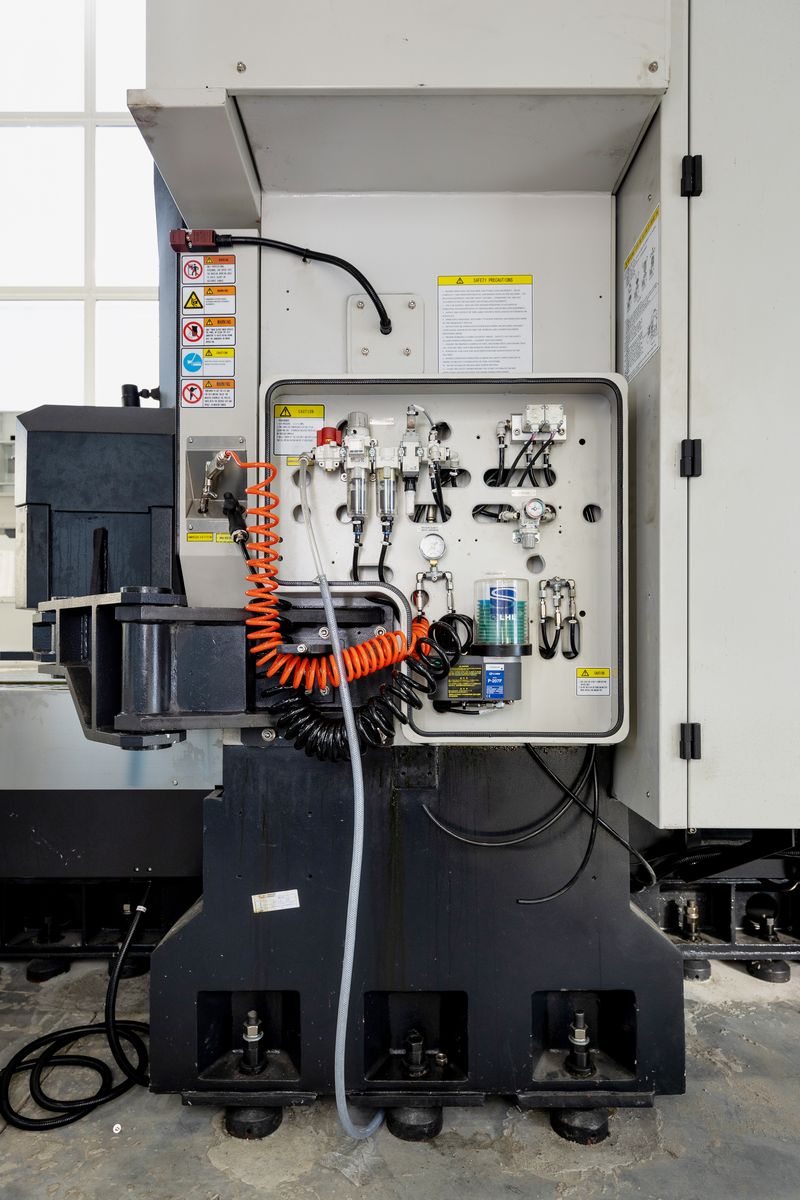

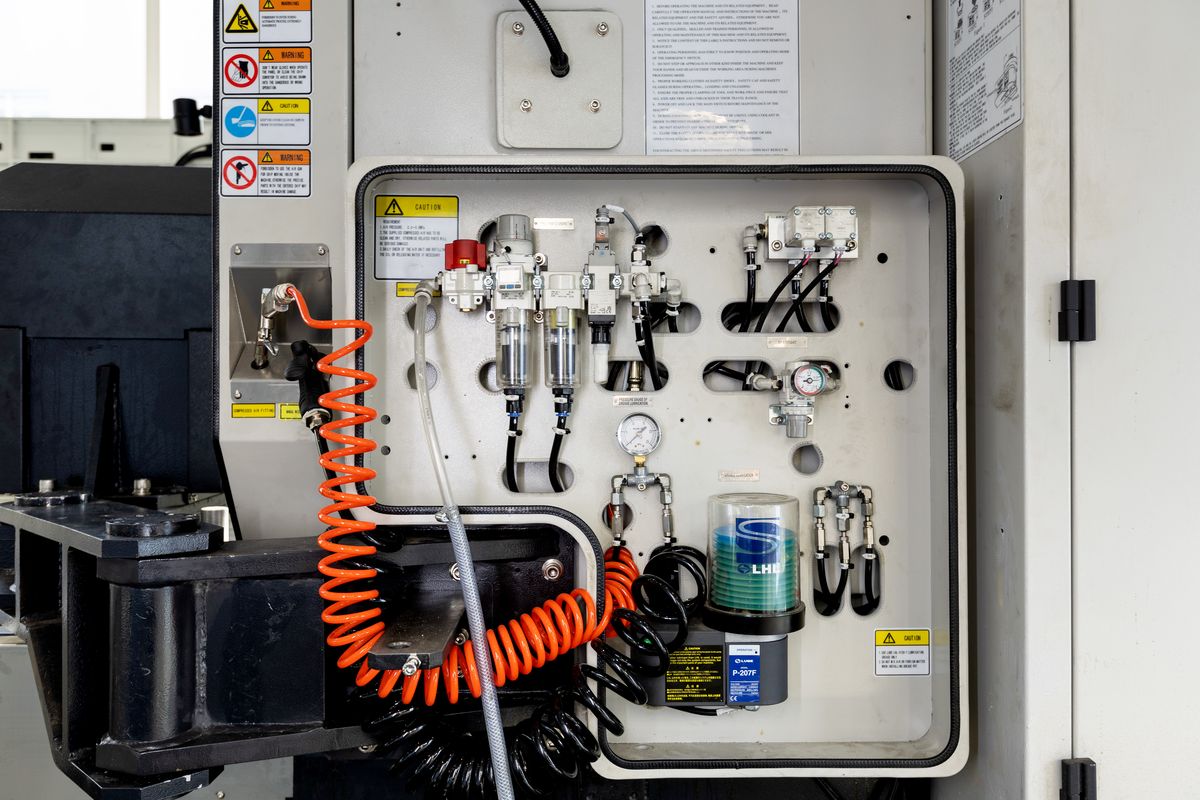

Японская пневматическая система SMC Японская пневматическая система от компании SMC. Обеспечивает бесперебойную подачу и очистку воздуха, продлевает срок службы пневматических компонентов, имеет красивый внешний вид, проста в эксплуатации и обслуживании. |
 |

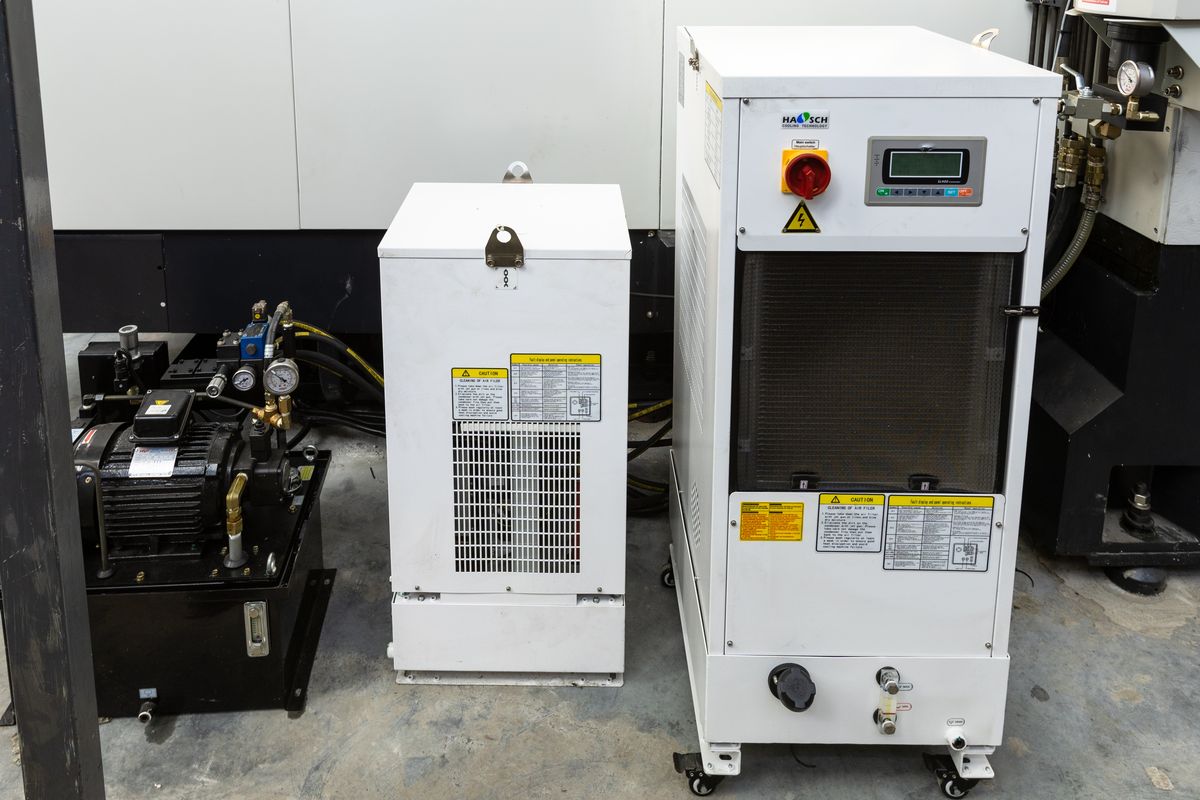

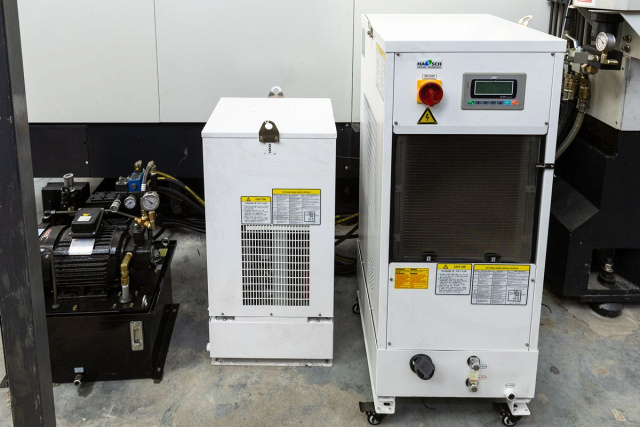

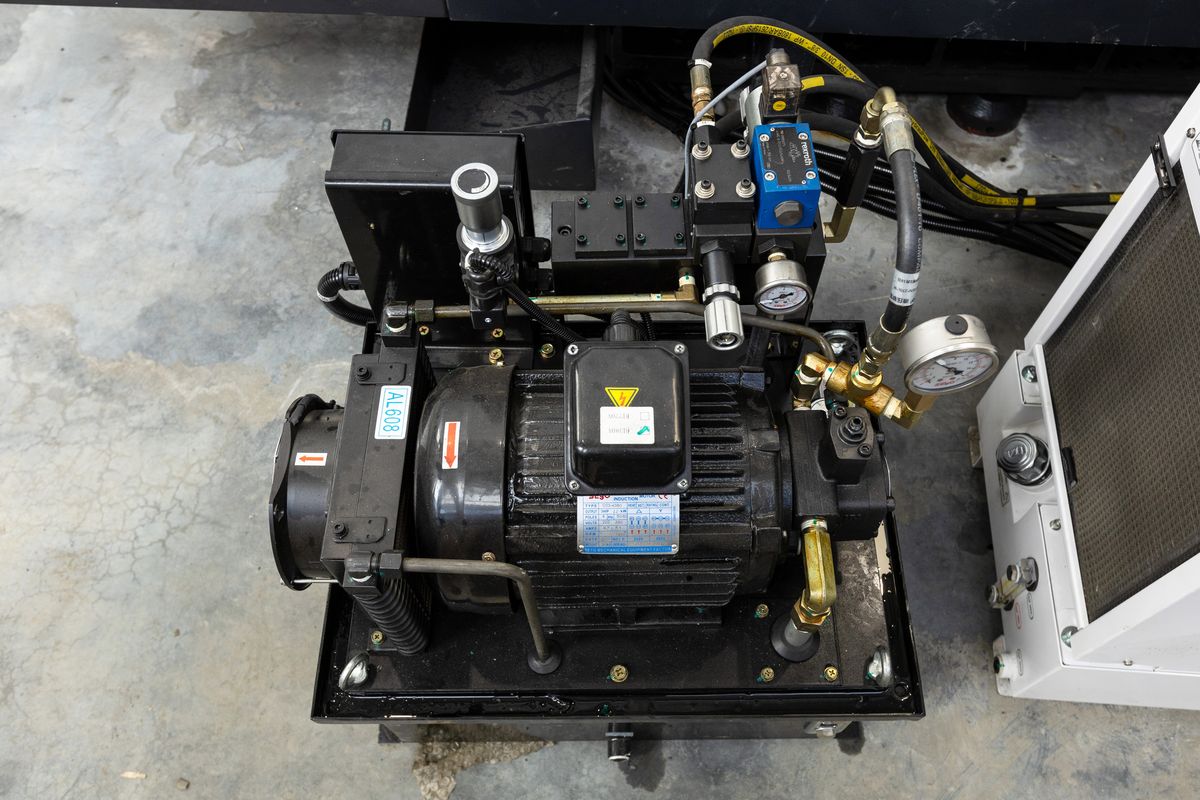

Система кондиционирования масла TNP Система кондиционирования масла от компании TNP. Двух-помповая система мощностью 3 кВт обеспечивает поддержание постоянной температуры масла для охлаждения шпинделя и редуктора. Минимизирует какие-либо изменения размеров шпинделя, увеличивает машинную точность и качество обработки. Датчик температуры зафиксирован на корпусе, что позволяет отслеживать реальную температуру масла. Шпиндель на 15 000 об/мин оснащается кондиционером Cold Star (Италия). Этот кондиционер поддерживает температуру масла в пределах ±0,1°, что гарантирует еще большую стабильность и точность. |
 |

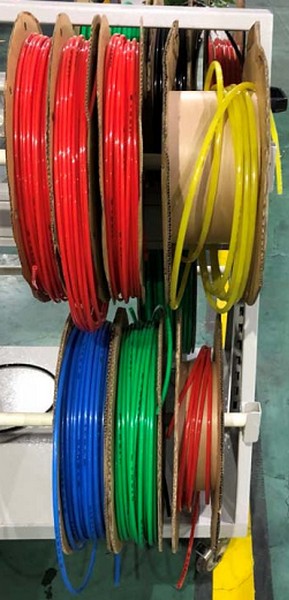

Воздушные трубки Воздушные трубки SMC (Япония) или LEGRIS (Франция). Трубки разного назначения имеют разные цвета, что удобно при обслуживании. |
 |

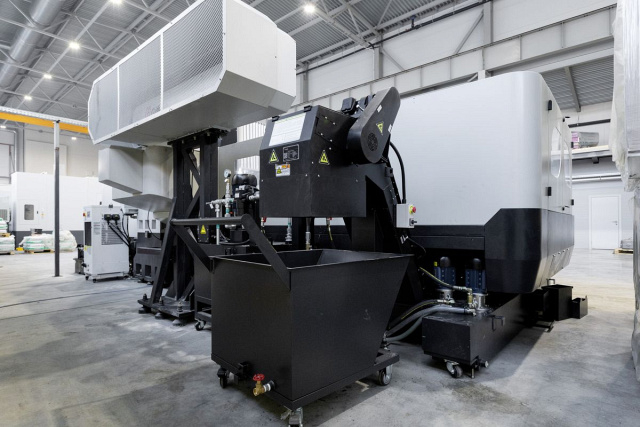

Конвейер для уборки стружки Тайваньский конвейер для уборки стружки фирмы KEYARROW. Конвейер цепного типа, убирает стружку эффективно и безопасно. Накопитель стружки закрыт защитной крышкой для безопасности оператора. Для экстренной остановки на конвейере имеется кнопка аварийного отключения (по евростандарту CE и немецкому стандарту TUV) |
 |

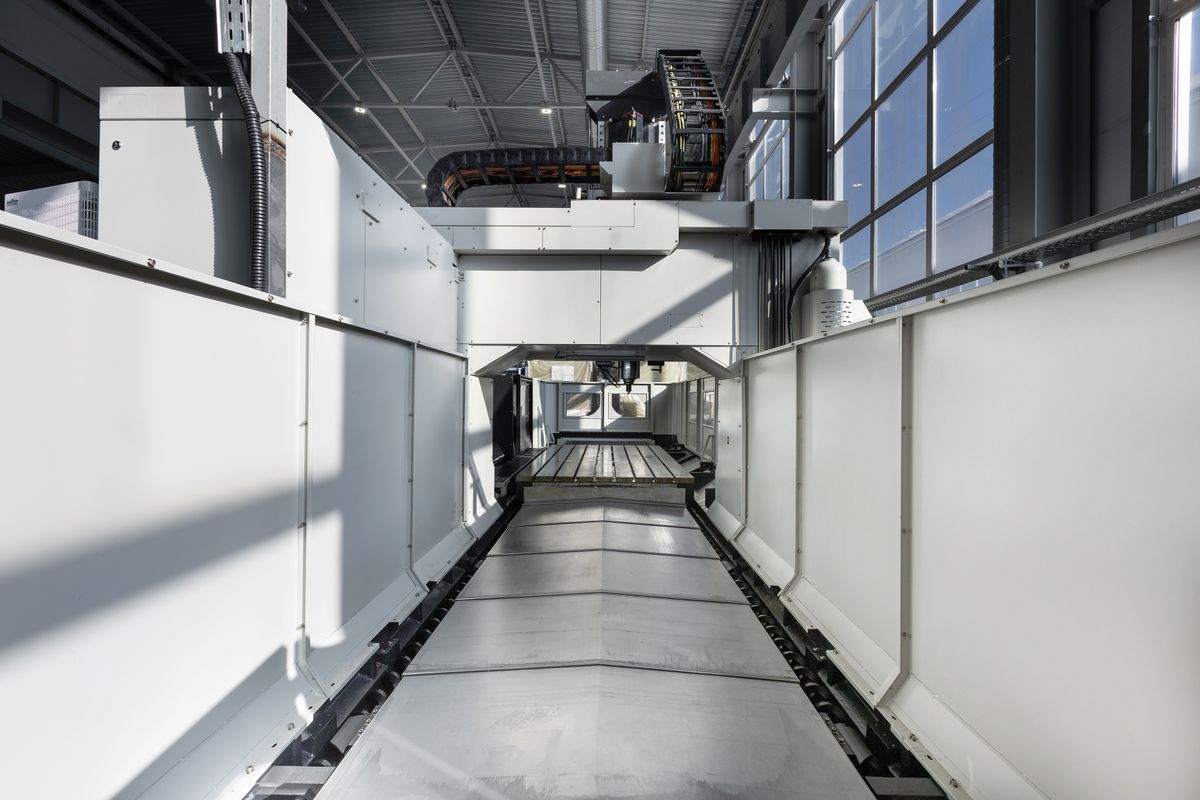

Кожухи ходовых винтов и направляющих Кожухи ходовых винтов и направляющих. На столе применяются усиленные телескопические кожухи. Первая часть кожуха имеет бортик, что облегчает загрузку и очистку станка. На поперечной балке используются кожухи типа «гармошка» от японской компании NAJEC. |
 |

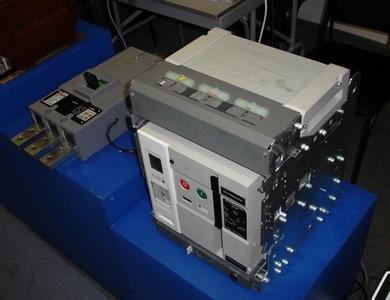

Электронные компоненты Электронные компоненты Schneider, OMRON, IDEC, PHOENIX |
 |

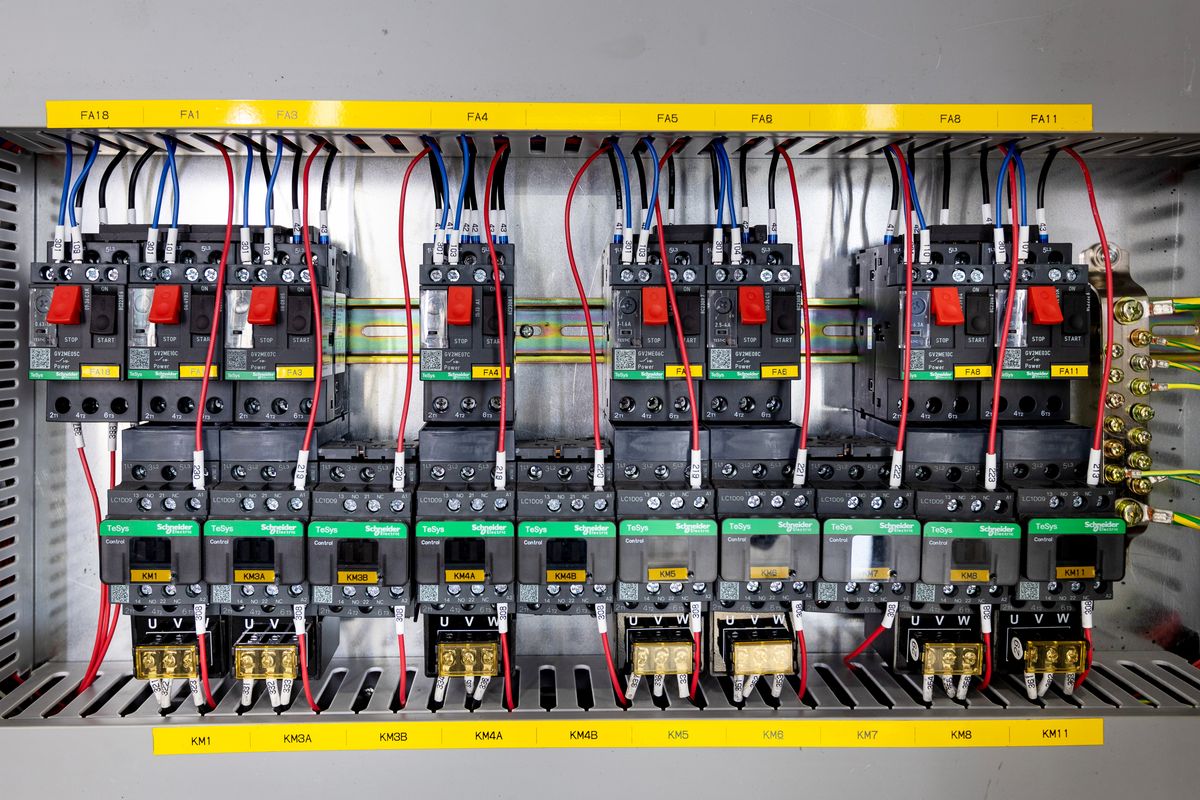

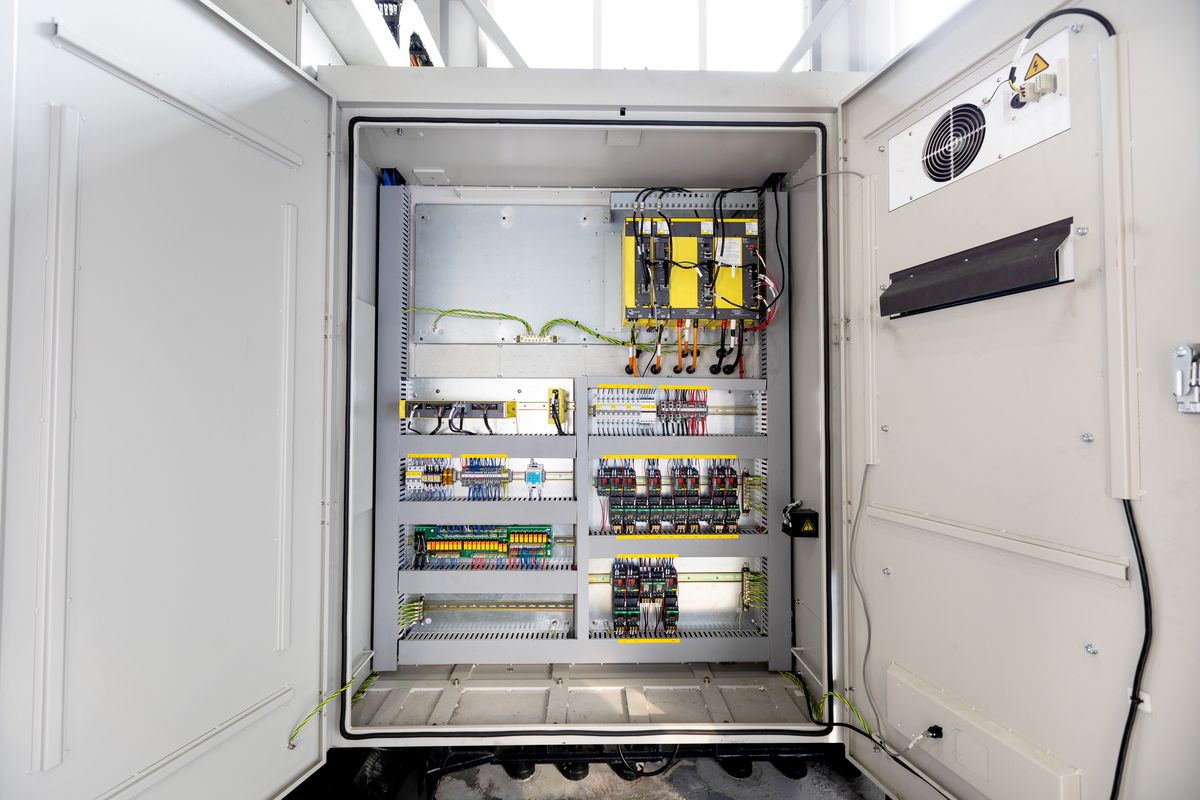

Электрические кабинеты Электрические кабинеты низкого и высокого напряжения разделены между собой. Все сигнальные кабели отделены от кабелей высокого напряжения для обеспечения более стабильного сигнала. Кабинет высокого напряжения: контакторы, трансформатор, фильтр шпинделя, вырабатывают мощное электромагнитное поле во время работы. Чтобы избежать помех, эти компоненты изолированы от других систем. |
 |

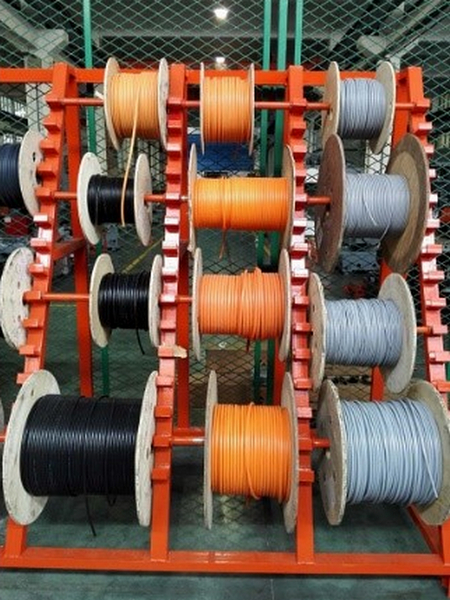

Кабеля IGUS Кабеля IGUS, производства Германия. Соответствуют всем европейским стандартам, классифицированы по цветам: серые - контрольные, черные - силовые, оранжевые - сервоприводные. |
 |
Направляющие по оси Y Направляющие по оси Y разнесены по разным поверхностям для обеспечения высокой жесткости при обработке. Колонны и поперечная балка отлиты воедино, чтобы гарантировать хорошее поглощение вибраций, увеличить стабильность при высокоскоростном фрезеровании. |
Комплектация
 |
Система ЧПУ Fanuc 0i-MF, Тип 1 AICC IIJerk controlПлавный контроль допускаФункция регулировки уровня качества машинной обработки400 кадров считыванияManual Guide IМонитор 15” |
 |

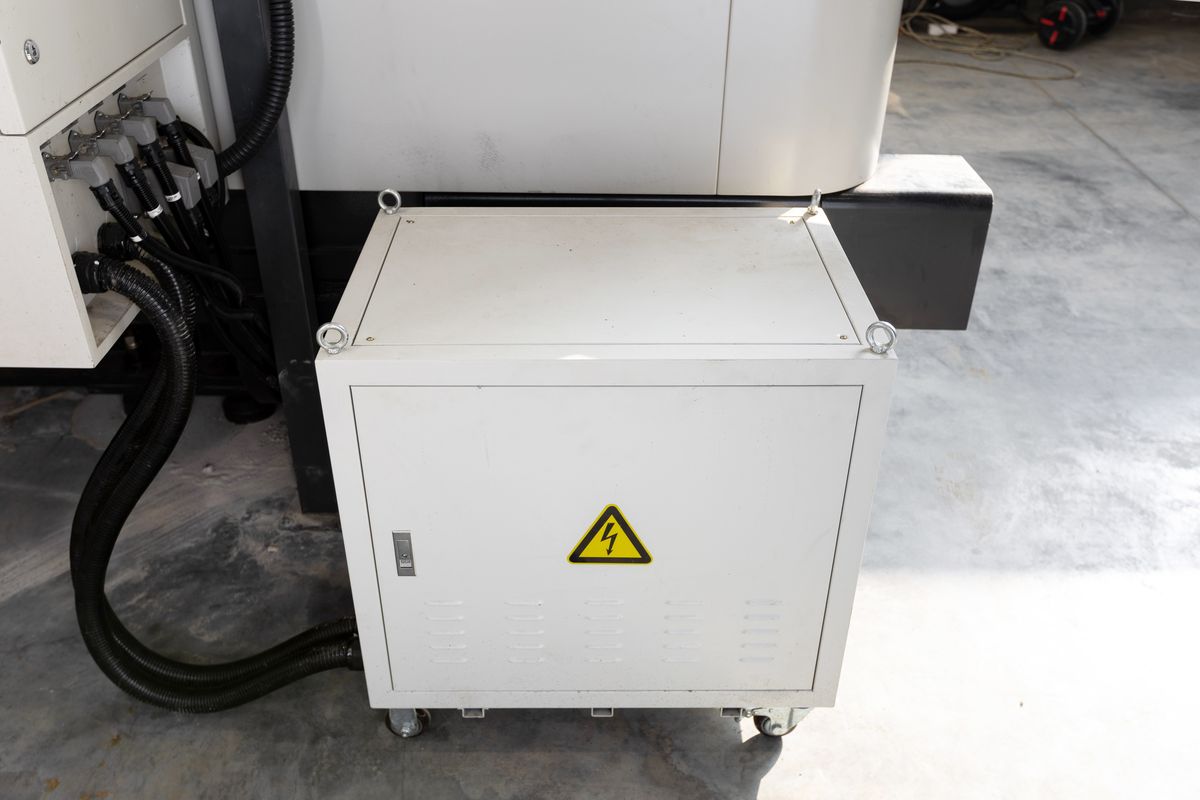

Трансформатор |
 |

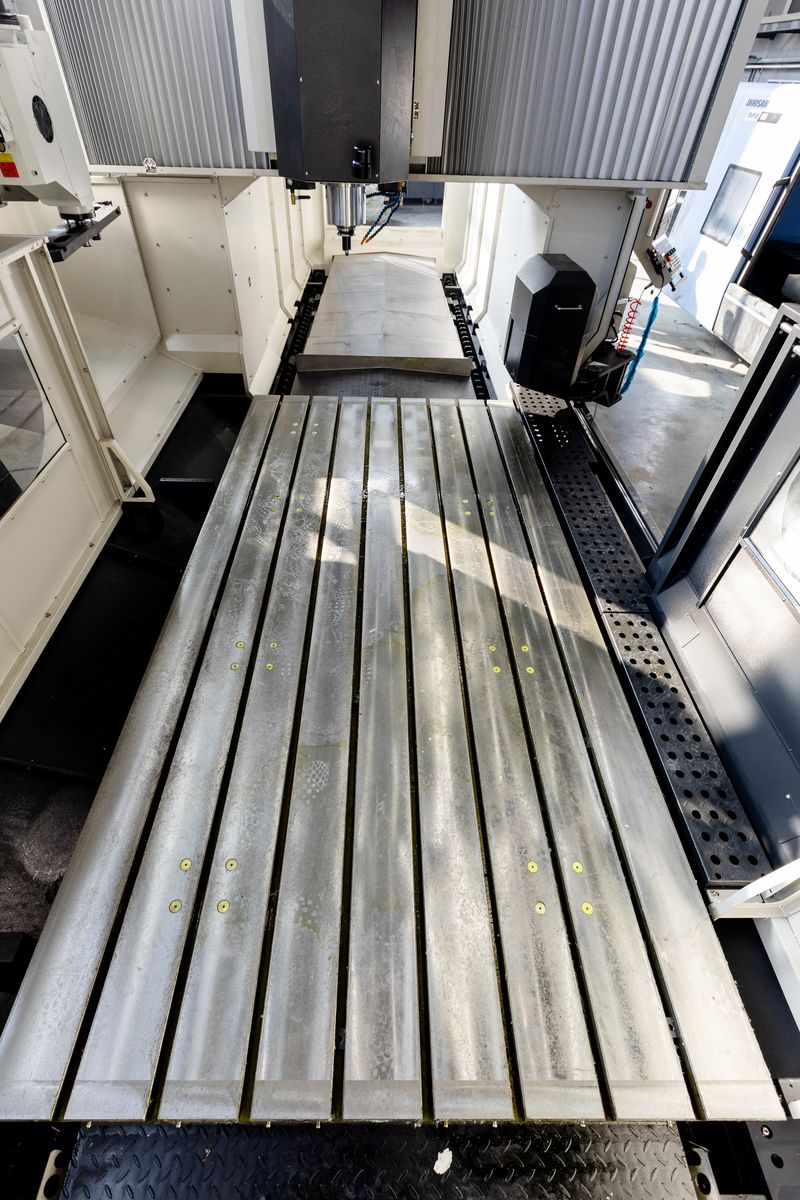

Полузакрытая зона обработки |
 |

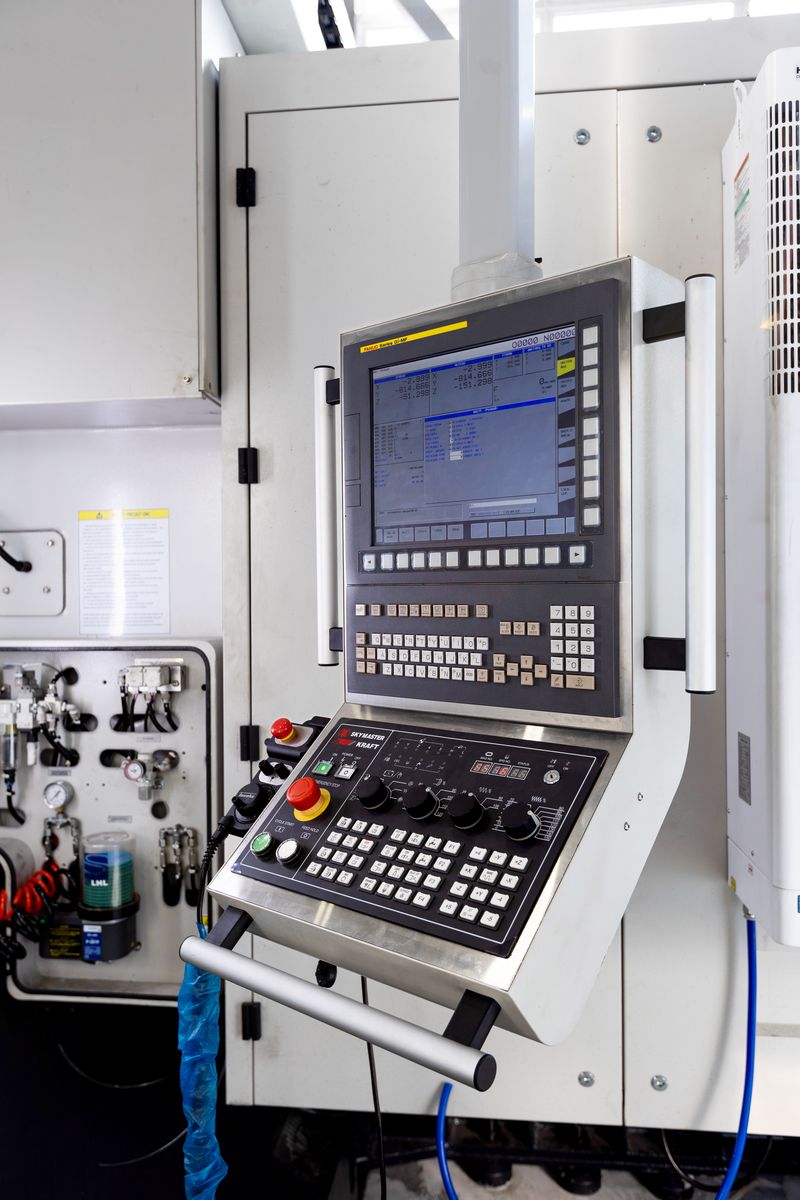

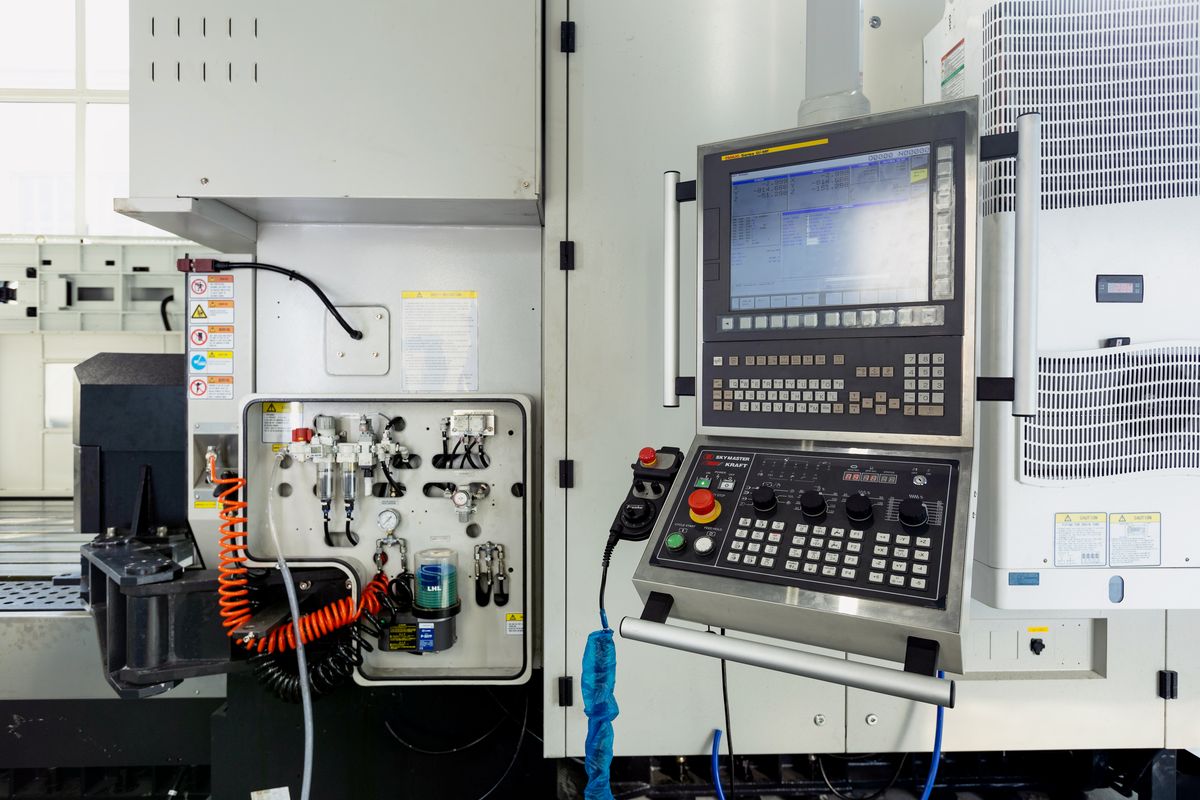

Пульт управления с электронным маховичком на гибком проводе (MPG) |
 |

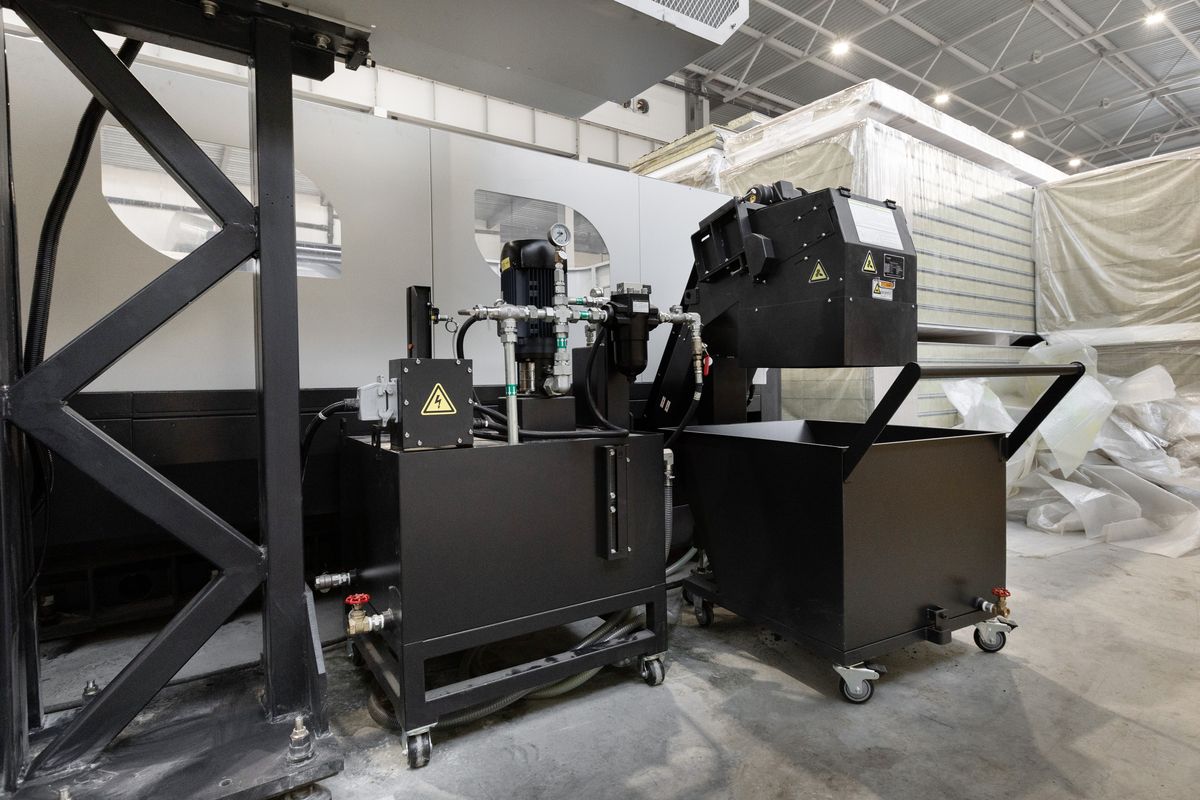

Система подачи СОЖ |
 |
Централизованная система смазки |
 |

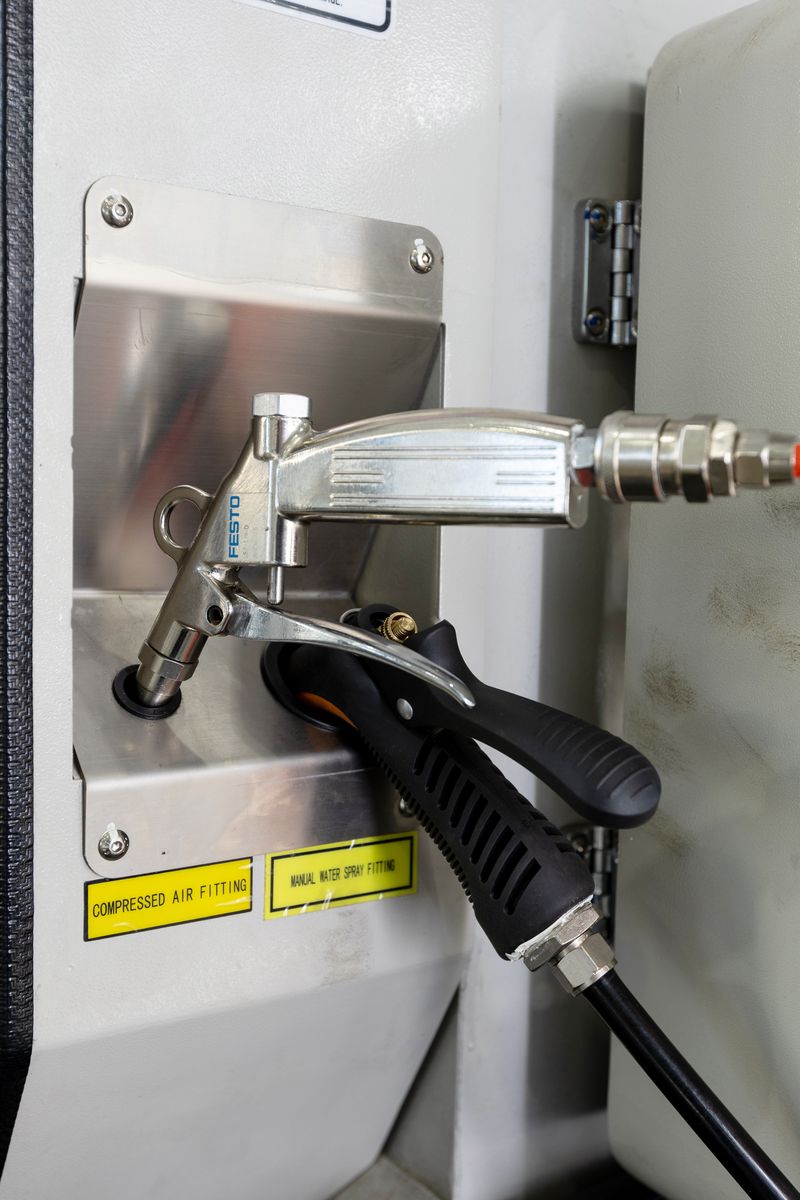

Пистолеты СОЖ и пневматический |
 |

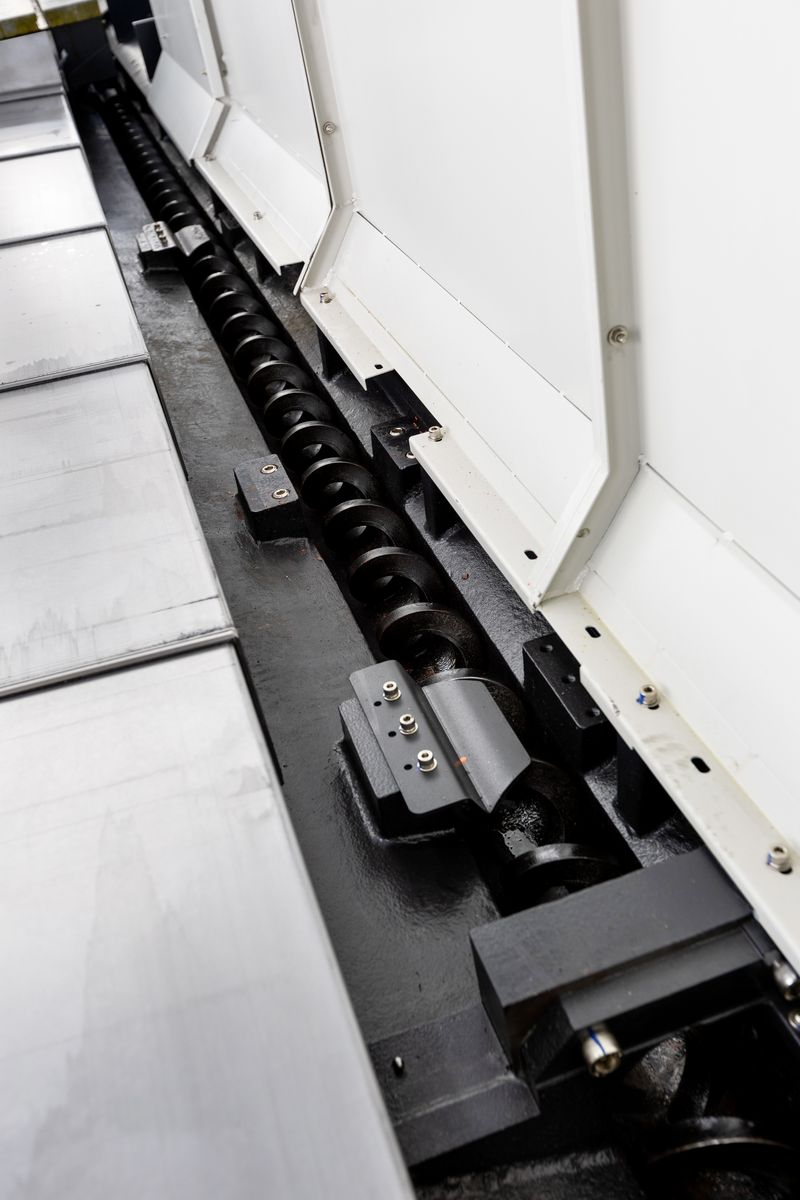

Двойной шнековый конвейер для стружки |
 |

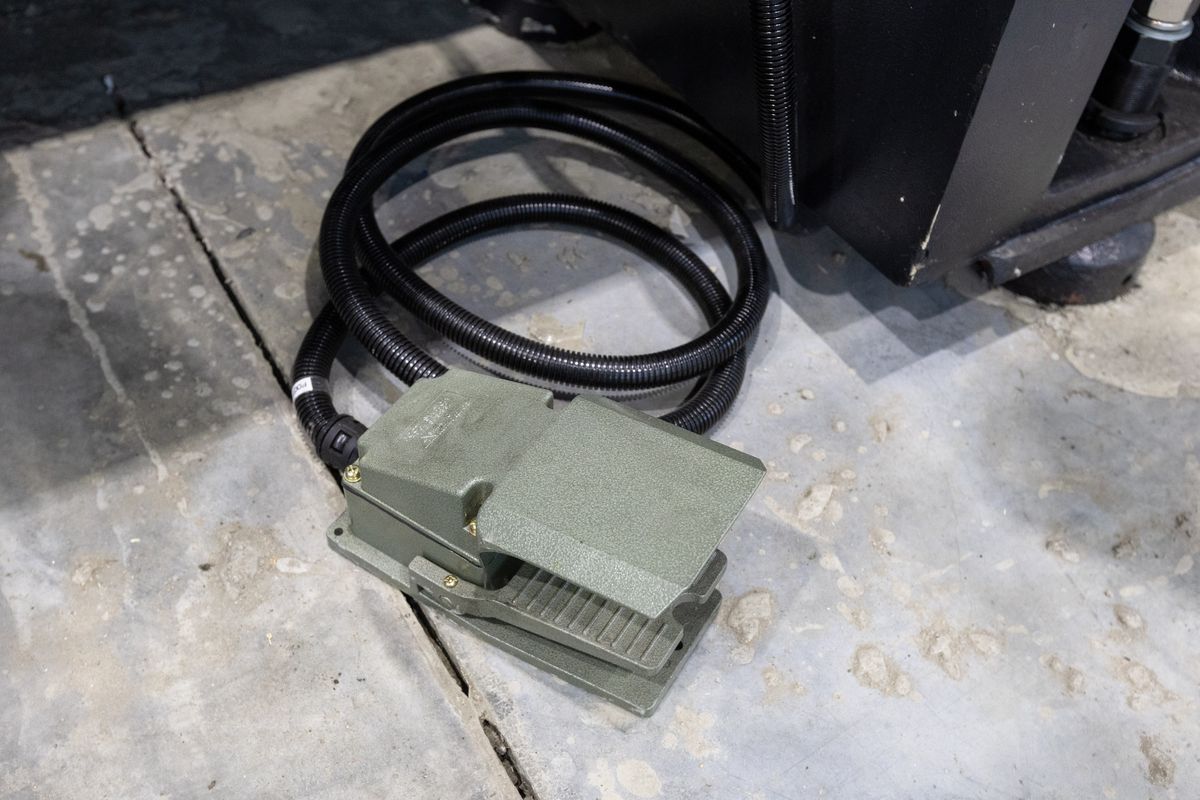

Ножная педаль для снятия инструмента |
Код товара: 105709
Горизонтальный обрабатывающий центр
KHM 80P
Конус шпинделя BT50
Мощность, кВт 22
Масса, кг 19500
