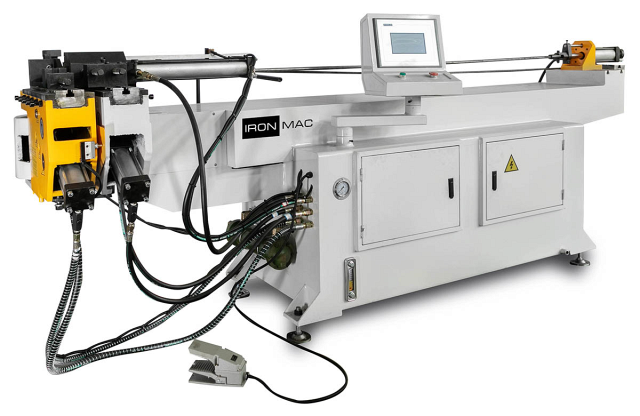

Полуавтоматический трубогибочный станок IRONMAC IB-75NC
Трубогибы предназначены для гибки любого вида профиля трубы. (Круглая труба, квадратная труба, профильная труба или пруток). Материалы труб могут использоваться, такие как: сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя. Серия IB-NC - это самая простая серия полуавтоматических трубогибов. Гибка на данной серии идет в автоматическом режиме от гидропривода, а поворот и подача трубы осуществляется вручную. Трубогибы применяются в следующих областях промышленности: Данная серия применяется для выполнения простых гибов в одной плоскости и ориентирована на штучное и серийное производство изделий.
Область применения IRONMAC IB-75NC
Трубогибы применяются в следующих областях промышленности: Примеры сечений обрабатываемых изделий Получаемые изделия
Схемы обработки IRONMAC IB-75NC
 |
Автоматический узел гибки |
 |
Ручной поворот трубы |
 |
Ручная подача трубы |
Конструктивные особенности IRONMAC IB-75NC
 |

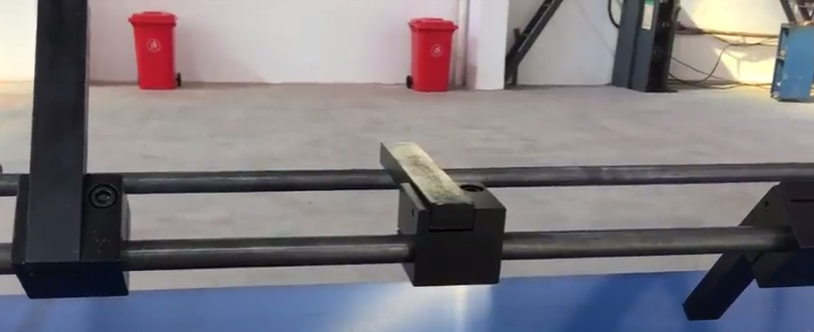

Отмер заготовки Оборудование оснащено линейкой с упорами для удобного отмера расстояния до следующего гиба. |
 |
Управление гибочным узлом осуществляется через PLC контроллер С помощью данной системы управления Вы задаете и контролируете угол гибки изделия. |
Комплектация IRONMAC IB-75NC
Стандартная
 |
Комплект гибочной оснастки Набор роликов, прижимных матриц и дорн под один типоразмер трубы. |
Дополнительная
 |
Разглаживатель Применяется при гибке больших диаметров труб с малым радиусом, например, Dтр = 50,8 при радиусе гиба, равному 2D трубы или ниже. Также, его необходимость может возникнуть при определенном состоянии трубы и вида трубы. Материал, из которого производят разглаживатель - сплав бронзы. Основная функция разглаживателя - сбалансировать взаимное расположение поверхности трубы с поверхностью гибочного ролика для улучшения качества гиба, избегания смятия и появления «гофр» в месте гиба. После около 500 изгибов разглаживатель нужно заменить на новый. |
 |
Дорн Предназначен для получения гиба без утонения стенки и эффекта овальности, также, в некоторых случаях исключает разрыв трубы. Стандартный тип выполнен в виде металлического стержня. Если же радиус гиба будет меньше 2-х диаметров трубы, то рекомендуется использовать «шариковый дорн»(или гибкий дорн). |
 |

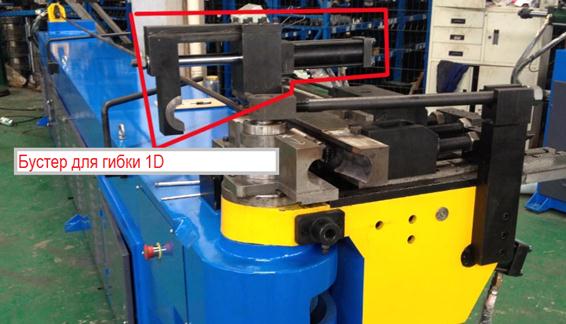

Функция "Бустер" Принцип действия бустера простой: во время гибки намоткой, на трубу создается колоссальное (5 – 25 тонн) осевое давление (в сторону гиба), в результате чего происходит дополнительный наплыв металла в месте гиба, и как результат – уменьшается утонение стенки (и, соответственно, увеличивается утолщение внутренней). С мощным бустером возможно уменьшить утонение стенки до 8 – 12% даже при гибке с радиусом Rср = 1Дт. |
 |

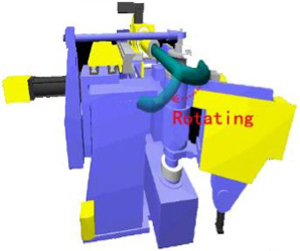

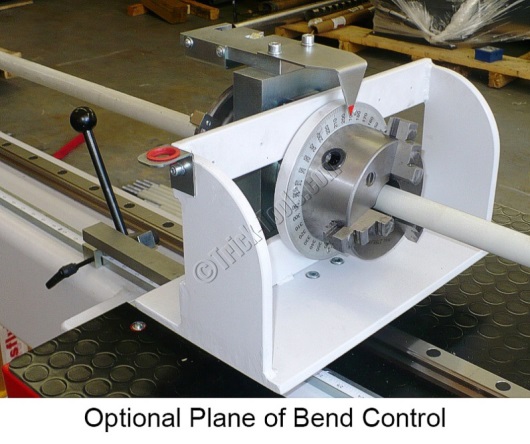

Поворот трубы в пространстве Ручное устройство для поворота трубы в пространстве. |
Технические характеристики IRONMAC IB-75NC
| Характеристика | Значение |
|---|---|
| Низкоуглеродистая сталь, мм | 75 х 2,5 |
| Нержавеющая сталь, мм | 63 х 2 |
| Кол-во шагов для формирования процесса гибки одной трубы, шт. | 16 |
| Maкс. диаметр гиба х толщина стенки, мм | 75 х 2,5 |
| Мощность гидропривода гибочного узла, кВт | 7,5 |
| Давление, МПа | 14 |
| Гидравлическая система, кВт | Электромагнитные клапана |
| Радиус гиба, мм | 350 |
| Макс. угол гиба, ° | 185 |
| Длина дорна, мм | 3800 |
| Точность гиба, ° | ± 0,5 |
| Рабочая скорость гибки, °/с | 45 |
| Объем бака, л | 180 |
| Длина, мм | 4300 |
| Ширина, мм | 1080 |
| Высота, мм | 1230 |
| Вес, кг | 2700 |
