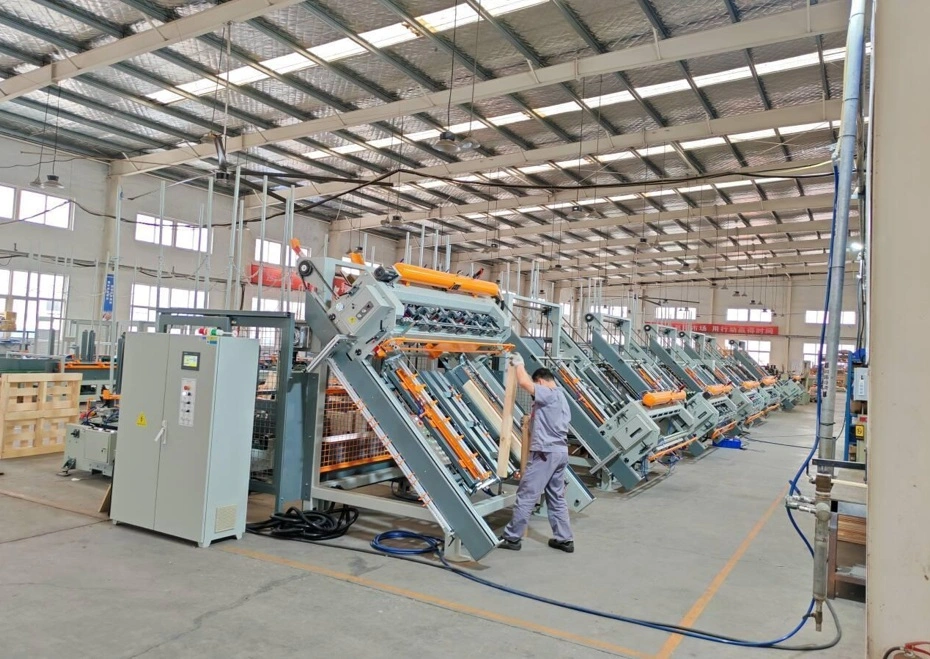

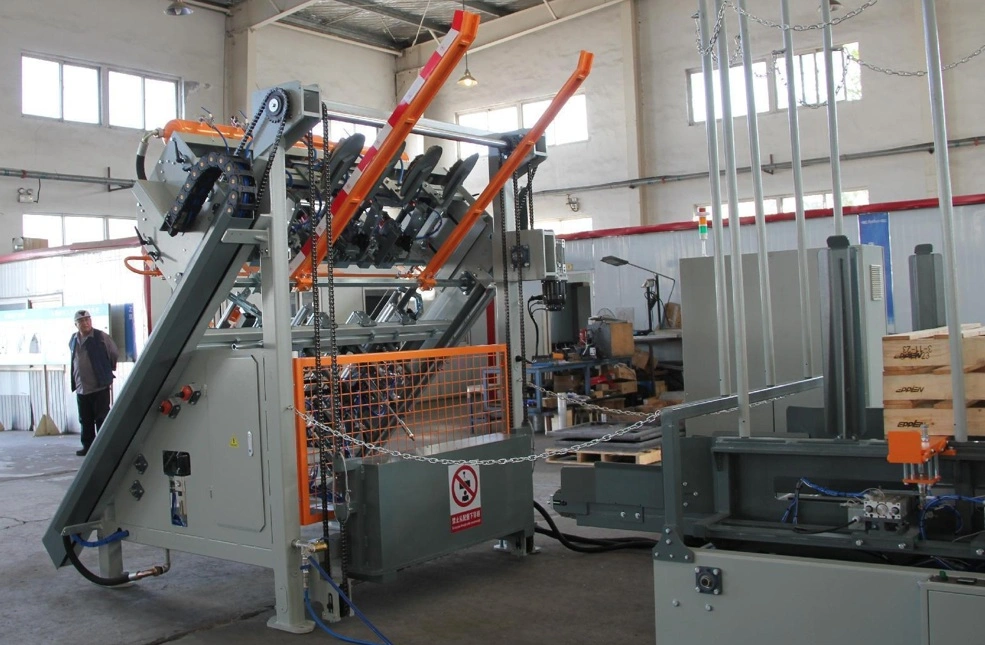

Полуавтоматическая линия сборки поддонов ITALL PALL PALLET MASTER 500
НАЗНАЧЕНИЕ:
Линия предназначена для полуавтоматической сборки поддонов в непрерывном режиме. Производительность линии: 400-800 паллет/смена (8ч) в зависимости от конфигурации паллета.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на предприятиях для производства поддонов экспортного качества и на внутренний рынок.

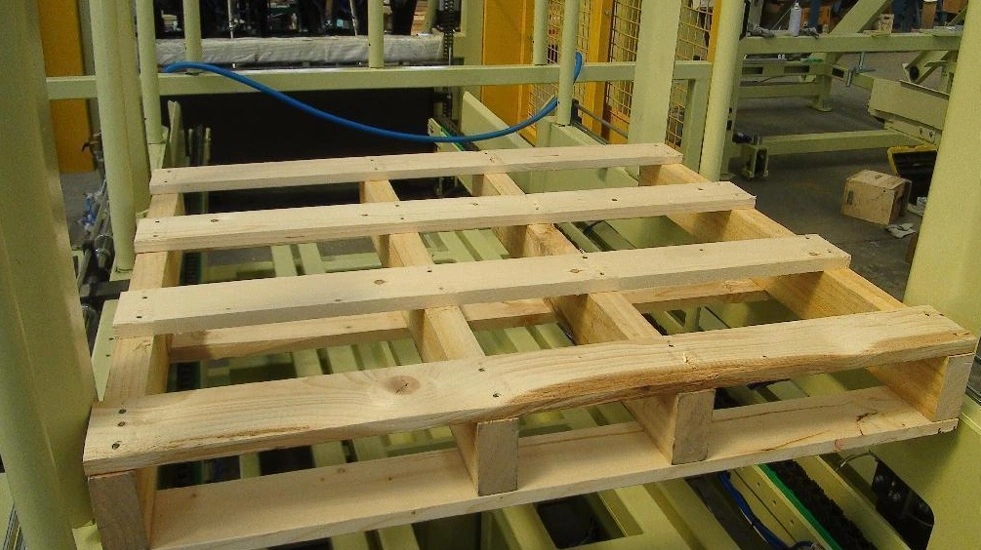

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОМПЛЕКТАЦИЯ ЛИНИИ:
- Гвоздезабивной станок - 1 шт.
- Транспортёр
- Узел нанесения штампа

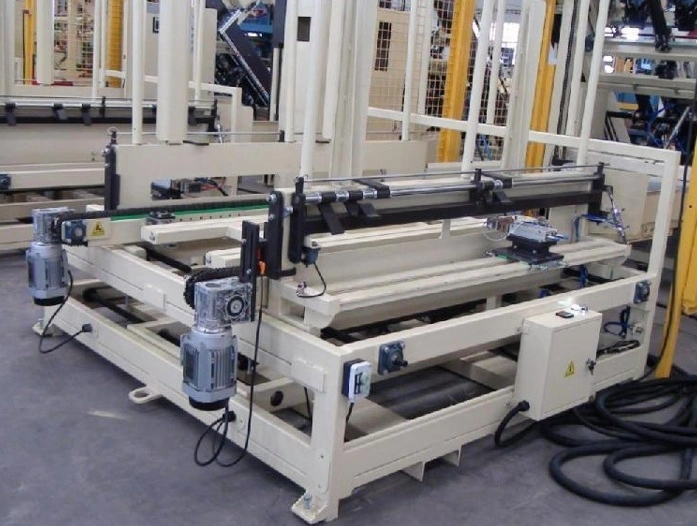

- Автоматический штабелеукладчик – 1 шт.

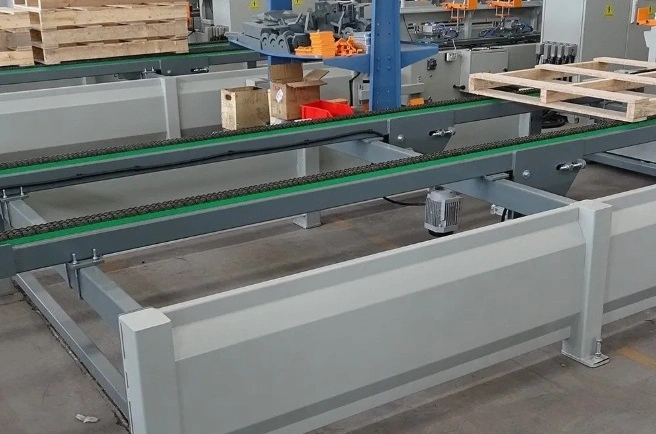

- Конвейер неприводной для поддонов – 1 шт.
ПРИНЦИП РАБОТЫ ЛИНИИ:

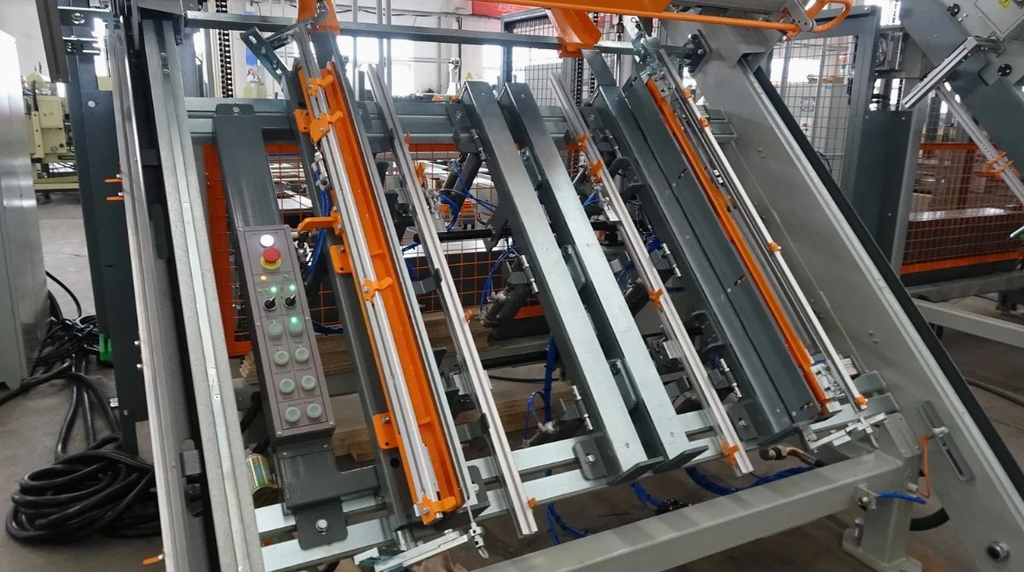

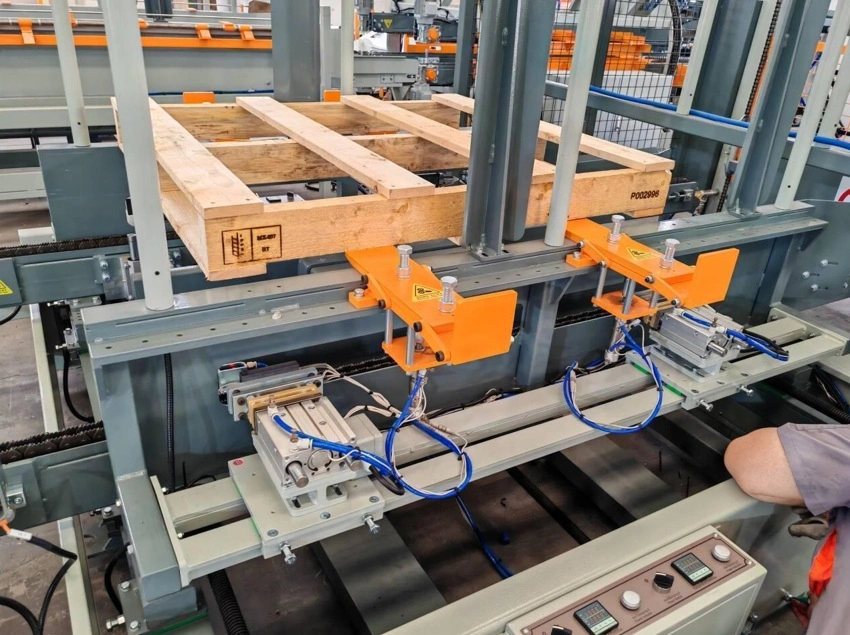

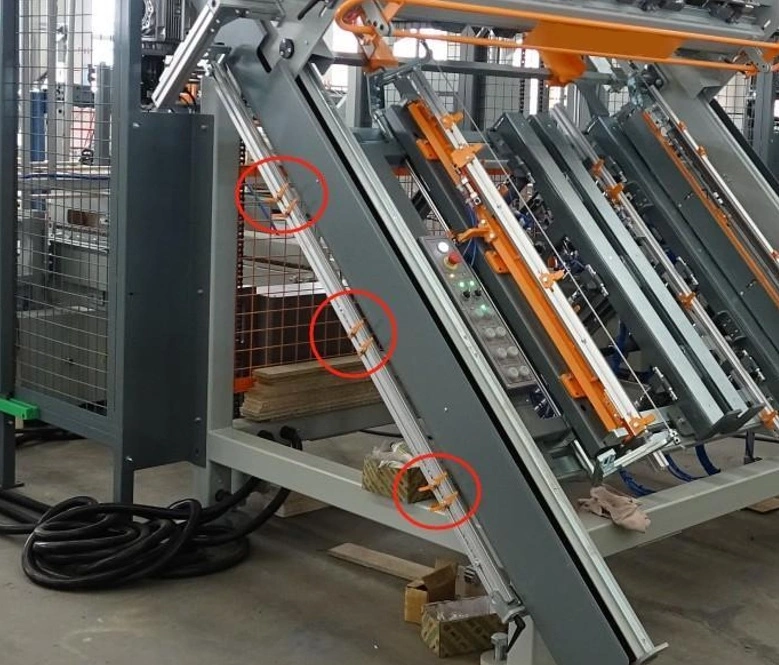

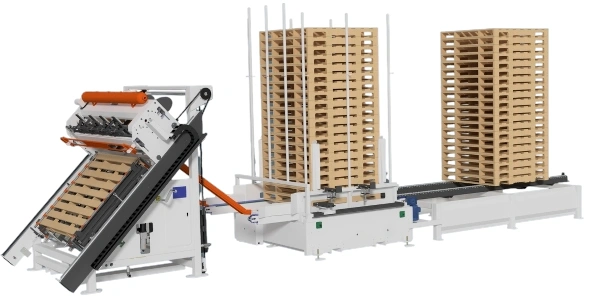

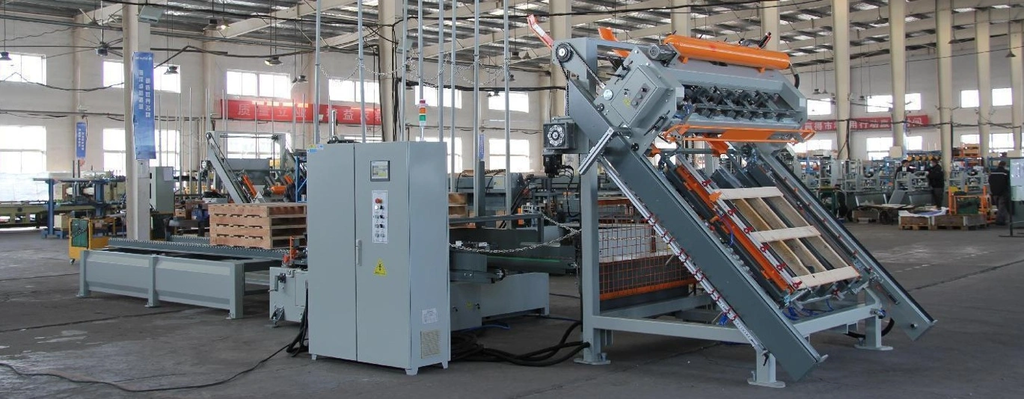

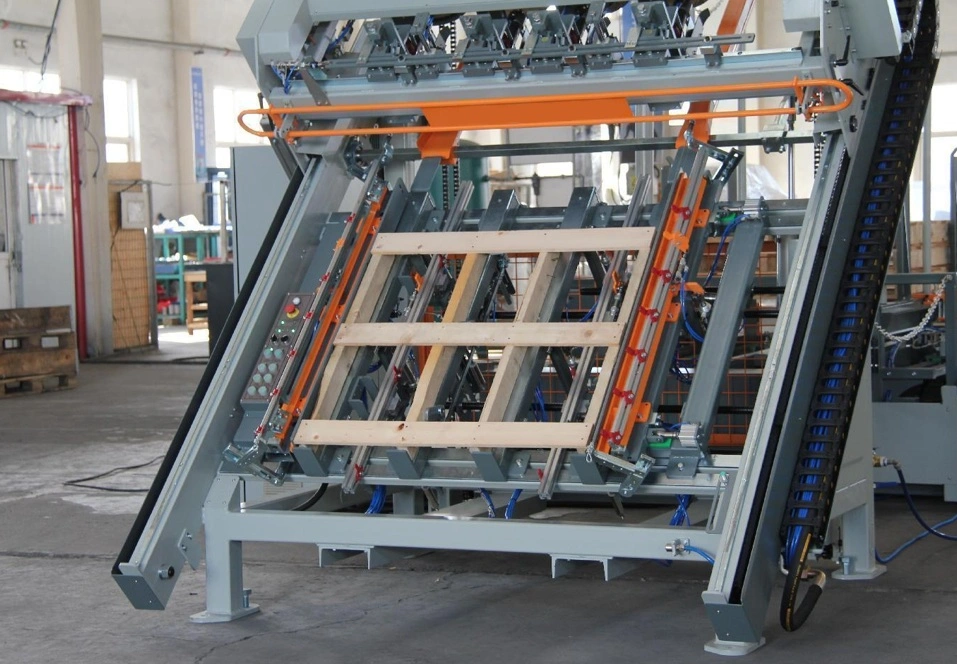

На гвоздезабивном станке оператор закладывает нижний настил поддона, проходит первый этап сбивки. После оператор переворачивает поддон и закладывает верхний слой настила, происходит окончательная сборка поддона. Далее собранный поддон перемещается в зону штабелирования и нанесения термоклейма. Следом по конвейеру готовые штабеля перемещаются на транспортёр для отгрузки на склад. Мин. размер поддона 610х700 мм, Макс. размер поддона 1300х1300 мм.
Технические характеристики станка ITALL PALL PALLET MASTER 500
| Общие характеристики | |
| Расход воздуха, м3/мин | 0.6 |
| Рабочее давление, МПа | 0.6 - 0.85 |
| Производительность, поддонов/смена | 400 - 800 |
| Высота паллета, мм | 90 - 160 |
| Минимальное расстояние между двумя досками верхнего настила, мм | 20 |
| Максимальное расстояние между воздушным ресивером и станком, м | 5 |
| Минимальное расстояние между гвоздезабивными пистолетами, мм | 170 |
| Длина доски верхнего настила, мм | 610 - 1300 |
| Длина неприводного рольганга накопителя, мм | 4000 |
| Ширина доски верхнего настила, мм | 700 - 1300 |
| Распределение гвоздей | По прямой линии |
| Количество брусков оснований | 2 - 4 |
| Ширина доски основания, мм | 35 - 80 |
| Допуск размеров досок, мм | ±2 |
| Количество операторов, человек | 1 |
| Напряжение питающей сети, В | 380 |

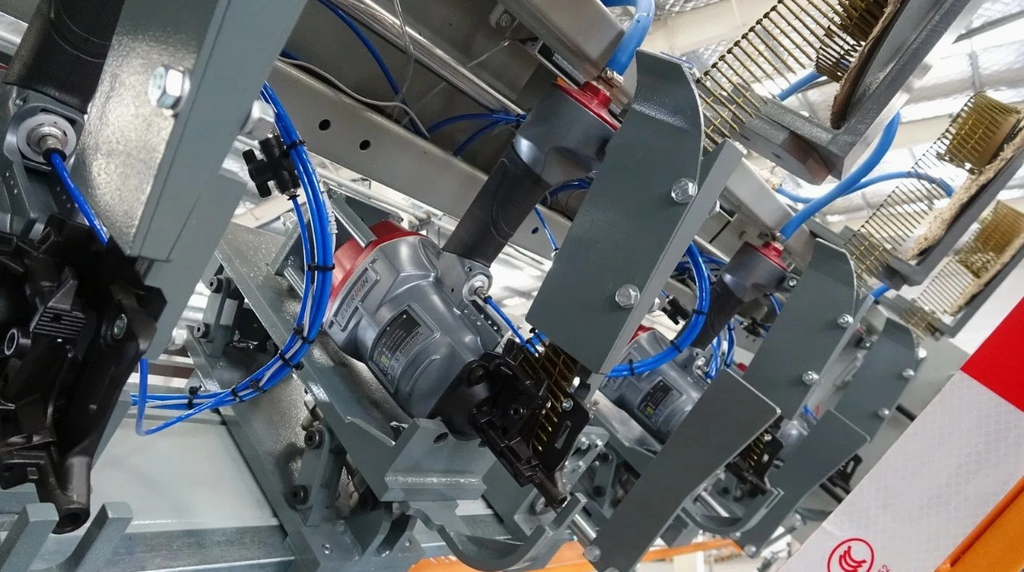

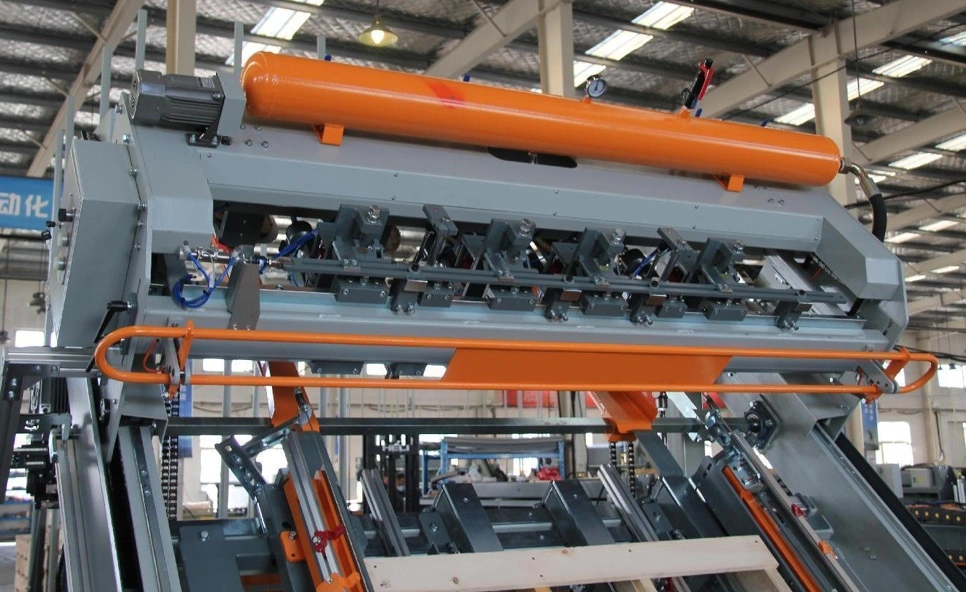

| Гвоздезабивные пистолеты | |
| Количество, шт | 4 шт. в комплекте - бренд Everwin (N70 либо N80) |
| Регулировка гвоздей | 1 - 3 шт. фотоэлектрический контроль положения гвоздя |
| Регулировка гвоздезабивного пистолета | Ручная регулировка расстояния и высоты |
| Характеристики гвоздей | |
| В рулоне | 1000 - 3000 |
| Размеры гвоздей N70, мм | Диаметр 2.3 – 2.8. длина 45 - 70 |
| Размеры гвоздей N80, мм | Диаметр 2.5 - 3.3. длина 50 - 80 |
| Штабелёр для поддонов | |
| Максимальная грузоподъёмность, кг | 500 |
| Максимальная высота штабелирования, мм | 2500 |
| Мощность узлов | |
| Общая мощность, кВт | 2.8 |
| Гвоздезабивной агрегат, кВт | 1.3 |
| Укладка, кВт | 2 х 0.75 |
| Габаритные размеры | |
| Длина, мм | 10000 |
| Ширина, мм | 3200 |
| Высота, мм | 3700 |
| Вес, кг | 3800 |
