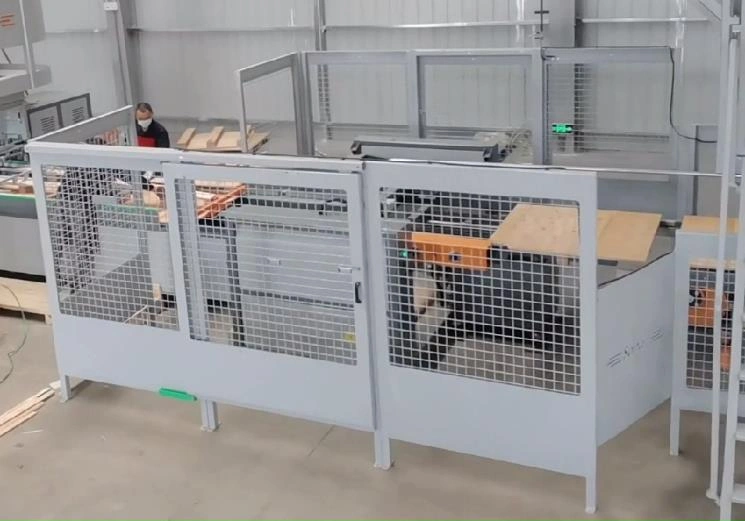

Полуавтоматическая линия сборки поддонов ITALL PALL IP 500
НАЗНАЧЕНИЕ:
Полуавтоматическая линия для сборки европоддонов ITALPALL IP500 предназначена для полной сборки европоддона размером 1300 х 800 мм за один проход (возможны другие типоразмеры).
ДАННЫЕ ПО ПАРАМЕТРАМ ГВОЗДЕЙ ДЛЯ ЛИНИИ:
Диаметр тела гвоздя - 2.8-3.2 мм
Диаметр шляпки гвоздя - 6.5-7.5 мм
Длина гвоздя - 35-100 мм
- Никаких заусенцев, масла, влаги, магнитов, ржавчины на гвоздях не допускается
- Гладкие и сухие
- Метки зажима гвоздя находятся на расстоянии 6–8 мм от шляпки гвоздя, метки должны быть как можно более светлыми или лучше их вообще не иметь.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
КОМПЛЕКТУЮЩИЕ:
BANNER сенсор
BIDUK сенсор
IFM – фотоэлектрический выключатель
BIDUK – бесконтактный выключатель
SIEMENS PLC
SIEMENS TOUCH SCREEN
SIEMENS – основные двигателя гвоздезабивной машины
SCHNEIDER – электрические компоненты
Rexroth – гидравлическая система
Yaskawa – Серводвигатель и мотор
AirTac – ПНЕВМО СИСТЕМА
СОСТАВ ЛИНИИ:
- Гидравлическая гвоздезабивная машина
- Узел обрезки углов
- Узел нанесения штампа
- Узел разворота поддона на 90 градусов
- Узел переворачивания на 180 градусов
- Гидравлический укладчик поддонов
- 6 метровый приводной стол выхода поддонов
- *ОПЦИЯ: Узел фрезеровки (в стоимость линии не включено)
Конструктивные особенности ITALL PALL IP 500
|

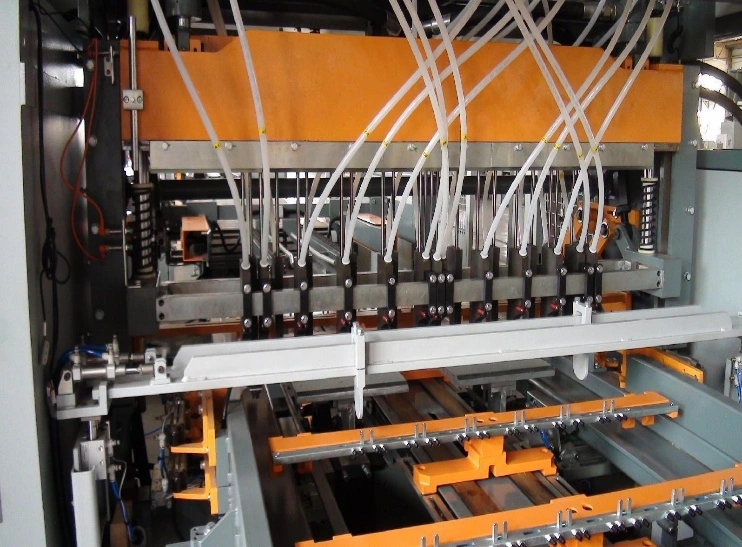

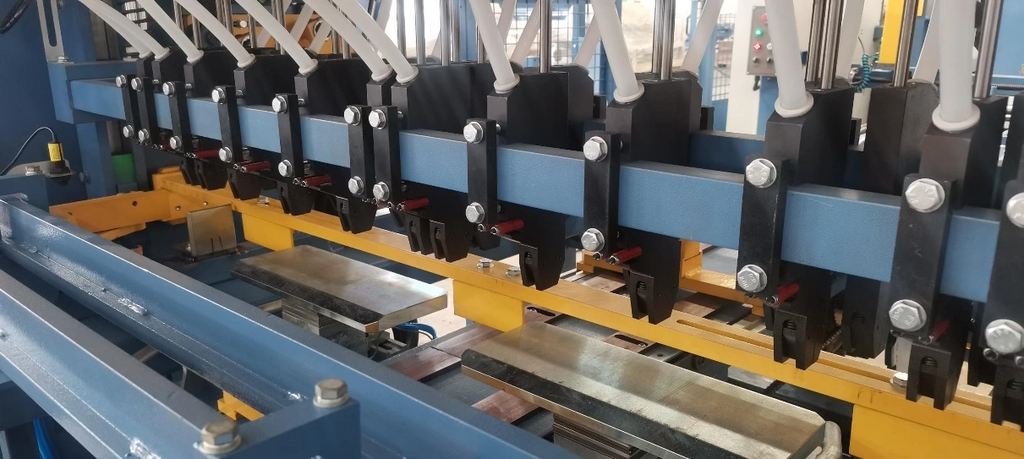

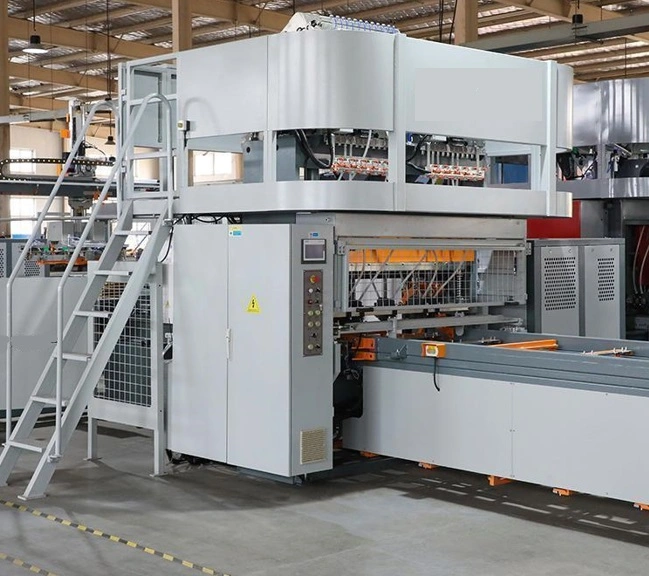

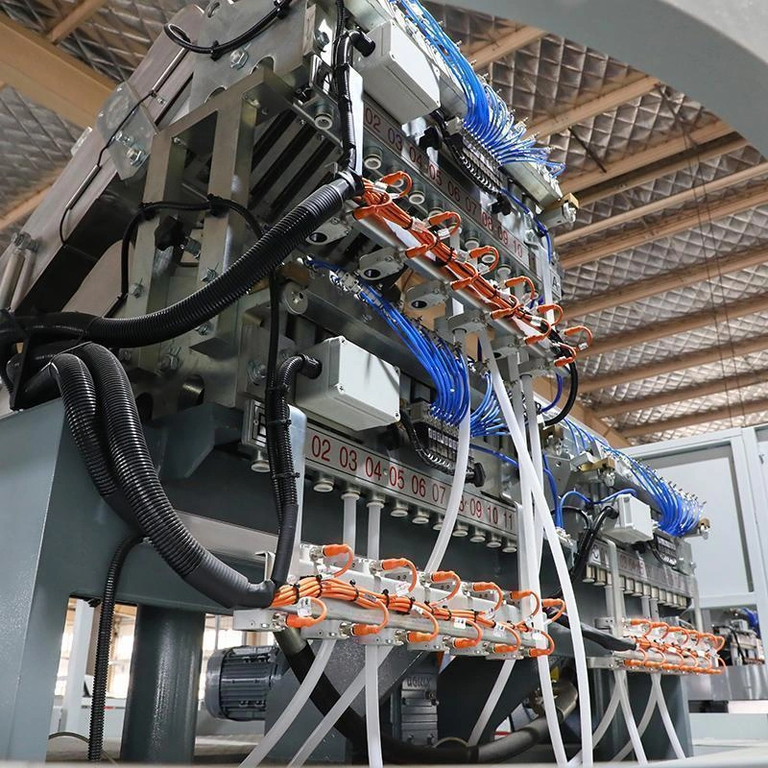

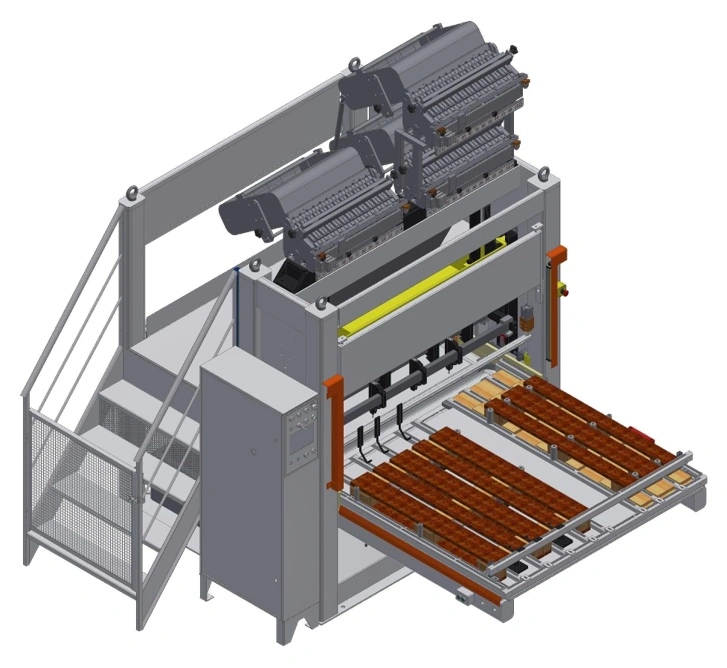

ГИДРАВЛИЧЕСКАЯ ГВОЗДЕЗАБИВНАЯ МАШИНА
Только для европоддонов (дно с 3 деревянными планками) Длина поддона – 800-1500 мм Ширина поддона – 800-1500 мм Мощность – 30 кВт |
|

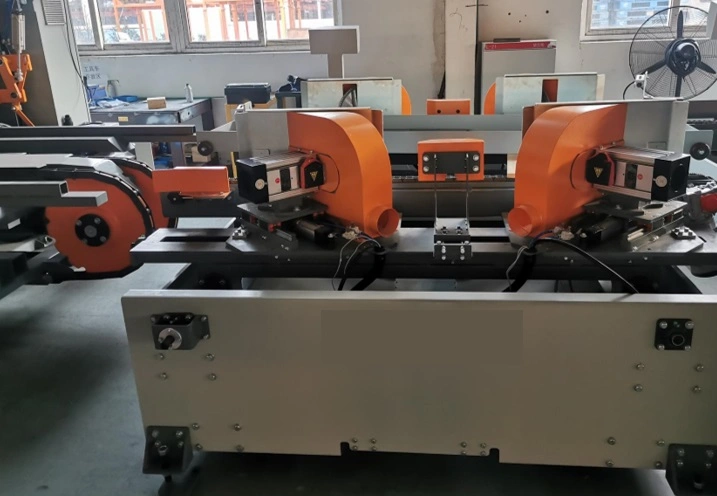

4-Х СТОРОННЯЯ ОБРЕЗКА УГЛОВ
Используется 4 пилы. Зарезка под углом Длина поддона – 800-1500 мм Ширина поддона – 800-1500 мм Мощность – 9,6 кВт |
|
УЗЕЛ НАНЕСЕНИЯ ШТАМПА
Каждая сторона имеет по 3 нагревающей головки. Зарезка под углом Длина поддона – 800-1500мм Ширина поддона – 800-1500мм Мощность – 1 кВт |
|

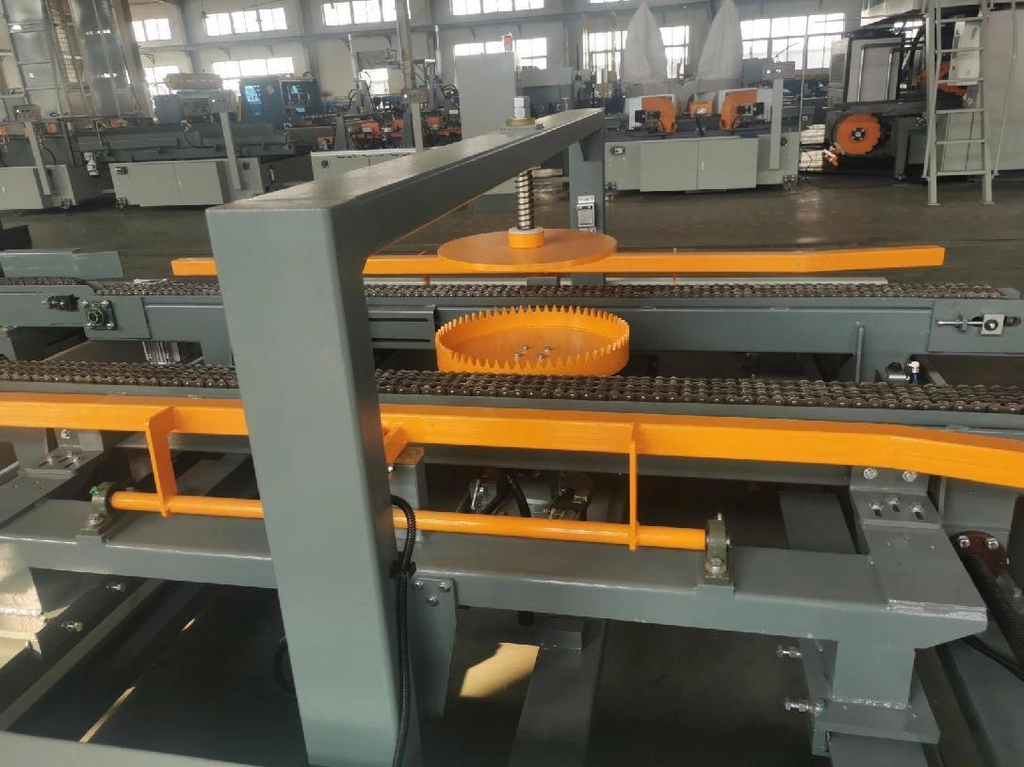

УЗЕЛ РАЗВОРОТА ПОДДОНА НА 90°
Длина поддона – 800-1500 мм Ширина поддона – 800-1500 мм |
|
УЗЕЛ ПЕРЕВОРАЧИВАНИЯ НА 180°
Длина поддона – 800-1500 мм Ширина поддона – 800-1500 мм Мощность – 3 кВт |
|

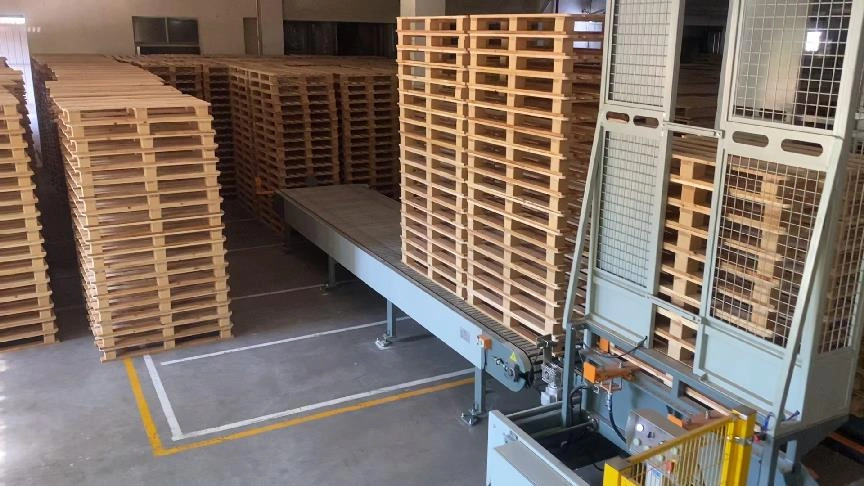

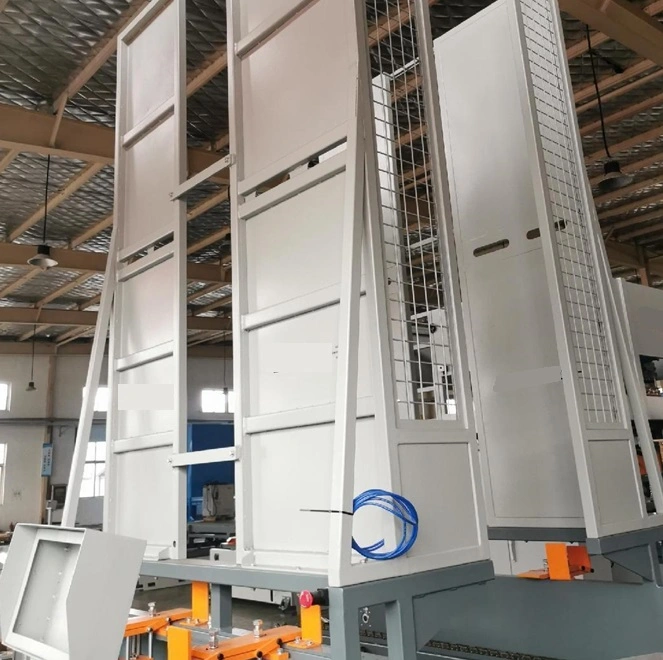

ГИДРАВЛИЧЕСКИЙ УКЛАДЧИК ПОДДОНОВ
Длина поддона – 800-1500 мм Ширина поддона – 800-1500 мм Максимальная грузоподьемность – 1500 кг Максимальная высота штабеля – 2,87 м Мощность – 3,7 кВт |
|

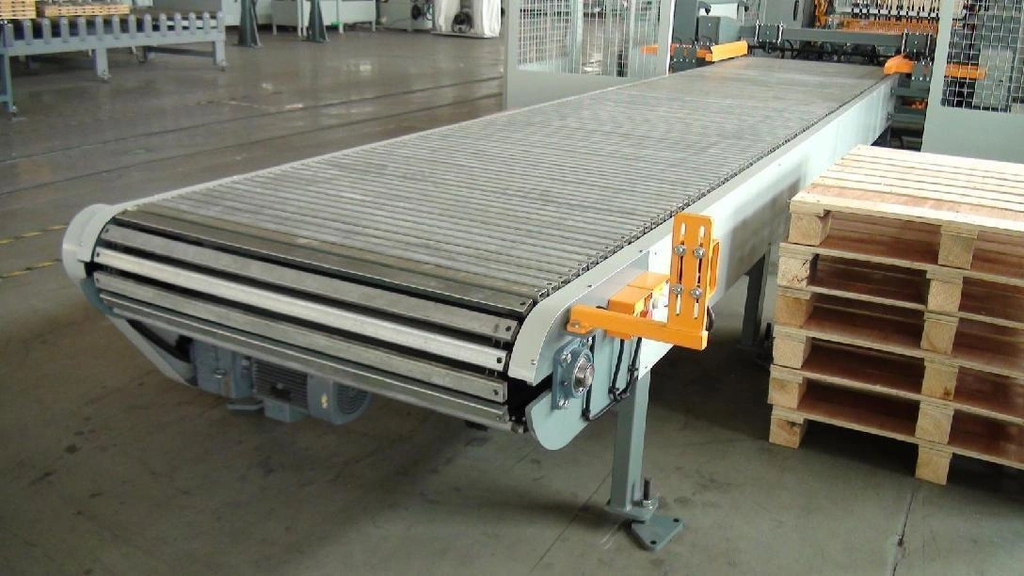

6 МЕТРОВЫЙ ПРИВОДНОЙ СТОЛ ВЫХОДА ПОДДОНОВ
Длина поддона – 800-1500 мм Ширина поддона – 800-1500 мм Мощность – 2,2 кВт |
|
СТОЛ ФРЕЗЕРОВКИ (ОПЦИЯ, В СТОИМОСТЬ ЛИНИИ НЕ ВКЛЮЧЕНО)
Используется 6 фрез Длина поддона – 800-1500 мм Ширина поддона – 800-1500 мм Мощность – 10 кВт |
Технические характеристики станка ITALL PALL IP 500
| Общие характеристики | |
| Производительность, поддонов/смена | 400 - 500 |
| Мощность узлов | |
| Общая мощность, кВт | 60.25 |
| Габаритные размеры | |
| Длина, мм | 23700 |
| Ширина, мм | 3200 |
