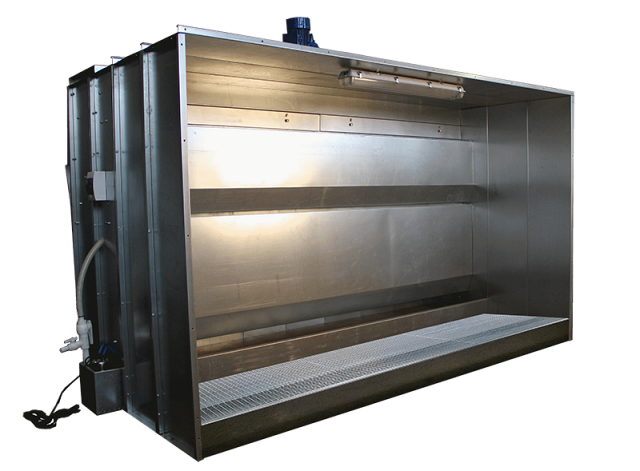

Покрасочная камера с водяной завесой и водяным полом WSF-20
Окрасочная камера – оборудование, предназначенное для cущественного повышения качества лакокрасочных покрытий через отведение загрязненного воздуха и крупных частиц мусора из рабочей зоны. Окрасочная камера позволяет увеличить производительность малярных участков, поддерживать рабочее место в чистоте, создает комфортные условия работы, исключает образование взрывоопасных концентраций ЛКМ.
Создаваемый вентилятором воздушный поток отводит взвесь ЛКМ/клея из рабочей зоны. Загрязненный воздух очищается, проходя через водяную завесу. Крупные частицы мусора попадают в поддон с водой, находящийся под рабочей зоной.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Камера применяется на предприятиях любой сферы деятельности, где производятся операции нанесения ЛКМ или клея распылением на различные материалы.
Камера удовлетворяет требованиям противопожарной и санитарной безопасности.
Получаемые изделия
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |

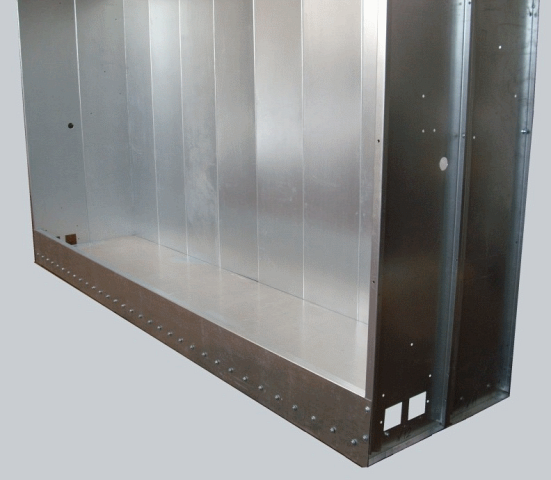

Сборный корпус и отстаивающая ванная Изготовлены из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости. Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы. |
 |

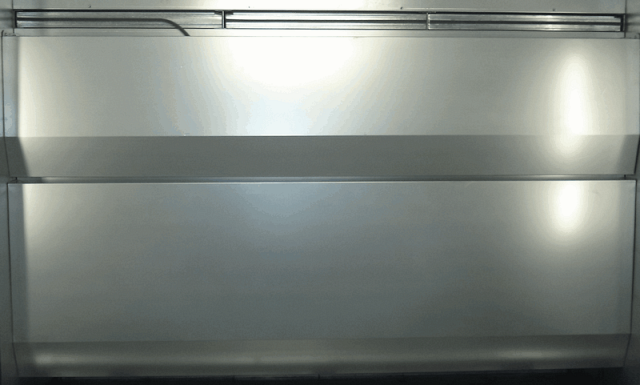

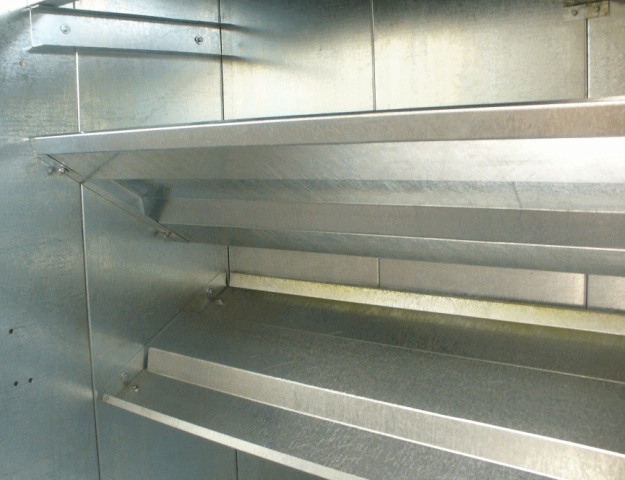

Двойной каскад водяных завес Фронтальные завесы обоих каскадов имеют быстросъемное исполнение. Благодаря этому не только обеспечивается полный доступ внутрь камеры для обслуживания, но и появляется техническая возможность заузить просвет между нижним краем завесы и водой в расположенной ниже ванной. Для верхнего каскада – это ванна нижнего каскада, а для нижнего каскада – это отстаивающая ванная. Такое исполнение имеет ряд преимуществ, основными среди которых являются: |
 |
Приставная ванночка для размещения насоса Расположение ванночки – универсальное (слева или справа от камеры). Таким образом, сторона обслуживания может быть выбрана во время монтажа. Расположение зоны обслуживания снаружи камеры позволяет осуществлять визуальный контроль работы и избегать наружного загрязнения насоса, которое приводит к его перегреву и преждевременному выходу из строя. Расположенные снаружи задвижки позволяют легко регулировать поток воды в водяных завесах, а также производить штатным насосом быстрый слив воды из камеры при ее плановом обслуживании. |
 |

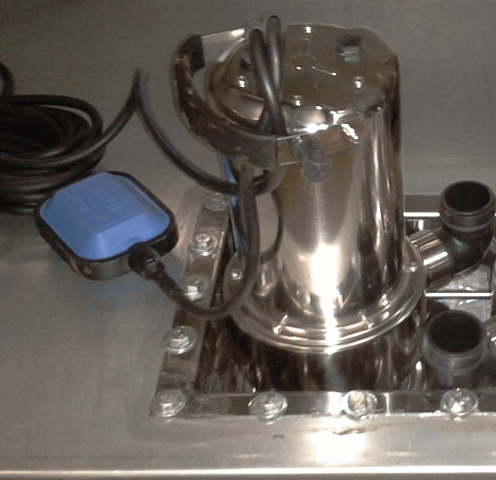

Циркуляционный насос Компоненты насоса изготовлены из нержавеющей стали. Благодаря этому насос прокачивает сгустки шламов ЛКМ диаметром до 35 мм. Встроенная система защиты от перегрева. |
 |

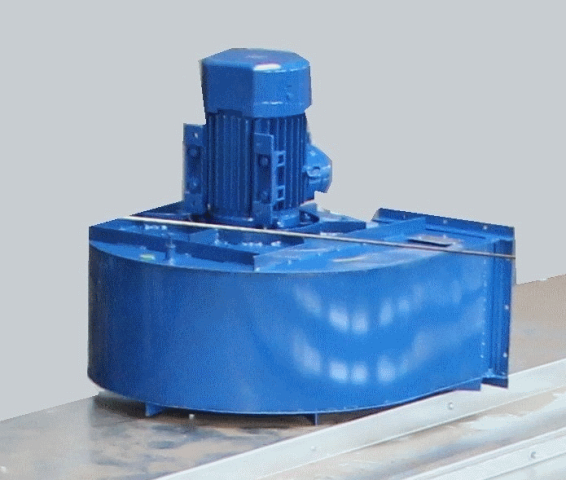

Вентилятор вытяжной Взрывозащищенный с несущим корпусом бесфланцевого исполнения. Благодаря установке через резиновую прокладку непосредственно на крышу камеры и размещению в зоне установки вентилятора дополнительных усилителей, минимизируются вибрации, образующиеся в результате засорения лопаток вентилятора при интенсивной работе покрасочной камеры. |
 |

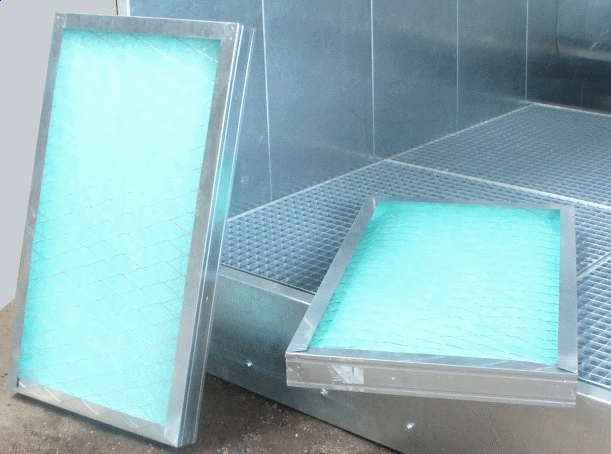

Устройства для дополнительной фильтрации воздуха Многоразовые кокосовые фильтры – дополнительное эффективное фильтрование. По мере загрязнения легко извлекаются и промываются водой. Быстросъемные фильтровальные кассеты с недорогим сменным элементом – стекловолоконным фильтром. |
 |
Электрический щит управления Содержит элементы управления электрооборудованием камеры. Выполнен пластиковом корпусе с автоматическими выключателями – для размещения вне взрывоопасной зоны |
 |
Светильник Взрывозащищённый, светодиодный - световой поток 5000 ЛМ.: |
 |

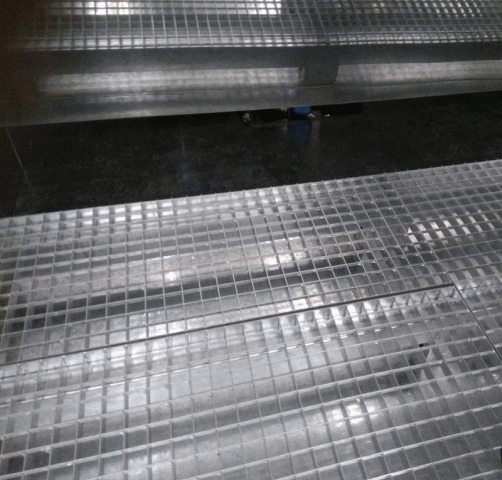

Водяной пол Ванная водяного пола является единым целым с отстаивающей ванной покрасочной камеры и имеет высоту 300 мм от уровня пола цеха. Таким образом, не требуется установка каких-либо сходен, что облегчает перемещение оператора. Большой объем воды, заполняющий ванну, позволяет увеличить интервал очистки от накопившихся шламов лакокрасочных материалов, снижая время технологических простоев. Оцинкованные решетки, накрывающие водяной пол, выдерживают нагрузку на след не менее 200 кг, и 450 кг/м². |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Ширина рабочей зоны L, мм | 2000 |
| Габаритная ширина L1, мм | 2080 |
| Ширина по ванночке для насоса L2, мм | 2280 |
| Габаритная высота H, мм | 3069 |
| Рабочая зона (база), мм | 1220 |
| Габаритная глубина камеры (база), мм | 2000 |
| Дополнительные секции B, мм | 1500 |
| Длина водяного пола D, мм | 1500 |
| Габаритная глубина камеры B2 (D1), мм | 2500 |
| Суммарная рабочая зона B1, мм | 1720 |
| Ширина водяной завесы, мм | 2000 |
| Кол-во вентиляторов, шт. | 1 |
| Производительность вентилятора, м³/час | 6500 |
| Мощность светильника, Вт | 2 x 36 |
| Мощность электродвигателя вентилятора, кВт | 1 x 1,5 |
| Мощность электродвигателя насоса, кВт | 1,1 |
| Общая мощность, кВт | 3,4 |
| Вес, кг | 650 |
| Кол-во секций, шт. | 1 |
| Увеличение глубины рабочей зоны B, мм | 500 |
| Суммарная рабочая зона B1, мм | 720 |
| Габаритная ширина камеры B2, мм | 1500 |
| Водяной пол, мм | 1000 x 300 |
| Диная водяного пола D, мм | 1000 |
| Габаритная длина камеры D1, мм | 2000 |
