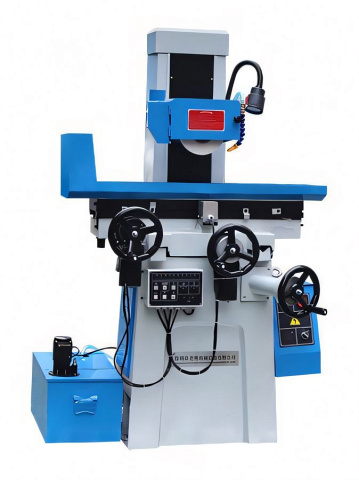

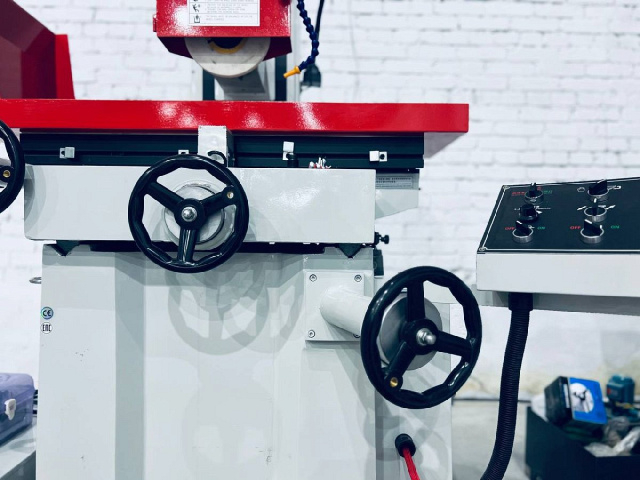

Плоскошлифовальный заточной станок c электроприводом IRONMAC 250D
Плоскошлифовальные станки предназначены для шлифования горизонтальных и боковых поверхностей деталей с помощью абразивных кругов различного типа. Отличительной особенностью станков является высокая точность обработки с минимальной шероховатостью (Ra 0,63 - 0,16) и обработка закаленных деталей и деталей из твердых сплавов.
ОБЛАСТЬ ПРИМЕНЕНИЯ c
Станки находят широкое применение в инструментальном производстве (ремонт штампов, пресс-форм, переточка ножей), точном машиностроении, приборостроении, аэрокосмической отрасли, станкостроении и других областях, где требуется высокое качество обработки поверхности.
СХЕМА ОБРАБОТКИ c
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ c
.jpg) |
Массивная литая станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка. Благодаря высокой массе станка не требуется специальный фундамент для его установки. |
.jpg) |

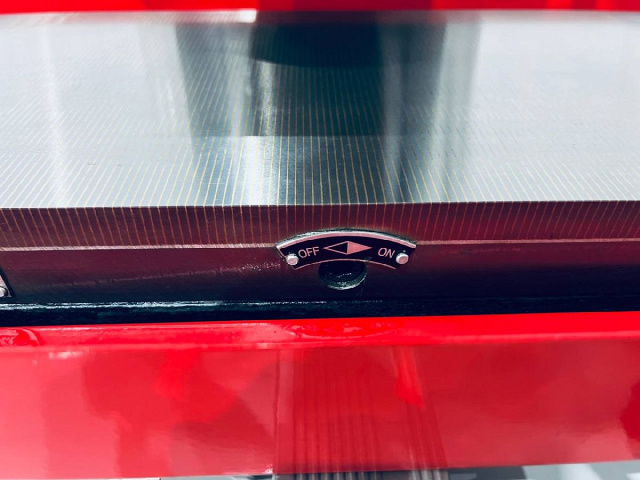

Магнитная плита Устанавливается на рабочий стол, который перемещается по направляющим скольжения при помощи электропривода. Одна (задняя) направляющая V-образная, другая (передняя) плоская. Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола. |
.jpg) |
Колонна шлифовального узла Изготовлена из высококачественного чугуна. Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения. Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами. |
.jpg) |

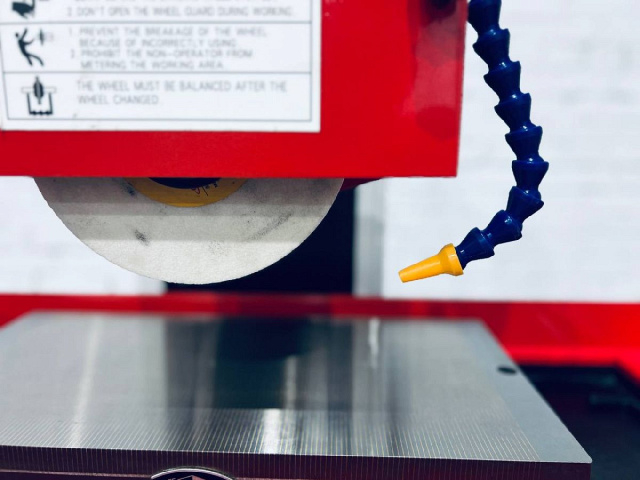

Система подачи охлаждающей жидкости Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс. Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. |
.jpg) |

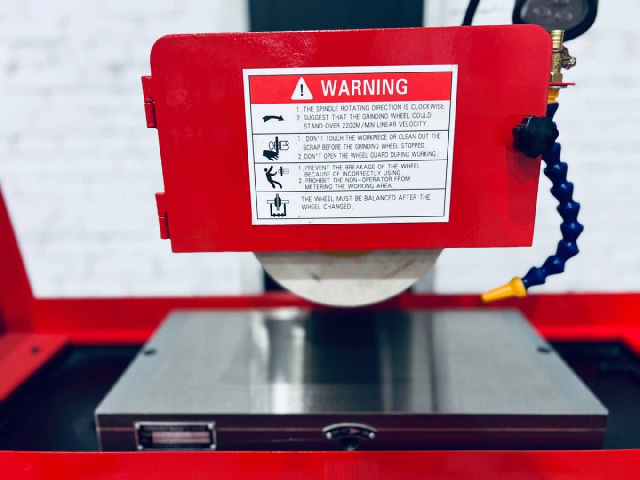

Защитные кожухи Расположенны слева и справа от рабочего стола, обеспечивают:безопасность обслуживающего персонала от вылета абразива и металла из зоны шлифования и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);чистоту и безопасность рабочего места рабочего персонала (предохраняют от разбрызгивания СОЖ);снижение затрат времени на обслуживание станка. |
.jpg) |

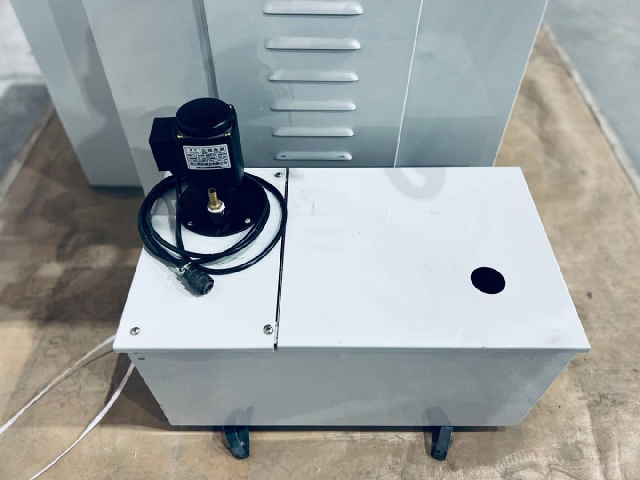

Бак для СОЖ Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. |
.jpg) |

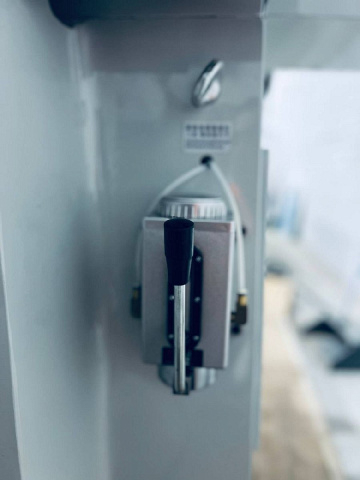

Централизованная система смазки Централизованная система смазки обеспечивает своевременную подачу смазывающего материала к узлам трения. Тем самым повышается срок эксплуатации оборудования. |
.jpg) |

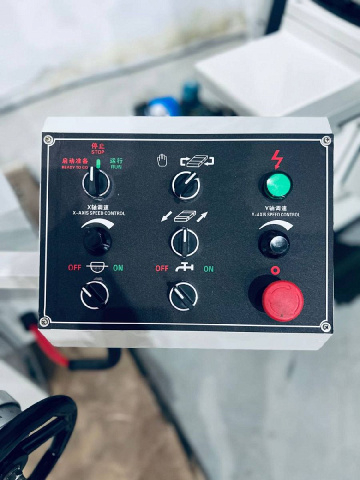

Панель управления Панель управления оснащена контроллером, позволяющим управлять процессом шлифования. |
КОМПЛЕКТАЦИЯ c
Дополнительная
.jpg) |
Цифровой дисплей Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки. |
Технические характеристики c
| Характеристика | Значение |
|---|---|
| Продольное перемещение стола, мм | 550 |
| Горизонтальное перемещение стола, мм | 260 |
| Макс. расстояние от поверхности стола до центра шпинделя, мм | 470 |
| Максимальная нагрузка стола, кг | 200 |
| Параметры рабочего стола (ДxШ), мм | 550 x 250 |
| T-образный паз рабочего стола, мм x н | 14 x 1 |
| Скорость рабочего стола (бесступенчатая), м/мин | 3 - 25 |
| Величина подачи резца передним и задним маховиками, мм | 0,02 / 2,5 деление / 0,02 круг |
| Автоматическая горизонтальная подача (бесступенчатая передача), мм | 0,5 - 20 |
| Скоростная горизонтальная подача, об/мин | 144 |
| Размеры шлифовального круга (внеш. диаметр x ширина x внутр. диаметр), мм | 200 x 20 x 31,75 |
| Скорость вращения шпинделя (50 Гц), об/мин | 2850 |
| Двигатель с регулируемой частотой, об/мин | 30 - 6000 |
| Общая мощность двигателей, кВт | 1,29 |
| Мощность двигателя рабочей головки, кВт | 1,1 |
| Параллельность обрабатываемой поверхности к основной поверхности, мм | 300:0,01 |
| Шероховатость поверхности, μm | Ra0,32 |
| Общая входная мощность, Вт | 150 |
| Выходная скорость податчика по оси Х, об/мин | 0 - 225 |
| Параметры податчика по оси X, мм | 280 x 130 x 120 |
| Выходная скорость податчика по оси Y, об/мин | 0 - 120 |
| Параметры податчика по оси Y, мм | 280 x 130 x 120 |
| Двигатель горизонтальной автоматической подачи, кВт | 0,2 |
| Двигатель продольной автоматической подачи, кВт | 0,2 |
| Длина, мм | 1250 |
| Ширина, мм | 1250 |
| Высота, мм | 1850 |
| Вес, кг | 850 |
| Заказать | В наличии |
