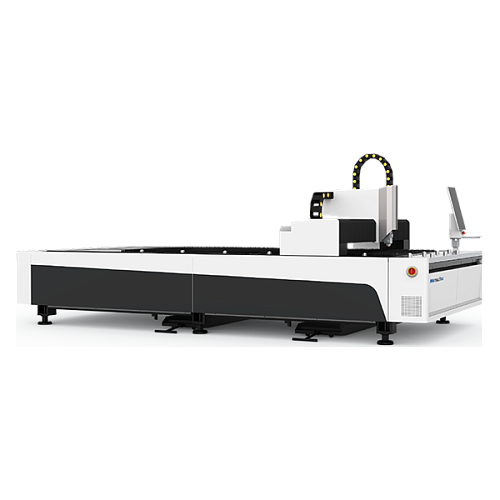

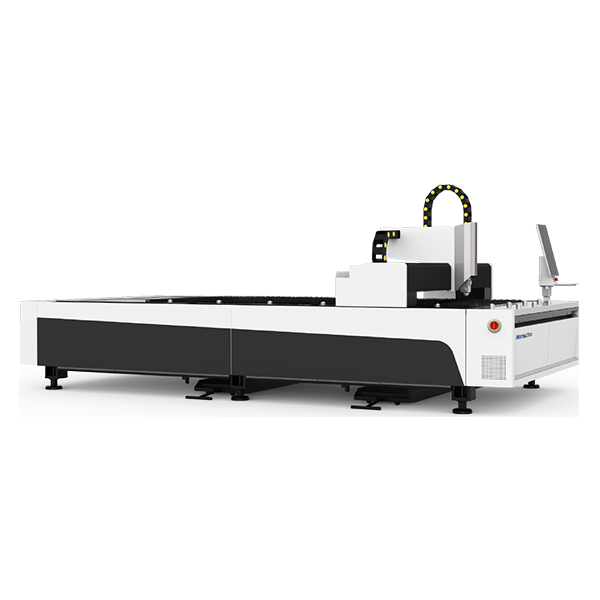

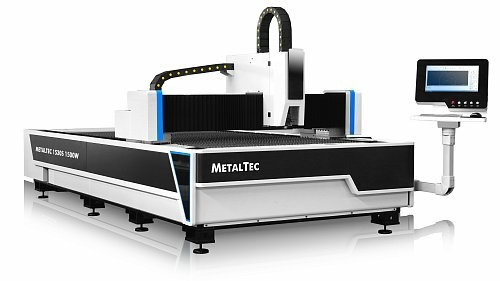

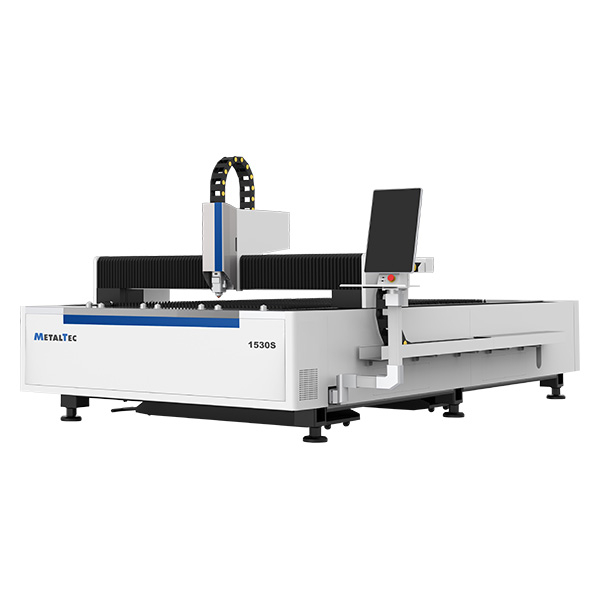

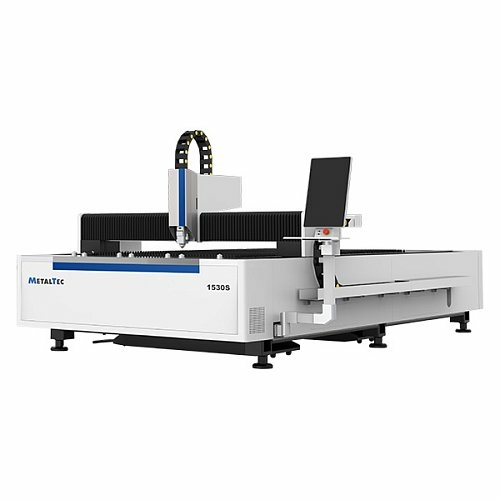

Лазерный станок для резки металла MetalTec 1530 S (3000W)

Оптоволоконный лазерный станок для резки металла MetalTec 1530 S (3000W)

Особенности:

Лазерный станок MetalTec 1530 S (3000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

ОСОБЕННОСТИ СТАНКА:

• Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
• Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО₂ с одинаковой мощностью.
• Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
• Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО₂.
• Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:







Конструктивные особенности

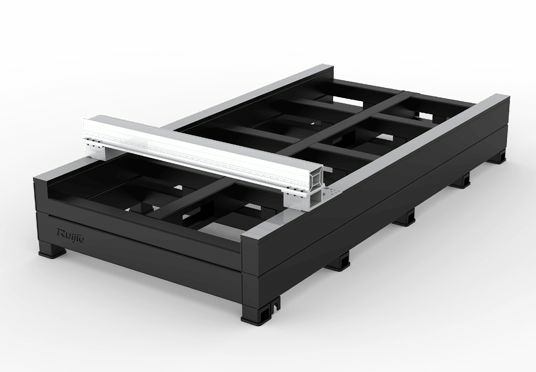

	ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

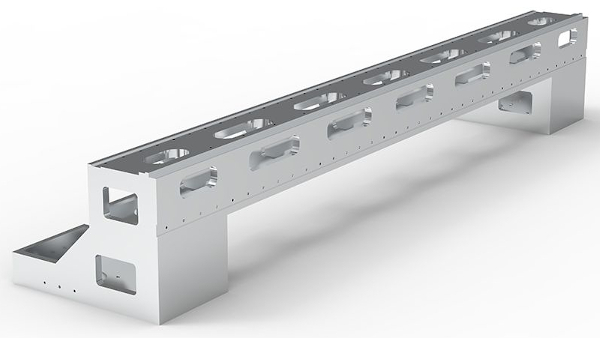

	ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

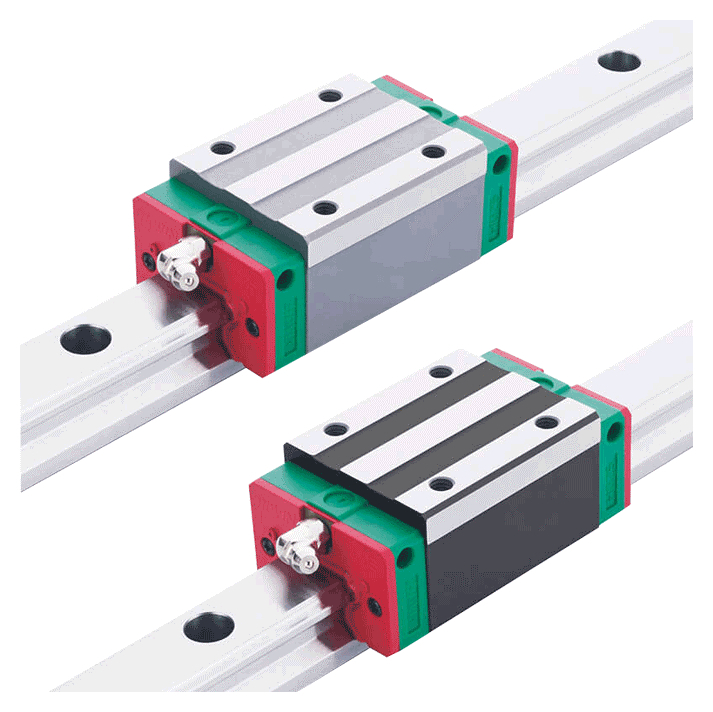

	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.

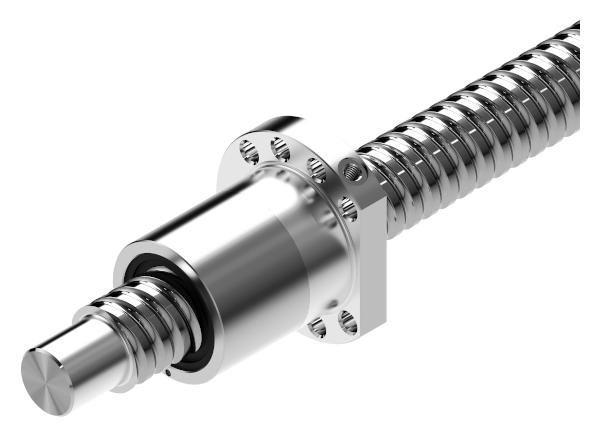

	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

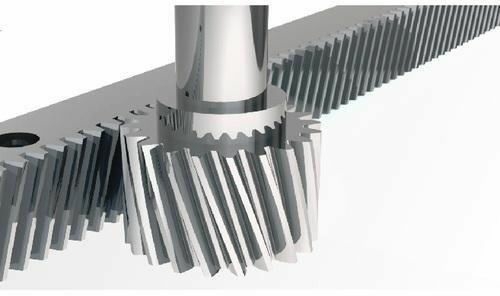

	КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка всемирно известного производителя YYC (Тайвань). Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

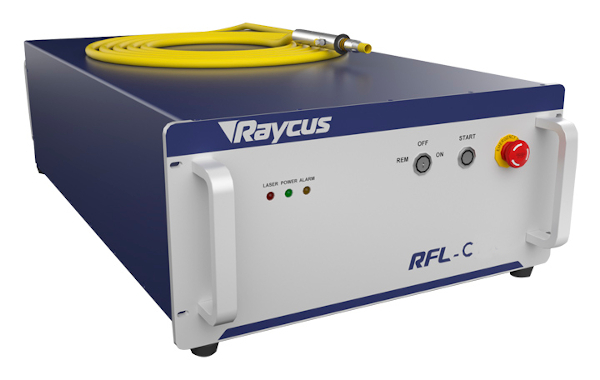

	ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

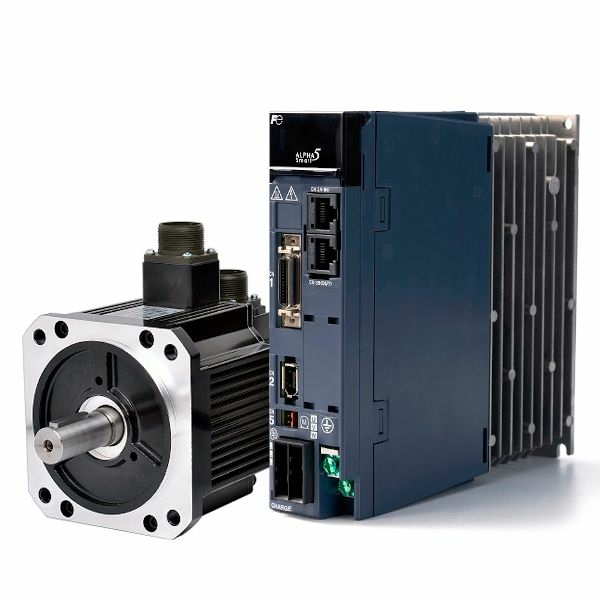

	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI / YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI / YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

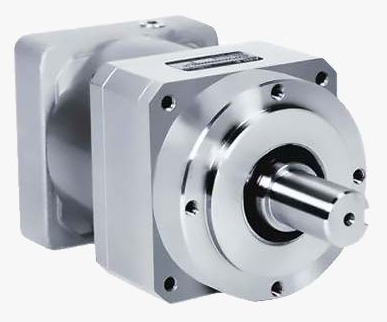

	ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ): Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов; Не требуют обслуживания в процессе эксплуатации

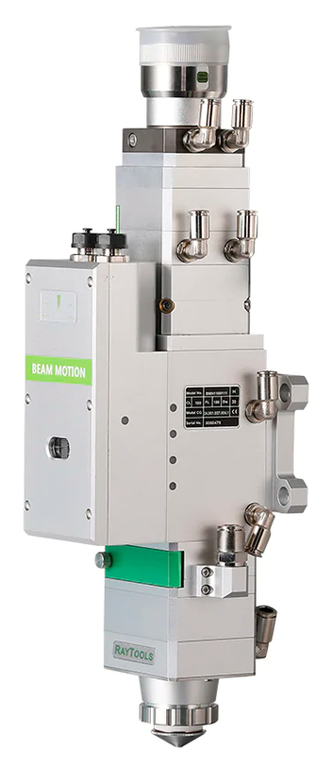

	РЕЖУЩАЯ ГОЛОВКА RAYTOOLS (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
	СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

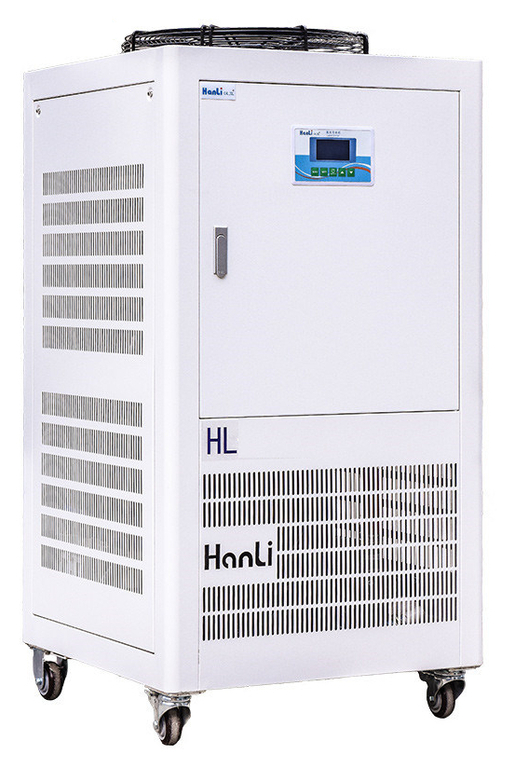

	ЧИЛЛЕР Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

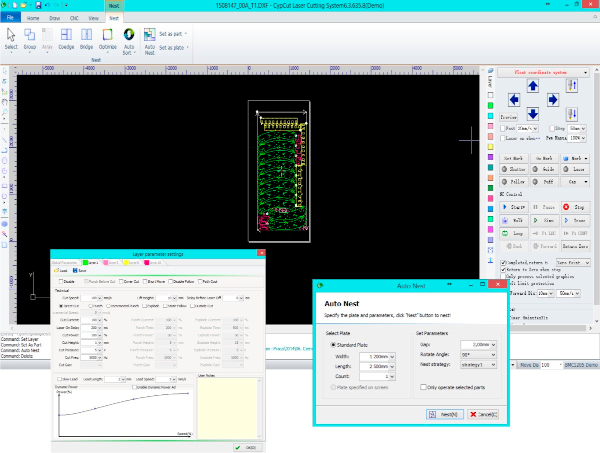

	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf

Технические характеристики MetalTec 1530 S (3000W)

Модель	1530 S (3000W)
Рабочая зона (X x Y), мм	1530 x 3050
Вид охлаждения	Чиллер HAN LI
Направляющие по осям X, Y, Z	Линейные направляющие повышенной жесткости HIWIN (Тайвань) - 30 мм (квадратного сечения)
Передача по осям X, Y	Двухприводные зубчатыe рейки YYC (Тайвань)
Передача по оси Z	Шарико-винтовая пара TBI
Редуктор	NIDEC - SHIMPO (Япония)
Пневматические элементы	SMC / AirTac (Япония)
Элетрокомпоненты	SCHNEIDER (Германия)
Датчик высоты	Автоматический
Система управления	Cypcut
Поддерживаемые форматы файлов	CAD, CorelDRAW, plt, AI, dxf
Смазка	Централизованная система смазки
Ускорение	до 1G
Точность позиционирования, мм	±0,03
Точность повторного позиционирования, мм	±0,02
Напряжение (источник), В	380
Напряжение (станок), В	380
Частота тока, Гц	50
Лазер:
Тип лазера	Оптоволоконный лазер
Режущая голова	Raytools (Автофокусировка)
Производитель лазера	Raycus
Мощность лазера, Вт	3000
Длина волны лазера, нм	1070
Срок работы лазера, ч	100 000
Гарантия на лазерный источник	2 года
Двигатели:
Двигатели по осям X, Y	Серводвигатель FUJI 1 кВт (Япония)
Двигатель по оси Z	Серводвигатель FUJI 0,4 кВт (Япония)
Резка:
Максимальная скорость резки, м/мин	30
Маскимальная скорость холостого хода, м/мин	100
Минимальная ширина резки, мм	0,12
Габаритные размеры (оборудование в сборе):
Длина, мм	4700
Ширина, мм	2300
Высота, мм	1600
Вес (в сборе), кг	2700

Комплектации

• ЦЕЛЬНОСВАРНАЯ СТАНИНА +
• ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ +
• ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) +
• ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) +
• СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У +
• ЛАЗЕРНЫЙ ИСТОЧНИК +
• ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 (АВТОФОКУС) +
• ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ) +
• ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RU CUT V2 (SC2000 NESTING) +
• ПРОМЫШЛЕННЫЙ ЧИЛЛЕР +
• ИГОЛЬЧАТЫЙ СТОЛ +

• Тип источника ОптовВолоконный лазер
• ЧПУ Cypcut
• Мощность лазера, Вт 3000
• Производитель лазерного источника Raycus
• Напряжение, В 380
• Масса, кг 2700
• Модель 1530 S
• Type Лазерный станок для резки металла
• Вид охлаждения Чиллер HAN LI
