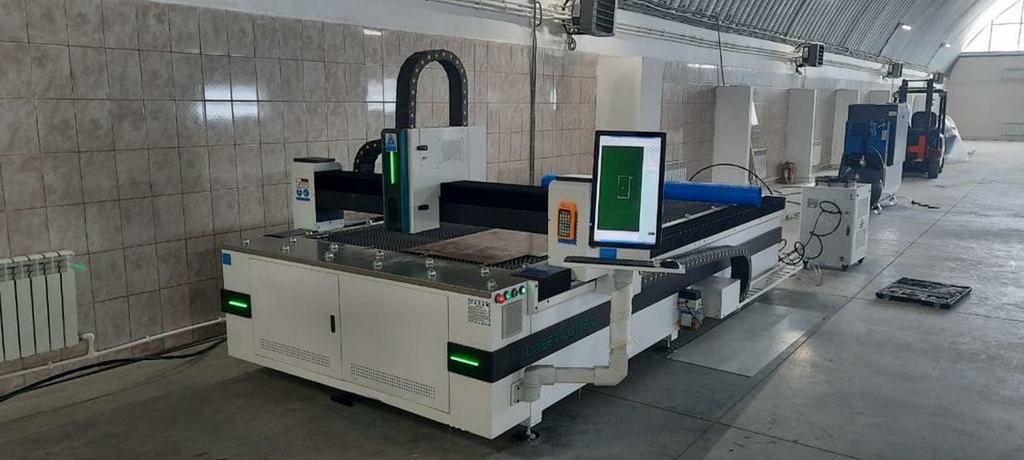

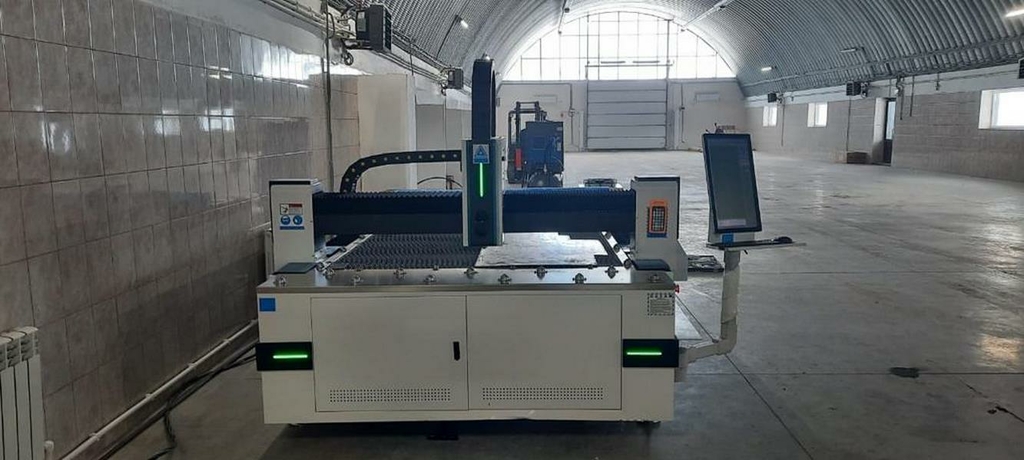

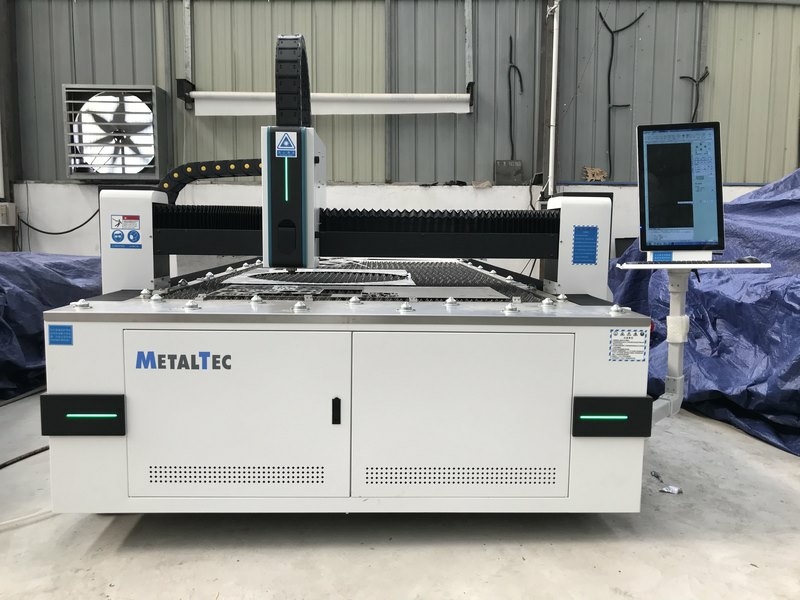

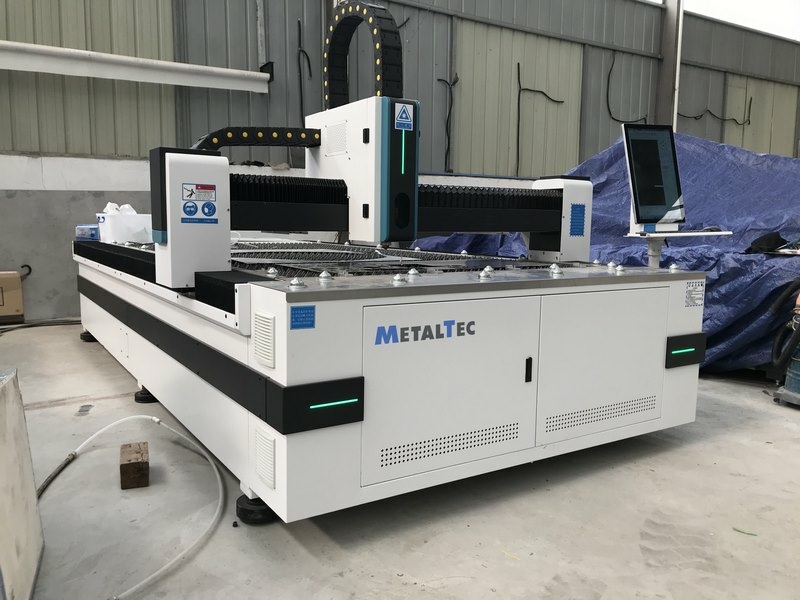

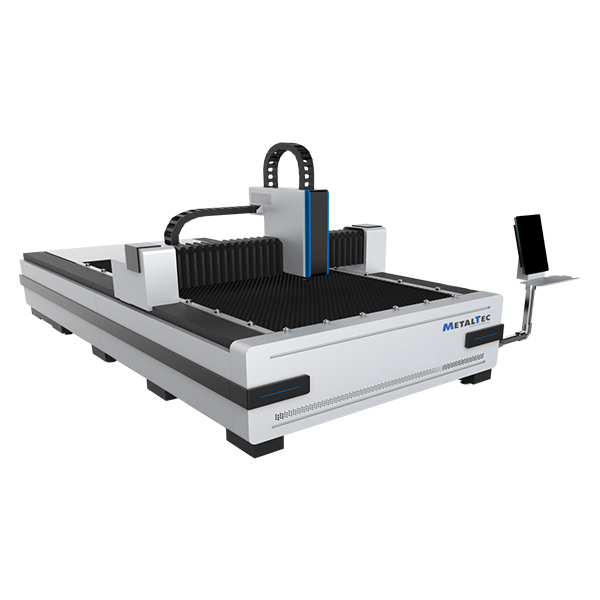

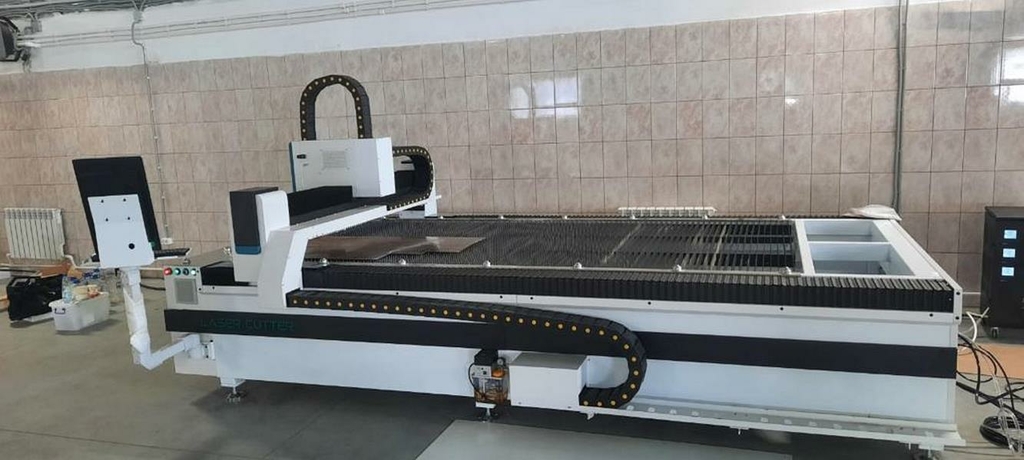

Оптоволоконный лазерный станок для резки металла MetalTec 1530 BL (MAX-1000 W)
Оптоволоконный лазерный станок для резки металла MetalTec 1530 BL (MAX-1000 W)
Хотите повысить производительность и качество резки металла? Тогда лазерный станок MetalTec 1530 BL идеальное решение для вашего производства! С его помощью вы сможете быстро и точно обрабатывать металлические детали любой сложности.
Преимущества лазерного станка MetalTec 1530 BL:
- Максимальная мощность 1000 Вт обеспечивает высокую скорость резки
- Оптоволоконный лазер обеспечивает точность и четкость резки
- Прочная конструкция и надежность в работе
- Простота обслуживания и длительный срок службы
Не упустите возможность улучшить производственные процессы в вашей компании с помощью лазерного станка MetalTec 1530 BL. Закажите его прямо сейчас и увидите результат уже сегодня!
НАЗНАЧЕНИЕ:
Лазерный станок MetalTec 1530 BL предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
КОМПЛЕКТАЦИЯ:
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Оптоволоконный лазер MetalTec 1530B – механическая часть | 1 шт. | |
| 2 | Лазерный источник | 1 шт. | MAXPHOTONICS |
| 3 | Серводвигатели | 4 шт. | Weihong |
| 4 | Стойка управления с ЖК-дисплеем и ПК | 1 компл. | Weihong (Китай) |
| 5 | Система регулировки высоты заготовки | 1 шт. | Weihong (Китай) |
| 6 | Лазерная режущая голова | 1 шт. | Weihong / Tony laser (Китай) |
| 7 | Чиллер | 1 шт. | WAN XIN DA |
| 8 | Беспроводной пульт управления | 1 шт. | |
| 9 | Автоматическая система смазки | 1 шт. | |
| 10 | Система пылеудаления | 1 шт. |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |

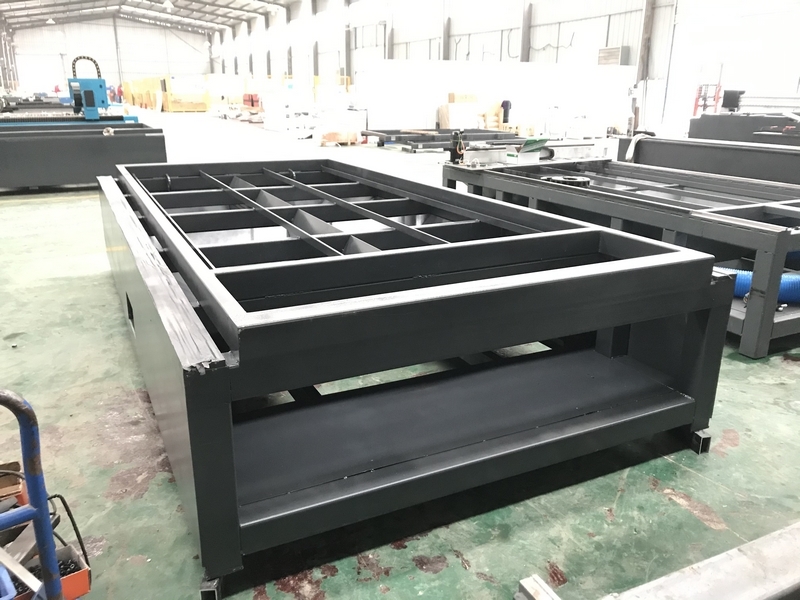

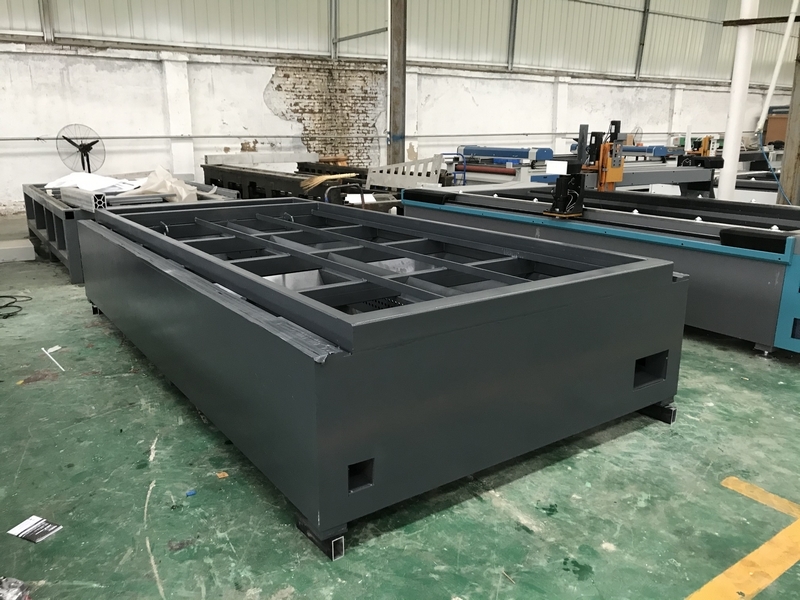

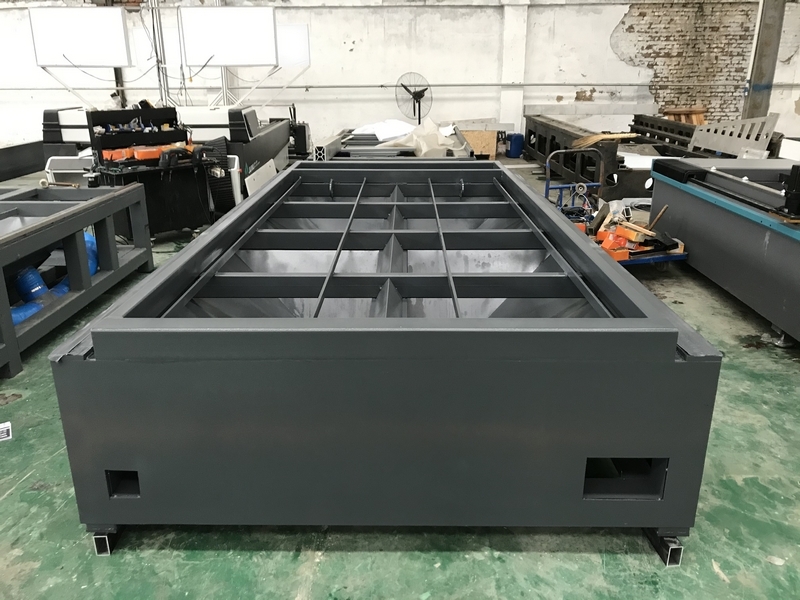

ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
 |
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. |
 |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 20 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
 |
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
 |

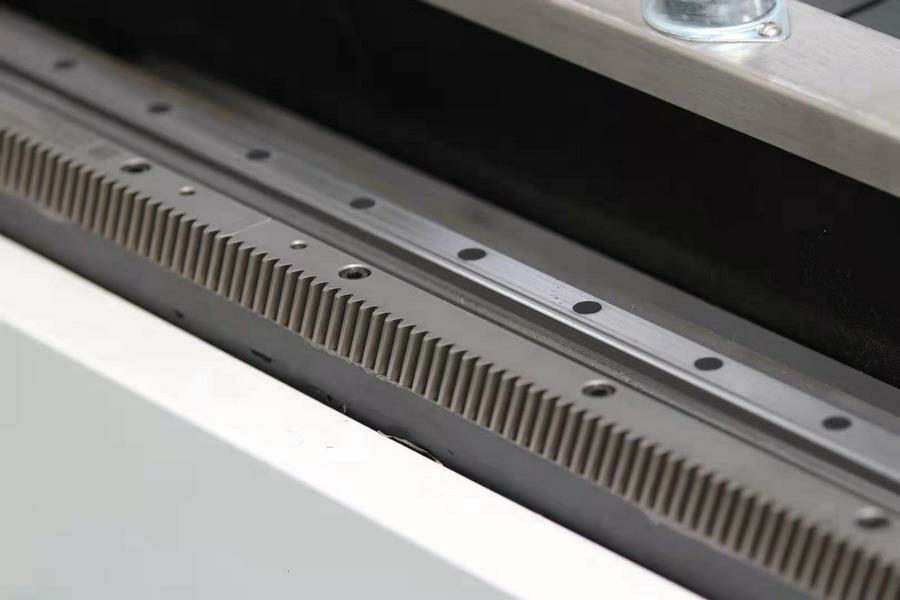

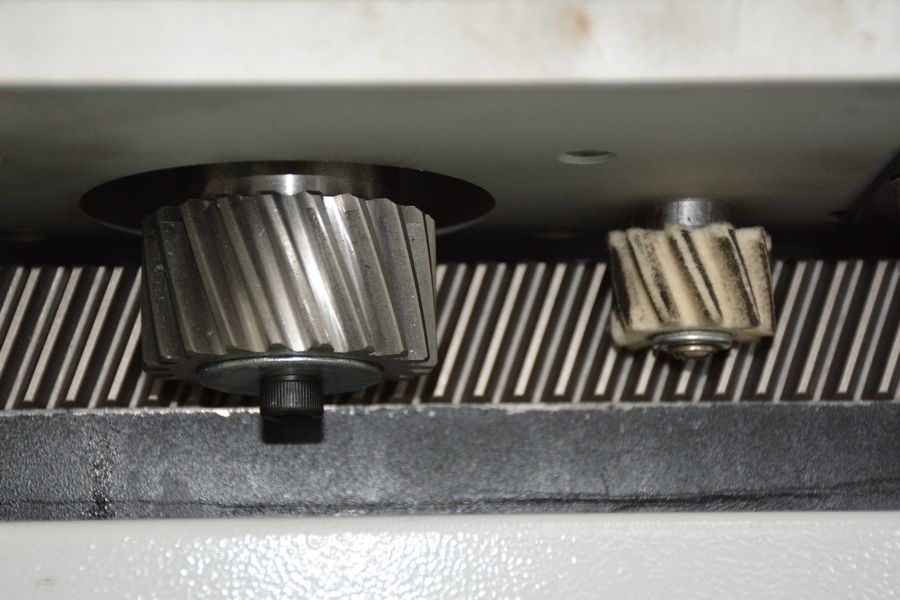

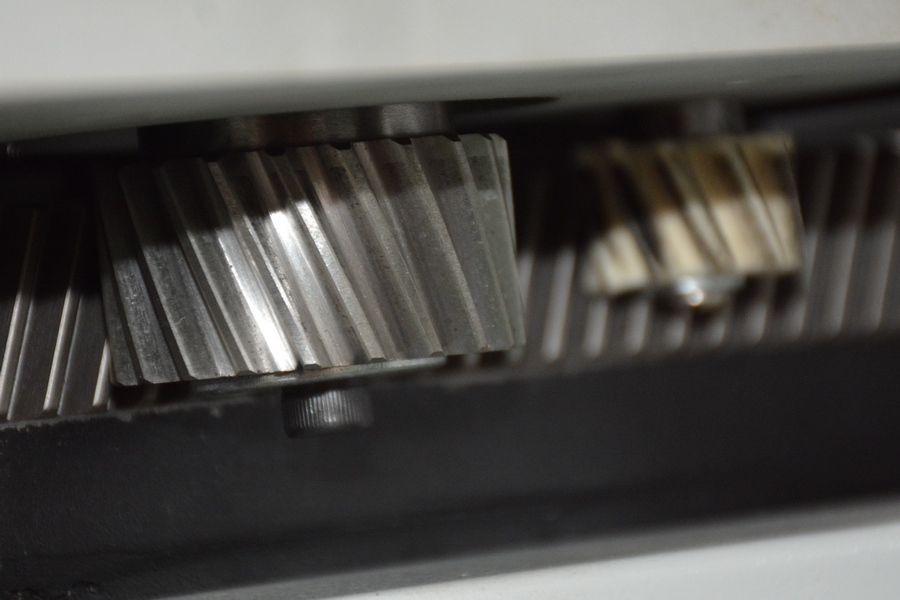

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ X И Y Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
 |
ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC/SHIMPO (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
|
 |
ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «MAXPHOTONICS» (Китай). Это всемирно известные и признанные лидеры в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов. |
 |

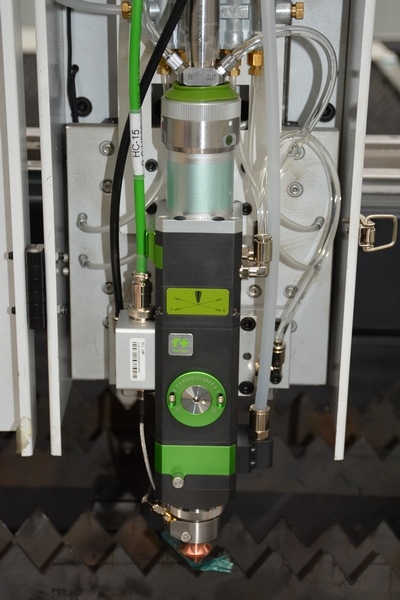

ЛАЗЕРНАЯ ГОЛОВКА WEIHONG / TONY LASER (КИТАЙ) Станок оснащён лазерной головкой Weihong / Tony laser, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой ручной фокусировки. |
 |
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ WEIHONG (КИТАЙ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели Weihong (Китай), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по осям X, Y – 0,75 кВт Двигатель по оси Z – 0,4 кВт |
 |
СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. |
 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ WEIHONG (КИТАЙ) Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д. |
 |
АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
 |
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР WAN XIN DA Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
 |
УДАЛЕНИЕ ОТХОДОВ РЕЗКИ Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно. |
Оптоволоконный лазерный станок для резки металла MetalTec 1530 BL (MAX-1000 W) Основные технические характеристики
| Рабочая зона (X × Y), мм | 1500 × 3000 |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | WEIHONG / TONY LASER (Китай) |
| Производитель лазера | MAXPHOTONICS |
| Мощность лазера, Вт | 1000 |
| Длина волны лазера, нм | 1070 |
| Срок работы лазера, ч | До 100 000 |
| Вид охлаждения | Чиллер WAN XIN DA (Китай) |
| Направляющие по осям X, Y, Z | LAPPINGS (Тайвань) – 20 мм (квадратного сечения) |
| Передача по осям X, Y | Зубчатыe шестерня – рейка YYC (Тайвань) |
| Передача по оси Z | Шарико-винтовая пара TBI (Тайвань) |
| Двигатели по осям X, Y, кВт | Серводвигатель Weihong (Китай) – 0,75 кВт |
| Двигатель по оси Z, кВт | Серводвигатель Weihong (Китай) – 0,4 кВт |
| Датчик высоты | Автоматический (Weihong (Китай)) |
| Система управления | Weihong (Китай) |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Максимальная толщина резки, мм (углеродистая сталь) | 10 |
| Максимальная скорость резки, м/мин | До 30 |
| Максимальная скорость холостого хода, м/мин | До 100 |
| Редуктор | NIDEC - SHIMPO (Япония) |
| Электрокомпоненты | SCHNEIDER (Франция) |
| Точность позиционирования, мм | ± 0,03 |
| Точность повторного позиционирования, мм | ± 0,02 |
| Ускорение | до 1 G |
| Минимальная ширина резки, мм | 0,12 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Гарантия на лазерный источник | 1 год |
| Гарантия на станок | 1 год |
| Габаритные размеры (оборудование в сборе): | |
| Длина, мм | 4700 |
| Ширина, мм | 2200 |
| Высота, мм | 1600 |
| Вес (в сборе), кг | 2000 |
