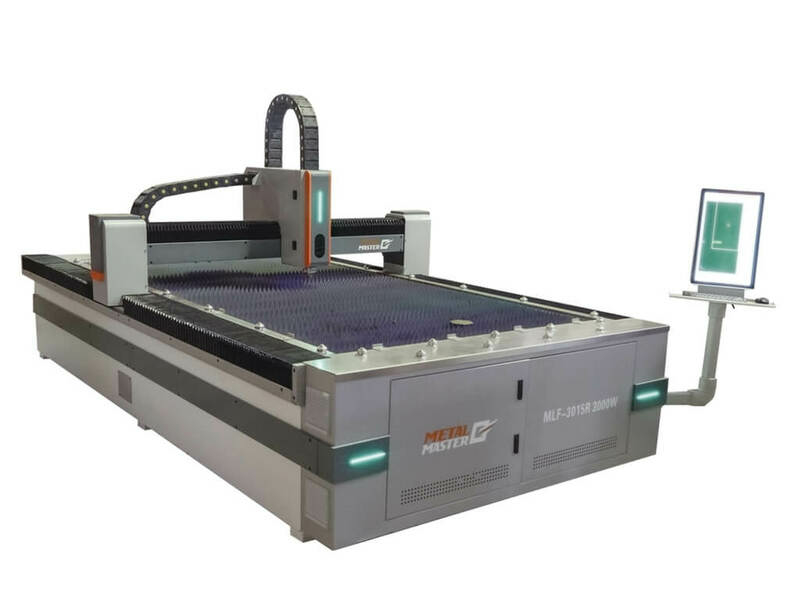

Оптоволоконный лазер Metal Master MLF-3015R 1500W
Оптоволоконный лазер Metal Master MLF-3015R 1500W с автофокусом – современное решение для высокоточной обработки металлов, отличающееся надежностью, эффективностью и универсальностью. Это оборудование идеально подходит для выполнения сложных задач, требующих точности и производительности.
Назначение и особенности оптоволоконного лазера Metal Master MLF-3015R 1500W
Основные функции и возможности
- Резка различных металлов, включая нержавеющую сталь, углеродистую сталь, алюминий, латунь и медь;
- Поддержка обработки листов размером до 3000x1500 мм;
- Мощность 1500 Вт обеспечивает точное резание материалов средней толщины;
- Система автофокуса для упрощения настройки и повышения качества обработки сложных деталей;
- Эффективное энергопотребление при высокой производительности.
Преимущества использования оптоволоконного лазера Metal Master
- Высокая скорость и точность обработки благодаря современным оптоволоконным технологиям;
- Долговечность лазерного источника (ресурс работы до 100 000 часов);
- Низкие эксплуатационные затраты за счет энергоэффективности и минимального износа деталей;
- Компактная конструкция, упрощающая размещение на производственных площадях;
- Широкий диапазон материалов для обработки, включая черные и цветные металлы.
Конструктивные особенности
- Прочная стальная рама для уменьшения вибраций и повышения стабильности работы;
- Лазерная головка с функцией автоматической фокусировки для быстрой настройки;
- Интуитивно понятный интерфейс управления для удобства оператора;
- Современная система охлаждения для поддержания стабильной температуры оборудования;
- ЧПУ-система, обеспечивающая точное соблюдение параметров обработки.
Сферы применения оптоволоконного лазера Metal Master MLF-3015R
Промышленная металлообработка
- Изготовление деталей и компонентов для машиностроения и производства оборудования;
- Резка металлических листов и профилей для конструкционных элементов;
- Обработка материалов для серийного и мелкосерийного производства.
Рекламное производство
- Создание декоративных металлических изделий, вывесок и табличек;
- Высокоточная обработка для сложных дизайнерских решений;
- Производство уникальных конструкций из металла.
Автомобилестроение и машиностроение
- Изготовление запчастей и элементов кузовов;
- Производство комплектующих для транспортных средств и механизмов;
- Обработка металлических компонентов с высокой точностью.
Строительство
- Резка металлоконструкций для строительства зданий и сооружений;
- Производство деталей для фасадов, перил и лестниц;
- Обработка материалов для интерьерных решений.
Почему стоит выбрать оптоволоконный лазер Metal Master MLF-3015R 1500W
Высокая эффективность и производительность
- Быстрое выполнение задач без потери качества;
- Точность реза для сложных контуров и деталей;
- Экономия времени за счет автоматизации настройки автофокуса.
Надежность и долговечность
- Устойчивость к интенсивным нагрузкам благодаря продуманной конструкции;
- Длительный срок службы лазерного источника;
- Минимальные затраты на техническое обслуживание.
Экономичность
- Низкое энергопотребление без ущерба для производительности;
- Сокращение отходов благодаря точной резке;
- Оптимизация производственных процессов.
Инновационные технологии
- Использование передовых оптоволоконных решений;
- Совместимость с популярными программами для проектирования и управления резкой;
- Готовность к работе с различными задачами и материалами.
Оптоволоконный лазер Metal Master MLF-3015R 1500W Основные технические характеристики
| Габариты | 4300*2280*1850 мм |
| Тип лазера | оптоволоконный лазер |
| Рабочая среда лазера | волокно |
| Длина волны лазера | 1060−1080 нм |
| Номинальная выходная мощность | 1500 Вт |
| Перемещение по оси X | 1500 мм |
| Перемещение по оси Y | 3000 мм |
| Перемещение по оси Z | 220 мм |
| Максимальные размеры листа | 3000 х 1500 мм |
| Точность позиционирования | 0,03 мм/м |
| Повторяемость | ±0,02 мм/м |
| Максимальная скорость холостого хода | 100 м/мин |
| Пиковое ускорение | 1G |
| Номинальная мощность | 380 В, 50 Гц |
| Макс. грузоподъемность стола, кг | 1850 |
| Мощность оборудования | 14 кВт |
| Общий уровень защиты мощности | IP 54 |
| Масса брутто\нетто | 3497/2997 кг |
| Макс. энергопотребление чиллера | 2,8 кВт |
| Масса чиллера | 82 кг |
| Габариты чиллера | 730х560х1050 мм |
Особенности
 |

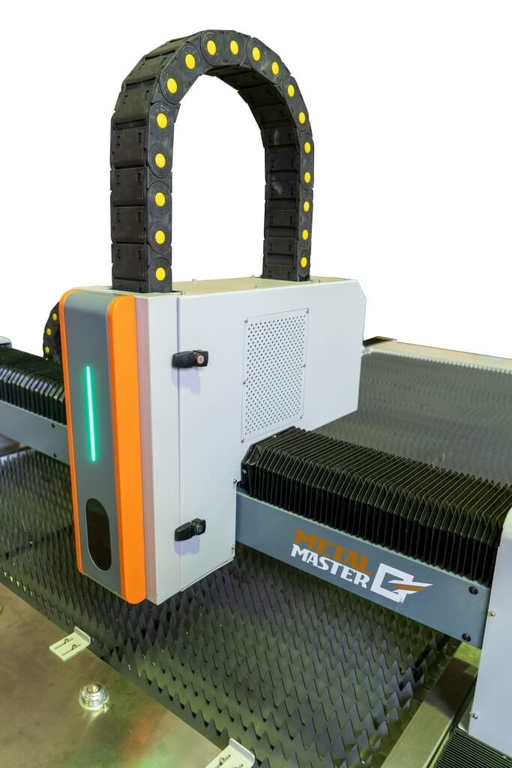

Литой алюминиевый портал повышенной прочности позволяет достигать скорости перемещения 100 м/мин. и ускорения 1G. Легкий и прочный портал обеспечивает лазерам Metal Master высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя. Функция определения положения листа |
 |
Эта функция позволяет определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на столе не ровно, то кромки материала будут определены с помощью датчика и материал будет повёрнут программой в необходимые координаты. Станок оснащен пневматическими компонентами бренда SMC (Япония) |
 |
|
 |

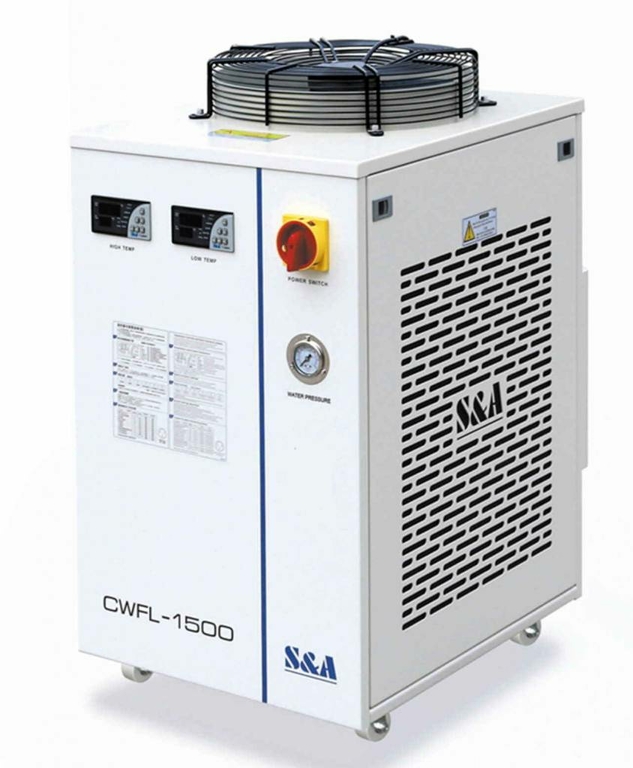

Станок Metal Master MLF-3015R 1500W оснащен водяным Чиллером S&A CWFL-1500w который имеет двойной контур охлаждения, один для лазерной головки, второй для лазерного источника. Водяной Чиллер предотвращает повреждение объектива и зеркал в результате нагрева. Объём бака чиллера составляет 20 литров. Хотелось бы отметить что заливать нужно исключительно дистиллированную воду. |
 |

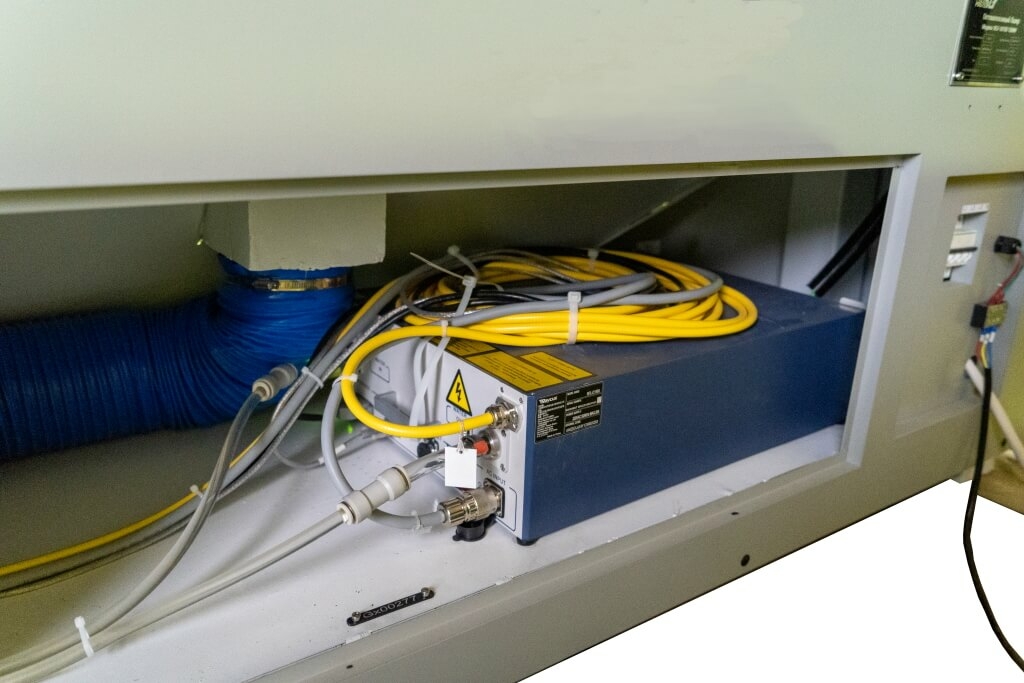

В качестве режущего инструмента в станке используется лазерное излучение, генерируемое источником Raycus на 1,5 кВт со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по оптоволоконному кабелю к режущей головке |
 |

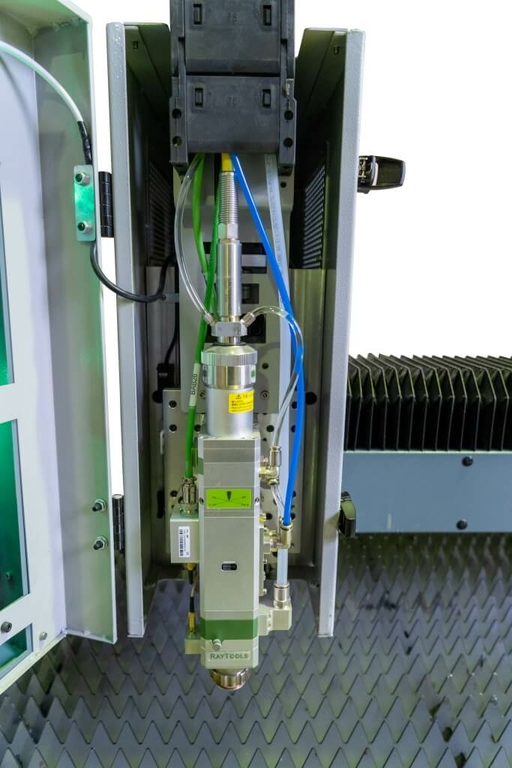

Режущая головка Raytools с автофокусом. Фокусное расстояние определяется и контролируется операционной системой. Не нужно делать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением. Система автоматически отслеживает положение и неровности листа и всегда поддерживает заданную величину фокусного расстояния для качественной резки металла. Лазерная голова может получать из библиотеки настроек параметры, которые хранятся в системе |
 |

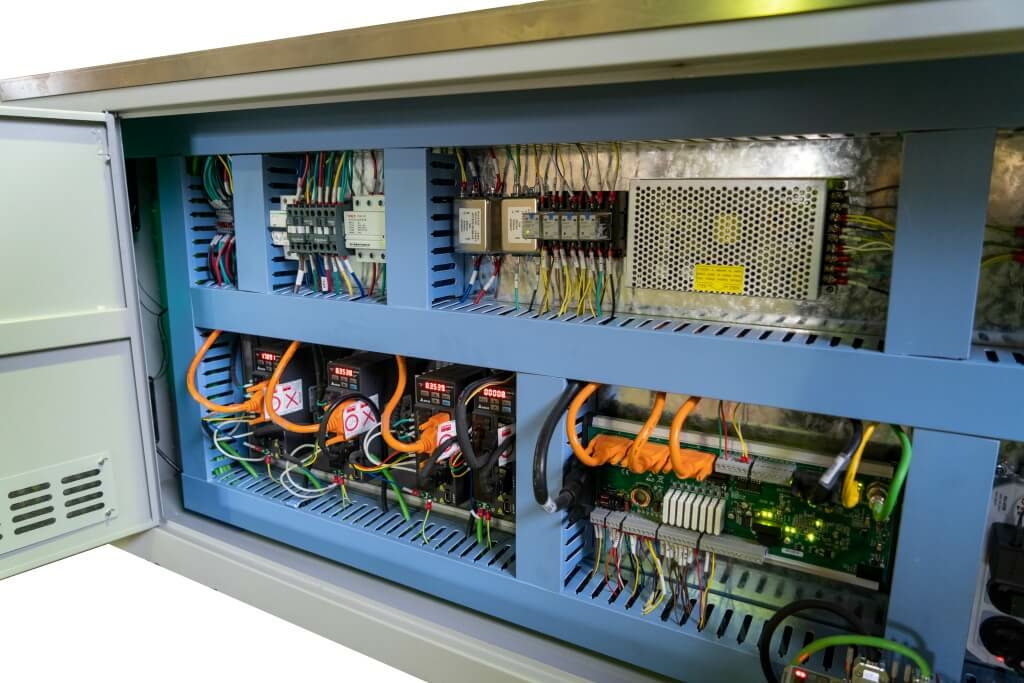

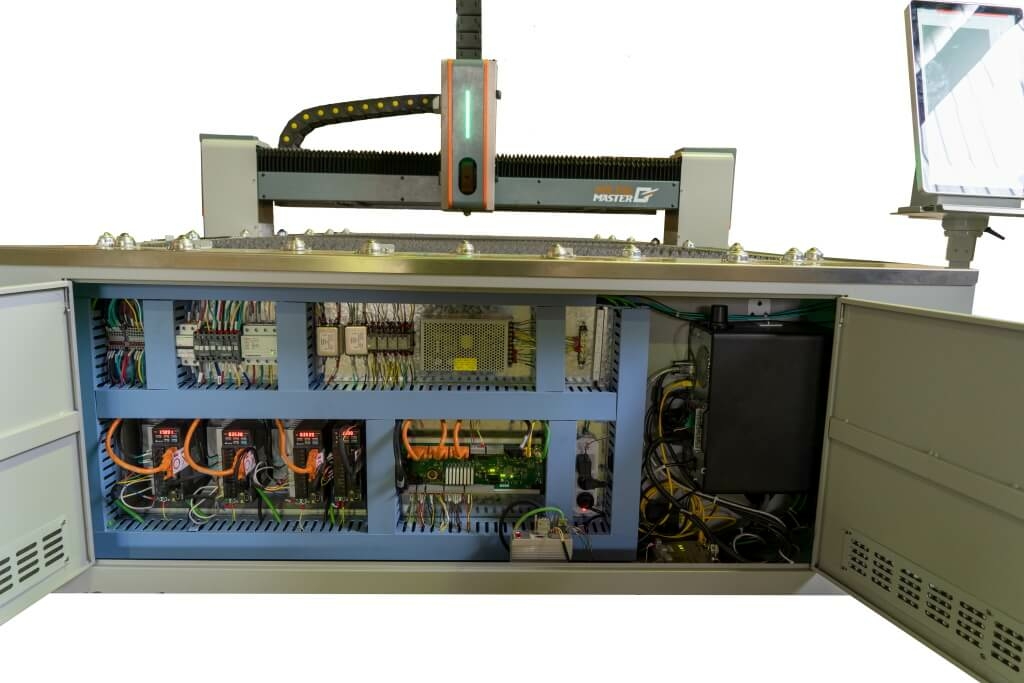

На станке уставлены электрокомпоненты бренда Schneider Electric |
 |

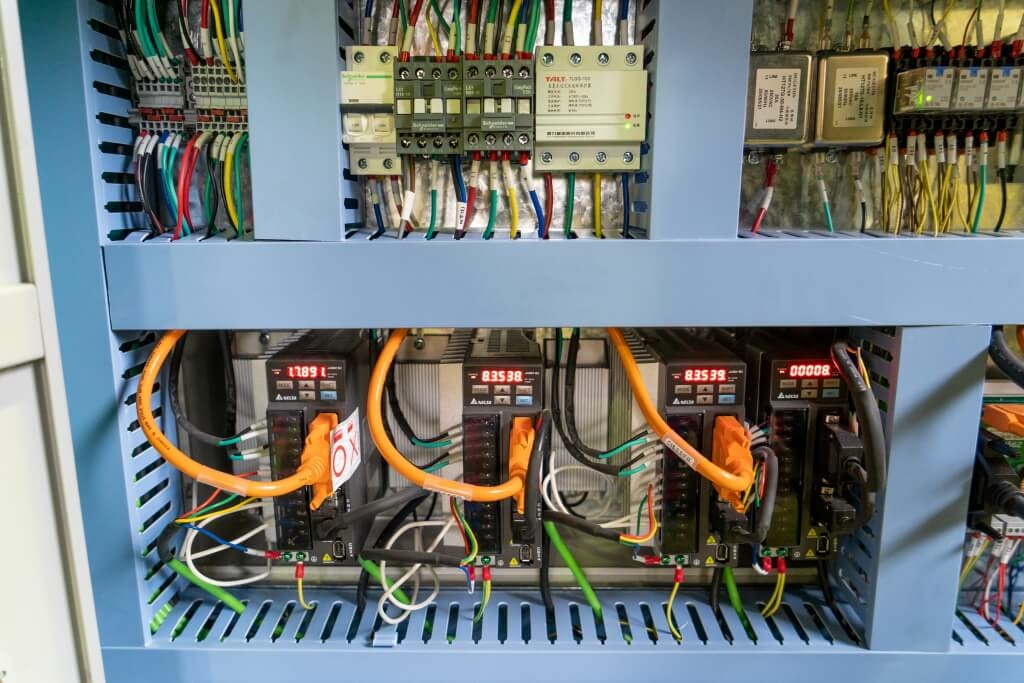

На станке используются серводвигатели бренда FUJI которые позволяют получить высокую точность позиционирования. |
 |
Внутренняя структура станины выполнена из сортового металла, она состоит из множества сварных секций из профильных прямоугольных труб. Для увеличения прочности станины и возможных деформаций, каждая секция усиливается ребрами жесткости. После сварки станина проходит процедуру высокотемпературного отжига для снятия напряжений в металле что обеспечивает высокую стабильность и отсутствие деформации станины по истечению времени. |
 |
Высокоточная ШВП Тайваньской компании TBI установлена на оси Z. Данная ось является одной из самых нагруженных в станке. Большой ресурс и высокая точность ШВП позволяет производить ювелирное позиционирование и повторяемость вертикальных перемещений лазерной головки. |
 |
Тайванские направляющие бренда Hiwin обеспечивают высокую скорость перемещения и точность позиционирования, а также долговечность, несущую способность и плавность работы |
 |

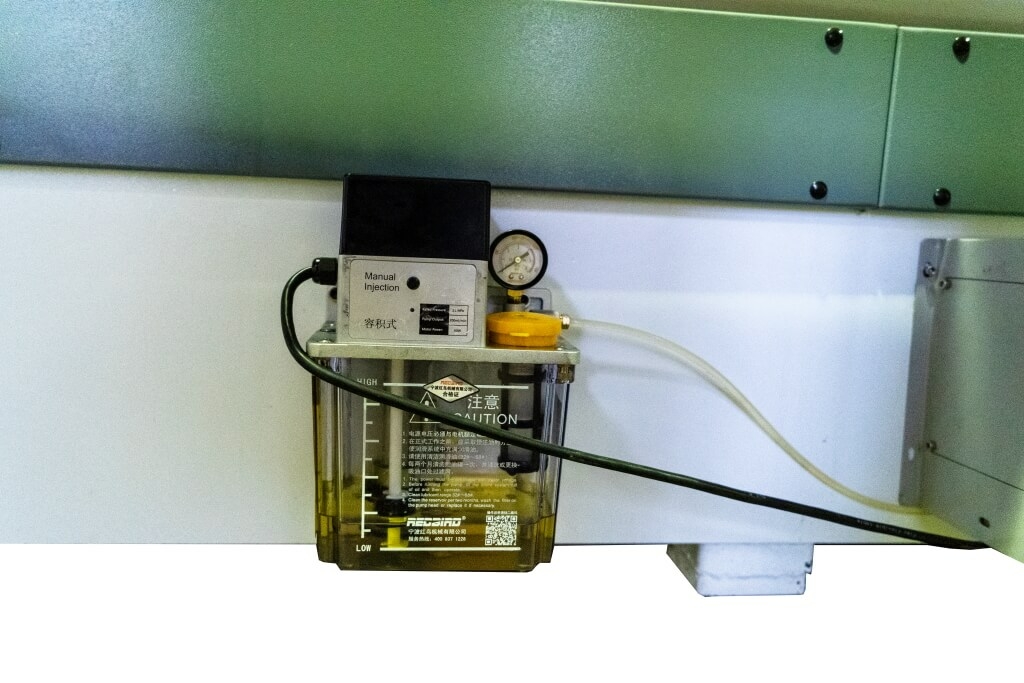

Станок оснащен централизованной автоматической системой подачи смазки, которая используется для смазки направляющих и ШВП, что упрощает обслуживание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок жизни узлов техники. |
 |
Мотор редуктор Японского бренда Shimpo. Это лучшее сочетание цена - качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы. |
 |

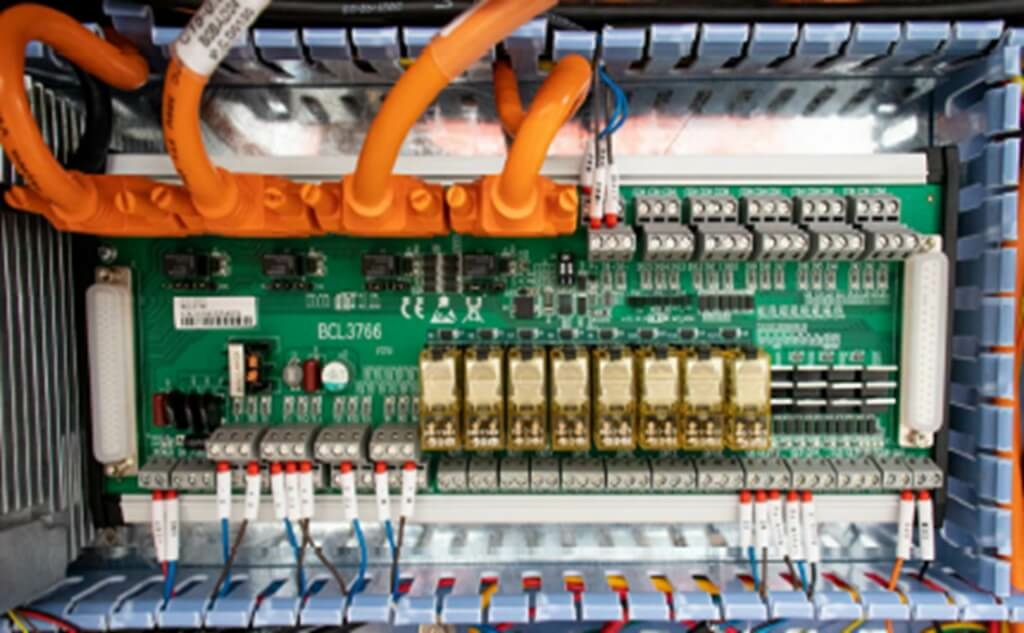

На станке используется программа управления станком СypCut на русском языке c платой управления СypCut2000. Данное программное обеспечение представляет собой систему управления предназначенная для лазерной резки металла, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планирование траектории обработки, раскладку деталей, определение положения листа, моделирование процесса резки. |
 |
Зубчатая рейка бренда YYC обеспечивает высокую точность и долгий срок службы |
 |

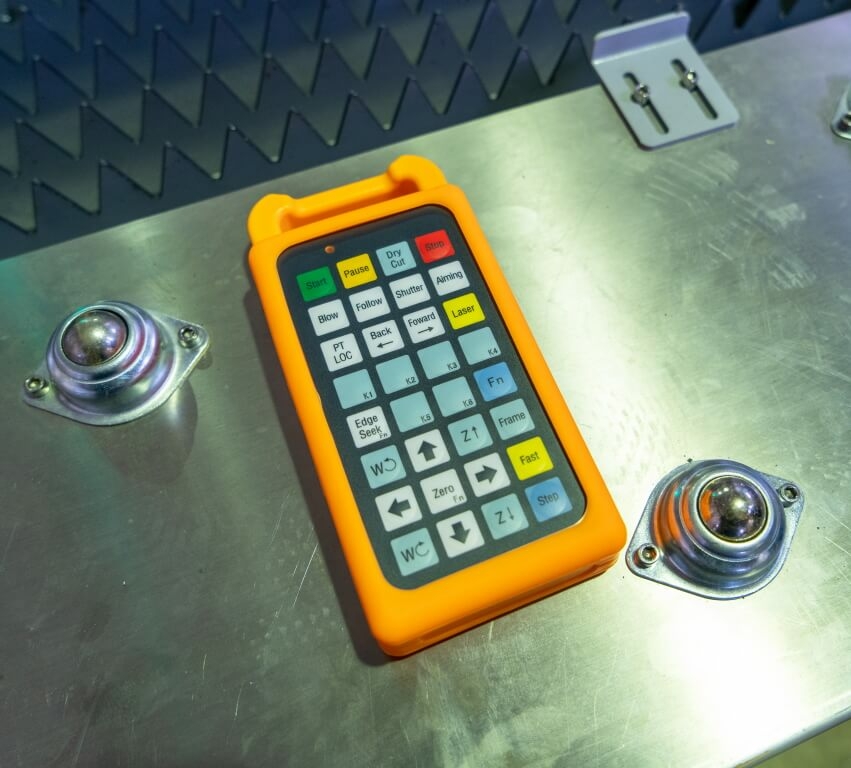

Пульт дистанционного управления лазером позволит увеличить мобильность и удобство работы оператора. |
 |
Цветной монитор для управления станком и эргономичный пульт входят в базовую комплектацию станка. |
 |

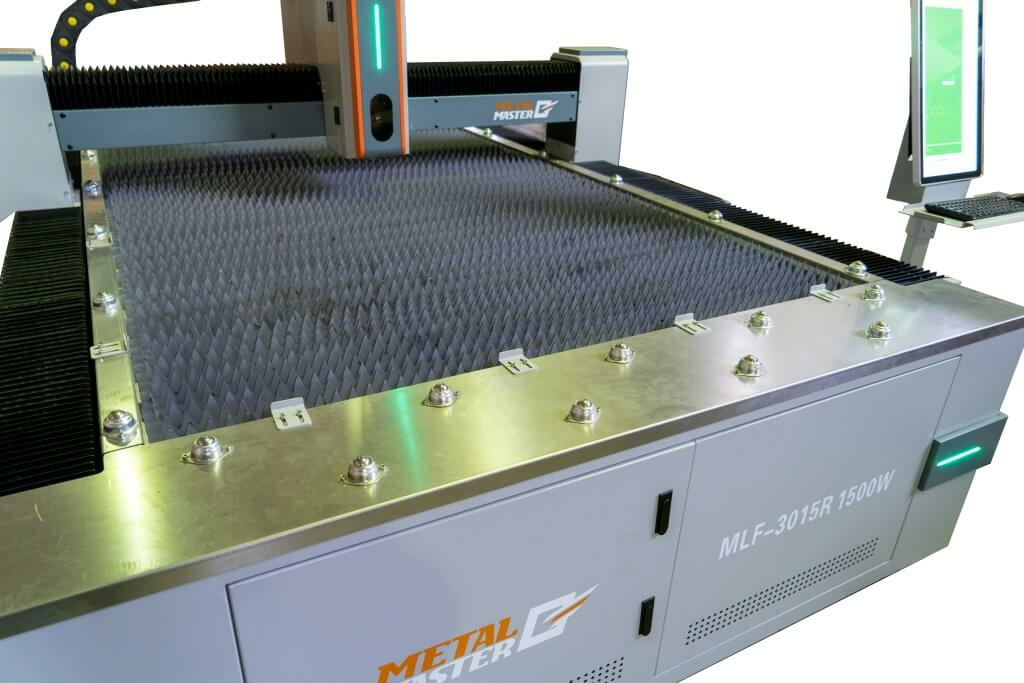

Для удобства расположения листа на станке стол оснащен специальными роликами по всему периметру рабочей зоны. |
 |
С правой стороны расположены кнопки вкл/выкл лазера, компьютера и аварийная кнопка выключения. |
