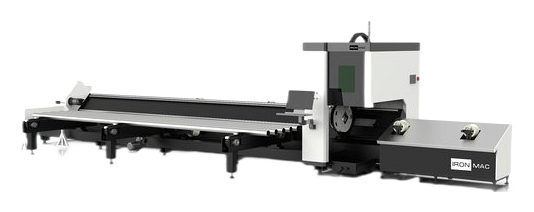

Оптоволоконная установка лазерного раскроя труб IRONMAC T6-230SA2
(голосов 0)
Артикул: 9924896ironmac_t6_230sa2 Код товара: 105336
На складе: много
Модель предназначена для скоростной чистовой резки трубного проката из металлов в автоматизированном режиме: черных, нержавеющих, цветных. Диаметр обработки круглых труб 10 - 160 мм, профильных 10 - 160 мм. Длина обработки до 6300 мм. Режим работы: 1 - 2 смены. Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д.
Область применения IRONMAC T6-230SA2
Оборудование лазерного раскроя применяется во всех отраслях машиностроительной индустрии, авиационно-космической промышленности и т. д. Получаемые изделия
Конструктивные особенности IRONMAC T6-230SA2
 |
Надежная конструкция Наклонная станина с рёбрами жёсткости – равномерно распределяет нагрузку, лучше гасит вибрации и обеспечивает быструю загрузку трубы в зону резки, позволяя производить раскрой труб с высокой точностью. Установка оснащена двумя подвижными патронами что позволяет производить резку практически без отхода. 3 поддерживающих ролика для труб. Приемное устройство длиной 2 м для поддержки труб на выходе. |
 |
Серводвигатели Heichuan (Тайвань) / NOVANCE / YASKAWA (Япония) Имеет множество функций, включая автоматическую настройку, управление положением/скоростью, внутренние последовательности позиционирования и т. д. |
 |
Редукторы MOTOLI (Франция) / KOFON Высокая точность и износостойкость. |
 |
Линейные направляющие Известный бренд T-WIN, высокая точность. |
 |
Прецизионная зубчатая рейка Известный бренд T-WIN, обеспечивает высокую скорость перемещения. |
 |
Пневматические компоненты SMC (Япония) / AirTAC (Тайвань) Высокоэффективная экономия газа. |
 |
Люнет и поддержка трубы Передний и задний пневматические патроны. 3 поддерживающих ролика: дополнительная опора для трубы предотвращает провисание и деформацию трубы, повышает точность резки и продлевает срок службы патрона. |
 |
Швейцарская лазерная головка Raytools с автофокусом Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114 ≤ 6кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22 / 24 мм. Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание. |
 |
Источник лазерного излучения Raycus (Китай) / IPG (Россия) Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны. |
 |
Система управления Tube Pro 3000S / FSCUT 3000 Стандартная, проверенная временем система управления. |
 |
Водяной чиллер TONGFEI / HANLI / S&A Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие. |
 |
Вытяжной вентилятор Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции. |
Технические характеристики IRONMAC T6-230SA2
| Характеристика | Значение |
|---|---|
| Модуль для резки труб | + |
| Сменные паллеты | - |
| Кабинетная защита | - |
| Обрабатываемый металл | тонкий |
| Толщина металла, мм | 20 |
| Система ЧПУ | FSCUT |
| Рабочая зона (Х x Y), мм | 6300 x 230 |
| Перемещение по осям X / Y / Z, мм | 6300 x 230 x - |
| Мощность излучения резонатора, Вт | 3000 |
| Точность геометрического размещения осей X / Y, мм | ≤ 0,02 (от всего расстояния) |
| Макс. скорость портала, м/мин | 140 |
| Точность позиционирования, мкм/м | ± 0,1 |
| Точность репозиционирования, мм/м | ± 0,1 |
| Ускорение осей X / Y, G | 1,5 |
| Ширина реза, мм | 0,1 - 0,5 |
| Шероховатость в зоне реза, мкм | Ra 3,2 - 25,4 |
| Режущая способность, мм | Согласно возможностям резонатора |
| Мин. задаваемое перемещение, мм | 0,001 |
| Сечение направляющих, мм | 30 |
| Макс. нагрузка на патрон, кг | 150 |
| Передача по осям X / Y | Шестерня-рейка APEX (Тайвань) |
| Поддерживаемое программное обеспечение | CAD, CorelDRAW plt., AI., dxf. и т. д. |
| Экран | 21,5″ ЖК |
| Смазка | Автосмазка |
| Фаза | 3 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Класс защиты | IP54 |
| Вид охлаждения | Водяной чиллер |
| Длина волны лазерного излучения, нм | 1070 |
| Общая мощность, кВт | 28,6 |
| Передача по оси Z | Шарико-винтовая пара |
| Длина, мм | 11 500 |
| Ширина, мм | 2700 |
| Высота, мм | 2350 |
| Вес, кг | 5900 |
