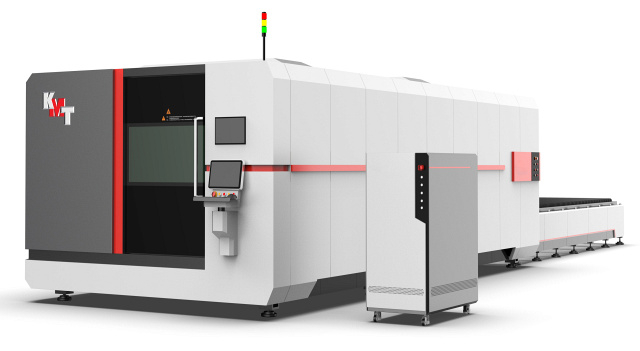

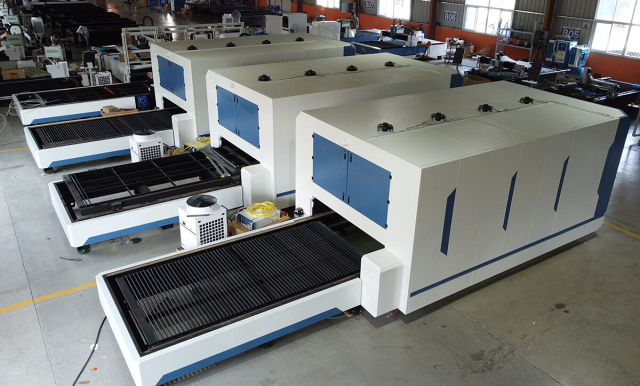

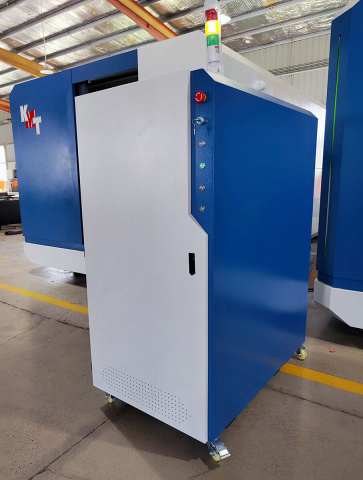

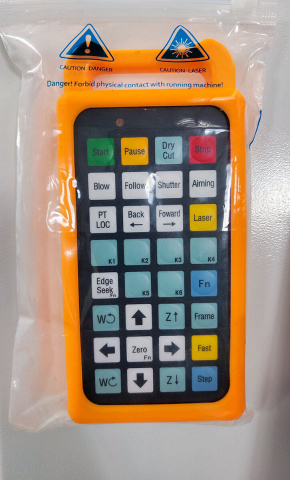

Оптоволоконная установка лазерного раскроя L5
Модель L5 - модель линейки c рабочей зоной от 3000 х 1500 мм, скоростью перемещений портальной системы 120 м/мин. Модель предназначена для работы в 1-3 смены и позиционируется как станок с унифицированными компонентами для работы с большой толщиной листа и высоким качеством резки (резонатор, режущая лазерная голова, стойка ЧПУ и т. д.). Область применения Область применения
Область применения L5
Конструктивные особенности L5
 |

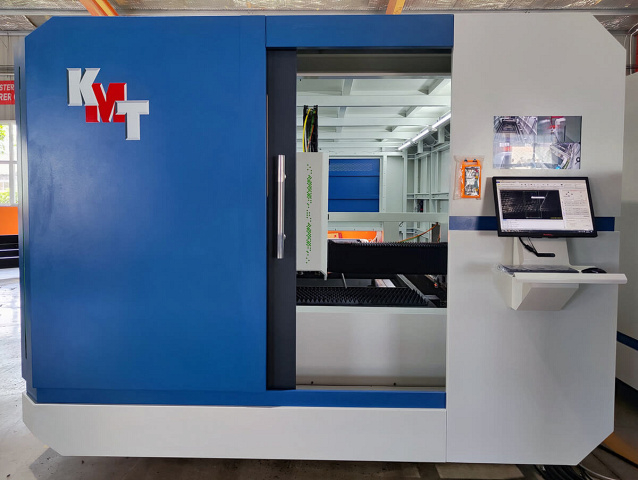

Кабинетная защита Предназначена для снижения уровня шума и защиты обслуживающего персонала от опасного воздействия подвижных частей станка, стружки, смазочно - охлаждающей жидкости. |
 |

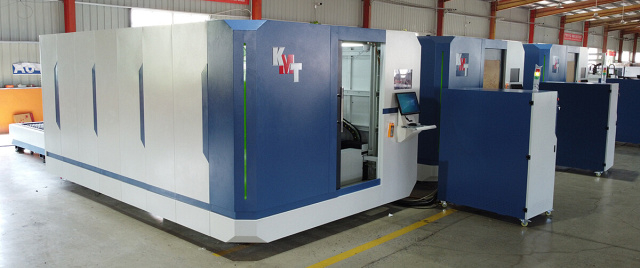

Автоматический сменный стол Сменный стол позволяет легко и безопасно размещать обрабатываемый материал за пределами зоны резания, сохраняя станок от потенциальных повреждений. Стол оснащен двумя паллетами, которые поочередно транспортируются в зону обработки. Такая конструкция обеспечивает загрузку и выгрузку заготовок без остановки станка и позволяет существенно повысить производительность. |
 |
Линейные направляющие HIWIN (Тайвань) Линейные направляющие обеспечивают линейное движение за счет рециркуляции тел качения между профилированным рельсом и подшипниковым блоком. |
Комплектация L5
 |
Резонатор (лазерный источник) Raycus (Китай) Источники Raycus отличаются высокой эффективностью накачки, низким энергопотреблением и отличным качеством луча. |
 |
Режущая голова RAYTOOLS (Швейцария) Лазерные головки с автофокусировкой, выпускаемые в Швейцарии RAYTOOLS AG. Фокусирующая линза может автоматически менять положение в диапазоне 22 мм. Пользователь может непрерывно настраивать фокус через программу, чтобы выполнить быстрое прошивание толстых листов или других толщин и материалов. У головок есть настройки интерфейса, которые позволяют использовать различные волоконные лазеры. |
 |
Серводвигатель FUJI (Япония) Сервоприводы предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики. |
 |
Привод X,Y - рейка-шестерня YYC (Тайвань) Высокая точность, долговечность, закаленная и шлифованная сталь. |
 |
Привод Z - прецизионная ШВП TBI (Тайвань) Шарико-винтовые передачи (ШВП) TBI используются в станках ЧПУ и в устройствах автоматизации. Продукция компании TBI широко применяется в различных промышленных установках европейского производства и на отечественных предприятиях. |
 |
Редуктор SHIMPO (Япония) Планетарные редукторы SHIMPO с соосной конструкцией будут отличным выбором, когда требуется высокая точность и надежность. |
 |
Высокоточные линейные направляющие HIWIN (Тайвань) Линейные направляющие Hiwin предназначены для линейного перемещения узлов и деталей станков и различных автоматизированных промышленных комплексов. |
 |
Электрические элементы SHNEIDER (Франция) Schneider Electric (Франция) - известный бренд, который отличается разнообразием электротехнической продукции. Это сочетание эргономики и практичности, привлекательности и эффектности. Изделия бренда характеризуются прочностью, надежностью, износоустойчивостью. |
 |
Пневматические элементы SMC (Япония) Компания SMC более 60 лет находится на передовых рубежах в области пневмотехнологий. SMC произвело обновление серии компактных цилиндров CQ2, в результате которого появился новый корпус, позволяющий монтаж датчиков положения на любой из 4-х поверхностей, в зависимости от условий монтажа. |
 |
Станина Сегментированная прямоугольная лазерная сварная станина. Внутренняя станина представляет собой сотовую структуру из авиационного металла, сваренную из нескольких прямоугольных труб. Ребра жесткости расположены внутри трубок для увеличения прочности и предела прочности станины на растяжение, они увеличивают сопротивление и стабильность направляющего рельса, чтобы эффективно избежать деформации станины. |
 |

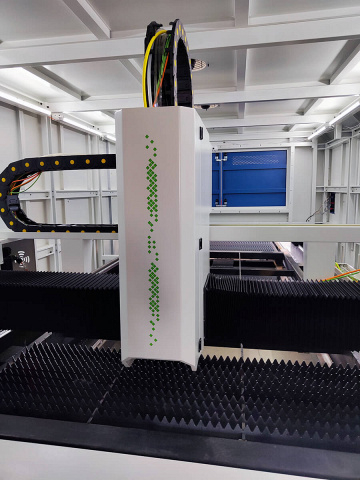

Портал Портал из авиационного алюминия характеризуется высокой прочностью и легкость ю конструкции. Высокая скорость резки и долговечность станка без деформации. |
 |
Автоматический сменный стол Сменный стол позволяет легко и безопасно размещать обрабатываемый материал за пределами зоны резания, сохраняя станок от потенциальных повреждений. Стол оснащен двумя паллетами, которые поочередно транспортируются в зону обработки. Такая конструкция обеспечивает загрузку и выгрузку заготовок без остановки станка и позволяет существенно повысить производительность. |
 |

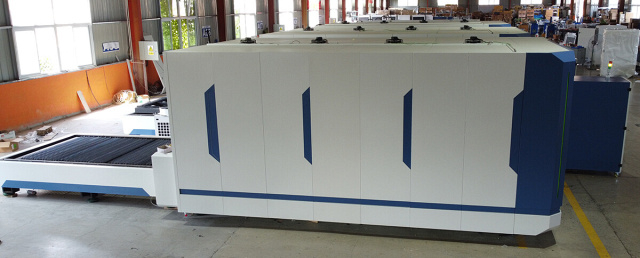

Кабинетная защита Предназначена для снижения уровня шума и защиты обслуживающего персонала от опасного воздействия подвижных частей станка, стружки, смазочно-охлаждающей жидкости. |
 |

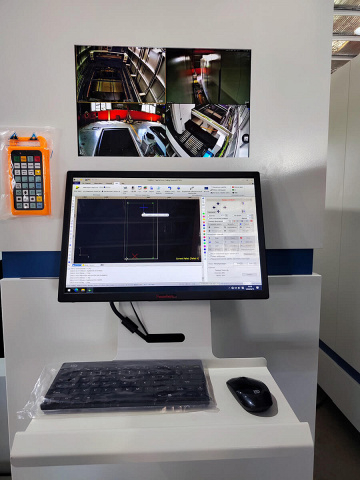

Система мониторинга лазерной резки Позволяет наблюдать в реальном времени за установкой. |
 |
Система автоматической смазки Время и частоту смазки можно регулировать с помощью центральной системы управления, комплексной многоточечной смазки для направляющих, ползунов, реек и т.д. а также автоматического возврата и сбора отработанной смазочной жидкости. |
 |
Чиллер охлаждения HAN'S / S&A Промышленные водяные чиллеры от компании S&A служат для охлаждения оптоволоконных излучателей лазерных станков. Обеспечивает принудительное охлаждение жидкости, циркулирующей в лазерной трубке, поглощая избыточное тепло, которое выделяется при генерации излучения. Чиллер дает возможность более точно контролировать температуру охлаждающей жидкости и поддерживать ее значение на заданном уровне. |
Технические характеристики L5
| Характеристика | Значение |
|---|---|
| ЦЕНА | 4 359 115 ₽ |
| ЦЕНА ПО АКЦИИ | 3 629 105 ₽ |
| Модуль для резки труб | - |
| Сменные паллеты | + |
| Кабинетная защита | + |
| Обрабатываемый металл | тонкий |
| Толщина металла, мм | 20 |
| Система ЧПУ | FSCUT / Beckhoff |
| Рабочая зона (Х x Y), мм | 3000 x 1500 |
| Перемещение по осям X / Y / Z, мм | 3040 x 1525 x 200 |
| Мощность излучения резонатора, Вт | 3000 |
| Макс. скорость портала, м/мин | 120 |
| Точность позиционирования, мкм/м | ± 0,02 |
| Точность репозиционирования, мм/м | 0,03 |
| Ускорение осей X / Y, G | 2 |
| Ширина реза, мм | 0,1 - 0,5 |
| Шероховатость в зоне реза, мкм | Ra 3,2 - 25,4 |
| Режущая способность, мм | 0,1 - 25 |
| Мин. задаваемое перемещение, мм | 0,001 |
| Сечение направляющих, мм | 30 |
| Макс. нагрузка на стол, кг | 2000 |
| Передача по осям X / Y | Шестерня-рейка YYC (Тайвань) |
| Поддерживаемое программное обеспечение | CAD, CorelDRAW plt., AI., dxf. и т. д. |
| Экран | 23″ ЖК |
| Смазка | Централизованная система смазки |
| Фаза | 3 |
| Напряжение, В | 380 |
| Частота, Гц | 50 / 60 |
| Класс защиты | IP54 |
| Вид охлаждения | Водяной чиллер |
| Длина волны лазерного излучения, нм | 1070 |
| Общая мощность, кВт | 30 |
| Передача по оси Z | Шарико-винтовая пара |
| Ускорение оси Z, G | 1,5 |
| Длина, мм | 8850 |
| Ширина, мм | 3010 |
| Высота, мм | 2340 |
| Вес, кг | 4300 |
