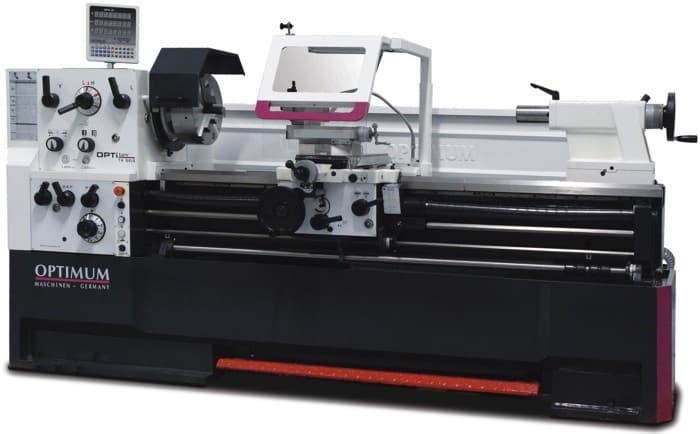

Токарно-винторезный настольный станок Optimum TH5620
(голосов 0)
Артикул: opt3462170 Код товара: 20886
На складе: много
Преимущества токарно-винторезного станка Optimum TH5620:
- Высокое качество изготовления
- Надежность и долговечность
- Простота в эксплуатации
- Широкий диапазон настроек
- Эффективное гарантийное обслуживание
Особенности токарно-винторезного станка optimum th5620:
- Мощность: 1,5 кВт
- Диаметр обработки: до 200 мм
- Длина обработки: до 500 мм
- Скорость вращения шпинделя: от 50 до 2000 об/мин
Назначение и сферы применения токарно-винторезного станка optimum th5620:
Назначение:
Токарно-винторезный настольный станок Optimum TH5620 предназначен для точной обработки деталей из металла, пластика и других материалов.
Сферы применения:
- Машиностроение
- Производство запчастей
- Ремонтные мастерские
- Промышленные предприятия
Токарно-винторезный станок Optimum TH5620 позволяет обрабатывать заготовки длиной до 1500 мм включительно, из широкого спектра различных металлов и сплавов в большом диапазоне режимов резания.
Описание токарно-винторезного настольного станка optimum th5620
Станок предназначен для промышленного применения и отличаются надежностью, неприхотливостью и ремонтопригодностью.
Нарезаемые резьбы – метрические, дюймовые, модульные и трапецеидальные.
Преимущества токарно-винторезного настольного станка optimum th5620
- Мощный токарный станок для серийного производства.
- Усовершенствованный аналог токарных станков D560x1500 / 2000 / 3000.
- Закаленные и шлифованные направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Закаленные шлифованные шестерни и валы передней бабки.
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
- Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
- Радиальное биение шпинделя менее 0,015 мм
- Быстросменный картриджный резцедержатель.
- Устройство цифровой индикации DPA 21 для точного и удобного измерения перемещений.
- Центральная система смазки направляющих.
- Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
- Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками.
- Механический тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
- Цена деления лимба маховика пиноли задней бабки 0,025 мм
- Правое/левое направление вращения шпинделя
- Защитный экран
- Станочный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Возможна установка привода быстрого хода суппорта
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
Технические характеристики токарно-винторезного станка optimum th5620
| Электропитание | |
| Двигатель | 7,5 кВт 380 В ~50 Гц |
| Система подачи сож | 100 Вт |
| Станочные данные | |
| Высота центров | 280 мм |
| Наибольшая длина обрабатываемой детали | 2000 мм |
| Наибольший диаметр обработки над станиной | 560 мм |
| Наибольший диаметр обработки над суппортом | 355 мм |
| Наибольший диаметр обработки над выемкой станины | 790 мм |
| Длина выемки станины | 150 мм |
| Ширина станины | 350 мм |
| Частота вращения шпинделя | 25 - 1600 об/мин |
| Количество ступеней | 12 |
| Внутренний конус шпинделя | МК 7 |
| Присоединительная поверхность шпинделя | Camlock ASA D1 - 8" |
| Диаметр сквозного отверстия в шпинделе | 80 мм |
| Ход верхней каретки суппорта | 130 мм |
| Ход поперечной каретки суппорта | 310 мм |
| Продольная подача (35 подач) | 0,059 - 1,646 мм/об |
| Поперечная подача (35 подач) | 0,020 - 0,573 мм/об |
| Пределы шага нарезаемых метрических резьб (47 шагов) | 0,2 - 14 мм |
| Пределы шага нарезаемых дюймовых резьб (60 шагов) | 2 - 112 ниток на дюйм |
| Пределы шага нарезаемых трапецеидальных резьб (50 шагов) | 4 - 112 |
| Пределы шага нарезаемых модульных резьб (34 шага) | 0,1 - 7 |
| Максимальная высота державки резца | 32 мм |
| Внутренний конус пиноли задней бабки | МК 5 |
| Диаметр задней бабки | 75 мм |
| Ход пиноли задней бабки | 180 мм |
| Габаритные размеры | |
| Длина | 3340 мм |
| Ширина | 1150 мм |
| Высота | 1460 мм |
| Масса станка | 2650 кг |
Комплект поставки
- Станок Optimum TH5620
- Быстросменный картриджный резцедержатель SWH 7-С.
- Сменная державка 32х150 мм тип D - 1 шт.
- Оправка переходная МK 7 - МK 5.
- Упорный центр МК 5.
- Неподвижный люнет, проходное отверстие макс. 165 мм.
- Подвижный люнет, проходное отверстие макс. 95 мм.
- Станочный светильник.
- Резбоуказатель.
- Система подачи СОЖ.
- Комплект сменных шестерен гитары.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Упаковка
