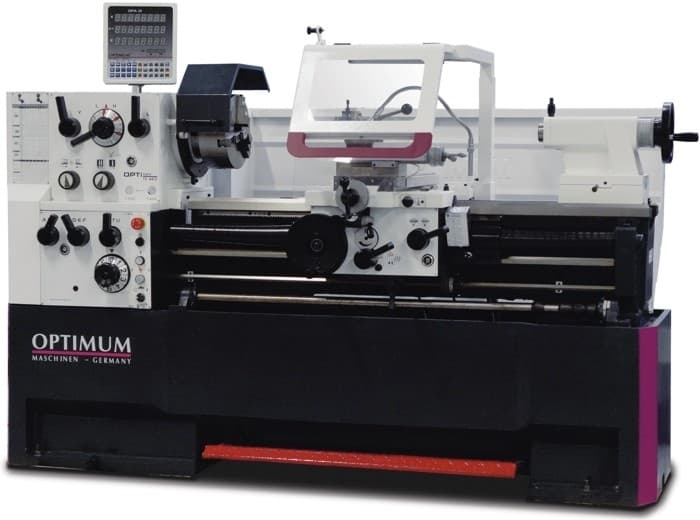

Токарно-винторезный Optimum TH4620
Токарно-винторезный Optimum TH4620
Новейшая модель токарно-винторезного станка Optimum TH4620 от компании 'Невастанкомаш' - это надежное и мощное оборудование для производства деталей высокой точности. Этот станок сочетает в себе высокую производительность, точность и надежность, что делает его идеальным выбором для промышленных предприятий различных отраслей.
Преимущества:
- Мощный двигатель обеспечивает высокую производительность и эффективность работы
- Высокая точность обработки деталей благодаря современной системе ЧПУ
- Надежность и долговечность конструкции
- Простота в использовании и обслуживании
- Широкий спектр функциональных возможностей для выполнения различных операций
Особенности:
- Максимальный диаметр обработки до 460 мм
- Максимальная длина обработки до 2000 мм
- Система автоматического подачи инструмента
- Интегрированная система охлаждения
Назначение:
Токарно-винторезный станок Optimum TH4620 предназначен для точной обработки металлических деталей различной сложности. Он идеально подходит для производства запчастей, инструментов, оборудования и других изделий, требующих высокой точности и качества исполнения.
Сферы применения:
Этот станок находит применение на предприятиях машиностроения, автомобилестроения, металлообработки, а также в других отраслях промышленности, где требуется высокоточная обработка металлических деталей.
Токарно-винторезный станок Optimum TH4620 с УЦИ позволяет обрабатывать заготовки длиной до 1000 мм включительно, из широкого спектра различных металлов и сплавов в большом диапазоне режимов резания. Нарезаемые резьбы – метрические, дюймовые, модульные и трапецеидальные.
Описание токарно-винторезного станка Optimum TH4620
Станки предназначены для промышленного применения и отличаются надежностью, неприхотливостью и ремонтопригодностью.
Преимущества токарно-винторезного станка Optimum TH4620
- Мощный токарный станок для серийного производства.
- Усовершенствованный аналог токарных станков D460x1000/1500/2000 DPA.
- Закаленные и шлифованные направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Закаленные шлифованные шестерни и валы передней бабки.
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
- Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
- Радиальное биение шпинделя менее 0,015 мм
- Быстросменный картриджный резцедержатель.
- Устройство цифровой индикации DPA 21 для точного и удобного измерения перемещений.
- Центральная система смазки направляющих.
- Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
- Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками.
- Механический тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
- Цена деления лимба маховика пиноли задней бабки 0,025 мм
- Правое/левое направление вращения шпинделя
- Защитный экран
- Станочный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
Технические характеристики токарно-винторезного станка Optimum TH4620
| Двигатель | 5,5 кВт 380 В ~50 Гц |
| Система подачи сож | 100 Вт |
| Станочные данные | |
| Высота центров | 230 мм |
| Наибольшая длина обрабатываемой детали | 2000 мм |
| Наибольший диаметр обработки над станиной | 465 мм |
| Наибольший диаметр обработки над суппортом | 224 мм |
| Наибольший диаметр обработки над выемкой станины | 690 мм |
| Длина обработки в выемке станины | 240 мм |
| Ширина станины | 300 мм |
| Частота вращения шпинделя | 25 - 2000 об/мин |
| Количество ступеней | 12 |
| Внутренний конус шпинделя | МК 6 |
| Присоединительная поверхность шпинделя | Camlock ASA D1 - 6" |
| Диаметр сквозного отверстия в шпинделе | 58 мм |
| Ход верхней каретки суппорта | 125 мм |
| Ход поперечной каретки суппорта | 285 мм |
| Продольная подача (42 подачи) | 0,031 - 1,7 мм/об |
| Поперечная подача (42 подачи) | 0,014 - 0,784 мм/об |
| Пределы шага нарезаемых метрических резьб (41 шаг) | 0,1 - 14 мм |
| Пределы шага нарезаемых дюймовых резьб (41 шаг) | 2 - 112 ниток на дюйм |
| Пределы шага нарезаемых трапецеидальных резьб (50 шагов) | 4 - 112 |
| Пределы шага нарезаемых модульных резьб (34 шага) | 0,1 - 7 |
| Максимальная высота державки резца | 25 мм |
| Внутренний конус пиноли задней бабки | МК 4 |
| Диаметр задней бабки | 60 мм |
| Ход пиноли задней бабки | 130 мм |
| Габаритные размеры | |
| Длина | 3250 мм |
| Ширина | 1245 мм |
| Высота | 1570 мм |
| Масса станка Opti TH4620 | 1945 кг |
Комплектация
- Станок Opti TH4620
- Быстросменный картриджный резцедержатель SWH 5-В.
- Сменная державка 25х120 мм тип D - 1 шт.
- Оправка переходная МK 6 - МK 4.
- Упорный центр МК 4.
- Неподвижный люнет, проходное отверстие макс. 160 мм.
- Подвижный люнет, проходное отверстие макс. 100 мм.
- Станочный светильник.
- Резбоуказатель.
- Система подачи СОЖ.
- Комплект сменных шестерен гитары.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации на русском языке.
- Упаковка.
