Токарно-винторезный станок Optimum TH3309
Токарно-винторезный станок Optimum TH3309
Вы ищете надежное и высококачественное промышленное оборудование для вашего производства? Тогда токарно-винторезный станок Optimum TH3309 от компании 'Невастанкомаш' - это именно то, что вам нужно!
Особенности и преимущества:
- Мощность и производительность: станок Optimum TH3309 обладает высокой мощностью и производительностью, что позволяет эффективно выполнять различные виды обработки металла.
- Точность и надежность: благодаря высокому качеству сборки и использованию прочных материалов, этот станок обеспечивает точность и надежность работы на протяжении долгого времени.
- Удобство использования: станок оснащен интуитивно понятным управлением, что делает его простым в эксплуатации даже для новичков.
- Многофункциональность: благодаря разнообразным настройкам и возможностям, этот станок подойдет для широкого спектра задач.
Назначение и сферы применения:
Токарно-винторезный станок Optimum TH3309 идеально подходит для производственных предприятий, занимающихся металлообработкой. Он может использоваться для изготовления деталей, резьбы, фрезерования и других операций, требующих точности и высокой производительности.
Не упустите возможность приобрести токарно-винторезный станок Optimum TH3309 и улучшить производственные процессы на вашем предприятии!

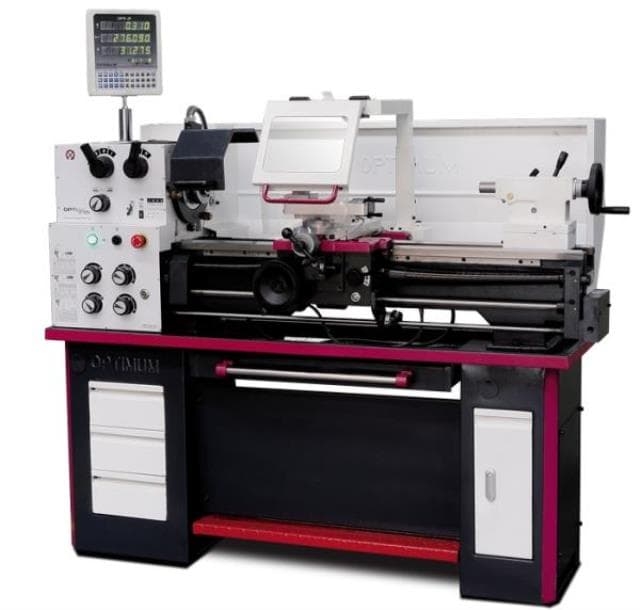

Токарно-винторезный станок Optimum TH3309 DPA с УЦИ позволяет обрабатывать заготовки длиной до 920 мм включительно, из широкого спектра различных металлов и сплавов в большом диапазоне режимов резания. Нарезаемые резьбы – метрические, дюймовые, модульные и трапецеидальные. Станки предназначены для промышленного применения и отличаются надежностью, неприхотливостью и ремонтопригодностью.
Преимущества токарно-винторезного станка optimum th3309
- Точный токарный станок с отличным комплектом поставки.
- Закаленные и шлифованные направляющие станины.
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Радиальное биение шпинделя менее 0,015 мм
- Быстрое и удобное переключение скоростей и подач.
- Передняя бабка, коробка подач и фартук работают в масляной ванне.
- Механический тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
- Цена деления лимба маховика пиноли задней бабки 0,025 мм
- Правое/левое направление вращения шпинделя
- Защитный экран
- Станочный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
Технические характеристики токарного станка optimum th3309
| Электропитание | ||
| Двигатель | 1,5 кВт 380 В ~50 Гц | 2,2 кВт 220 В ~50 Гц |
| Станочные данные | ||
| Высота центров, мм | 156 | |
| Наибольшая длина обрабатываемой детали, мм | 830 | |
| Наибольший диаметр обработки над станиной, мм | 350 | |
| Наибольший диаметр обработки над суппортом, мм | 196 | |
| Наибольший диаметр обработки над выемкой станины, мм | 170 | |
| Длина выемки станины, мм | 430 | |
| Частота вращения шпинделя, об/мин | 60 - 2000 | 12 - 2250 |
| Количество ступеней | 16 | 8, бесступенчато |
| Внутренний конус шпинделя | МК 5 | |
| Присоединительная поверхность шпинделя | Camlock ASA D1 - 4" | |
| Диаметр сквозного отверстия в шпинделе, мм | 38 | |
| Ширина станины, мм | 181 | |
| Ход верхней каретки суппорта, мм | 98 | |
| Ход поперечной каретки суппорта, мм | 164 | |
| Внутренний конус пиноли задней бабки | МК 3 | |
| Ход пиноли задней бабки, мм | 110 | |
| Продольная подача, мм/об (32 подачи) | 0,052 - 1,392 | |
| Поперечная подача, мм/об (32 подачи) | 0,014 - 0,380 | |
| Пределы шага нарезаемых метрических резьб, мм (26 шагов) | 0,4 - 7 | |
| Пределы шага нарезаемых дюймовых резьб, ниток на дюйм (34 шага) | 4 - 56 | |
| Высота державки резца, мм | 16 | |
| Габаритные размеры | ||
| Длина, мм | 1685 | |
| Ширина, мм | 745 | |
| Высота, мм | 1320 (DPA - 1590) | 1590 |
| Масса станка, кг | 430 | |
Комплект поставки:
- Станок Optimum TH3309
- Неподвижный люнет.
- Подвижный люнет.
- Подставка под станок.
- Защитное ограждение.
- Поддон для стружки.
- Кожух патрон.
- Станочный светильник
- Резьбоуказатель
- 4-х позиционный резцедержатель.
- Сменные шестерни.
- Комплект обслуживающего инструмента.
- Первая заправка маслом Mobil.
- Руководство по эксплуатации на русском языке.
- Упаковка.
Отзывы к "Токарно-винторезный станок Optimum TH3309":
Пока нет отзывов
