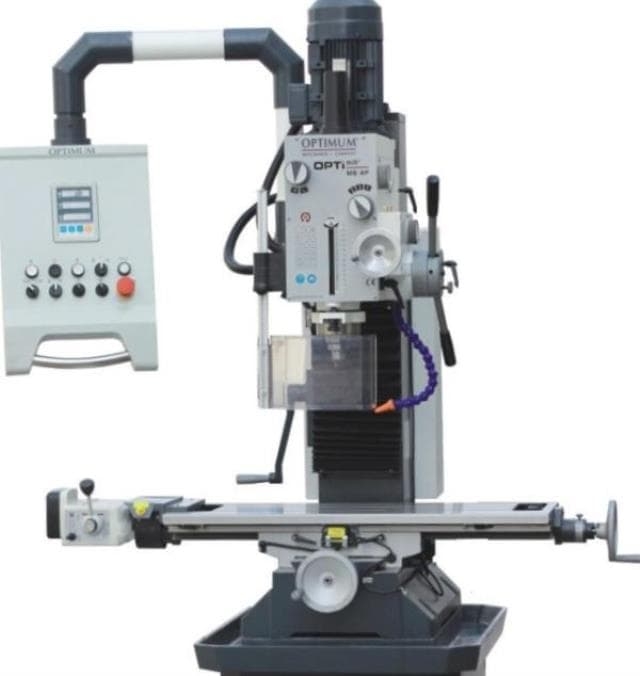

Станок универсально-фрезерный настольный Optimum MB4P

Преимущества станка Optimum MB4P:

• Высокая производительность
• Надежность и долговечность
• Простота в использовании
• Разнообразие функций и возможностей
• Компактный размер, удобный для использования на предприятии

Особенности станка Optimum MB4P:

• Универсальность - возможность фрезерования, сверления, нарезания резьбы и других операций
• Высокая точность обработки деталей
• Регулируемая скорость вращения шпинделя
• Подача по координатам XYZ

Назначение станка Optimum MB4P:

Станок универсально-фрезерный настольный Optimum MB4P предназначен для обработки металлических и неметаллических деталей, изготовления прецизионных деталей, прототипов и малосерийных производств.

Сферы применения станка Optimum MB4P:

• Машиностроение
• Автопромышленность
• Электротехническая отрасль
• Производство мебели и декоративных изделий

Описание фрезерного станка Optimum MB4P

Универсально-фрезерный настольный станок Optimum MB4P предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства. Имеет УЦИ и резьбонарезные функции.

Предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Особенности конструкции

• Универсальный фрезерный станок с автоматической подачей, УЦИ и резьбонарезными функциями.
• Массивные чугунные корпус и основание, рассчитанные на восприятие больших нагрузок.
• Opti MB4P имеет массивный стол с точной геометрией и низкой шероховатостью.
• Широкий диапазон числа оборотов шпинделя 95 - 3200 об/мин.
• Автоматическая подача пиноли.
• Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм.
• Масляная ванна зубчатого приводного механизма шпинделя.
• Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
• Два режима подачи пиноли: черновая и точная микрометрическая.
• Режим резьбонарезания - автоматический реверс при смене направления подачи пиноли.
• Поворотная на ± 45° фрезерная головка с возможностью работы на Opti MB4P в любом промежуточном положении.
• Высокопроизводительный и экономичный 2-скоростной асинхронный электродвигатель.
• Правое-левое вращение шпинделя.
• Автоматическая подача по оси Х с быстрым ходом и регулируемыми конечными выключателями.
• Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
• Эргономичная поворотная панель управления.
• Защита направляющих от попадания стружки.
• Система подачи СОЖ в зону резания.
• Массивная чугунная подставка под станок.
• Большеразмерный защитный экран с конечным выключателем.
• Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола.

Главные аргументы: качество, эффективность и цена

• Универсальный фрезерный станок с автоматической подачей, УЦИ и резьбонарезными функциями.
• Массивные чугунные корпус и основание, рассчитанные на восприятие больших нагрузок.
• Массивный стол с точной геометрией и низкой шероховатостью.
• Широкий диапазон числа оборотов шпинделя 95 - 3200 об/мин.
• Автоматическая подача пиноли.
• Качественные роликоподшипники обеспечивают радиальное биение шпинделя менее 0,015 мм.
• Масляная ванна зубчатого приводного механизма шпинделя.
• Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками.
• Два режима подачи пиноли: черновая и точная микрометрическая.
• Режим резьбонарезания - автоматический реверс при смене направления подачи пиноли.
• Поворотная на ± 45° фрезерная головка с возможностью работы в любом промежуточном положении.
• Высокопроизводительный и экономичный 2-скоростной асинхронный электродвигатель.
• Правое-левое вращение шпинделя.
• Автоматическая подача по оси Х с быстрым ходом и регулируемыми конечными выключателями.
• Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт.
• Эргономичная поворотная панель управления.
• Защита направляющих от попадания стружки.
• Система подачи СОЖ в зону резания.
• Массивная чугунная подставка под станок входит в комплект поставки.
• Большеразмерный защитный экран с конечным выключателем.
• Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола.

Комплект поставки Optimum MB4P

• Комплект инструмента для обслуживания.
• Подставка под станок
• Руководство по эксплуатации на русском языке.

Рекомендуемые дополнительные принадлежности

	Номер арт.	Цена, руб. с НДС
	857 4018	Подставка под станок
	335 4110	Станочные тиски FMSN 100
	335 4125	Станочные тиски FMS 125
	335 4178	Трехосевые станочные тиски Optimum MV3-125
	335 2016	Набор зажимных приспособлений SPW 10
	335 6150	Горизонтально-вертикальный делительный стол RT150
	335 6125	Делительная головка TA125
	353 6303	Сверлильный патрон 1-13 мм BT 30
	353 6304	Цанговый патрон BT 30 / ER 32
	344 1122	Набор цанг ER32 18 шт. 3-20 мм
	335 2118	Набор твердосплавных фрез 3 - 12 мм 18 шт.
	335 2116	Набор твердосплавных радиусных фрез 4 - 8 мм 9 шт.
	353 6305	Переходная оправка BT 30 - МК 2
	353 6306	Оправка для торцевых фрез BT 30 / 27 мм
	353 6189	Торцевая фреза ø63 мм со сменными пластинами
	385 0010	Магнитный стружкосборщик Chipmag

• Низкорасположенный зажимный механизм, обеспечивающий надежный зажим заготовки. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие и сменные губки. Защищенный ходовой винт. Переставляемые наружу губки для обратного зажима заготовки. Поворотное на 360° съемное основание.

Станочные тиски FMS 125

• Жесткая конструкция, оптимальная для фрезерных, шлифовальных и сверлильных работ. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие поверхности. Закаленные и шлифованные сменные губки. Поворотное на 360° съемное основание.

Набор зажимных приспособлений SPW 12

• Предназначен для закрепления на рабочем столе станка заготовок различной формы, в т.ч. такой, крепление которых в станочных тисках затруднено или невозможно. Включает 52 зажимных приспособления в удобном пластиковом настенном держателе.В набор входят: зажимные болты длиной 75 / 100 / 125 / 150 / 175 / 200 мм - 24 шт., зажимные сухари для Т-образных пазов - 4 шт., зажимные гайки - 6 шт., удлиняющие гайки - 6 шт., зажимные призмы - 6 шт., зажимные блоки - 6 шт.

Горизонтально-вертикальный делительный стол RT200

• Отличный круглый стол из высококачественного чугуна. Надежный и точный. Прецизионные подшипники. Рассчитан на высокую нагрузку. Большое проходное отверстие для обработки длинных заготовок. Быстрое прямое деление для применения в массовом производстве. Закаленный и шлифованный червяк. Передаточное отношение 90 : 1. 360°-шкала рабочего стола. 1 оборот маховика соответствует повороту стола на 4°. Цена деления маховика 2’ (2 минуты). Деление по шкале маховика. Может быть оснащен ЧПУ.

Делительная головка TA125

• Поворот на угол от -10° до 90°. Закаленный и шлифованный червяк. Прецизионные конические роликоподшипники. Передаточное отношение 40:1. Полный оборот маховика соответствует вращению стола на 9°. Закаленный и шлифованный главный делительный диск ( деление на 24). Возможность установки в переднюю опору цангового патрона Морзе 2 / ER25.

Цанговый патрон MK4 / ER32 + 18 цанг 3 - 20 мм

• Цанговый патрон, 18 цанг 3 - 20 мм и зажимный ключ в пластиковом кофре.

Набор быстрорежущих фрез 3 - 20 мм 20 шт.

• Фрезы из быстрорежущей стали с покрытием из нитрида титана. Покрытие из нитрида титана, нанесенное в среде инертного газа, обеспечивает увеличение твердости и стойкости инструмента в 2-5 раз. Удвоенная производительность. Отличное качество обработанной поверхности. 10 фрез по DIN 327 D (два режущих лезвия, предназначены для фрезерования шпоночных и кольцевых пазов (посадка Р9), вертикального и бокового фрезерования. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм). 10 фрез по DIN 844 В (четыре режущих лезвия, правосторонняя спираль 30° для ускоренного отвода стружки, для материалов нормальной и повышенной твердости. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм).

Набор твердосплавных фрез 3 - 12 мм 18 шт.

• Твердосплавные фрезы с покрытием (TiALN). 18 шт.: размер 3 шт. x ?3 мм / 3 шт. x ?4 мм / 3 шт. x ?6 мм / 3 шт. x ?8 мм / 3 шт. x ?10 мм / 3 шт. x ?12 мм. 4 режущих кромки. Центральная кромка, облегчающая врезание. Эффективный угол реза 35°.

Торцевая фреза ?52 мм / МК4 со сменными пластинами

• Универсальная торцевая фреза для обработки черных и цветных сплавов. Для плоскости и фасонного фрезерования. Высокая плоскостность и малое радиальное биение. Точное деление головки фрезы обеспечивает плавный и равномерный съем стружки. Монолитная конструкция обеспечивает большую точность и меньшие габариты по сравнению с раздельными фрезой и оправкой. Специальная геометрия фрезы, адаптированная для высокоскоростного фрезерования. Стандартные сменные пластины. Высокая экономичность - при затуплении режущих пластин просто поверните их на угол 30° (до 12 раз). Комплект поставки включает 5 сменных режущих пластин RDET 1003 MOSN 8026.

Магнитный стружкосборщик Chipmag

• Быстрый и удобный сбор стружки из стали и чугуна.

• Длина стола, мм 800
• Ø Сверления, мм 28
• Конус шпинделя КМ4
• Уци Да
• Макс. обороты 3200
• Напряжение, В 380
• Мощность, кВт 1.1
• Масса, кг 480
• Модель Optimum MB4P
• Производство Китай
