Производитель: Gsa+ (Тайвань)

Одноосевой поворотный стол с хиртовым зацеплением ЧПУ NCF-500R GSA+

Описание товара

Одноосевой поворотный стол с хиртовым зацеплением ЧПУ NCF-500R GSA+ - это высокоточное оборудование, предназначенное для поворота и фиксации заготовок в процессе обработки на станках с ЧПУ. Этот стол обеспечивает точное позиционирование и устойчивую фиксацию заготовок, что позволяет повысить производительность и качество обработки.

Преимущества товара

  • Высокая точность позиционирования
  • Надежная фиксация заготовок
  • Простое управление с помощью ЧПУ
  • Прочная конструкция и долгий срок службы
  • Универсальное применение в различных отраслях промышленности

Особенности товара

  • Одноосевой поворотный стол
  • Хиртовое зацепление
  • Система управления ЧПУ NCF-500R GSA+
  • Максимальная нагрузка до 500 кг
  • Диаметр стола 500 мм

Сферы применения

Одноосевой поворотный стол с хиртовым зацеплением ЧПУ NCF-500R GSA+ идеально подходит для использования на станках с ЧПУ в металлообрабатывающей, деревообрабатывающей, электронной и других отраслях промышленности. Этот стол позволяет автоматизировать процесс обработки и значительно увеличить эффективность производства.

Встроенное хиртовое зацепление, состоящее из 3 частей, обеспечивает точность позиционирования ±5”. За счет 3-компонентной конструкции зацепления, поверхность стола не приподнимается во время поворота. Возможно как прямое подключение к 4-й управляющей оси станка, так и подсоединение через М-коды, с применением 1-осевого шагового или асинхронного контроллера GSA+

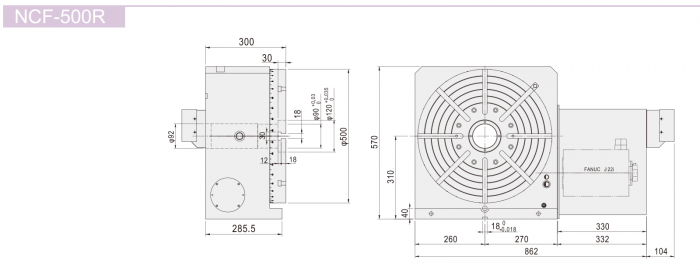

Технические характеристики NCF-500R
Характеристика Ед. изм. Значение
Диаметр мм 500
Высота центров при вертикальной установке мм 310
Высота поверхности стола при горизонтальной установке мм 305
Общая высота при вертикальной установке мм 560
Центральное отверстие мм 80Н7
Ширина Т-пазов мм 14Н7
Ширина направляющего сухаря мм 18Н7
Тип сервомотора Meldas тип НF-204S
Fanuc a12i
Siemens 1FK7083
Heidenhein QSY155B
Передаточное число 1:180
Минимальный угол град 1/5
Максимальные обороты об/мин 11,1
Повторяемость Однонаправленный с ±1”
Двунаправленный ±2”
Вес нетто (без двигателя) кг 320
Усилие зажима кг*м 700
Грузоподъемность при вертикальной установке (с задним центром) кг 500
