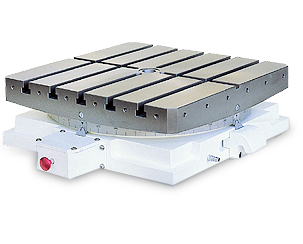

Одноосевой поворотный стол с хиртовым зацеплением ЧПУ GCT-1200 GSA+ ручной поворот от кнопки
Промышленное оборудование для эффективного производства
Компания 'Невастанкомаш' представляет одноосевой поворотный стол с хиртовым зацеплением ЧПУ GCT-1200 GSA+, который является незаменимым инструментом для настройки и производства промышленных изделий. Это надежное оборудование обеспечивает высокую точность и качество обработки деталей.
Особенности и преимущества одноосевого поворотного стола:
- Управление с помощью ЧПУ обеспечивает высокую точность и скорость работы
- Хиртовое зацепление обеспечивает надежную фиксацию деталей
- Ручной поворот от кнопки для удобства оператора
- Прочная конструкция и высокая стабильность
- Идеально подходит для производства различных изделий
Назначение и сферы применения:
Этот поворотный стол идеально подходит для обработки деталей различных форм и размеров. Он широко применяется в машиностроении, металлообработке, авиастроении, электронике и других отраслях промышленности. С его помощью можно выполнять разнообразные операции, такие как фрезерование, сверление, растачивание и другие виды обработки.
Выбирая одноосевой поворотный стол с хиртовым зацеплением ЧПУ GCT-1200 GSA+ от 'Невастанкомаш', вы получаете надежное и качественное оборудование, которое поможет вам повысить производительность вашего предприятия и обеспечить высокое качество выпускаемой продукции.
Предназначены для оснащения высокоточных фрезерных, расточных и шлифовальных станков. Встроенное хиртовое зацепление, состоящее из 2 частей, обеспечивает точность позиционирования ±3”.
Система зажима с большой поверхностью контакта обеспечивает большую жесткость при силовом резании. Вращение в прямом и обратном направлении. Зажим-разжим с помощью пневматики.
Технические характеристики GCT-1200 | |||
|---|---|---|---|
| Характеристика | Ед. изм. | Значенеие | |
| Размер стола | мм | 1200x1200 | |
| Общая высота | мм | 340 | |
| Центральное отверстие | мм | 80Н7 | |
| Ширина Т-пазов | мм | 22Н7 | |
| Вращение стола | По часовой стрелке и против часовой стрелки | ||
| Подъем при повороте | мм | 8 | |
| Движение | Продольное | Давление воздуха 5 ~ 8 кг/см2 | |
| Поворот | Ручной | ||
| Минимальный угол | град. | 1 (5) | |
| Грузоподъемность | кг | 6000 | |
| Усилие зажима | кг | 6000 | |
| Вес нетто | кг | 2000 | |
| Размеры стола GCT-1200 | |
|---|---|
| Характеристика | Значение |
| A | 1200 мм |
| B | 340 мм |
| C | 200 мм |
| D | 80 мм |
| E | 22 мм |
| F | 23 мм |
| G | 15 мм |
| H | 38 мм |
