Одноосевой поворотный стол ЧПУ RCT-170R GSA+ для станков с роликовой передачей

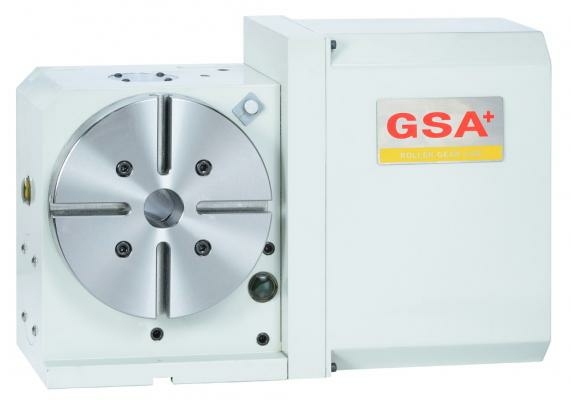

Одноосевой поворотный стол ЧПУ RCT-170R GSA+
Преимущества:
- Высокая точность позиционирования
- Надежная роликовая передача
- Простота установки и настройки
- Долгий срок службы
Особенности:
- Управление с помощью ЧПУ
- Максимальная нагрузка до 500 кг
- Диаметр стола 170 мм
- Возможность программирования углов поворота
Поворотный стол ЧПУ RCT-170R GSA+ предназначен для станков с роликовой передачей и обеспечивает высокую точность и эффективность обработки деталей. Он идеально подходит для производства металлических и пластиковых изделий, а также для выполнения сложных операций сверления, фрезерования и токарной обработки.
Этот поворотный стол отличается надежностью, долгим сроком службы и простотой в эксплуатации. Благодаря возможности программирования углов поворота, вы сможете легко настроить его под нужные параметры и выполнить работу с высокой точностью.
Незаменимый помощник в вашем производстве, поворотный стол ЧПУ RCT-170R GSA+ от 'Невастанкомаш' обеспечит вам высокое качество обработки деталей и повысит производительность вашего оборудования.
Технические характеристики RCT-170R | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр стола | мм | 170 |
| Высота центра в вертикальной позиции | мм | 135 |
| Высота стола в горизонтальной позиции | мм | 189 |
| Общая высота в вертикальной позиции | мм | 240 |
| Вес RCT-170R нетто | кг | 65 |
| Диаметр сквозного отверстия в шпинделе | мм | 35H7 / 35 |
| Ширина Т-образных пазов | мм | 12H7 |
| Ширина направляющего блока | мм | 18H7 |
| Серводвигатель MELDAS | HF-104T | |
| Серводвигатель FANUC | α4 i / 4000 | |
| Серводвигатель SIEMENS | 1FK7060 | |
| Серводвигатель HEIDENHAIN | QSY116C | |
| Передаточное число | 1:30 | |
| Минимальный инкремент | град | 0.001 |
| Max. частота вращения | об/мин | 66.6 |
| Усилие пневмозажима | кг*м | 25 |
| Усилие гидрозажима | кг*м | 50 |
| Точность позиционирования без энкодера | с | 20" |
| Повторяемость (Однонаправленный) | с | 4" |
| Повторяемость (Двунаправленный) | с | 8" |
| Max. момент вращения | кг*м | 25 |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка | кг | W = 75 | |
| Максимальная горизонтальная нагрузка | кг | W = 150 | |
| Максимальное радиальное усилие | кг | F = 800 | |
| Максимальное радиальное усилие | кг*м | FxL = 45 | |
| Максимальное радиальное усилие | кг*м | FxL = 40 | |
