Одноосевой поворотный стол большого диаметра ЧПУ CNC-1200HV GSA+
Одноосевой поворотный стол большого диаметра ЧПУ CNC-1200HV GSA+
Описание товара
Одноосевой поворотный стол CNC-1200HV GSA+ - это надежное и высокоточное промышленное оборудование, предназначенное для поворота и фиксации заготовок при обработке на станках с ЧПУ. Этот стол обеспечивает точное позиционирование и поворот на большой диаметр, что делает его идеальным выбором для производств, где требуется высокая точность и производительность.
Преимущества товара
- Высокая точность и надежность
- Большой диаметр поворота
- Простое управление с помощью ЧПУ
- Идеально подходит для обработки крупных заготовок
- Долгий срок службы
Особенности товара
- Диаметр поворотного стола: 1200 мм
- Система управления: ЧПУ
- Максимальная нагрузка: 500 кг
- Точность позиционирования: 0,01 мм
- Интеграция с различными станками и системами
Назначение и сферы применения
Одноосевой поворотный стол CNC-1200HV GSA+ идеально подходит для использования на производствах, занимающихся обработкой металлических и других материалов. Он может использоваться на станках с ЧПУ для фрезерования, токарной обработки, шлифования и других операций. Этот стол позволяет значительно увеличить производительность и качество обработки деталей.
Не упустите возможность приобрести одноосевой поворотный стол CNC-1200HV GSA+ уже сегодня и повысить эффективность вашего производства!
Поворотные столы большого диаметра могут устанавливаться как вертикально, так и горизонтально. Высокая точность и жесткость позволяют использовать столы и при силовом резании, и в метрологических целях.
Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.
Многоточечная гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании. Параметры стола могут быть изменены по отдельному заказу.

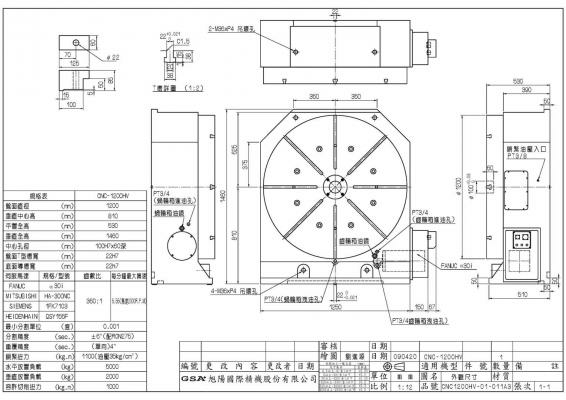

Технические характеристики CNC-1200HV | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр | мм | 1200 |
| Высота центров при вертикальной установке | мм | 810 |
| Высота центров при горизонтальной установке | мм | 530 |
| Общая высота при вертикальной установке | мм | 1460 |
| Вес CNC-1200HV нетто (без двигателя) | кг | 3500 |
| Центральное отверстие | мм | 100x60 |
| Ширина Т-пазов | мм | 22Н7 |
| Ширина направляющего сухаря | мм | 22Н7 |
| Сервомотор MELDAS | тип | HF-453S |
| Сервомотор FANUC | тип | a30i |
| Сервомотор SIEMENS | тип | 1FK7103 |
| Сервомотор HEIDENHAIN | тип | QSY155F |
| Передаточное число | 1:360 | |
| Минимальный угол | град | 0,001 |
| Максимальные обороты | об/мин | 5.56 |
| Усилие гидрозажима | кг*м | 12500 |
| Точность позиционирования (с энкодером) | ±5” | |
| Повторяемость (с энкодером) | с | 4” |
| Макс. усилие обработки | кг*м | 500 |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка | кг | W = 2000 | |
| Максимальная горизонтальная нагрузка | кг | W = 5000 | |
| Максимальное радиальное усилие | кг | F = 6000 | |
| Максимальное радиальное усилие | кг*м | FxL = 1100 | |
| Максимальное радиальное усилие | кг*м | FxL = 2500 | |
