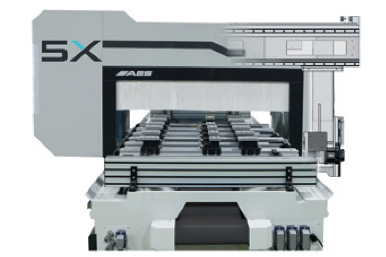

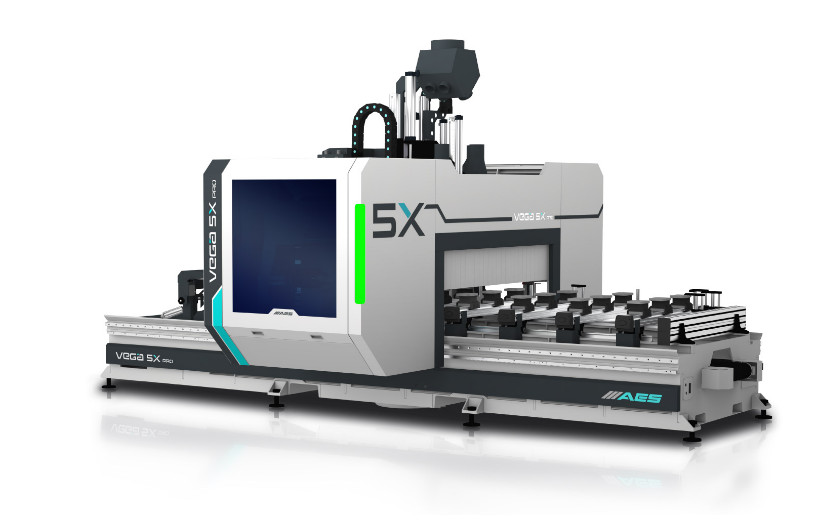

Обрабатывающий ЦЕНТР С ЧПУ с интерполированными осями AES VEGA 5X PRO

Обрабатывающий центр с ЧПУ VEGA 5X PRO это бюджетное решение для предприятий, производящих мебель из плитных материалов и из массива древесины. Различные опциональные элементы помогут в производстве оконных блоков разной сложности, дверных блоков арочных, модельной оснастки.

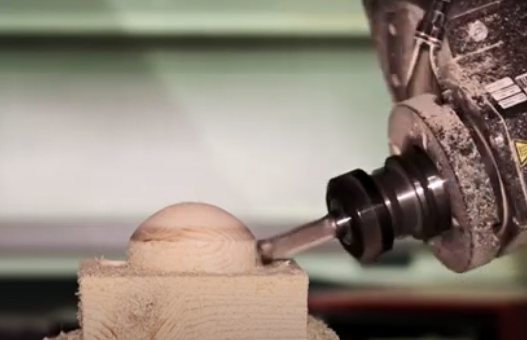

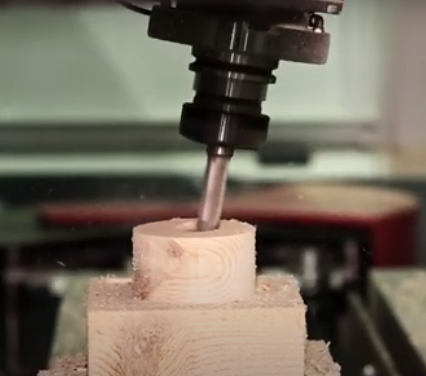

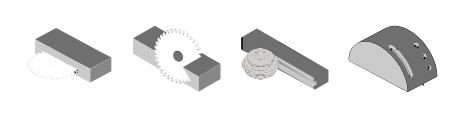

Станок может выполнять следующие виды обработки: фрезерование, калибровку, 3D-обработку поверхности, угловую резку, вертикально-горизонтальное сверление.

Станина выполнена как сварная конструкция, с ребрами жесткости, что говорит о надежности и износоустойчивости станка при интенсивных нагрузках. Конфигурация станка – портальная, что также обуславливает жесткость конструкции при обработке деталей.

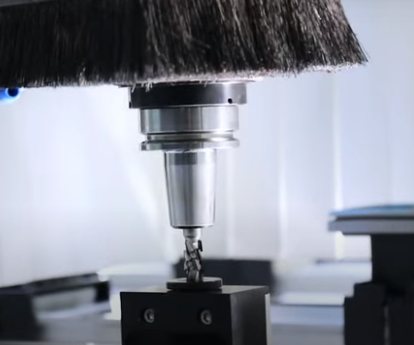

На фрезерной обработке используется двигатель шпинделя HSK F 63 HITECO с жидкостным охлаждением.

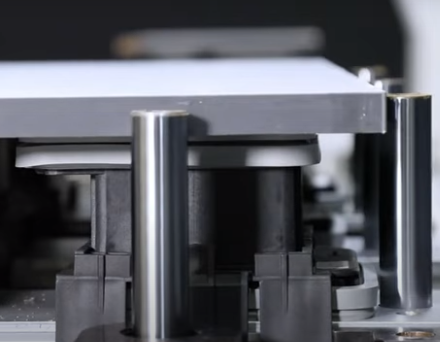

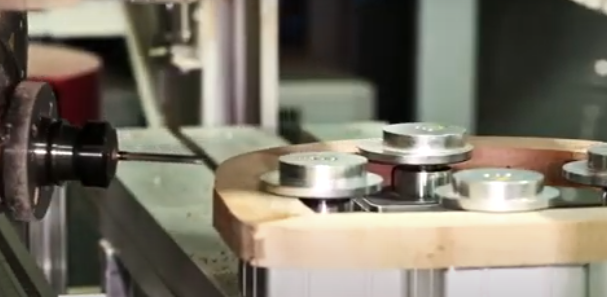

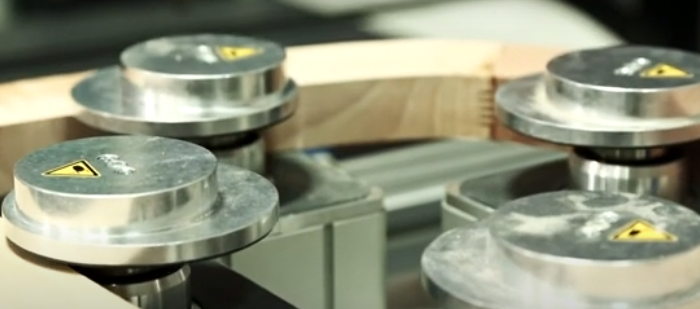

Рабочий стол – консольный в виде траверс немецкого производителя Schmalz. Каждая траверса комплектуется вакуумными чашками Schmalz. Каждая траверса имеет нулевые убирающиеся упоры, посредством которых можно точно базировать детали.

Обрабатывающий центр с ЧПУ VEGA 5X PRO имеет всего одну ширину обработки 1300мм, но по длине возможны несколько комплектаций, максимально 6000мм. Используя максимальную длину, можно обрабатывать не только дверные и оконные блоки, но и лестничные косоуры, как с запилами, так и фрезерным инструментом.

Станок имеет высоту просвета 485мм по оси Z. Соответственно, можно предусматривать большие величины обработки по высоте, конечно, исключая размер инструмента.

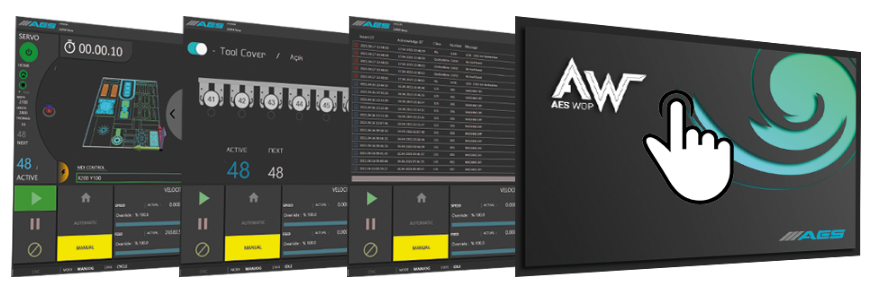

Операционная система станка – это контроллер OSAI – созданный специально для профессионального использования для управления всеми осями станка. В комплекте со станком идет Alphacam Core – это программная оболочка для создания 3D моделирования на станке для обработки.

Обрабатывающий центр с ЧПУ VEGA 5X PRO – это станок, который при небольшом бюджете решит за одно позиционирование задачи, которые вы делали последовательно на нескольких станках.

Преимущества

• Портальная конфигурация станка
• Рабочие столы – траверсы, на каждой траверсы по 3 присоски

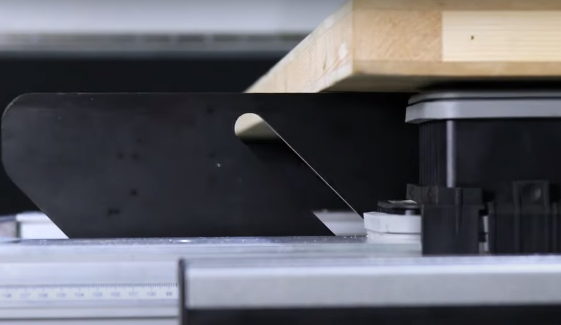

• Траверсы с поддержкой для позиционирования детали
• Двусторонняя система серводвигателей, расположенная на длинной оси
• Интегрированная пила на сверлильном узле для работы по оси X
• Высокая точность и большая скорость, быстрая передача данных
• Автоматическая система измерения и привязки инструмента
• Операционная система работает с G-кодами
• Функция удаленного подключения в системе в любой точке с подключением к Интернету

Компоненты станка

• Реечные передачи Gudel (Германия) по осям X и Y
• Бесщеточные серводвигатели Yaskawa (Япония)
• призматические направляющие THK (Япония)

Стандартная комплектация

• Автоматическая система смазки / Автоматическое смещение инструмента
• Одна или 2 рабочие зоны
• 6 траверс с вакуумными присосками
• Шпиндель HITECO
• Сверлильный агрегат

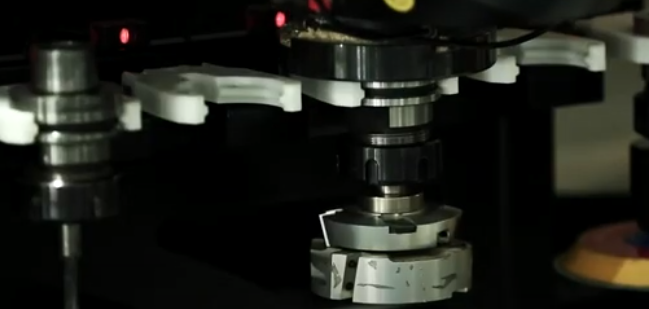

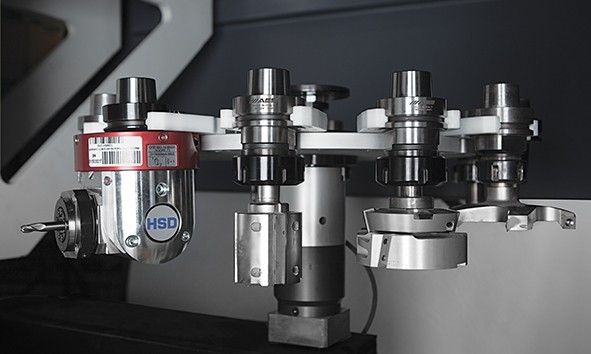

• Поворотный блок смены инструмента
• Alphacam Core + xPositional (один пост)
• Вакуумный насос

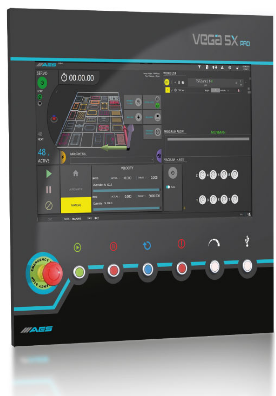

• Пульт управления (7 языков, в том числе русский)

Дополнительные опции

• Шпиндель HITECO - 11kw кВт с жидкостным охлаждением
• Шпиндель HSD - 11 /14,5 кВт с неограниченными углами поворота и наклона по осям B и C

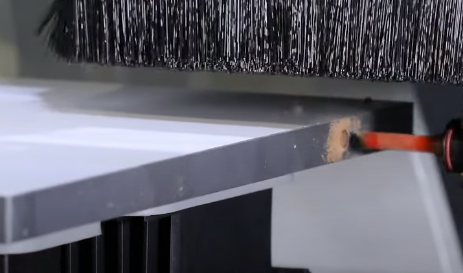

• Сверлильный агрегат 14 шпинделей вертикальных, 4х2 горизонтальных
• Поворотный блок смены инструмента 16 мест
• Линейный блок смены инструмента 10 / 14 мест
• Вакуумное разряжение до 250м3/час
• Вакуумные чашки различного исполнения для оконных, дверных блоков
• Горизонтальный вакуумный зажим
• Конвейер для отходов
• Ручная лазерная указка расположения присоски на траверсе
• ПО для различных задач
