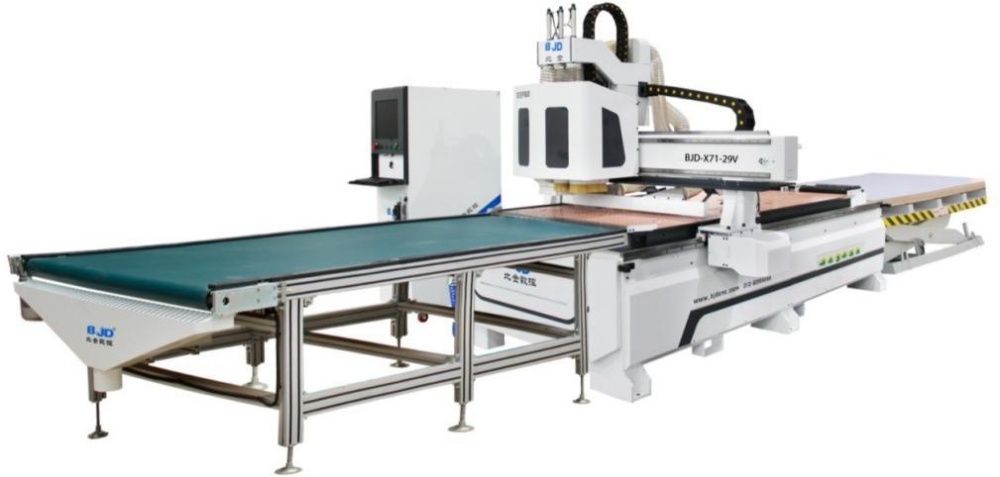

Обрабатывающий центр с ЧПУ BJD X71-29V для технологии NESTING
Обрабатывающие центры с ЧПУ для технологии NESTING с возможностью загрузки BJD X71-29V применяются для производства различных видов корпусной и офисной мебели из плит, в том числе гардеробных, шкафов-купе, кухонной мебели, компьютерных столов и другой продукции.
Преимущества BJD X71-29V

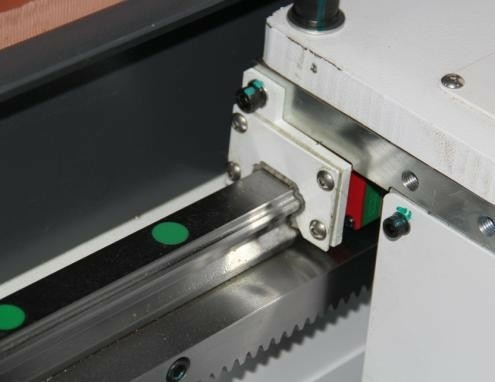

- На NESTING BJD X71-29V установлены направляющие увеличенного сечения 25х25 мм с двух- и четырехрядными ползунами и подшипники с предварительным натягом. Они обеспечивают высокую точность и стабильность перемещения при высоких динамических нагрузках на протяжении всего периода эксплуатации. Шарико-винтовые пары со сдвоенной гайкой повышают показатели ускорений и гарантируют точное и скоростное резание материалов на любых режимах;

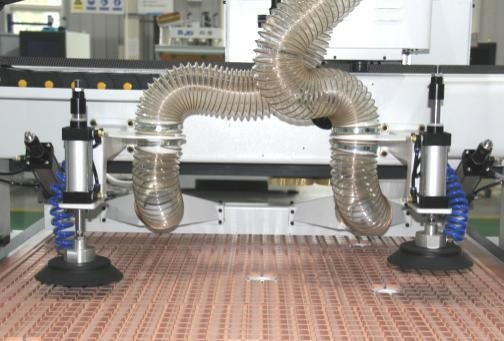

- Шесть вакуумных зон рабочего стола дают возможность в процессе обработки гибко и надежно фиксировать заготовки практически любого размера. Это важно как для работы в автоматическом режиме с загрузкой/разгрузкой плитного материала, так и с отдельными деталями с ручной загрузкой/разгрузкой в зону обработки. Также это помогает сэкономить время на вспомогательные операции;

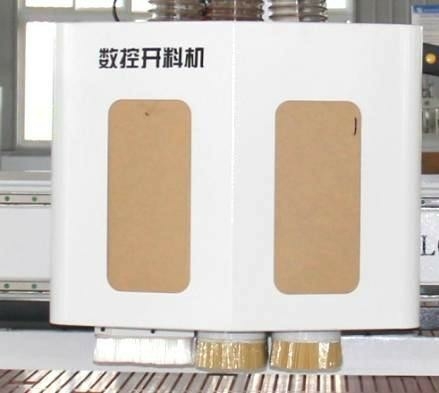

- Система ЧПУ и серводвигатели Syntec, два электро-шпинделя по 6 кВт и сверлильная голова с девятью шпинделями повышают эффективность фрезерной обработки и сверления деталей;

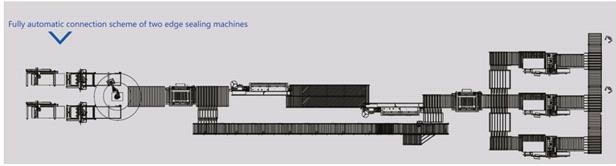

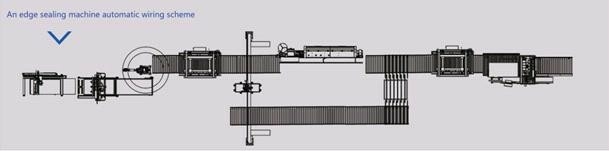

- В зависимости от задач производства NESTING BJD X71-29V может быть интегрирован в поточные производственные линии.
Компоненты станка BJD X71-29V
- Система ЧПУ и серводвигатели Syntec (Тайвань);
- Инвертер HPmont (Китай);
- Шпиндели сверлильной группы Rotean (Тайвань);
- Зубчатая рейка и призматические направляющие PMI/HIWIN (Тайвань);
- Электрические компоненты станка Schneider (Франция) и Omron (Япония);
- Редукторы Shimpo (Япония).
Обрабатывающие центры с ЧПУ для технологии NESTING с возможностью загрузки BJD X71-29V применяются для производства различных видов корпусной и офисной мебели из плит, в том числе гардеробных, шкафов-купе, кухонной мебели, компьютерных столов и другой продукции.
Технические характеристики BJD X71-29V
| Описание | Характеристики | Бренд |
| Размеры рабочего стола, мм | 2850х1220 | |
| Макс. скорости перемещения по осям x/y/z, м/мин | 90/90/25 | |
| Система чпу, рабочие оси | 3 оси | Syntec |
| Тип двигателей | Серводвигатели | Syntec |
| Электро-шпиндель, квт | 2 х 6 (воздушное охлаждение) | |
| Сверлильная группа (9 шпинделей), квт | 1 х 4,5 | BJD Customized |
| Тип привода по осям, x и y | Редуктор + Рейка-Шестерня | |
| Тип привода по оси, z | Шарико-Винтовая пара | |
| Функция автоматической смены инструмента | В комплекте | |
| Инвертер | В комплекте | HPmont |
| Вакуумные зоны рабочего стола | 6 вакуумных зон/24 входных отверстия | |
| Рабочее давление воздуха, bar | ≥ 6,0 | |
| Функция пылеудаления очистки стола | В комплекте | |
| Зубчатая рейка | Высокоточная шлифованная | PMI/HIWIN (Тайвань) |
| Призматические направляющие | Высокоточные закаленные, 25х25 мм | PMI/HIWIN (Тайвань) |
| Вакуумный насос (водяного типа), м3/час / квт | 400 / 11 | |
| Электрические компоненты станка | Schneider/ Omron | |
| Шпиндели сверлильной группы | Rotean (Тайвань) | |
| Редукторы | Shimpo (Япония) | |
| Питание | 380В/ 50Гц | |
| Рабочее давление воздуха, bar | ≥ 6,0 | |
| Габариты станка, мм | 4100х3200х2700 | |
