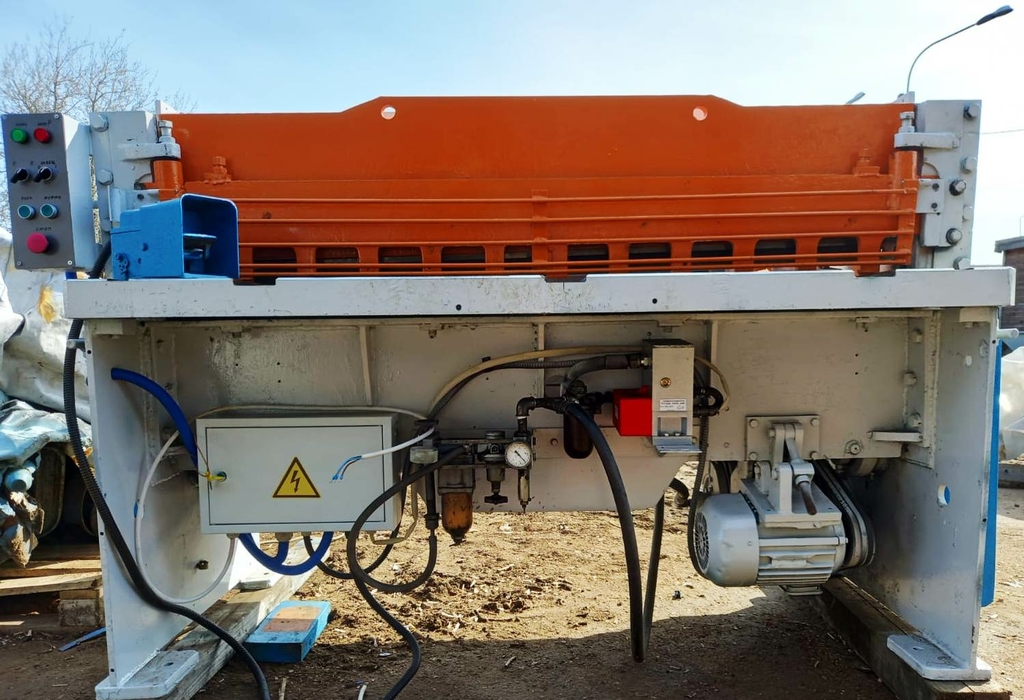

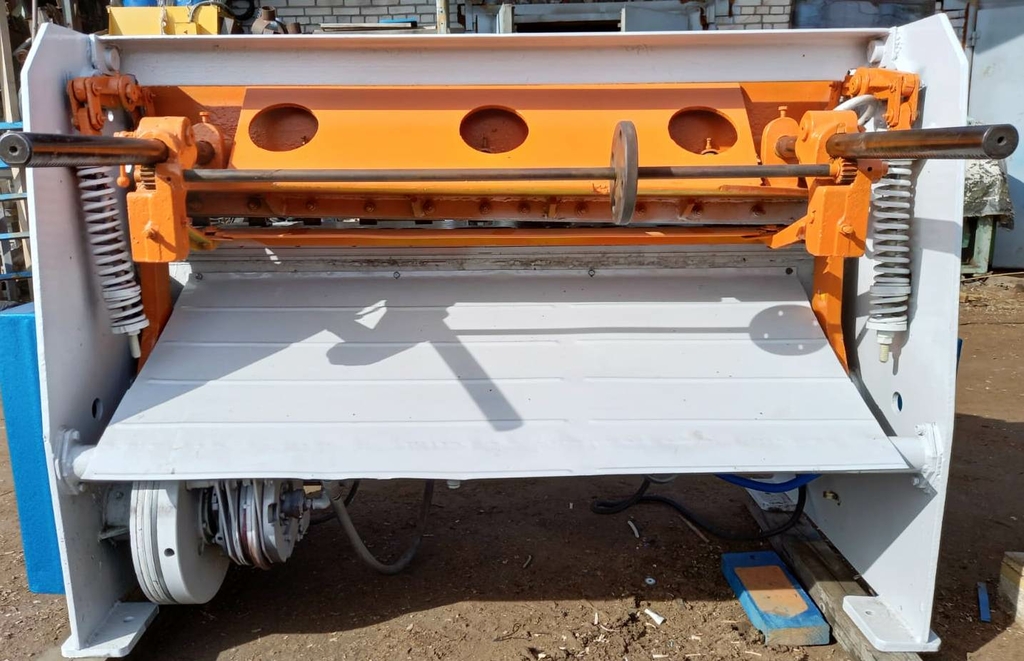

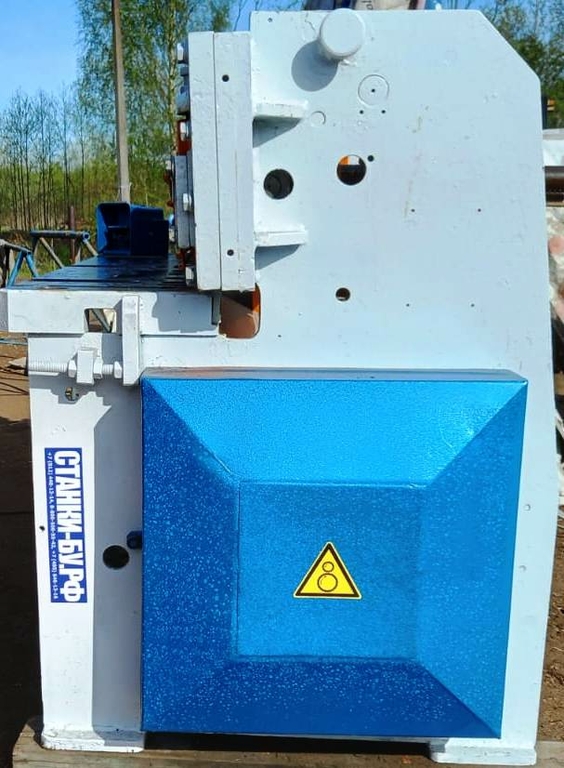

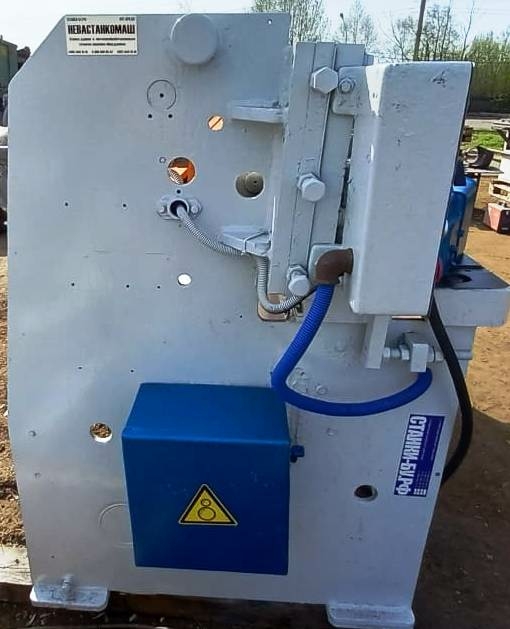

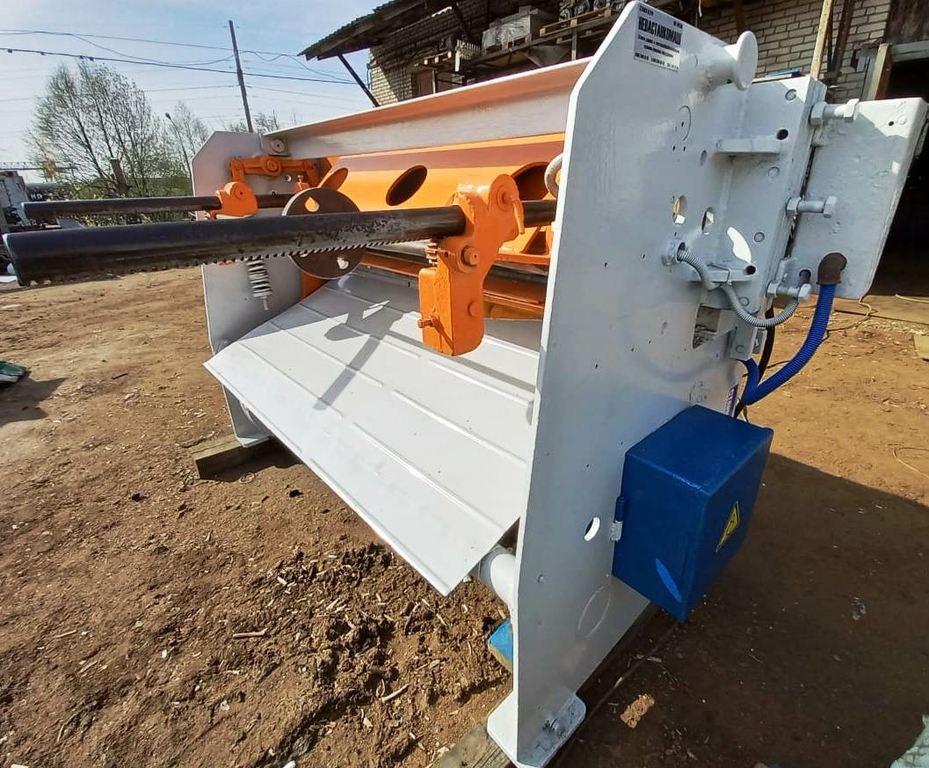

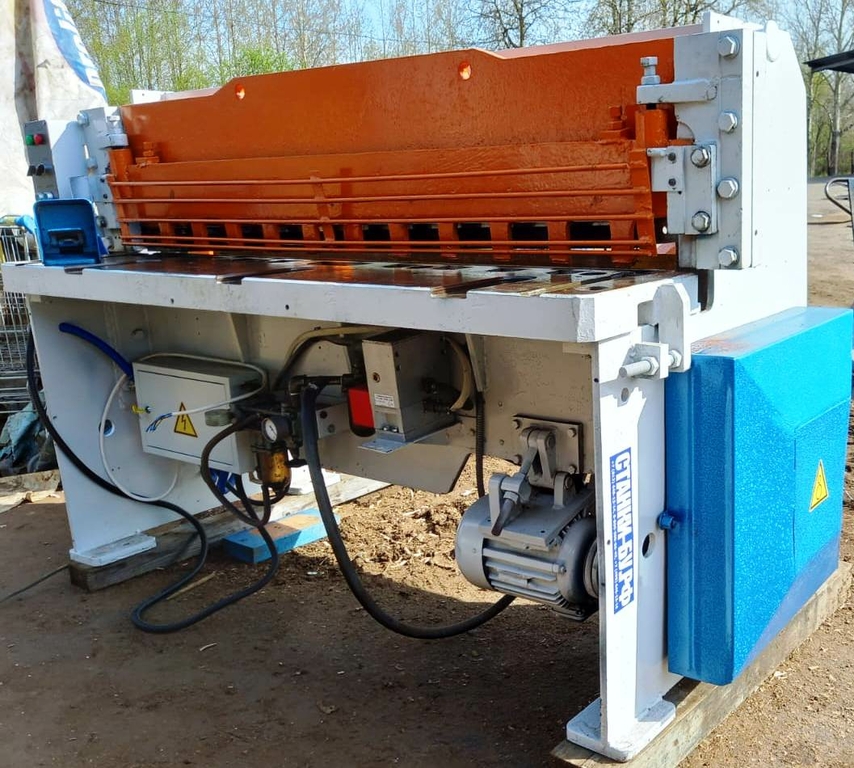

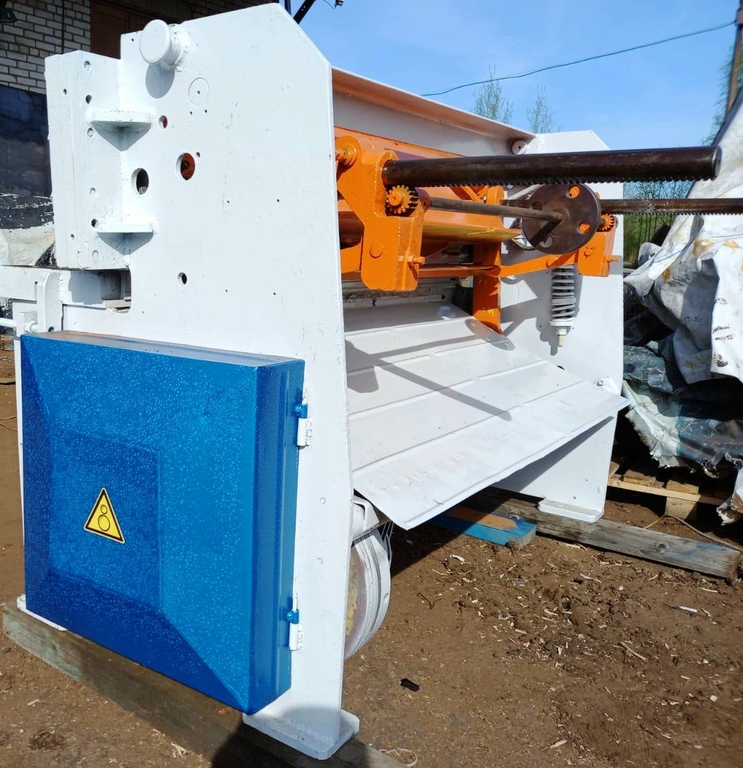

Ножницы гильотинные НД3314Г б/у после ремонта
Машина нд3314г разработана в 1974 году и серийно выпускалась с 1975 года. Разработчик ПО КПО г. Азов.
Ножницы находят широкое применение в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения, судостроения, сельхозмашиностроения и других отраслях промышленности.
Основны параметры машины для резки листового металла нд3314г:
- Наибольшие размеры разрезаемого металла - 2,5 х 1600 мм
- Частота хода ножа - 65 мин-1
- Механическое перемещение заднего упора - 0..630 мм
- Тип муфты - пневматическая фрикционная многодисковая
- Тип тормоза - фрикционный однодисковый
- Мощность электродвигателя - 3,2 кВт
- Вес ножниц полный - 2040 кг
Электросхема обеспечивает работу ножниц в режимах:
- Одиночный ход
- Непрерывные (автоматические) ходы
- Наладочный режим - толчковый ход
Станина ножниц цельносварная, что увеличивает жесткость конструкции и снижает трудоемкость изготовления. Она состоит из двух стоек, стола и стяжки. В стойках выполнены расточки, в которых установлен на подшипниках качения кривошипный вал с шатунами.
Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.
Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.
Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.
Механизм реза состоит из прижимной и ножевой балок. Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.
Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.
Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.
Для резки тонкого листа на ножницах предусмотрен поддерживатель.
Для защиты рук оператора в зоне реза служит защитная решетка, сблокированная с пусковым устройством ножниц.
Режим работы:
- автоматический
- наладочный
- одиночные ходы
- ручной проворот

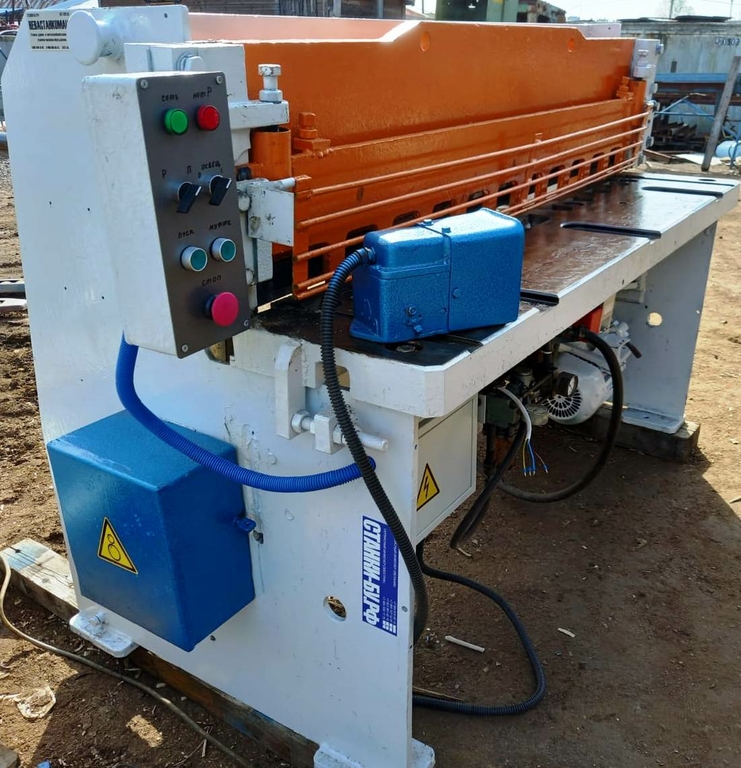

Управление кнопочное или педальное.
Система смазки централизованная и позволяет эксплуатацию в условиях низких температур.
Технические характеристики гильотинных ножниц НД3314г
| Основные параметры ножниц | |
| Наибольшая толщина разрезаемого листа при σ BP 50 кг/мм 2, мм | 2,5 |
| Наибольшая длина разрезаемых листов в мм, мм | 1600 |
| Число холостых ходов ножа в минуту не менее | 65 |
| Число ходов ножа прирезке материала наиболших размеров, мин-1 | 34 |
| Угол наклона подвижного ножа в градусах | 52 |
| Ход ножа, мм | 1°20' |
| Ширина отрезаемого листа по заднему упору, мм | 630 |
| Число режущих кромок ножа | 4 |
| Размеры стола, мм | 400 х 1870 |
| Расстояние между стойками в свету, мм | 1815 |
| Высота стола над уровнем пола, мм | 850 |
| Максимальное усилие реза, кН | |
| Усилие прижима, кН | 240 |
| Режимов работы | 4 |
| Тип муфты-тормоза | УВ3132 |
| Электрооборудование | |
| Количество электродвигателей | 1 |
| Электродвигатель, кВт (об/мин) | 3,2 (1390) |
| Электродвигатель привода заднего упора, кВт | нет |
| Ящщик управления | Я9101-30-73-УХЛ4 |
| Габарит ножниц (длнна х ширина х высота), мм | 2300 х 1535 х 1320 |
| Масса, кг | 2040 |
