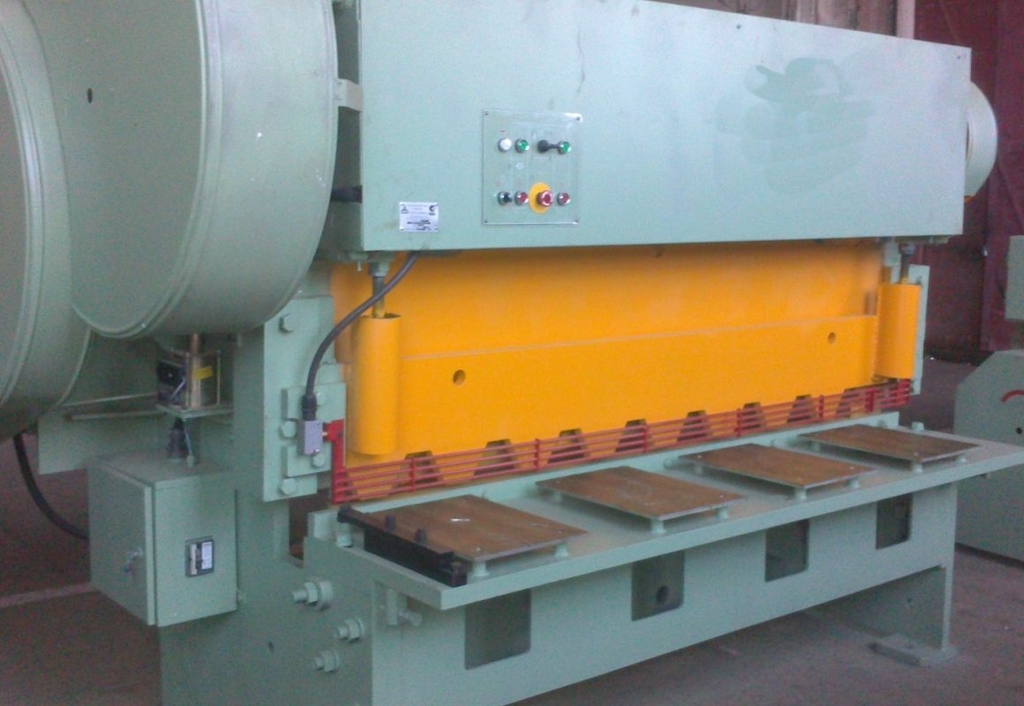

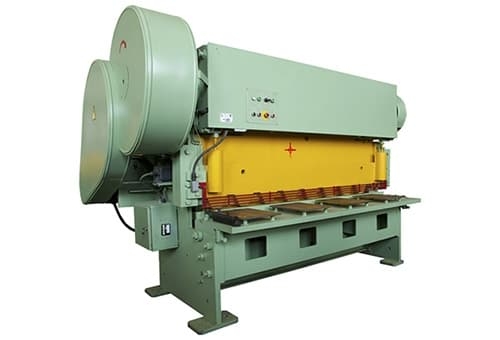

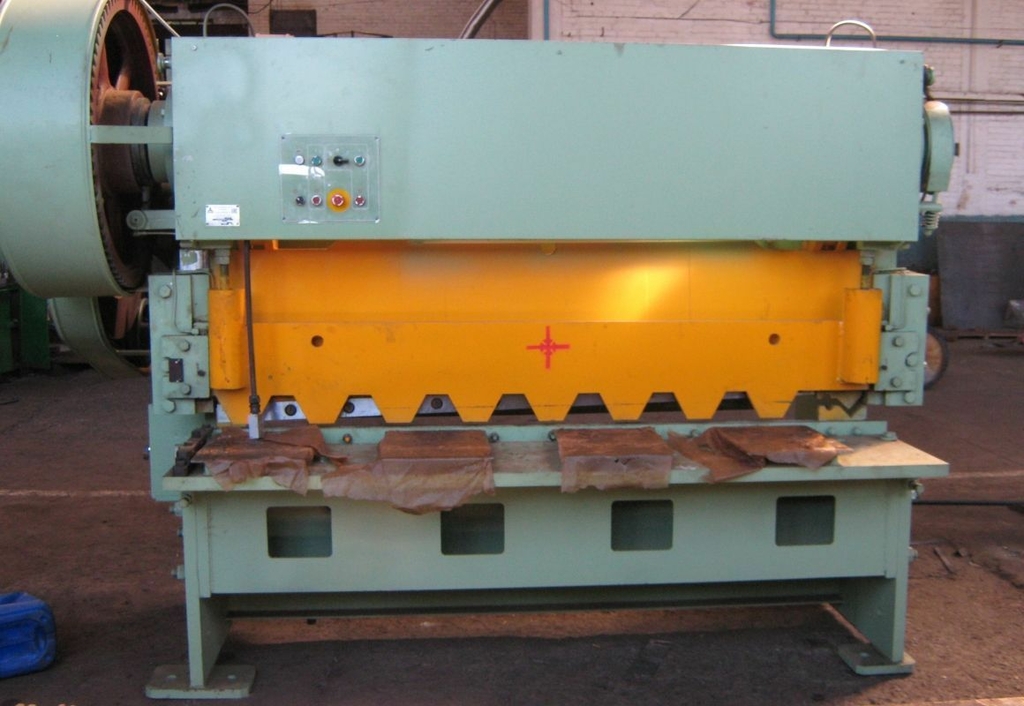

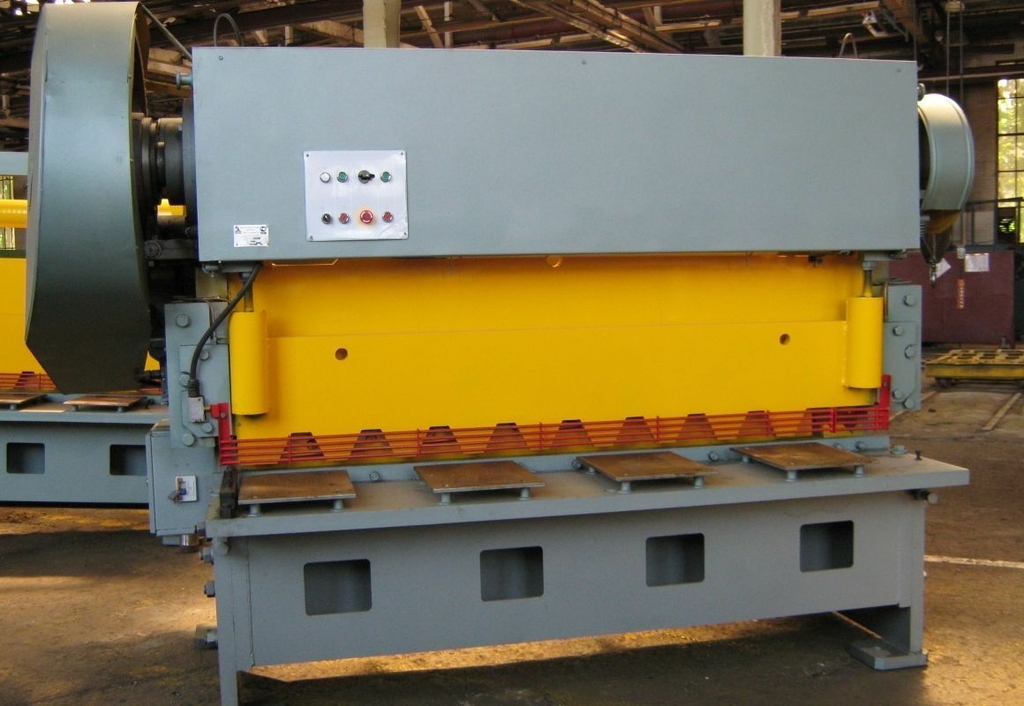

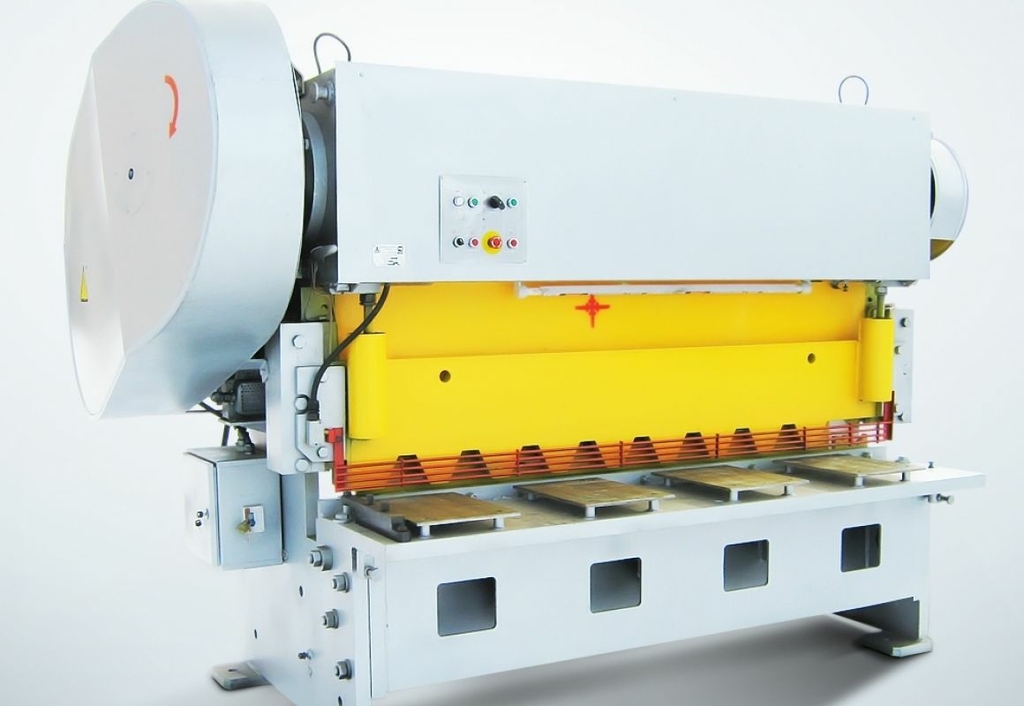

Установка для резки листового и профильного материала НГ16-01 (16х2500мм)
Установка для резки листового и профильного материала НГ16 (в дальнейшем – установка), предназначена для резки листовой и профильной стали обыкновенного качества и углеродистой качественной конструкционной с временным сопротивлением sв ≤ 500 МПа.
Установка может применяться в заготовительных и ремонтных цехах предприятий различных отраслей промышленности. Установка имеют климатическое исполнение УХЛ4 по ГОСТ 15150-69 и предназначена для эксплуатации в помещениях с температурой воздуха от плюс 5° С до плюс 35° С, относительной влажности не более 80% при температуре плюс 25°С.
Установка НГ16-01 имеет централизованную систему смазки
Технические характеристики НГ16-01 (16х2500мм)
| Наименование параметра |
Значение |
|
|
Наибольшие размеры разрезаемого металла с временным сопротивлением σв ≤ 500 МПа, толщина Ѕ, мм ширина В, мм |
16, не более 2500, не более |
|
| Наибольшие размеры разрезаемого уголка, мм |
63 х 63 х 6 |
|
| Наибольший диаметр разрезаемого прутка, мм |
30, не более |
|
| Частота ходов ножа, холостых, минˉ¹ |
34, не менее |
|
| Угол наклона подвижного ножа, α |
2˚50', не более |
|
| Усилие прижима, кН |
29, не менее |
|
| Длина листа отрезанного с упором, мм |
500, не более |
|
| Расстояние от верхней кромки нижнего ножа до уровня пола, мм |
770, не более |
|
| Мощность электродвигателя, кВт |
22, не менее |
|
| Режим работы |
Одиночных циклов Автоматических циклов |
|
| Угол реза по упору боковому, | 90°…45° | |
| Управление |
Ручное, педальное |
|
|
Габаритные размеры установки, мм длина ширина высота |
3145, не более 1920, не более 2225, не более |
|
| Масса, кг |
6900, не более |
|
