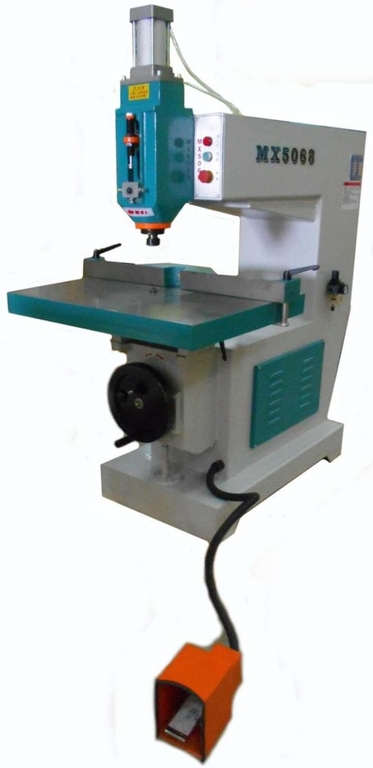

Копировально-фрезерный станок Ltt MX5068
Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.
Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.
Здесь выполняются два вида работ:
- прямолинейное фрезерование рельефа на боковых гранях пласти;
- фрезерование на плоскости рисунка (например, ложной филенки) по копиру.
Порядок работы на станке следующий:
1. В шаблоне из листового материала вырезается паз необходимого профиля.

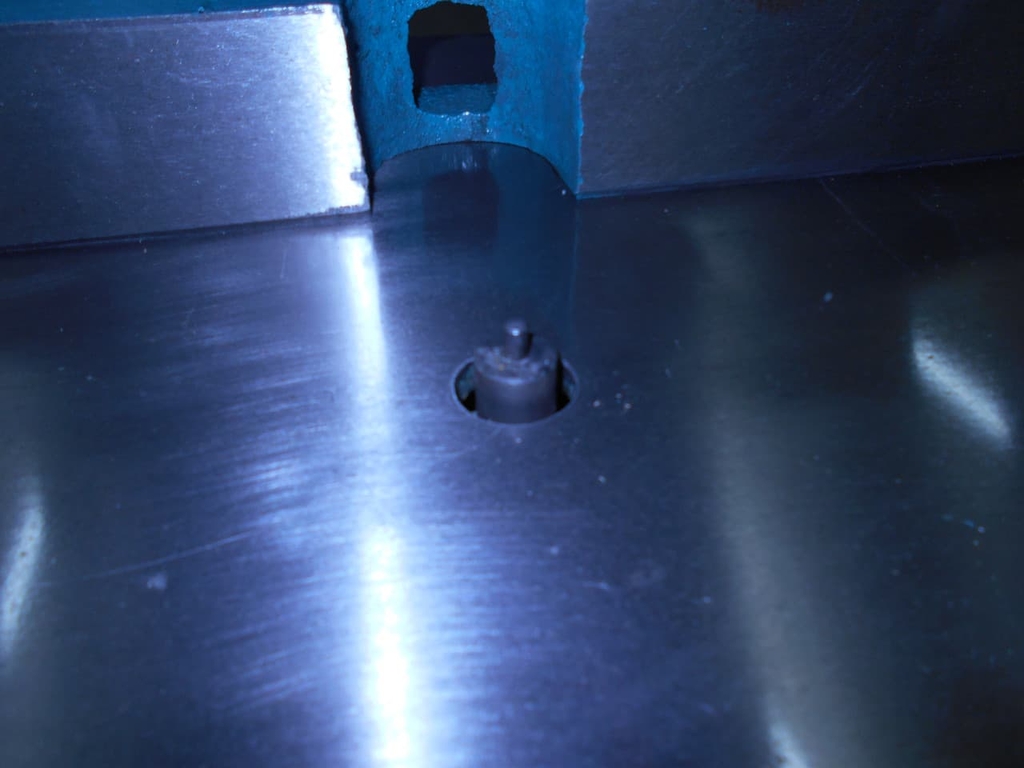

2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.

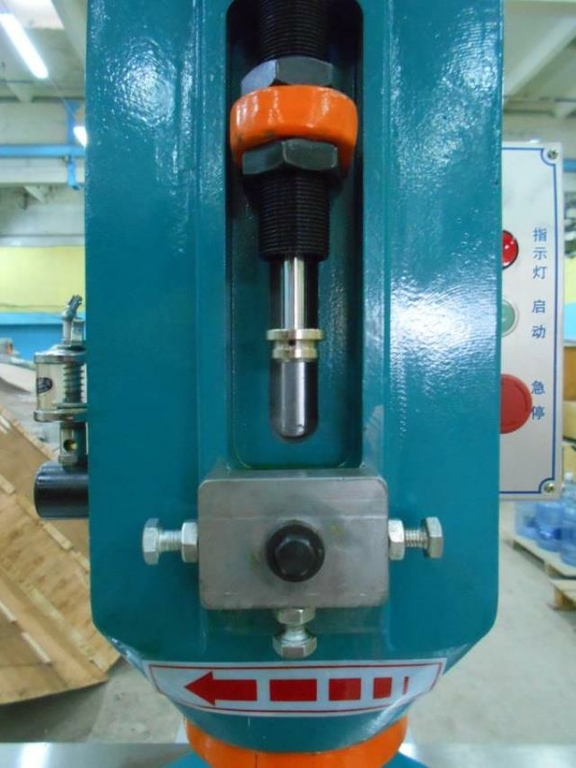

Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пневмопривода.
Отличительные особенности:
- высокоскоростной до 18000 об/мин шпиндель обеспечивает идеальное качество фрезерования, не требующее дальнейшей обработки;
- вертикальное перемещение шпинделя осуществляется пневмоприводом.
- увеличенный рабочий стол

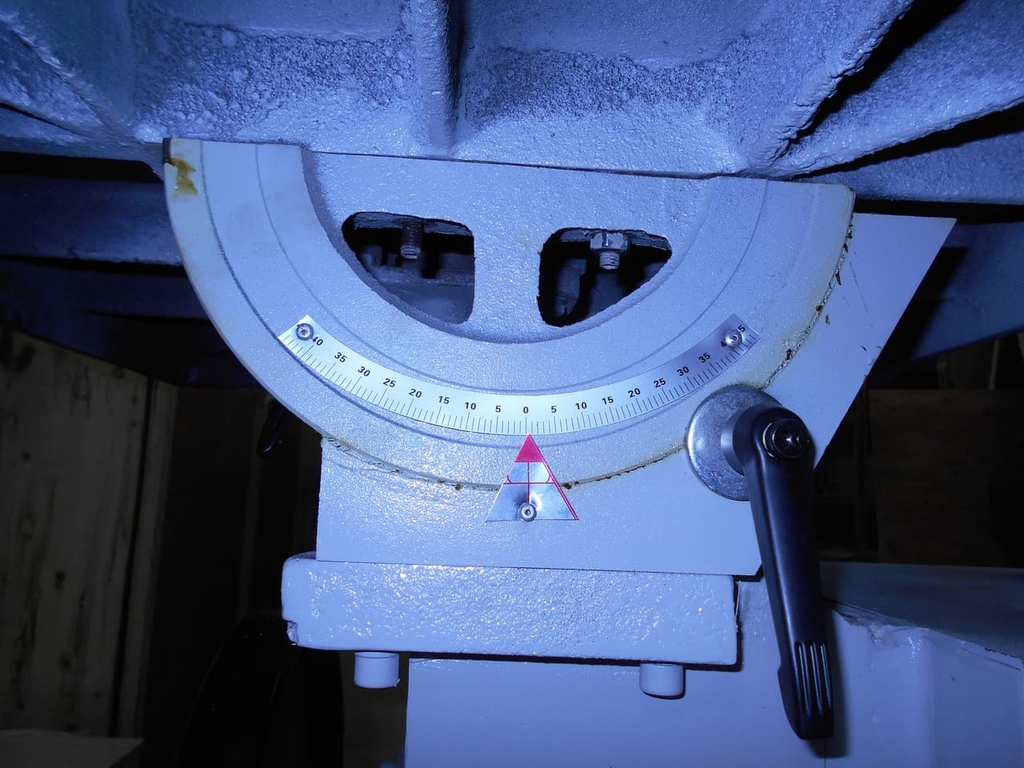

- поворот стола 450
Технические характеристики
|
Наименование |
Параметры |
|
Расстояние от шпинделя до колонны, мм |
730 |
|
Размеры стола (дл.-на х ши-на),мм |
805х600 |
|
Максимальная толщина заготовки, мм |
150 |
|
Угол поворота стола, град |
45 |
|
Вертикальный ход стола, мм |
180 |
|
Вертикальный ход шпинделя, мм |
65 |
|

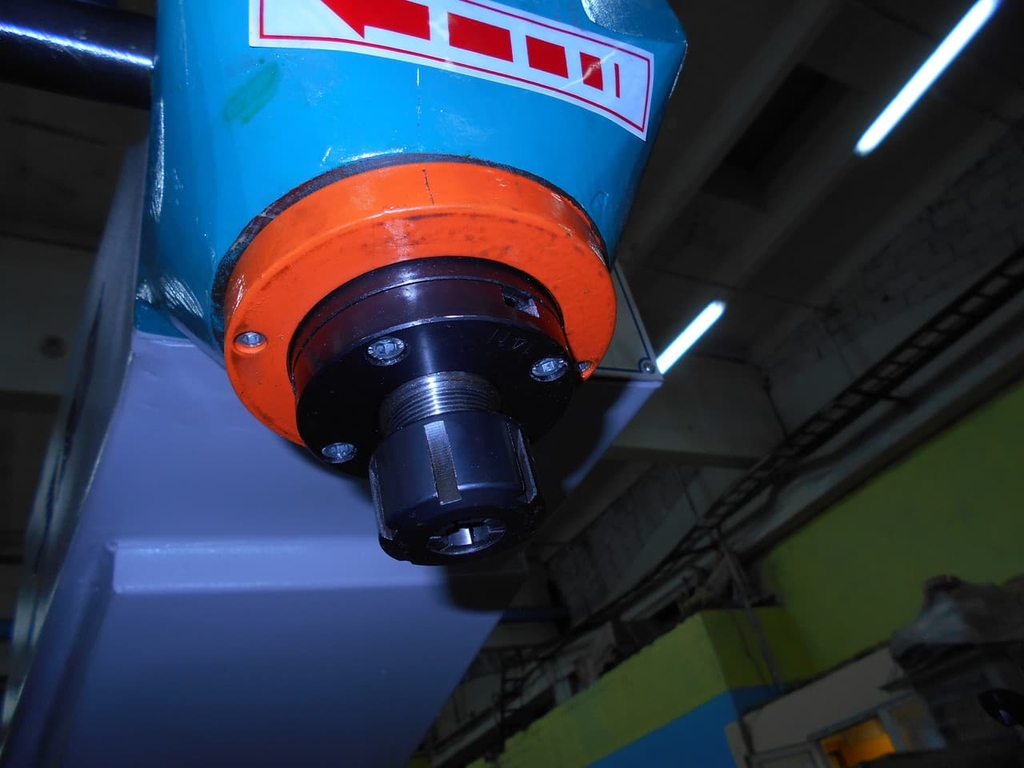

Тип цанги |
ISO30 ER25 |
|
Частота вращения шпинделя, об/мин |
18 000 |
|
Установленная мощность, кВт |
3 |
|
Габариты, мм |
1450х800х1700 |
|
Транспортные габариты ,м |
1,4х0,6х1,8 |
|
Масса, кг |
530 |
