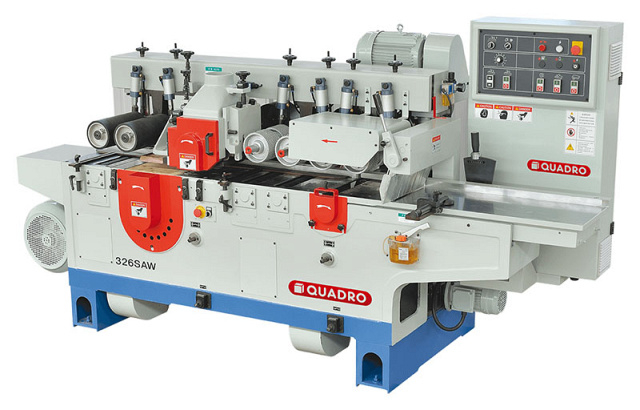

Многопильный станок QUADRO 326SAW 326SAW
Предназначен для продольного двухстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины. Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства. Получаемые изделия
Область применения QUADRO 326SAW 326SAW
Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства. Получаемые изделия
Схемы обработки QUADRO 326SAW 326SAW
Конструктивные особенности QUADRO 326SAW 326SAW
 |

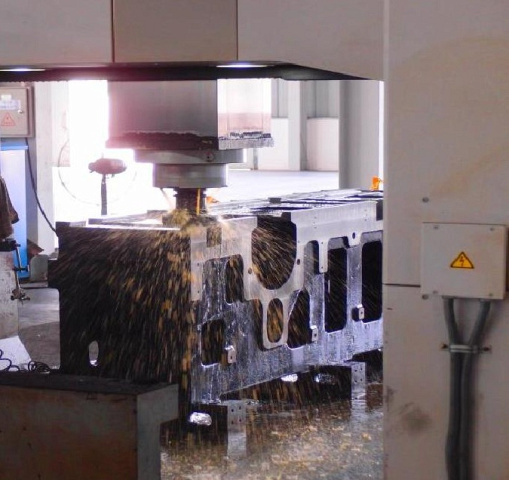

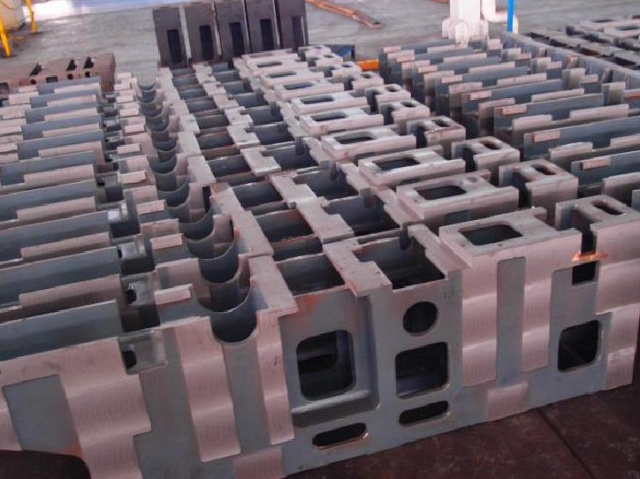

Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установку А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 |

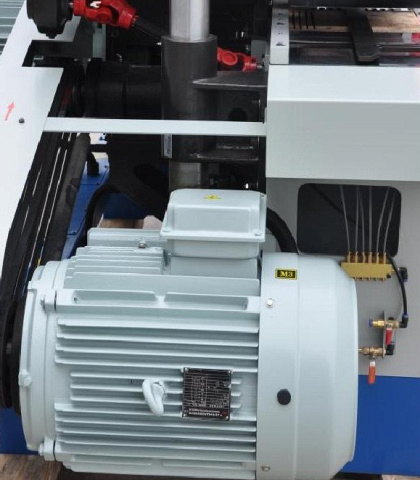

Мощность привода пильного узла 30 кВт |
 |

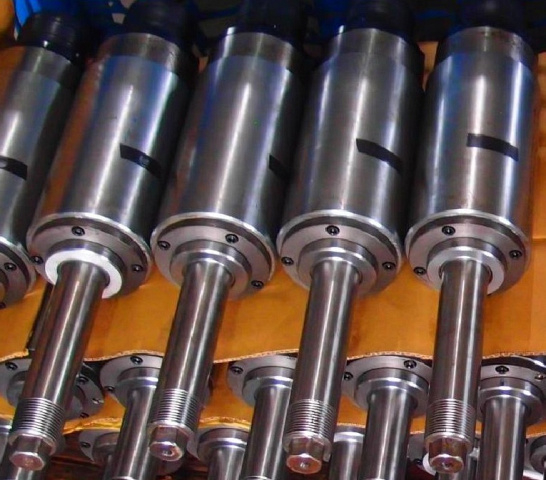

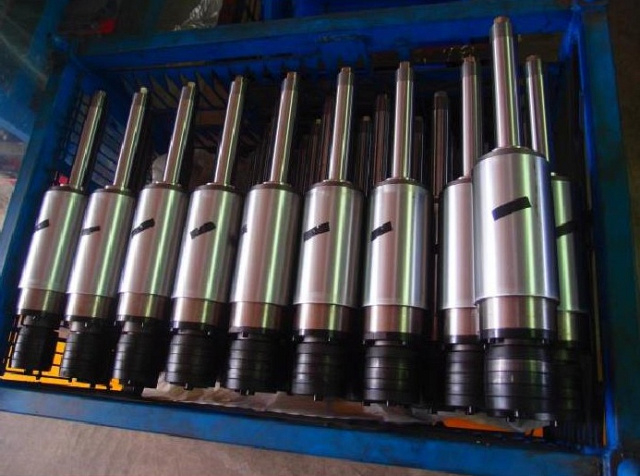

Высокоскоростные прецизионные динамически сбалансированные шпиндели |
 |

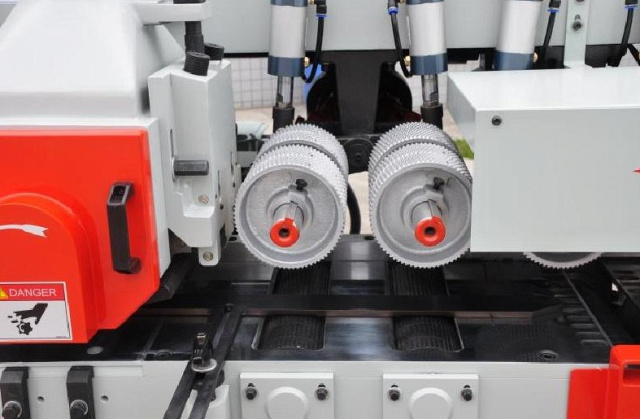

Мощная система подачи и фиксации пиломатериала В столе станка расположено 3 приводных ролика. Необходимы для протяжки массивных заготовок шириной до 260 мм, в том числе заготовок естественной влажности. |
 |

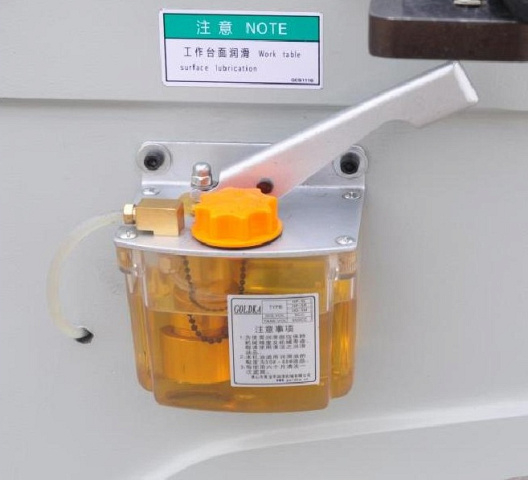

Ручной насос для смазки рабочего стола |
 |

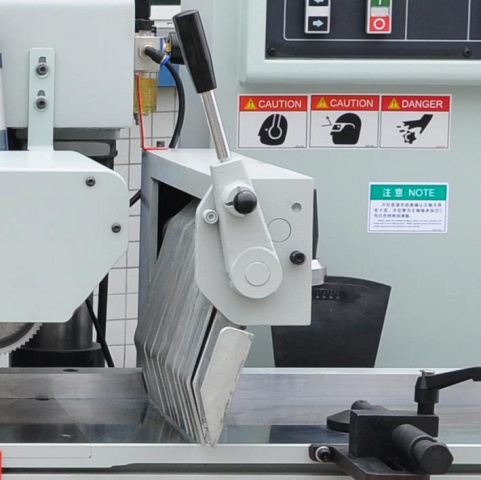

Когтевая защита |
 |

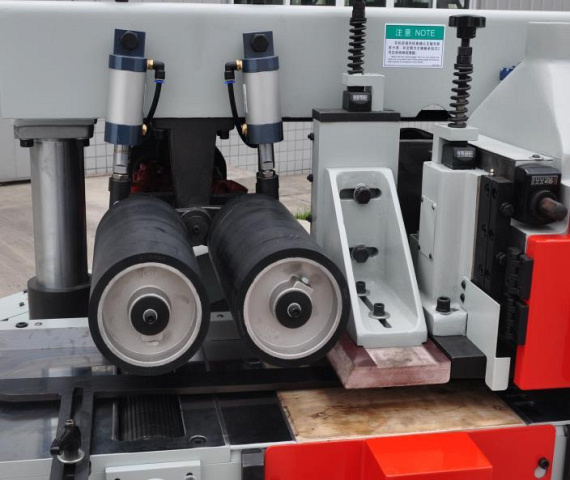

Специальное исполнение верхнего прижима и плиты пильного узла |
 |

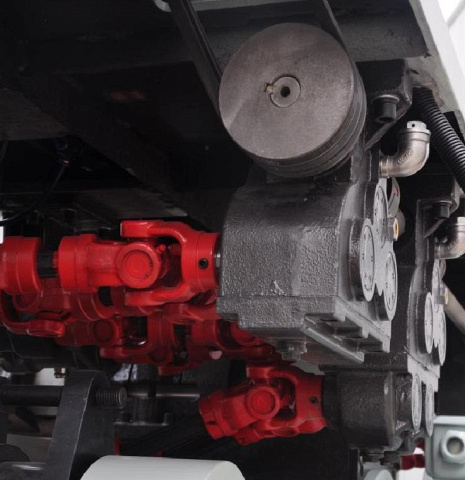

Чугунные редукторы с карданным приводом прижимных роликов |
 |

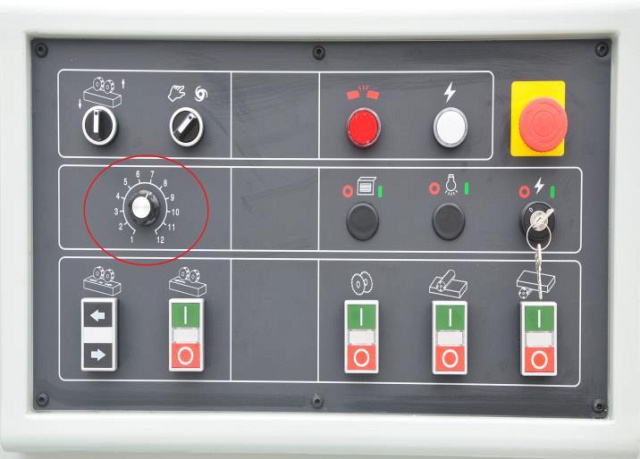

Электронный инвертор |
 |

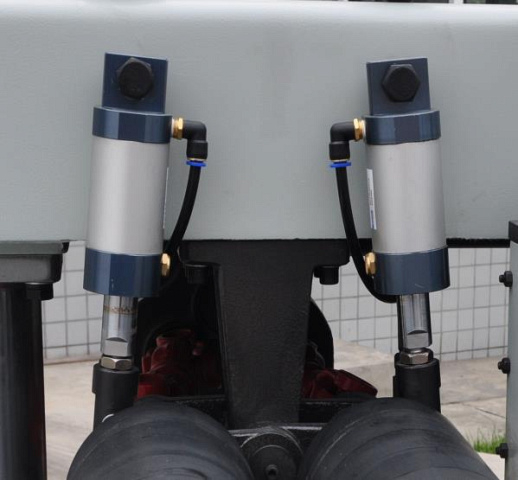

Пневматическое управление прижимными роликами |
 |
Наружный диаметр шпинделей 50 мм |
Технические характеристики QUADRO 326SAW 326SAW
| Характеристика | Значение |
|---|---|
| Скорость подачи, м/мин | 4 - 30 |
| Общая мощность, кВт | 54 |
| Мин. толщина строгания, мм | 20 |
| Макс. ширина заготовки, мм | 260 |
| Макс. толщина заготовки, мм | 100 |
| Диаметр ножевого вала, мм | 50 |
| Мощность привода подачи, кВт | 4 |
| Диаметр нижнего строгального вала (диаметр фрез х диаметр посадочный), мм | 140 x 50 |
| Диаметр верхнего строгального вала (диаметр фрез х диаметр посадочный), мм | 140 - 180 x 50 |
| Диаметр пильного узла (диаметр фрез х диаметр посадочный), мм | 200 - 350 x 50 |
| Расход сжатого воздуха, м³/мин | 0,1 |
| Максимальная глубина строгания за один проход снизу, мм | 5 |
| Максимальная глубина строгания за один проход сверху, мм | 6 |
| Максимальный подъем переднего рабочего стола, мм | 5 |
| Максимальный ход регулировки подвижной направляющей, мм | 8 |
| Шлицы пильного вала, мм | 12 x 2 |
| Диаметр роликов подачи, мм | 140 |
| Скорость вращения строгального вала, об/мин | 6800 |
| Скорость вращения пильного вала, об/мин | 4200 |
| Диаметр патрубков стружкоприемников, мм | 140 x 4 |
| Давление в пневмосистеме, Бар | 4 - 6 |
| Мощность привода нижнего строгального вала, кВт | 7,5 |
| Мощность привода верхнего строгального вала, кВт | 11 |
| Мощность привода пильного вала, кВт | 30 |
| Мощность привода подъемника пильного вала, кВт | 0,75 |
| Мощность привода траверсы, кВт | 0,75 |
| Длина, мм | 3400 |
| Ширина, мм | 1720 |
| Высота, мм | 1600 |
| Вес, кг | 3300 |
