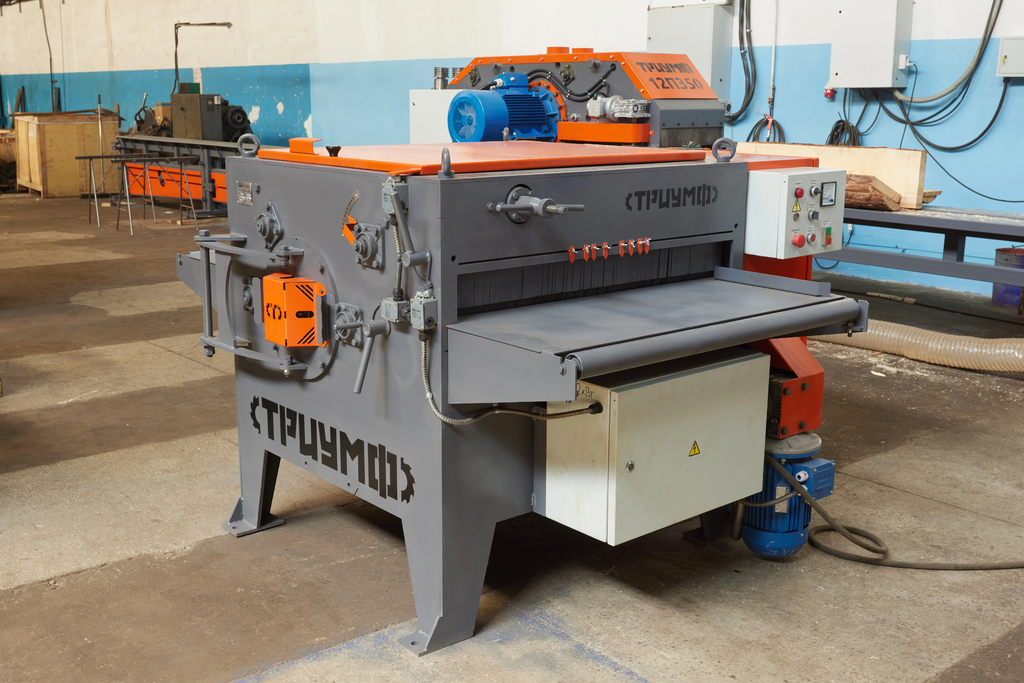

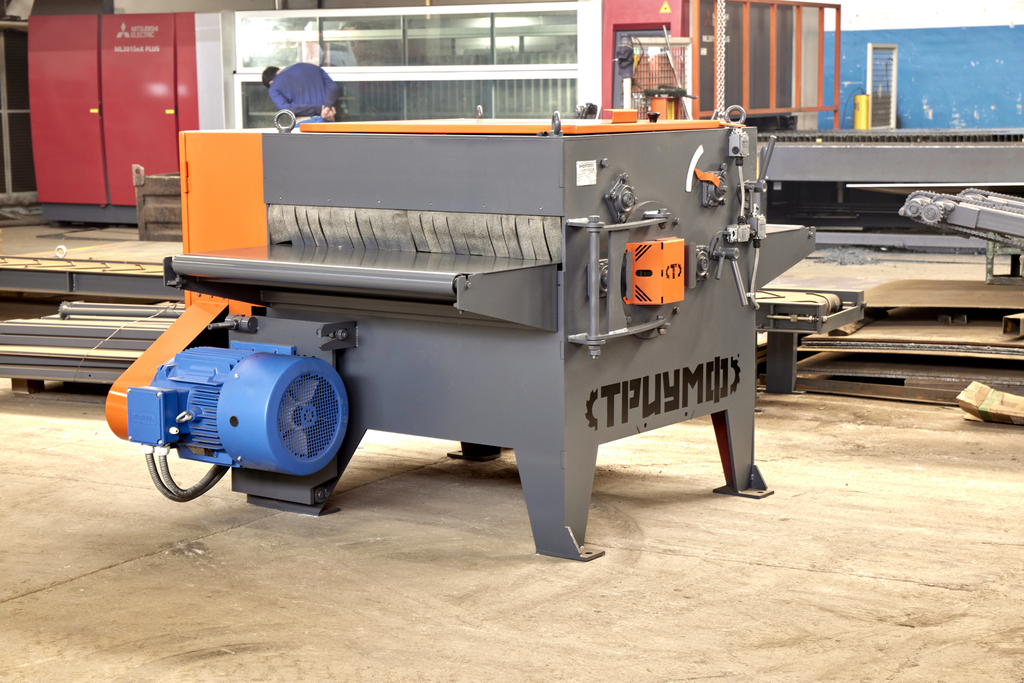

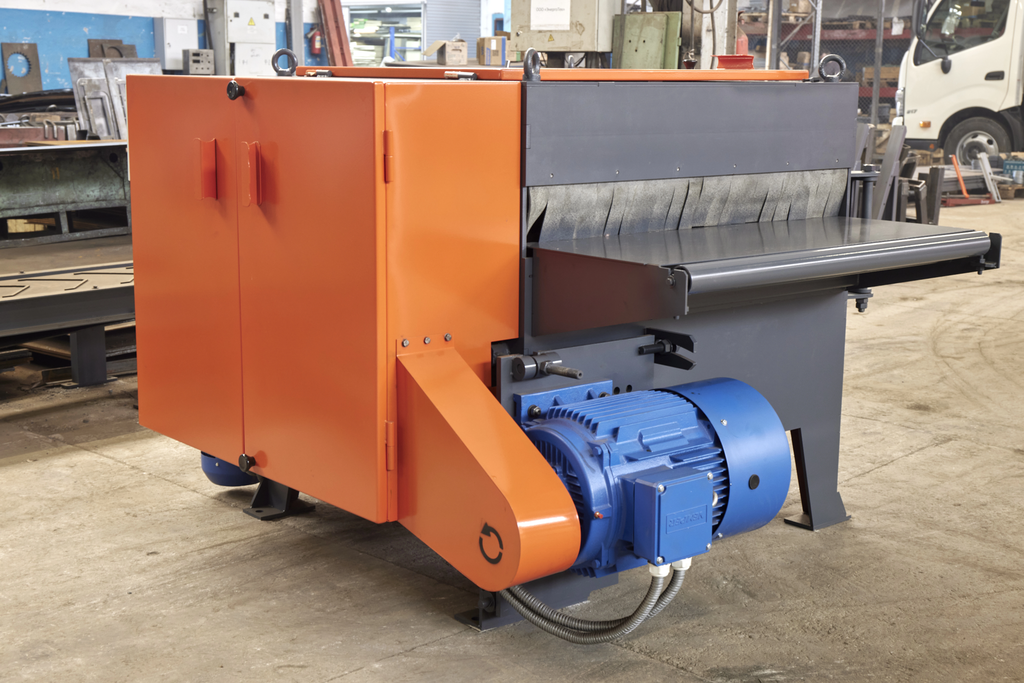

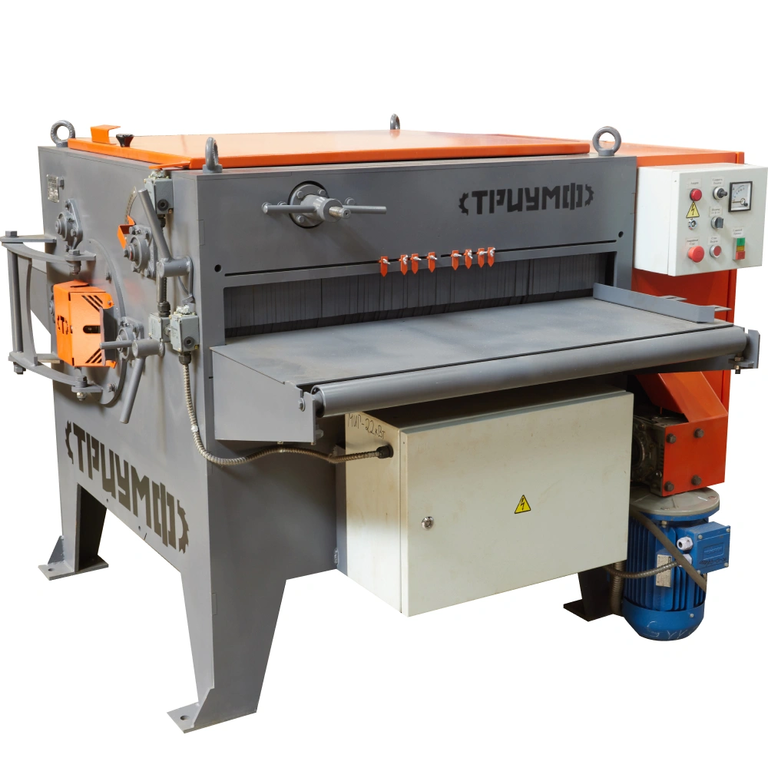

Многопильный кромкообрезной станок ТРИУМФ М-1000
Многопильные кромкообрезные станки серии ТРИУМФ М-1000 предназначены для распиловки доски (необрезной, полуобрезной, обрезной) толщиной до 110 мм и шириной до 1000 мм, на пиломатериал заданного сечения Станок используется в небольших и средних производствах с несколькими ленточными пилорамами либо в составе лесопильной линии в качестве кромкообрезного станка.
СХЕМА ОБРАБОТКИ:
Конструктивные особенности М1000 (22 кВт)
 |
АМПЕРМЕТР На пульте управления установлен амперметр, который позволяет оперативно следить за нагрузкой на основной двигатель. Также на пульте установлена бесступенчатая регулировка скорости. Эта фикция позволяет подобрать оптимальный режим пиления в зависимости от породы, влажности, толщины доски, количества используемых пил. |
 |
УКАЗАТЕЛИ ПРОПИЛА На пульте управления установлен амперметр, который позволяет оперативно следить за нагрузкой на основной двигатель. Также на пульте установлена бесступенчатая регулировка скорости. Эта фикция позволяет подобрать оптимальный режим пиления в зависимости от породы, влажности, толщины доски, количества используемых пил. |
 |
ПОДАЮЩИЕ РЯБХИ В станке предусмотрена специальная конструкция подающих рябух, как на европейских аналогах (типа PAUL). Косозубая насечка на рябухах, позволяет надежно фиксировать доску в процессе подачи, чтобы ее не уводило в сторону. акже эта насечка не портит пласть доски и препятствует забиванию опилом, легко чистится. |

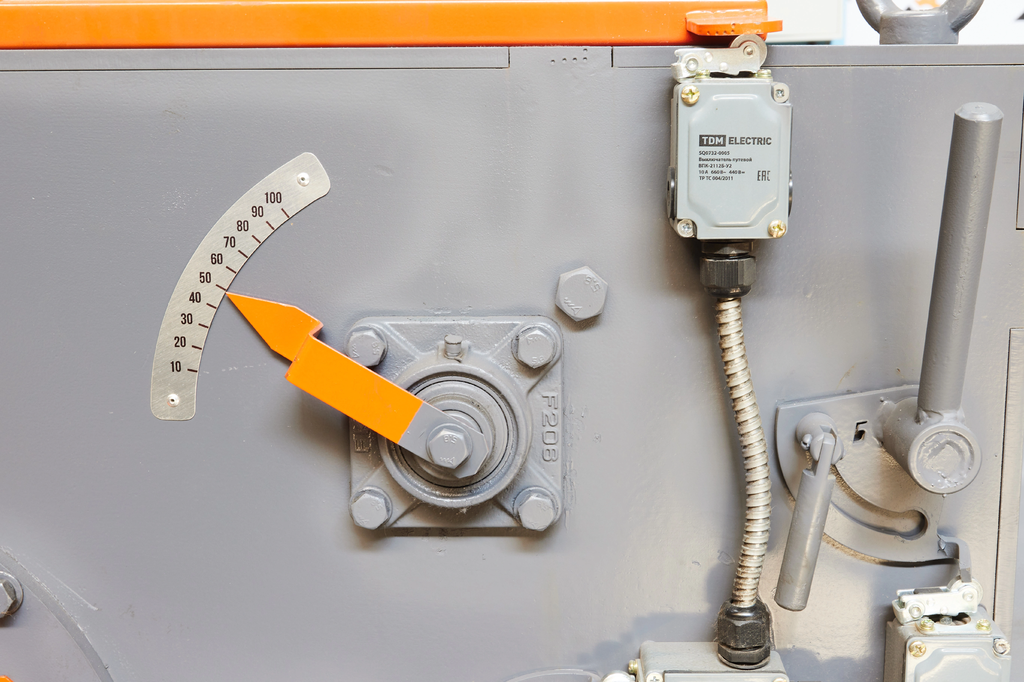

| УКАЗАТЕЛЬ ТОЛЩИНЫ ДОСКИ Простой и удобный индикатор настройки толщины подаваемой доски на боковой стенке станка. Сама регулировка производится вручную маховиком. |
|
 |
РОЛИКИ НА ВХОДЕ И ВЫХОДЕ На входе и выходе в станок предусмотрен вспомогательный холостой (неприводной) ролик, который облегчает подачу доски в станок. |
Технические характеристики станка М1000 (22 кВт)
| Общие характеристики | |
| Ширина доски, мм | 1050 |
| Регулировка толщины доски | Ручная |
| Скорость подачи, м/мин | 0-37 |
| Тип подачи | Вальцовая |
| Количество пильных валов, шт | 2 |
| Наличие подвижных пил, шт | нет |
| Частота вращения пильного вала, об/мин | 3000 |
| Диаметр пильного вала, мм | 75 |
| Диаметр пил, мм | 250; 300; 350 |
| Расстояние между пилами (макс), мм | 1000 |
| Количество подающих вальцев (верх), шт | 2 |
| Количество подающих вальцев (низ), шт | 2 |
| Параметры доски | |
| Толщина доски (мин-макс), мм | 110 |
| Длина доски (мин), мм | 1200 |
| Мощность узлов | |
| Мощность двигателя пильного вала, кВт | 22 |
| Мощность двигателя пильного вала (низ), кВт | 30 |
| Мощность двигателя подачи, кВт | 2.2 |
| Мощность (общая), кВт | 24.2 |
| Габаритные размеры | |
| Длина, мм | 2050 |
| Ширина, мм | 1700 |
| Высота, мм | 1300 |
| Вес, кг | 1450 |
