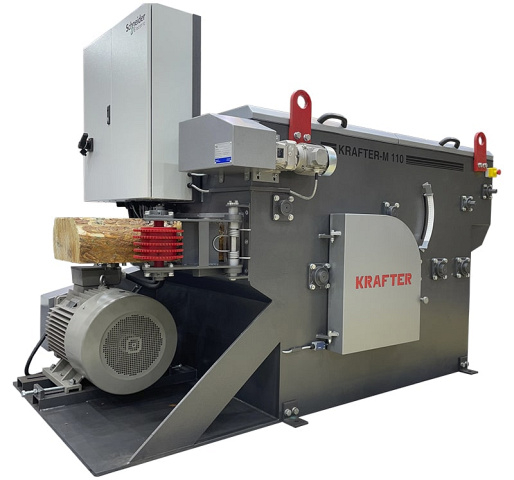

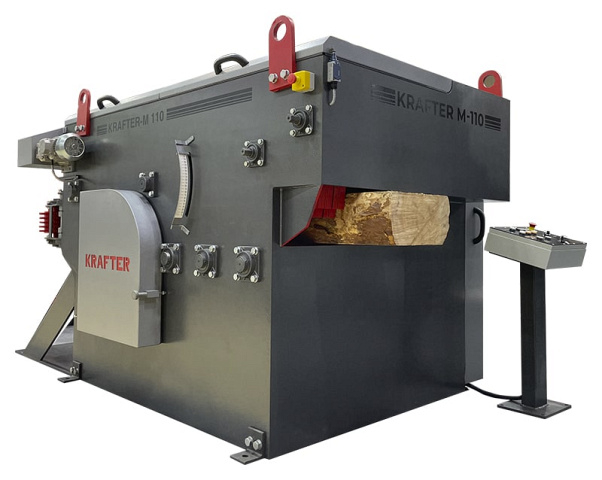

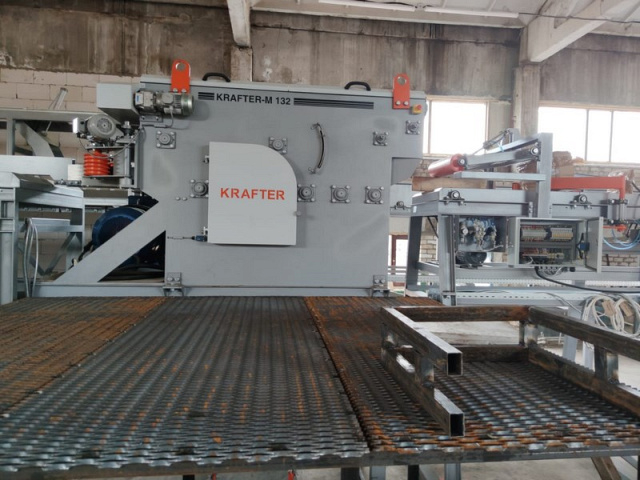

Многопильный дисковый станок KRAFTER M-90
Многопильные станки серии KRAFTER-M отлично подходят для массового роспуска бруса. Ширина распила в 750 мм является достаточной для роспуска бруса даже от лесопильных рам! Высота пропила 210 мм. Предельно прочная и жесткая конструкция обеспечивает длительный срок службы. На станках этой серии предусмотрена установка до 19 пил. С помощью преобразователя частоты возможна индивидуальная настройка скорости подачи с учетом мощности установленного двигателя. Многопильные станки серии KRAFTER-M получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда.
Область применения KRAFTER M-90
Многопильные станки серии KRAFTER-M получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда.
Схемы обработки KRAFTER M-90
Конструктивные особенности KRAFTER M-90
 |
Массивная станина Надежная массивная станина, прошедшая специальную обработку, обеспечивает жесткость конструкции и долговечность работы станка без потери точностных параметров. Толщина несущих стенок станка 15 мм, толщина центральной стенки 20 мм. |
 |
Механизм подачи Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бревна. |
 |

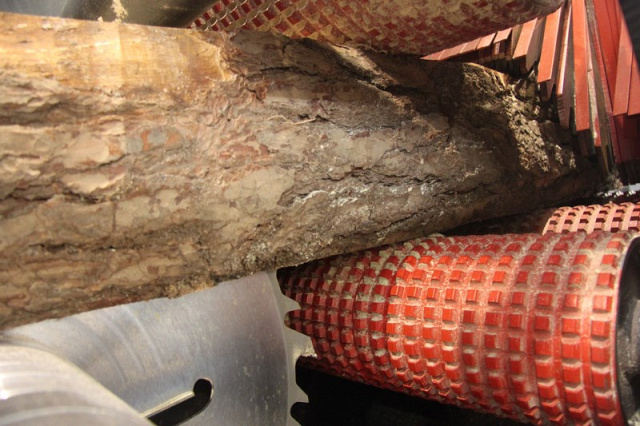

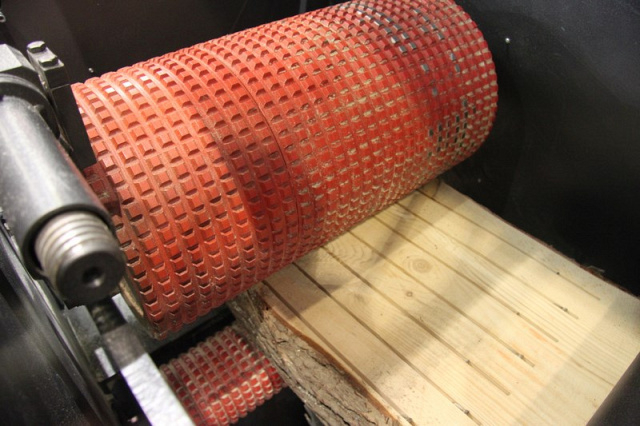

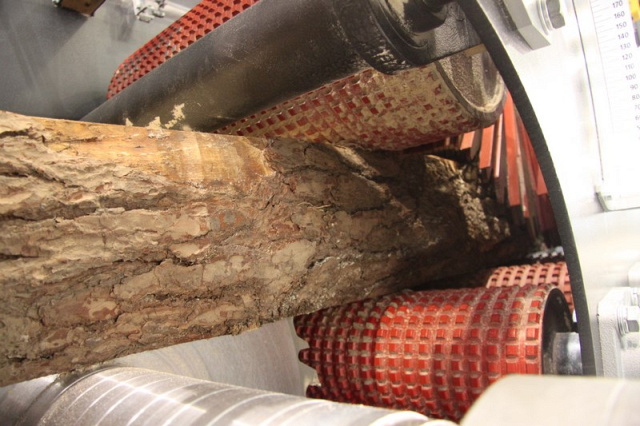

Подающие вальцы Рифленые призматично подающие вальцы осуществляют надежную (без проскальзывания и без забивания опилом) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов. |
 |
Регулировка верхних подающих вальцов Регулировка верхних подающих вальцов по толщине бруса осуществляется автоматически через пульт оператора, по средствам итальянского редуктора и немецкого электромотора. |
 |
Пильный узел Шпиндель пильного узла установлен на высокоточных подшипниках, исключающих биение пильного вала. Конструкция пильного узла с 3 опорами позволяет устанавливать на валу до 19 дисковых пил. |
 |

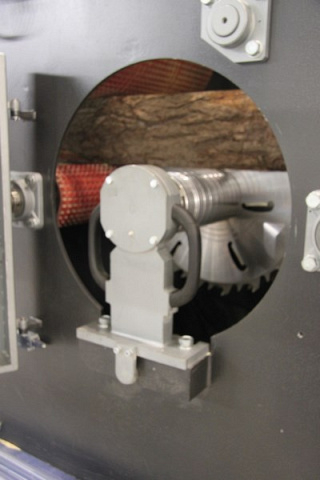

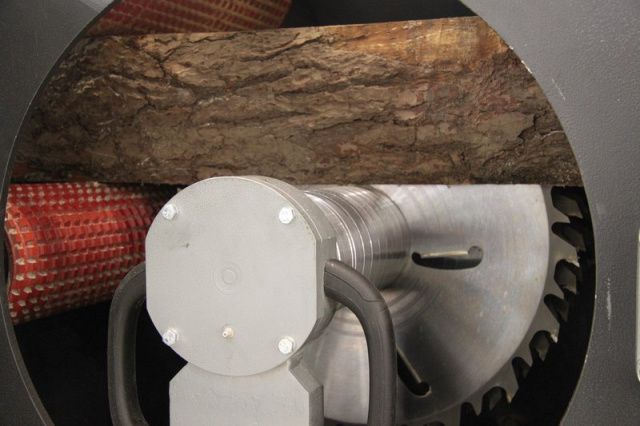

Трехопорное исполнение пильного вала Высокая точность изготовления и жесткость пильных валов (все валы имеют по три подшипниковых опоры) позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами. Третья опора имеет быстросъемное исполнение для замены постава пил. |
 |
Пульт управления Эргономичный выносной пульт управления обеспечивает удобство работы и обслуживания станка. Для контроля за нагрузкой двигателя привода пильного вала на пульте установлен амперметр. |
 |
Регулировка скорости подачи материала Скорость подачи плавно регулируется и позволяет подавать брус со скоростью от 5 до 30 м/мин. |
 |
Двойная когтевая защита Двойная когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке. |
 |
Удаление отходов В станке предусмотрено несколько способов удаления опилок. Под пильным узлом предусмотрен технологический проем для удаления отходов, а также в передней части станка выведено аспирационное отверстие. |
 |
Электроборудование Вся электрика устанавливаемая на станок немецкого производства SCHNEIDER Electric. |
 |
Комплектующие Все приводные ремни и подшипники устанавливаемые на станок европейского производства: Continental, SKF. |
Комплектация KRAFTER M-90
 |
Система орошения пил Система подачи жидкости в зону пиления особенно эффективна при пилении лиственницы. Данная опция помогает решить проблему с налипанием смолы на напайках. Не входит в стандартную комплектацию станка. |
 |
Опции |
Технические характеристики KRAFTER M-90
| Характеристика | Значение |
|---|---|
| Толщина бруса, мм | 210 |
| Ширина бруса, мм | 750 |
| Длина бруса (мин), мм | 3000 |
| Тип подачи | Вальцовая |
| Количество пильных валов, шт. | 1 |
| Вертикальное перемещение валов | нет |
| Диаметр пильного вала, мм | 75 |
| Диаметр пил, мм | 575 |
| Расстояние между крайними пилами, мм | 750 |
| Количество пил (макс), шт. | 11 |
| Постав пил | Стойко-постоянный |
| Регулировка высоты прижимных вальцов | Электро-механическая |
| Количество подающих вальцев (верх), шт. | 2 |
| Количество подающих вальцев (низ), шт. | 4 |
| Высота пропила, мм | 210 |
| Скорость подачи, м/мин | 5 - 30 |
| Мощность двигателя пильного вала, кВт | 90 |
| Мощность двигателя привода подачи, кВт | 3 |
| Размер и количество аспирационных отверстий, мм | По запросу |
| Ширина приемного окна, мм | 750 |
| Длина, мм | 2970 |
| Ширина, мм | 1820 |
| Высота, мм | 2150 |
| Вес, кг | 4100 |
