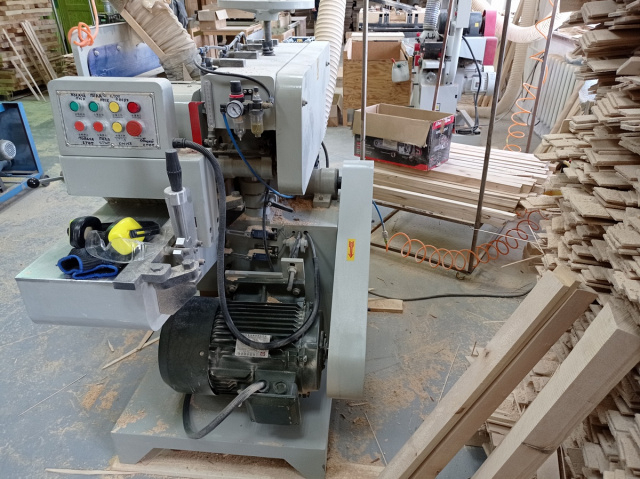

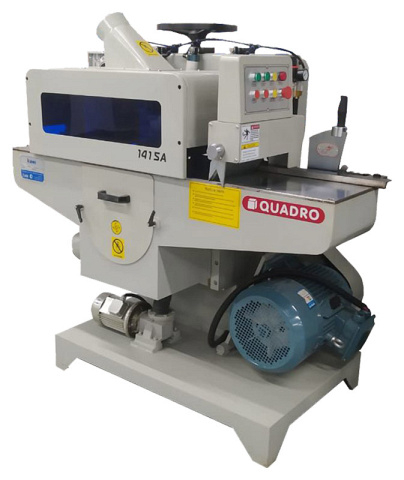

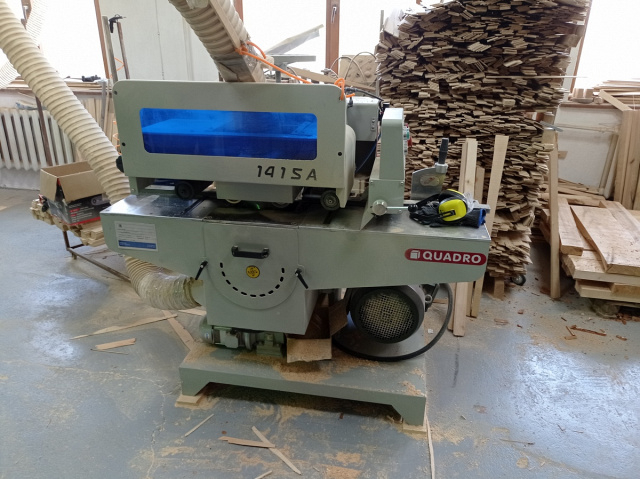

Многопильные станки QUADRO 1415A, 1420A
Продольная распиловка дисковыми пилами с целью получения заготовок заданной ширины.
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Преимущества QUADRO 1415A, 1420A
- Пневмоприжим подающих вальцов
- Плавная регулировка скорости подачи
- Электроподъем стола
- Базирование заготовки по столу
Конструктивные особенности QUADRO 1415A, 1420A
 |

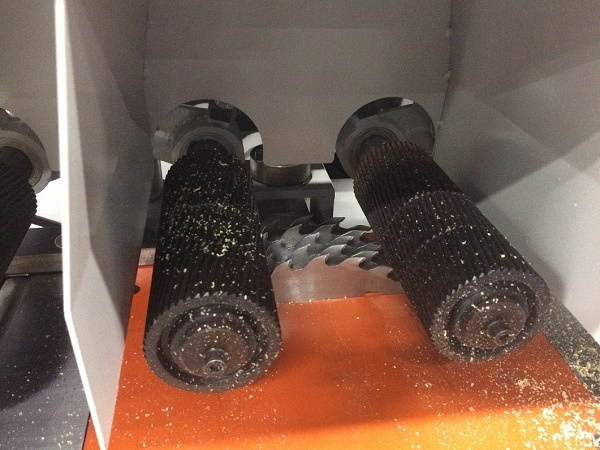

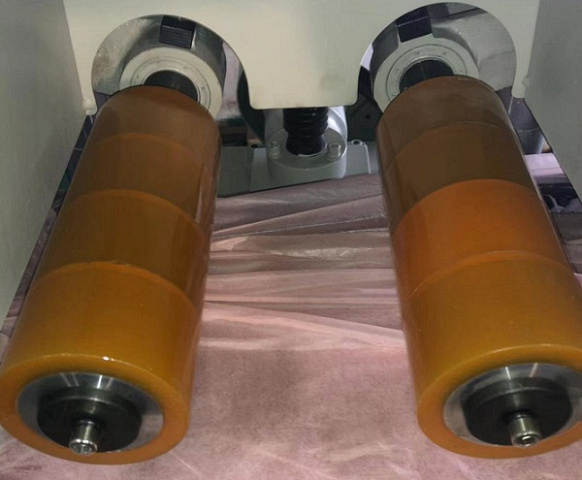

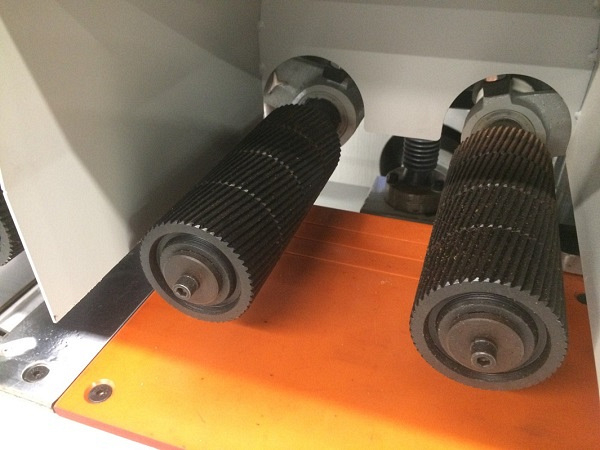

Подающие вальцы Верхние приводные вальцы металлические. Косые насечки обеспечивают надежную подачу заготовки и ее прижим к направляющей линейке. В столе расположены гладкие стальные ролики для уменьшения силы трения.По спецзаказу стальные рифленые вальцы могут быть заменены обрезиненными. |
 |
Пневматические прижимные вальцы Подающие вальцы имеют пневматический прижим. Каждый от отдельного пневмоцилиндра. В отличие от пружин пневматика надежнее фиксирует заготовку и удобнее в настройке. |
 |

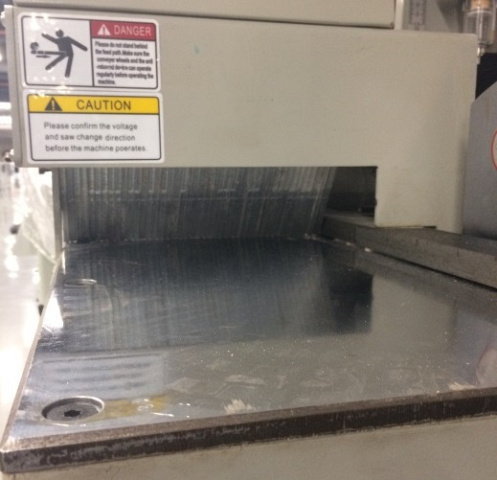

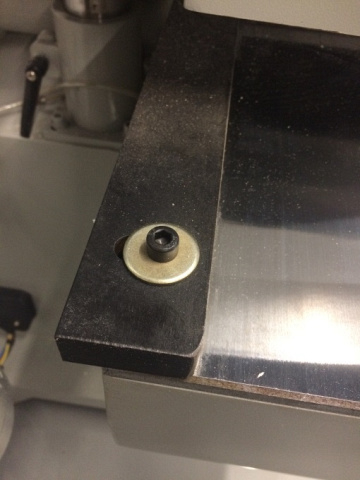

Поддерживающий стол Изготовлен из текстолита. В местах установки пил пропиливаются пазы, а стол является базой, поэтому при пилении заготовка имеет точку опоры, что повышает качество обработки.При установке другого постава пил, а также при выработке стола, он может быть заменен на новый (например, из фанеры). |
 |

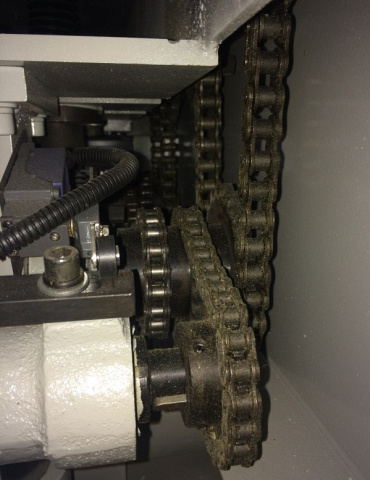

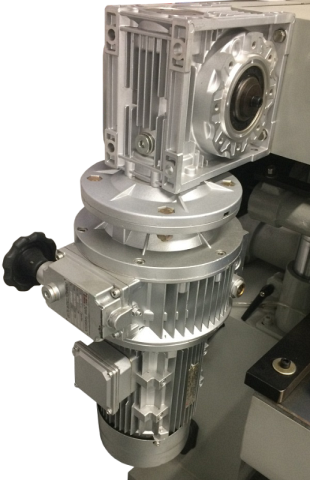

Система подачи Привод подающих роликов осуществляется от отдельного двигателя 1,5 кВт через червячный редуктор посредством цепи. Скорость подачи регулируется вариатором. |
 |

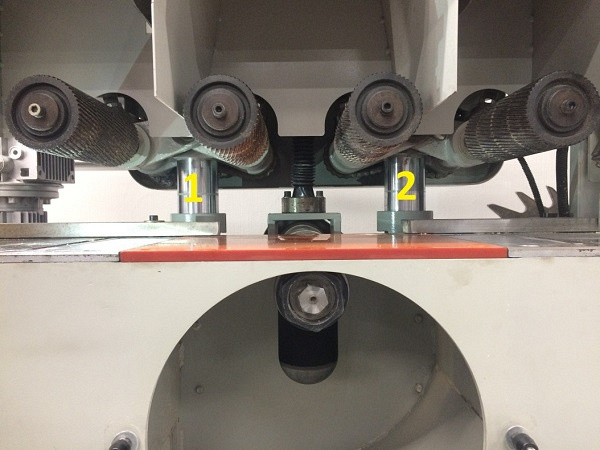

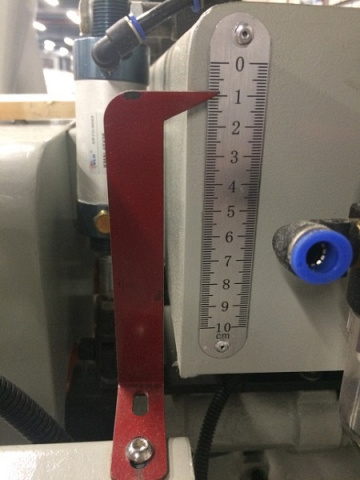

Настройка подающих вальцов Подающие вальцы имеют настройку по высоте в зависимости от толщины обрабатываемого материала с помощью маховика. Перемещение по 2-м массивным стальным цилиндрическим направляющим. Отображение размера по миллиметровой шкале. |
 |

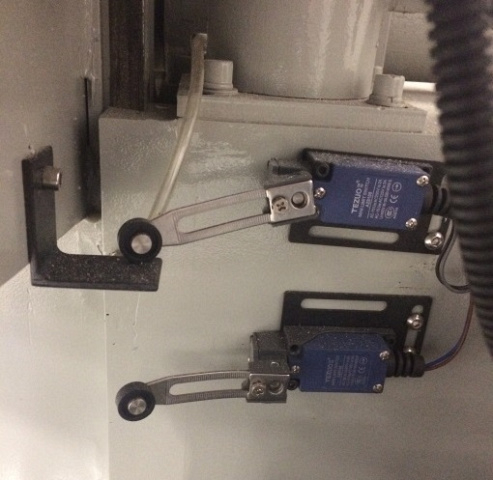

Электроподъем стола Настройка вылета пил регулируется подъемом/опусканием рабочего стола при помощи отдельного двигателя.Перемещение стола по чугунным направляющим гарантирует высокую точность.Ограничение перемещения по высоте с помощью концевиков. |
 |

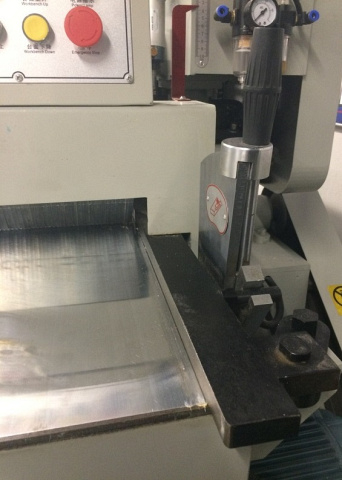

Направляющая линейка Имеет регулировку по ширине и необходима для настройки пропила относительно крайней пилы.Задняя линейка также имеет регулировку по ширине. |
 |

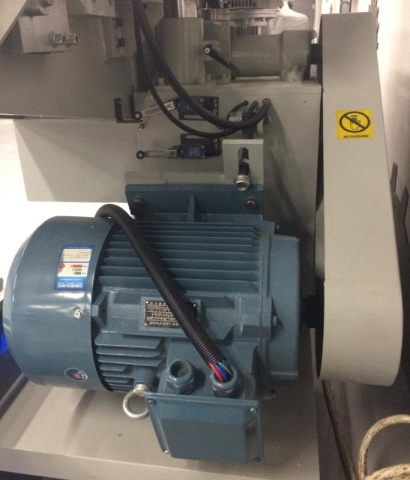

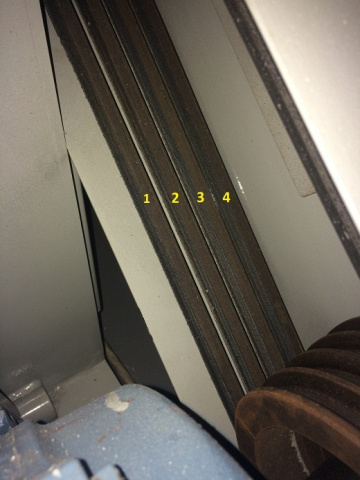

Главный электродвигатель Привод пильного вала осуществляется от отдельного двигателя посредством клиноременной передачи. Кол-во ремней – 4. |
 |

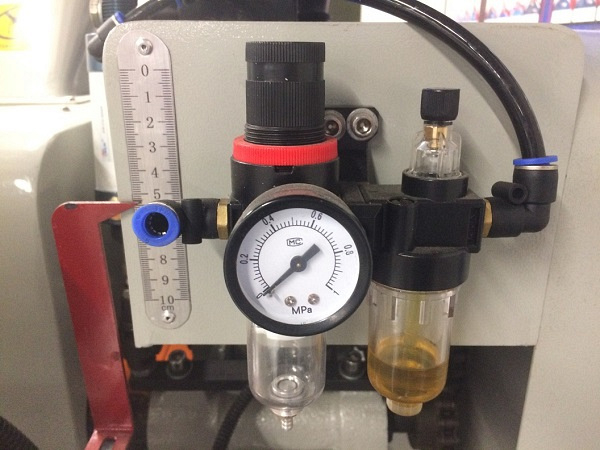

Блок подготовки воздуха Входит в комплект поставки и включает в себя регулятор давления с манометром, влагосепаратор для отделения влаги и лубрикатор для смазки воздуха в пневмоцилиндрах. |
 |

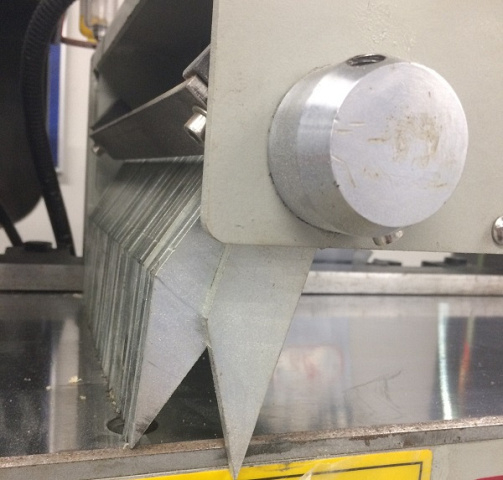

Когтевая защита Надежная когтевая защита предотвращает обратный выброс заготовки. Станок соответствует нормам безопасности. |
 |

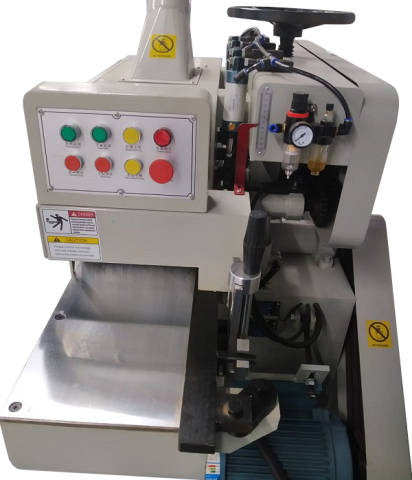

Пульт управления Удобно расположен на уровне глаз оператора. На пульте находятся кнопки включения/выключения пильного вала и вальцов подачи, кнопки подъема/опускания рабочего стола для настройки толщины пиления, кнопка аварийного останова и световой индикатор работы станка. |
 |

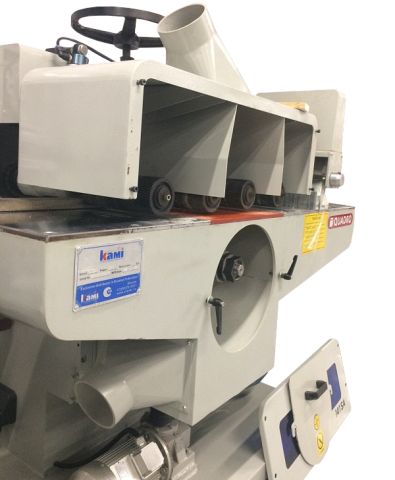

Аспирационные патрубки На станке установлено 2 аспирационных патрубка Ø120 мм для удаления опилок из рабочей зоны. |
