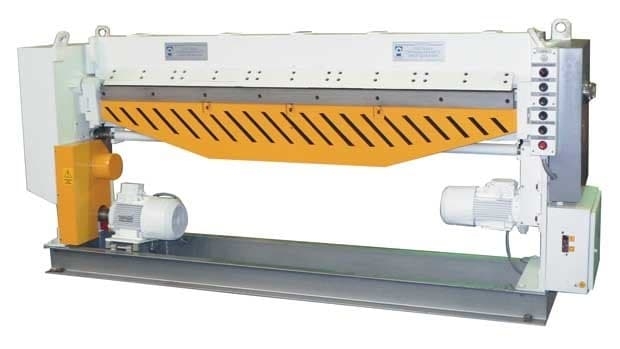

Листогибочная машина МГЛ2-2500М

Листогибочная машина МГЛ2-2500М

Описание

Листогибочная машина МГЛ2-2500М – надежное и производительное оборудование от компании Невастанкомаш. Она предназначена для гибки листового металла толщиной до 2.5 мм и длиной до 2500 мм.

Преимущества

• Профессиональное качество гибки благодаря высокой точности и надежности машины
• Использование современных технологий для обеспечения высокой производительности
• Простота в эксплуатации и обслуживании
• Долговечность и надежность конструкции

Особенности

• Электромеханическое управление
• Регулировка угла гиба и длины загиба
• Высокая скорость работы
• Компактный размер для экономии места в цехе

Назначение

Листогибочная машина МГЛ2-2500М идеально подходит для производства металлических изделий, в том числе корпусов, кожухов, дверей, профилей и других изделий из листового металла.

Сферы применения

Это оборудование находит применение в различных отраслях промышленности, таких как машиностроение, автомобильная промышленность, строительство, производство мебели и других областях, где требуется гибка металла.

Листогибочная машина МГЛ2-2500М обеспечивает качественный изгиб листовой заготовки на заданный угол с минимальным изменением геометрии гиба, позволяет изготавливать изделия из листа с неоднократным изменением ориентации гиба (в пределах конструктивных особенностей механизма).

Механизм МГЛ-2x2500М прост в эксплуатации, может работать в ручном и полуавтоматическом режимах.

Листогибочная машина с механическим приводом МГЛ 2х2500М с нижней поворотной балкой предназначен для гибки тонколистового металла с пределом прочности не более 500 МПа (50кг/мм2) .

Механизм МГЛ 2х2500М обеспечивает качественный изгиб листовой заготовки на заданный угол до 135 с минимальным изменением геометрии гиба, позволяет изготавливать изделия из листа с неоднократным изменением ориентации гиба (в пределах конструктивных особенностей механизма).

Листогибочная машина с механическим приводом МГЛ 2х2500М с нижней поворотной балкой предназначен для гибки тонколистового металла с пределом прочности не более 500 МПа (50 кг/мм2) .

Механизм МГЛ 2х2500М обеспечивает качественный изгиб листовой заготовки на заданный угол до 135 с минимальным изменением геометрии гиба, позволяет изготавливать изделия из листа с неоднократным изменением ориентации гиба (в пределах конструктивных особенностей механизма).

Механизм прост в эксплуатации, может работать в ручном и полуавтоматическом режимах.

Область применения

Станки МГЛ2 используются металлообрабатывающими предприятиями всех отраслей в производственных процессах, характер и серийность которых не позволяет применить листовую штамповку либо не оправдывает ее экономически.

Устройство и принцип работы

Листогибы МГЛ2 имеют в своем составе основание, несущее на себе стойки, между которыми расположены рабочий стол, гибочная и прижимная балки.

Процесс гибки заключается в деформации листа, зафиксированного на столе, при воздействии на него подвижной гибочной балкой. Изгиб материала происходит при давлении на его свободный край балки, поворачивающейся вокруг оси, параллельной линии гиба. Радиус гиба определяется профилем (радиусом) кромки прижимной балки или вставки, которую огибает заготовка в процессе деформации.

Движение гибочной балки осуществляется с помощью электропривода. Привод прижимного механизма может быть ручным либо электрическим. В последнем случае обозначение модели дополняется литерой М.

Для настройки положения заготовки на заданное расстояние до линии гиба станки оборудуются задним упором, который помогает установить нужную величину и выдерживать ее при изготовлении партии однотипных изделий. Положение упора регулируется вручную либо специальным механизмом. Наличие механизированного упора отмечается в обозначении модели буквой У.

Базирование материала по заднему упору и возможности системы управления приводом позволяют выполнять работу в полуавтоматическом и автоматическом режиме при серийном производстве.

Листогибы серии МГЛ2 зарекомендовали себя мощным, надежным и высокопроизводительным оборудованием. Технологические возможности и оснащенность ставят их в один ряд с лучшими современными образцами.

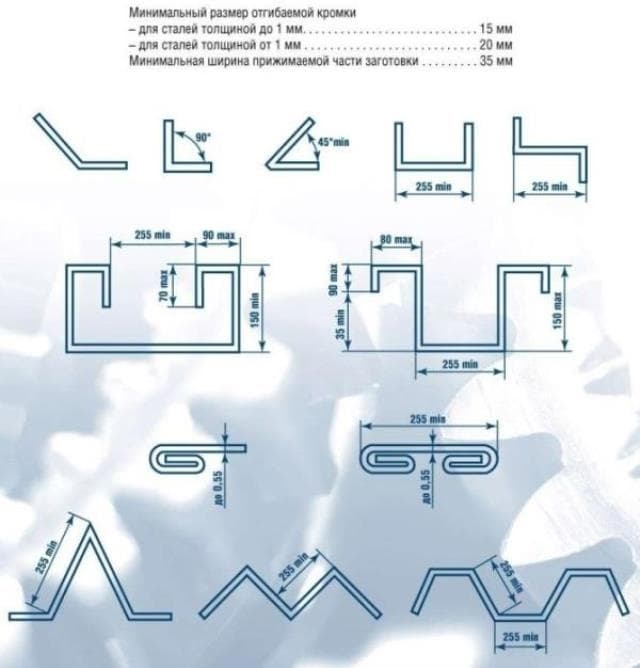

Примеры профилей, получаемых на МГЛ

Минимальный размер отгибаемой кромки
- для сталей толщиной до 1 мм - 15 мм
- для сталей толщиной от 1мм - 20 мм
Минимальная ширина прижимаемой части заготовки -35 мм

Технические характеристики МГЛ-2x2500М

Комплект поставки

• станок
• инструкция
• упаковка

• Ширина обработки, мм 2500
• Толщина, мм 2
• Мощность, кВт 2.2
• Масса, кг 1300
• Модель МГЛ2-2500М
