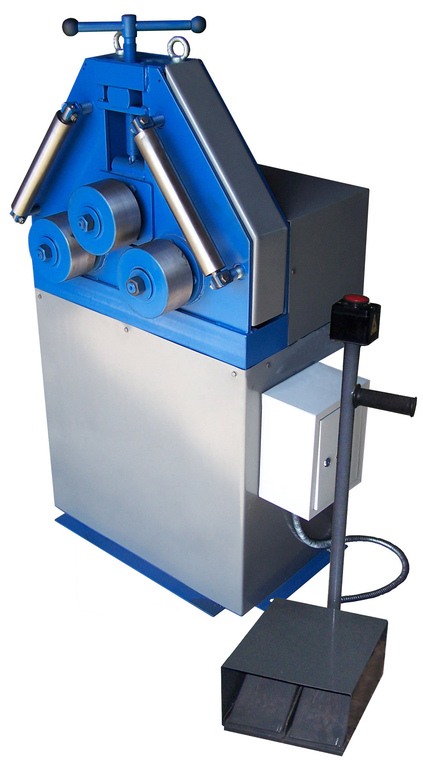

Cтанок профилегибочный МГ-0080-П-М (Производства Россия)
Станок профилегибочный предназначен для гибки стальной круглой, прямоугольной и квадратной профильной трубы, полосы, швеллера из стали обыкновенного качества ГОСТ 380-94. Cтанок профилегибочный предназначен для эксплуатации в условиях умеренного климата, категория размещения 3 по ГОСТ15150-69.
Особенности профилегиба МГ-0080-П-М
- Устойчивая станина;
- Выносной пульт управления;
- Легкая ремонтопригодность;
- Возможность регулировки направляющих прижимного ролика, по мере их износа.
Основные характеристики профилегиба МГ-0080-П-М
|
Диаметр валов |
46 мм |
|
Диаметр роликов |
155 мм |
|
Количество валов |
3 шт |
|
Номинальная мощность |
1,1 кВт |
|
Частота вращения ротора |
910 об/мин |
|
Напряжение |
380 В |
|
Частота |
50 Гц |
|
Длина |
950 мм |
|
Ширина |
700 мм |
|
Высота |
1400 мм |
|
Масса (не более) |
300 кг |
Таблица с параметрами гибки профилей
|
Комплектация |
Макс. сечение профиля, мм. |
Мин. диаметр, мм |
Вид профиля |
|
В базовой комплектации |
40×10 |
Ø1200 |
|
|
В базовой комплектации |
30×30 |
Ø800 |
|
|
В базовой комплектации |
50×30×7 |
Ø500 |
|
|
В базовой комплектации |
50×30×7 |
Ø500 |
|
|
В базовой комплектации |
50×50×5 |
Ø650 |
|
|
В базовой комплектации |
50×50×5 |
Ø650 |
|
|
Дополнительная комплектация |
40×40×3 |
Ø800 |
|
|
Дополнительная комплектация |
60×30×2 |
Ø1200 |
|
|
Дополнительная комплектация |
Ø25×2 |
Ø600 |
|
|
Дополнительная комплектация |
45×45×4 |
Ø800 |
|
|
Дополнительная комплектация |
65×36×7 |
Ø500 |
|
|
Дополнительная комплектация |
65×36×7 |
Ø500 |
|
|
Дополнительная комплектация |
Ø32 |
Ø 600 |
|
Cтанок профилегибочный. Устройство и принцип работы
Cтанок профилегибочный состоит из следующих основных частей.
| 1. Рама | 8. Винт. |
| 2. Электрошкаф. | 9. Гайка. |
| 3. Стойка с педалями. | 10. Направляющие валы. |
| 4. Защитный кожух. | 11. Прижимной ролик. |
| 5. Кожух регулирующих гаек направляющих валов. | 12. Опорные ролики. |
| 6. Рым-болты. | 13. Регулирующие гайки. |
| 7. Рукоятка прижимного ролика. | 14. Заготовка. |
Предполагается, что заготовка будет «колебаться» в роликах, для предотвращения этого настройте направляющие валы 10 при помощи регулир
ующих гаек 13. Изгиб заготовки осуществляется вращением электромеханического привода (связанного с опорными роликами чер
ез шестерни), при помощи нажатия педалей на стойке 3. Смена возвратно-поступательного движения роликов осуществляется через кнопку СТОП. Для извлечения заготовки 14 возвращаем прижимной ролик 11 в верхнее положение с помощью вращения рукоятки 7, и извлекаем заготовку.
Установка станка профилегибочного
Оборудование поставляется полностью готовым к работе. Профилегиб должен быть жёстко установлен и закреплён через специальные отверстия в раме четырьмя анкерными болтами (болты в комплект не входят).
- Перед началом работы убедиться, что профилегиб заземлён.
- Проверить внешним осмотром целостность механических и электрических соединений.
Первоначальный пуск.
Очистить ролики от консервирующей смазки (сухой тканью-ветошью). Убедиться в соответствии напряжения питающей сети параметрам профилегиба. После чего приступить к обкатке профилегиба на холостом ходу в течение 30 мин В случае возникновения отклонений от нормального режима работы немедленно остановить профилегиб и устранить неисправность.
Обрабатываемый материал:
- заготовка должна быть очищена от масла и сухой;
- твёрдость материала должна быть одинаковой по всей длине заготовки;
- сгибаемые части заготовки должны быть гладкими.
Принцип работы.
- Открутить ключом гайки 15 крепления прижимного ролика 11 и опорных роликов 12
- Установить ролики на валы со шпонкой и закрепить с помощью гаек.
- Далее с помощью рукоятки 7 поднять прижимной ролик 11 в верхнее положение. Изгибаемую деталь расположить между опорными 12 и прижимным 11 роликами. С помощью вращения рукоятки прижимного ролика 7 плавно опускать прижимной ролик 11 (1/2 оборота) на величину, необходимую для формирования требуемого радиуса изгиба. Изгиб на предельном радиусе за одну операцию невозможен, по этому требуется повторение операции сгиба, прежде чем вы достигните определённого радиуса.
Схема настройки роликов
