Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S (подготовка под 4-ось)

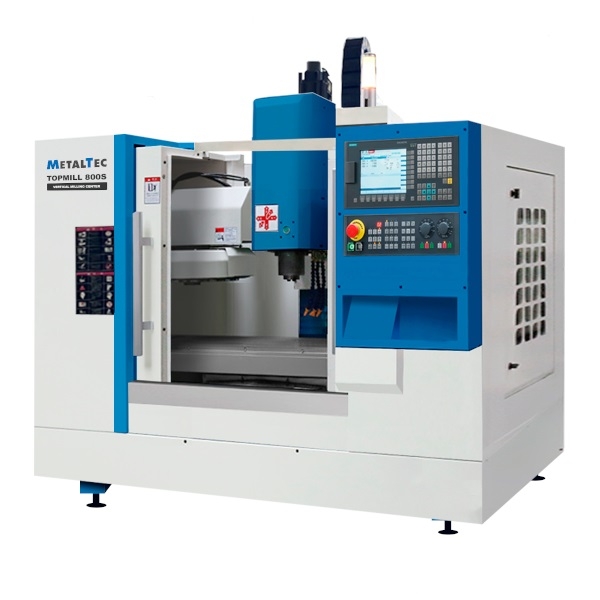

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S
Описание товара
Вертикальный обрабатывающий центр MetalTec TOPMILL 800S - это высокоточное промышленное оборудование, предназначенное для обработки металлических деталей с использованием системы ЧПУ.
Преимущества
- Высокая точность обработки
- Быстрая подготовка под 4-ось
- Надежность и долговечность
- Простота в эксплуатации
- Гарантированное качество от производителя
Особенности
- Мощный вертикальный шпиндель
- Широкий диапазон скоростей вращения
- Удобная система управления с ЧПУ
- Интегрированная система охлаждения
Назначение
Металлообработка, фрезерование, сверление и другие виды обработки металлических деталей.
Сферы применения
Промышленное производство, машиностроение, авиационная и автомобильная отрасли, электроника и другие области, где требуется точная и эффективная обработка металла.

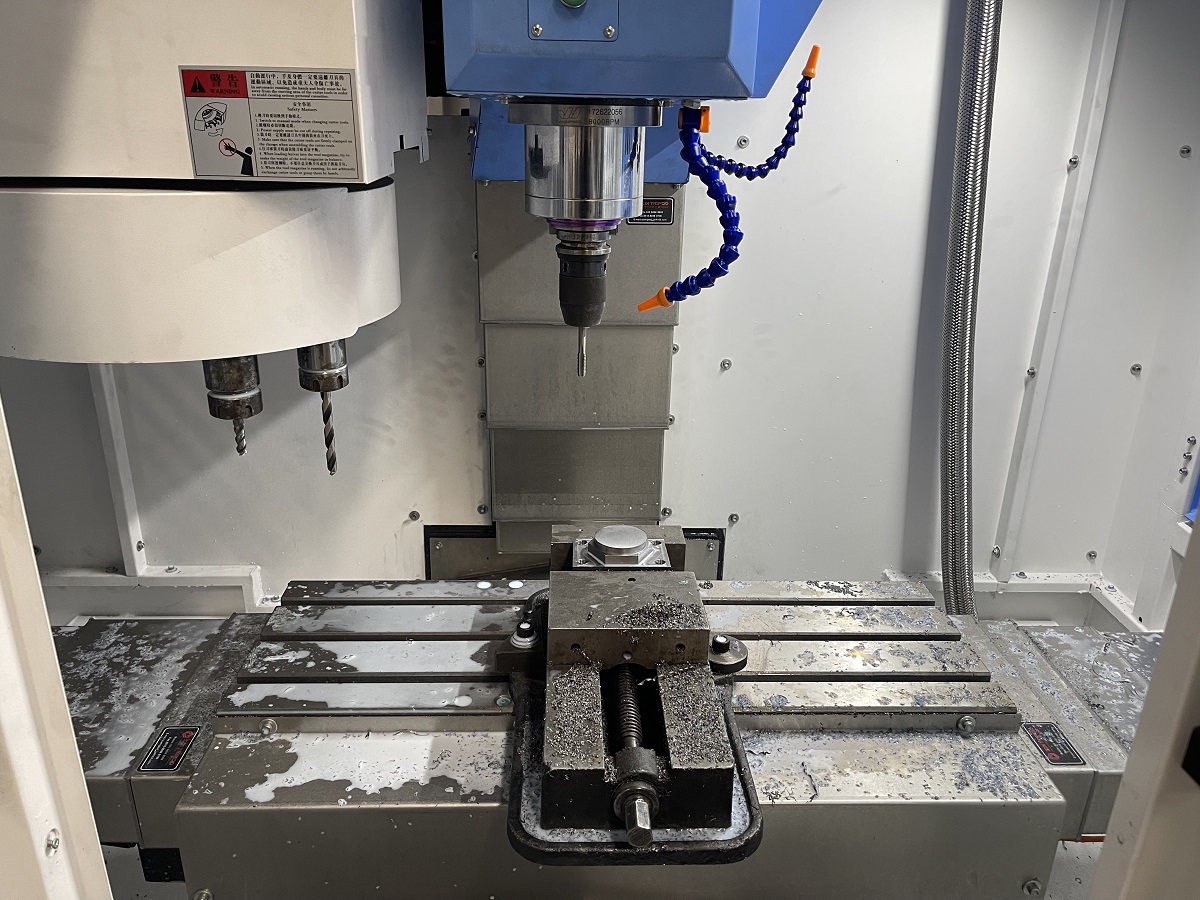

Вертикальные многоцелевые обрабатывающие центры TOPMILL 800S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 / 120 | Ai Mach (Тайвань) |
| 2 | Магазин автосмены инструмента | BT40 - 12T | Ai Mach (Тайвань) |
| 3 | ШВП по оси Х / Y / Z | 2816 | LSK (Тайвань) |
| 4 | Подшипники | P4 | NSK / FAG (Япония) |
| 5 | Пневмосистема | AirTac (Тайвань) | |
| 6 | Линейные направляющие квадратного сечения по осям Х / Y /Z |
30 / 30 / 35 мм | LSK (Тайвань) |
Конструктивные особенности
 |

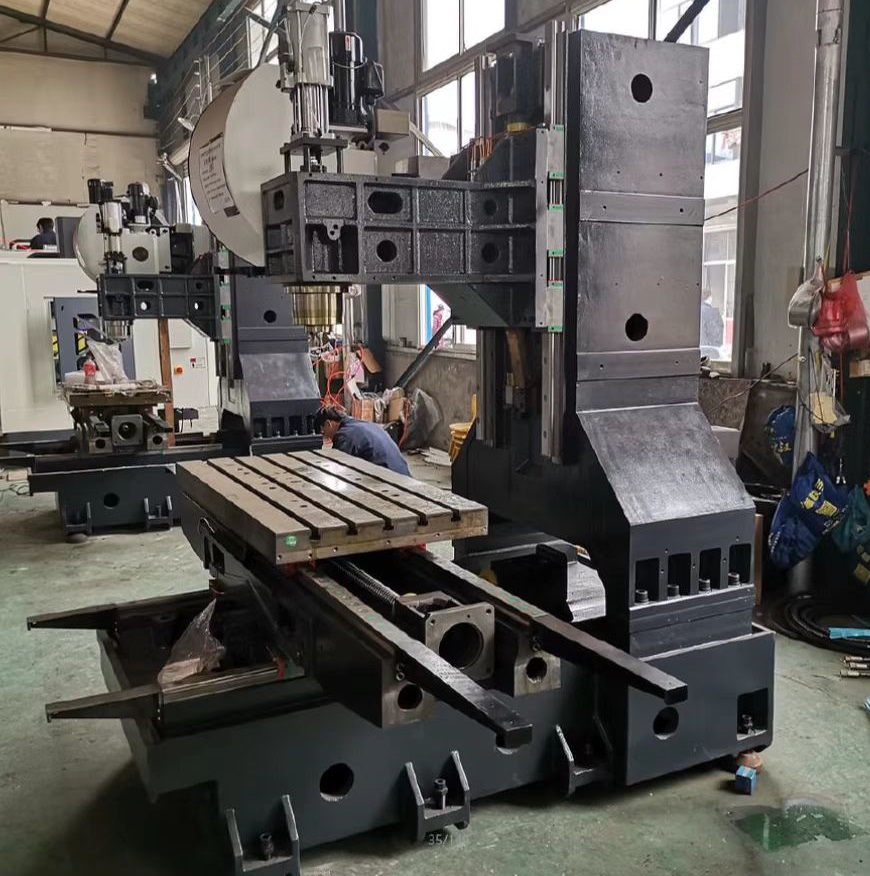

ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |

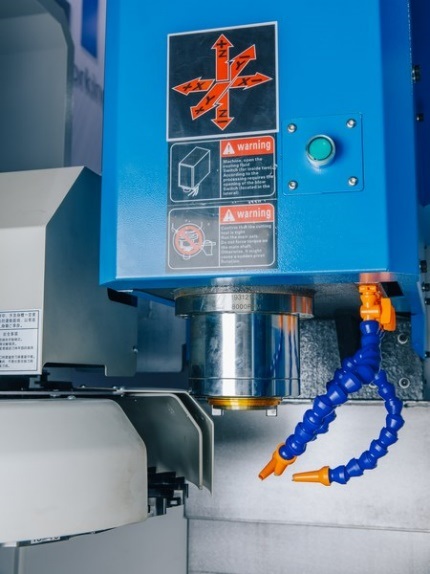

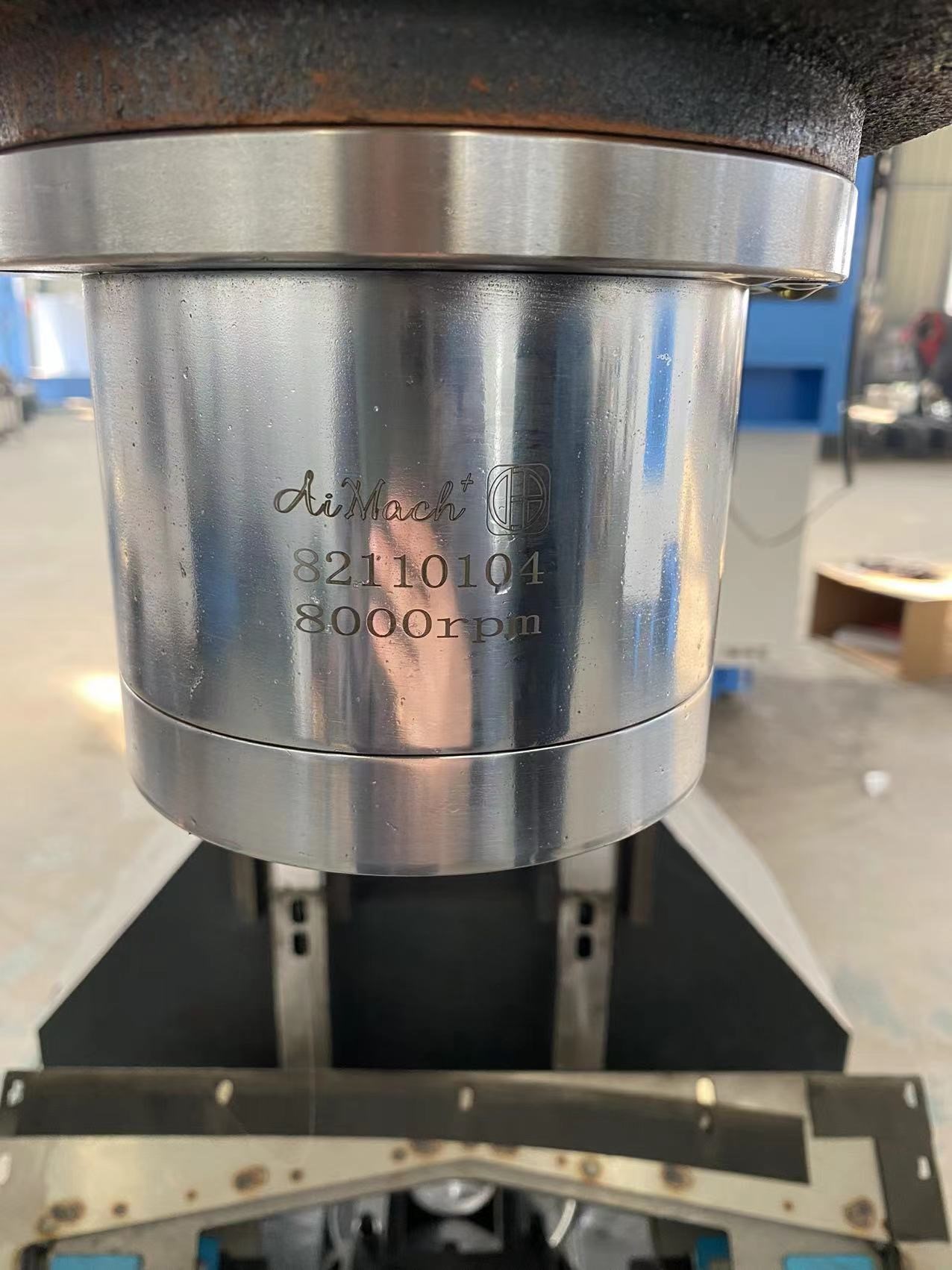

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Ai Mach Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S, укомплектован высокоточным шпинделем одного из ведущего производителя – AiMach (Тайвань). Сборка шпинделей - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят свои аналоги по мощностным параметрам, точности, ресурсу и качеству. (возможна установка аналогов не ухудшающих качества) |
 |
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ЕДИНИЦЫ Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
 |

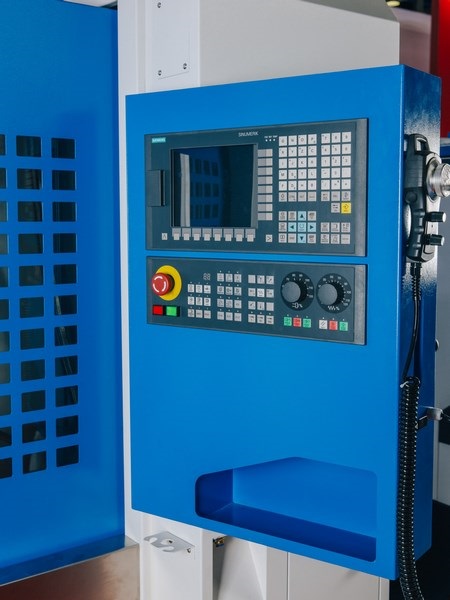

СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED
|
 |

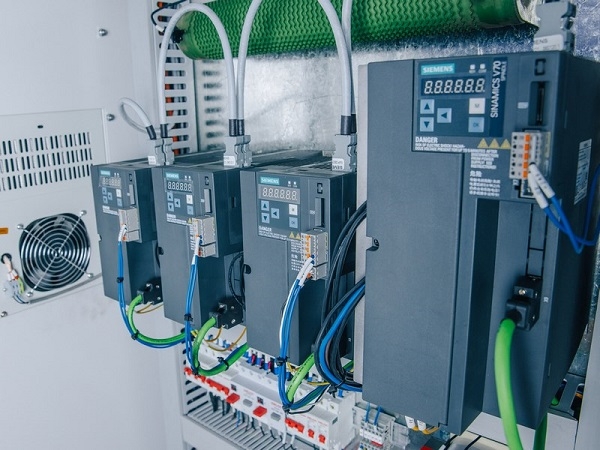

ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей. |
 |
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
|
  |

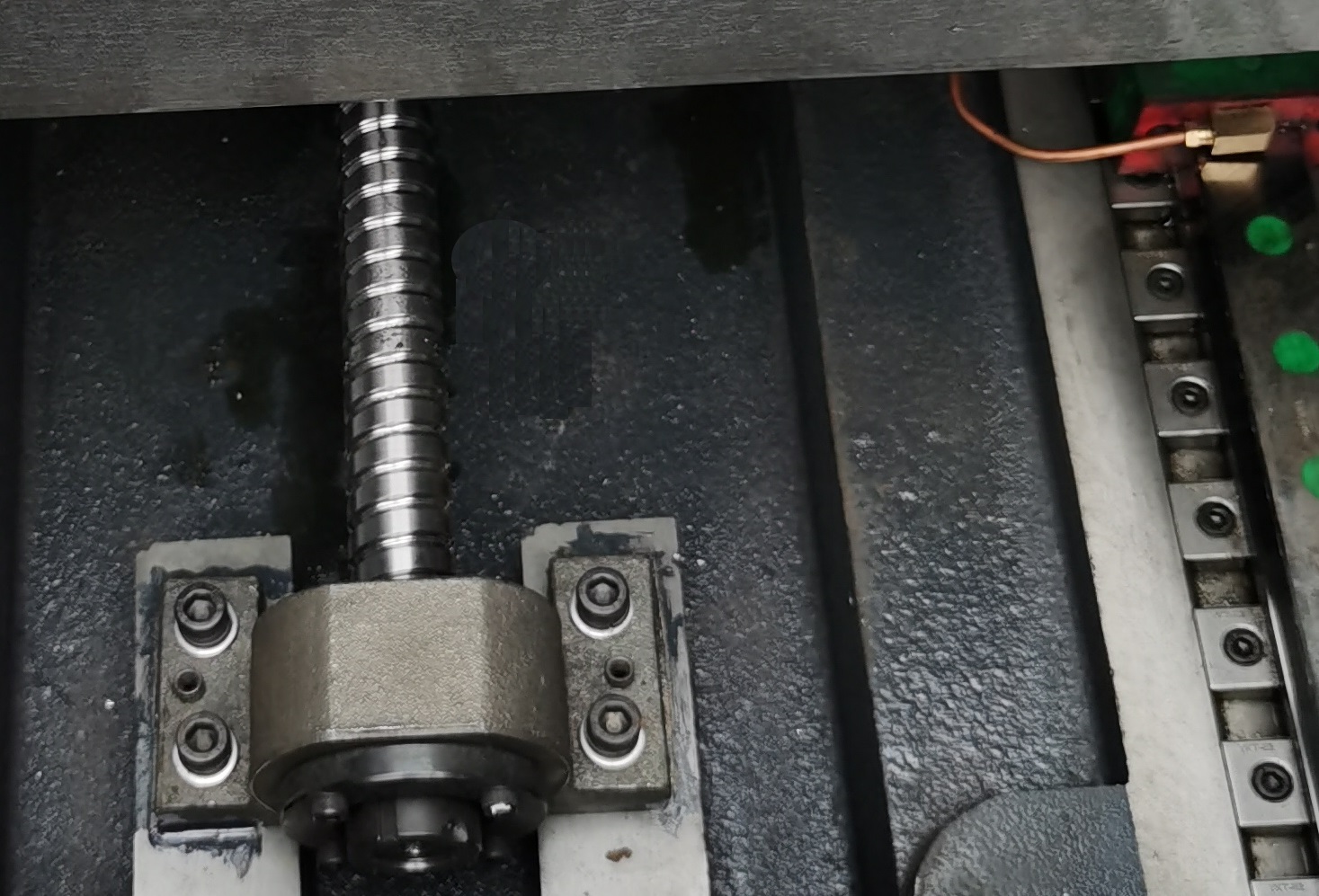

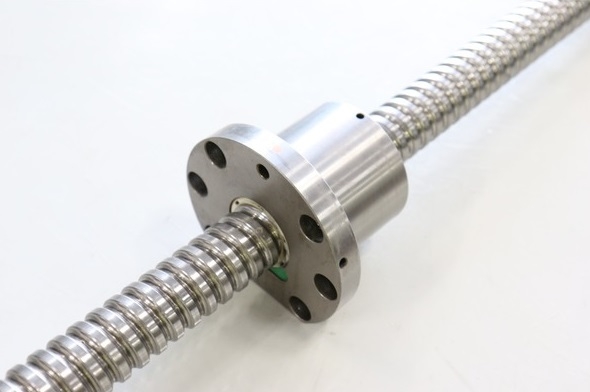

ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
 |
СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ Предназначена для охлаждения инструмента во время обработки. |
 |

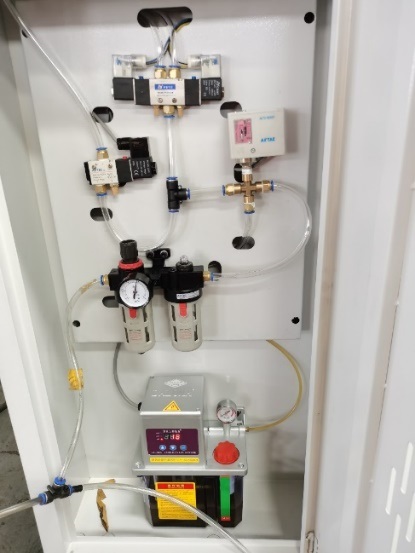

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. |
 |

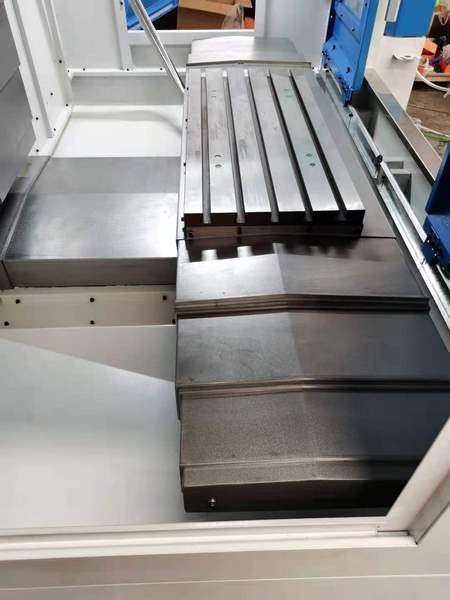

ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
Модель TOPMILL 800S
| Размеры рабочего стола, мм | 800 х 260 |
| Наибольшая нагрузка на стол, кг | 200 |
| T-пазы стола, мм | 3 х 12 х 78 |
| Перемещение по оси X, мм | 500 |
| Перемещение по оси Y, мм | 350 |
| Перемещение по оси Z, мм | 450 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 150 – 570 |
| Расстояние от шпинделя до колонны, мм | 350 |
| Направляющие перемещения, X / Y / Z | Линейные направляющие (С3) |
| Шарико-винтовые пары, X / Y / Z | 2816 |
Шпиндель VOLIS (Тайвань) – ременной привод:
| Обороты шпинделя, об/мин-1 | 8000 |
| Мощность электродвигателя главного привода (пост. / 30 мин.), кВт | 5,5 / 7.5 |
Инструментальная система DESU (Тайвань):
| Тип хвостовика инструмента | ВТ40 |
| Емкость магазина инструмента | 12 |
| Максимальный вес устанавливаемого инструмента, кг | 6 |
Скорость перемещений:
| Быстрые перемещения по осям Х / Y / Z, мм/мин | 24 000 / 24 000 / 24 000 |
| Скорость обработки, мм/мин | 1 – 10 000 |
Точность:
| Точность позиционирования, мм | ± 0,005 / 300 |
| Повторяемость, мм | ± 0,003 |
Энергопотребление:
| Напряжение, В / Частота, Гц | 380 ± 10% / 50 ± 10% |
| Общая установленная мощность, кВт | 20 |
Пневмосистема:
| Давление воздуха, МПа | 0,6 |
Габаритные размеры:
| Длина, мм | 2000 |
| Ширина, мм | 1850 |
| Высота, мм | 2350 |
| Вес, кг | 2500 |
