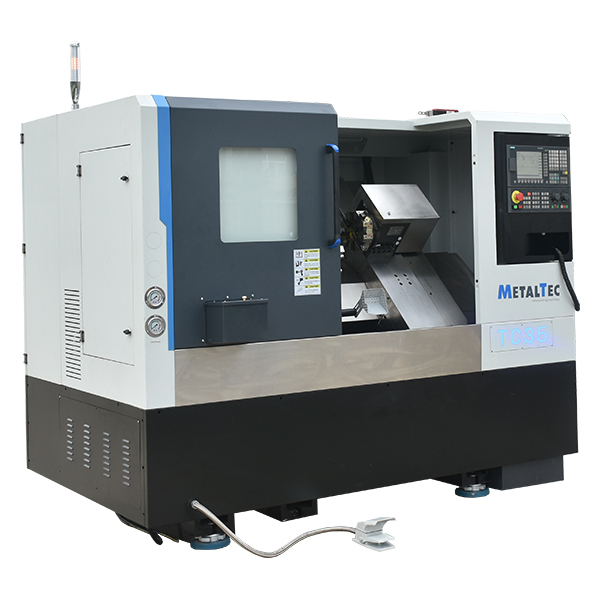

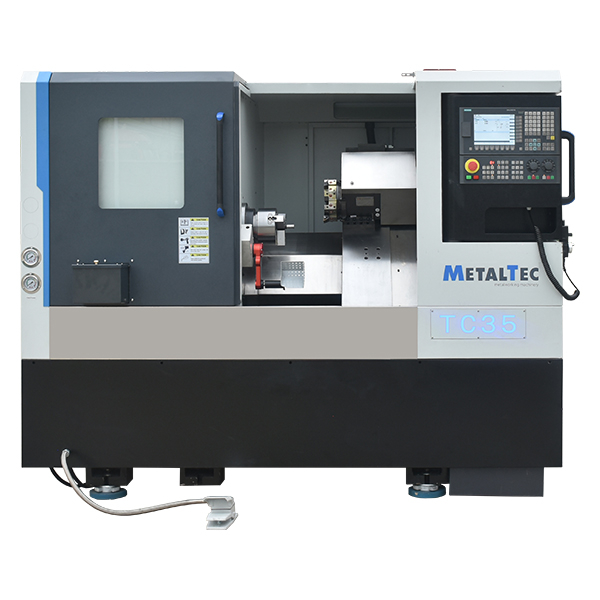

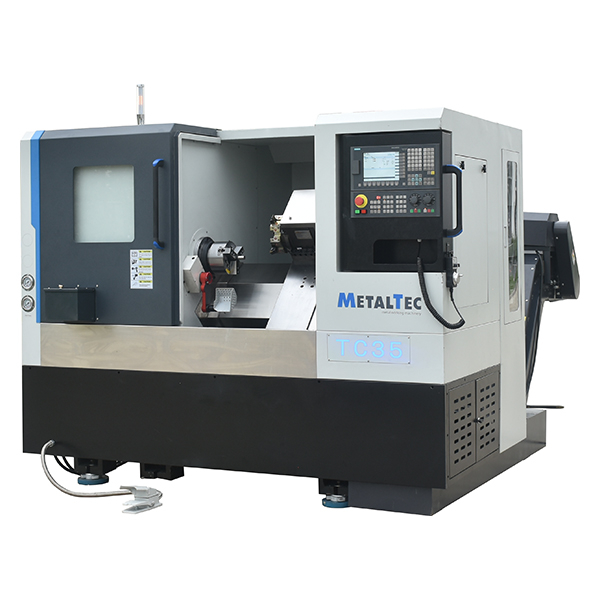

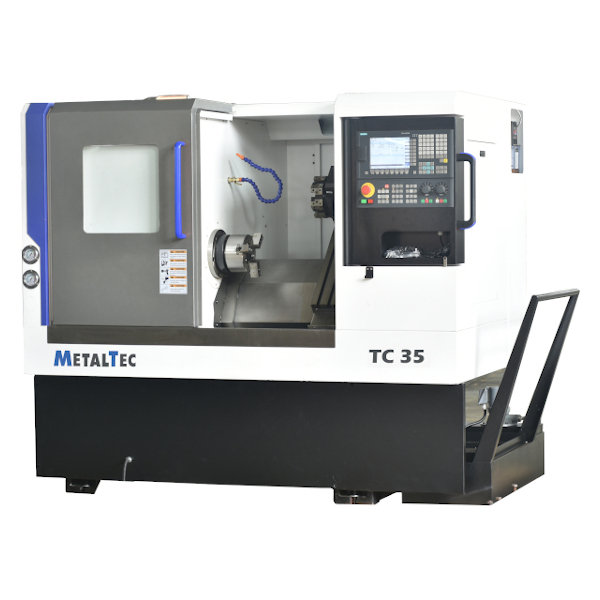

Токарный станок ЧПУ с наклонной станиной MetalTec TC 35
Промышленное оборудование MetalTec TC 35
MetalTec TC 35 - это высокоточный токарный станок с ЧПУ и наклонной станиной, который обеспечивает высокую производительность и качество обработки деталей. Благодаря своей надежности и точности, этот станок является идеальным выбором для различных производственных задач.
Преимущества metaltec tc 35:
- Высокая точность обработки деталей
- Удобное управление с помощью ЧПУ
- Наклонная станина для обеспечения удобства доступа к деталям
- Надежность и долговечность
- Широкий диапазон скоростей и подач для различных материалов
Особенности metaltec tc 35:
- Рабочий ход X: 300 мм
- Диаметр обработки: 350 мм
- Мощность шпинделя: 7.5 кВт

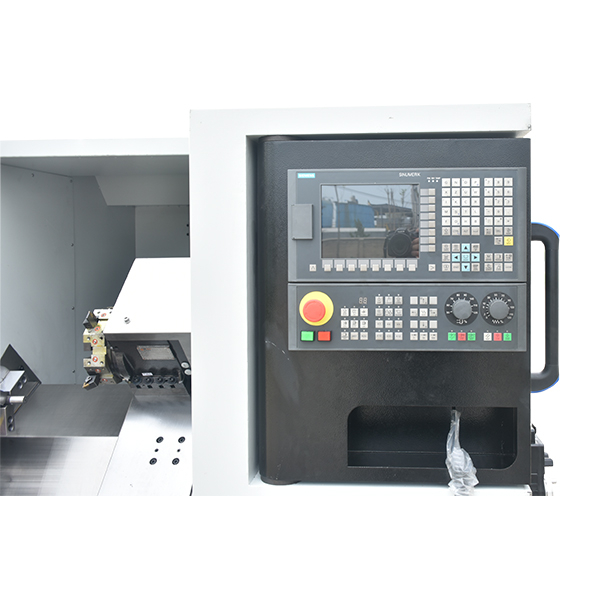

- Система ЧПУ: Siemens 828D
- Встроенный система охлаждения и смазки
Токарный станок MetalTec TC 35 подходит для широкого спектра применений, включая машиностроение, авиацию, медицинскую промышленность и другие отрасли. С его помощью можно выполнять сложные операции по обработке деталей с высокой точностью и скоростью.
Не упустите возможность улучшить производственные процессы и повысить эффективность работы вашего предприятия с токарным станком MetalTec TC 35!
НАЗНАЧЕНИЕ:
Токарный станок с ЧПУ - MetalTec TC 35 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
ОСОБЕННОСТИ:
- Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
- Диаметр направляющей по оси Х: 30 мм
- Диаметр направляющей качения по оси Z: 35 мм
- Диаметр ШВП по оси Х: 25 мм
- Диаметр ШВП по оси Z: 32 мм
- Полное кабинетное ограждение
- Проходное отверстие шпинделя 40 мм
- Станина имеет индукционную закалку с твердостью> HRC 55
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54
Технические характеристики:
| Модель | MetalTec ТС 35 |
| Габариты обрабатываемых деталей | |
| Максимальный диаметр над станиной, мм | 350 |
| Макс. диаметр обработки детали типа «диск», мм | 300 |
| Максимальный диаметр над суппортом, мм | 175 |
| Расстояние между центрами, мм | 250 |
| Максимальная длинна точения, мм | 200 |
| Шпиндель | |
| Максимальные обороты, об/мин | 4000 |
| Проходное отверстие шпинделя, мм | 40 |
| Торец шпинделя, | A 2 - 5 |
| Диаметр патрона, мм | 160 |
| Перемещение суппорта | |
| Ход по оси х, мм | 350 |
| Ход по оси z, мм | 250 |
| X/z ускоренное перемещение, м/мин | 15 / 15 |
| Инструментальный резцедержатель | |
| Тип | 8-ми позиционная револьверная голова |
| Количество инструмента, шт. | 8 |
| Размер устанавливаемых державок, мм | 20 x 20 |
| Сож через револьверную голову | Да |
| Двигатель | |
| Тип двигателя шпинделя | Серводвигатель |
| Мощность двигателя, квт | 5,5 / 7,5 |
| Габаритные размеры | |
| Тип станины | наклонная |
| Длина, мм | 2670 |
| Ширина, мм | 1650 |
| Высота, мм | 2000 |
| Вес, кг | 1700 |
| Габаритные размеры в упаковке | |
| Длина, мм | 2800 |
| Ширина, мм | 2000 |
| Высота, мм | 2000 |
| Вес, кг | 1900 |
 |

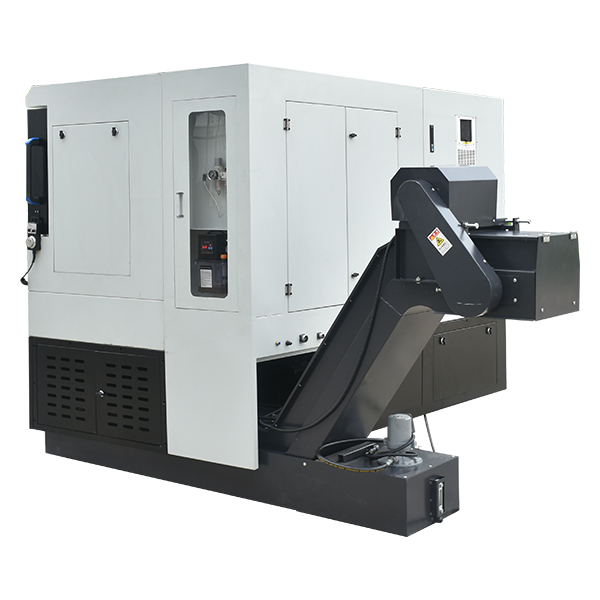

КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса. |
 |

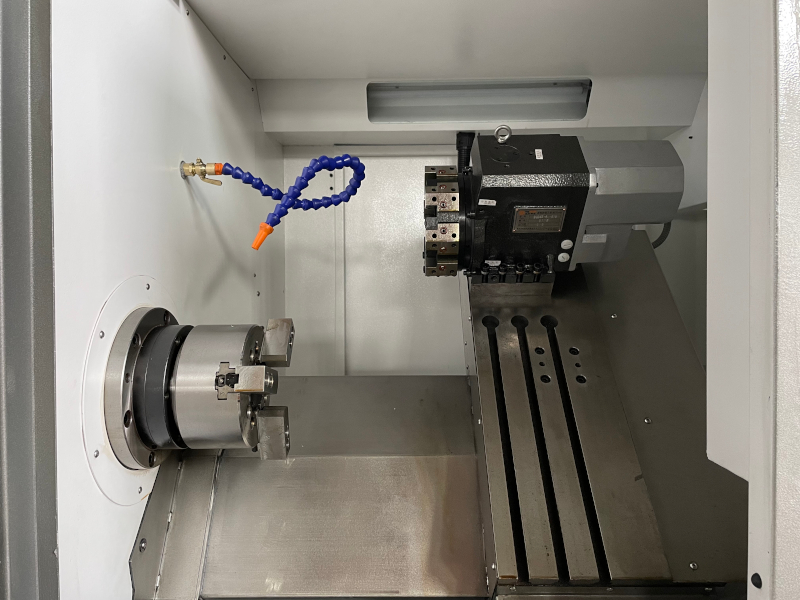

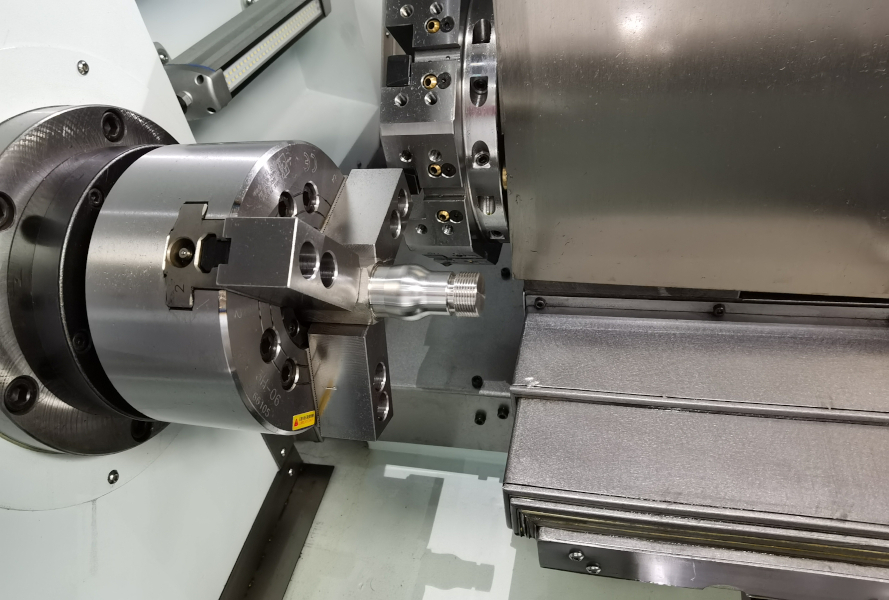

ГИДРАВЛИЧЕСКИЙ ПАТРОН 160 ММ Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 – 0,08 мм |
 |

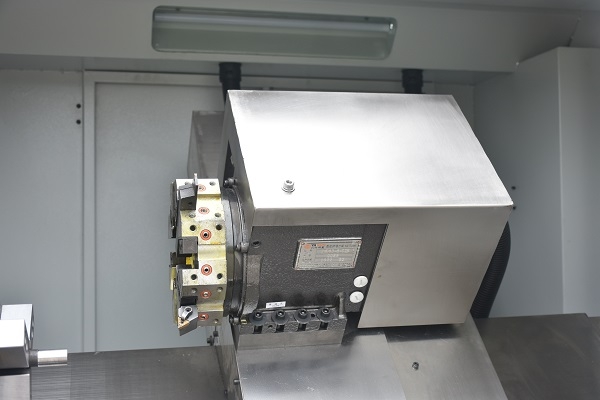

8 - МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 4-х, 6-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм. |
 |

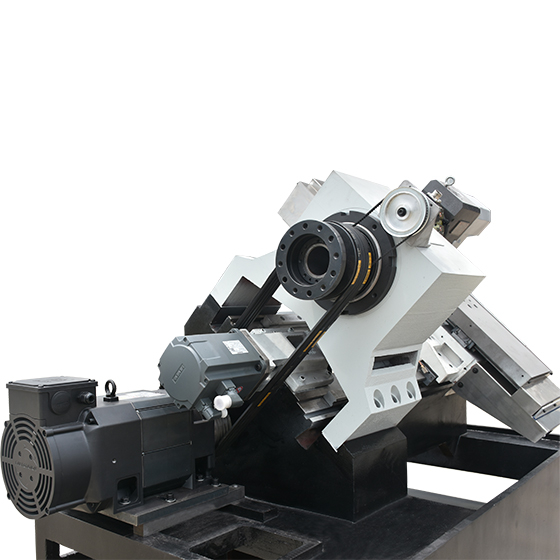

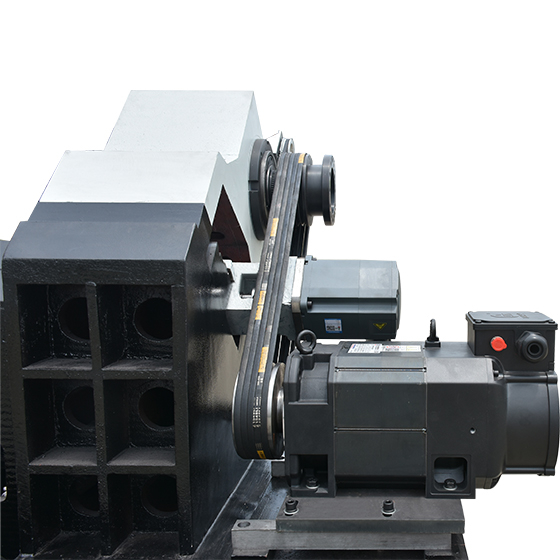

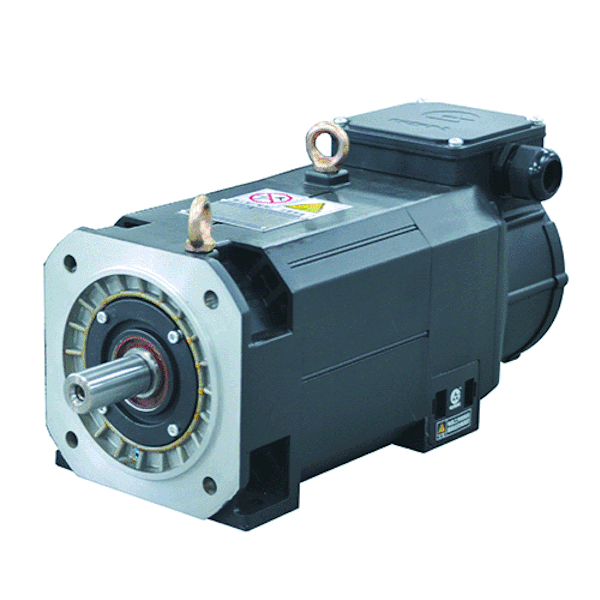

СЕРВОДВИГАТЕЛЬ ШПИНДЕЛЯ 5,5 / 7,5 кВт  |
 |

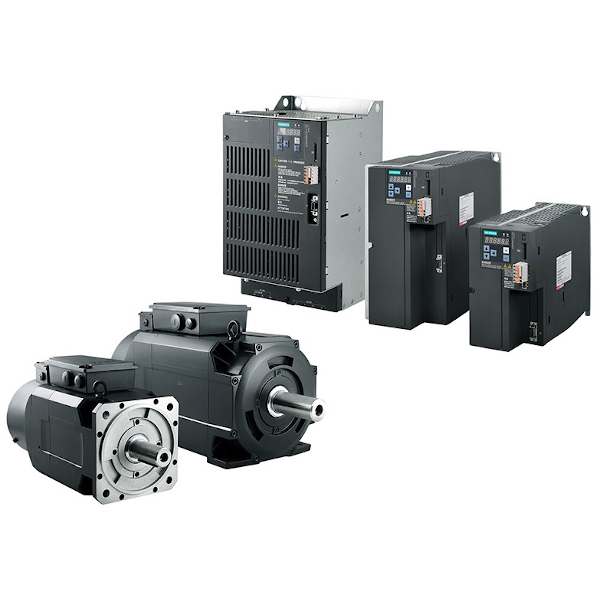

ПРИВОДНАЯ СИСТЕМА SIEMENS Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков. |
 |

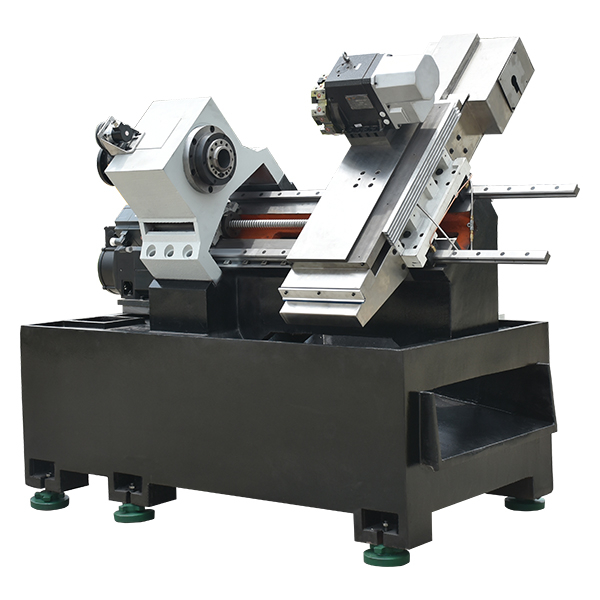

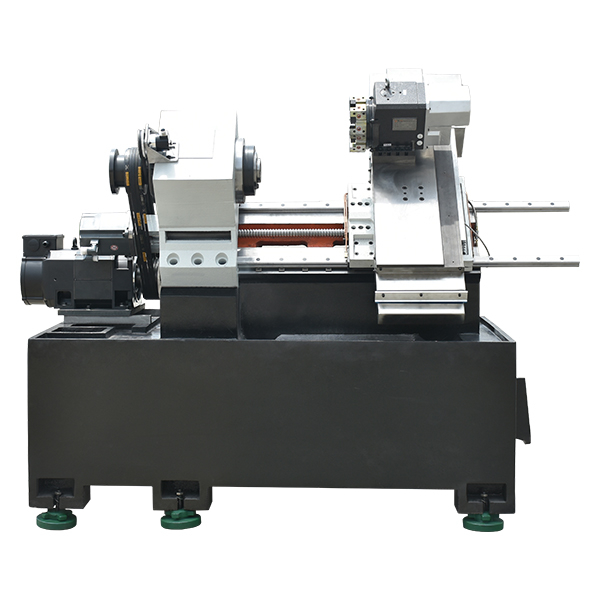

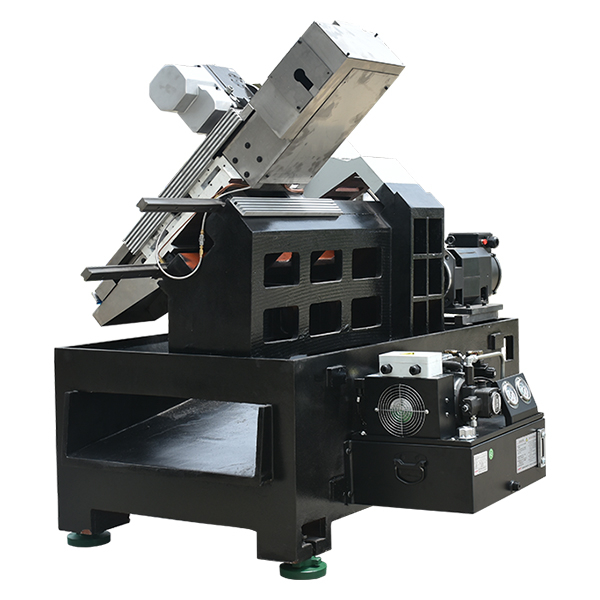

НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами. |
 |

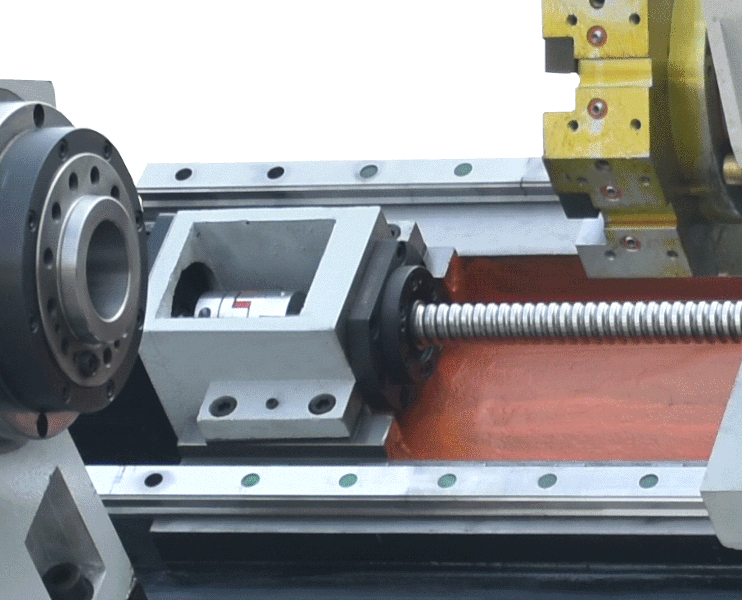

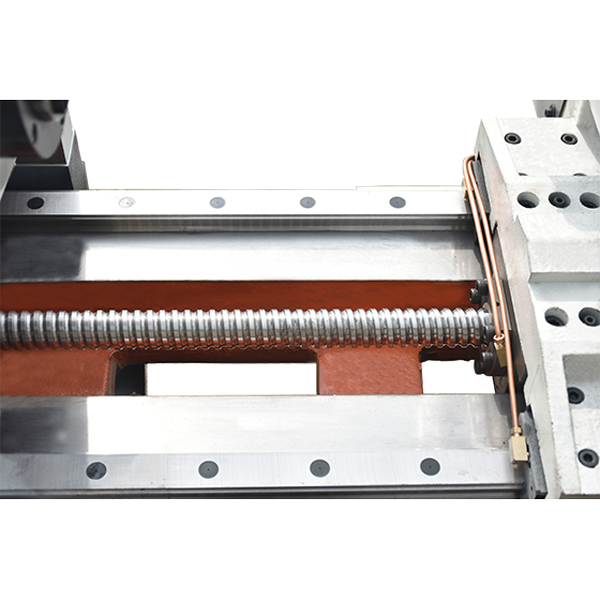

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования. |
 |

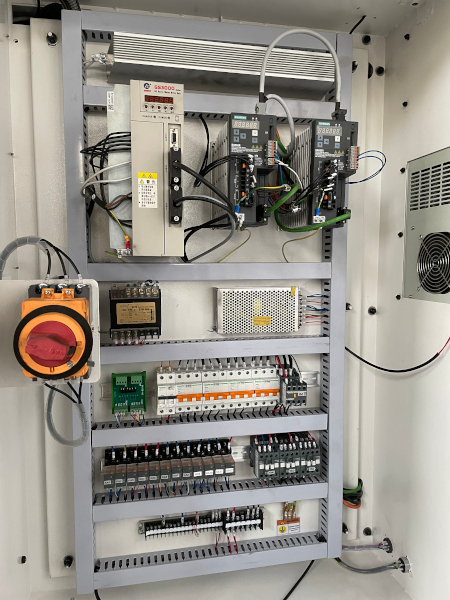

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия). Контакторы – Sсhneider (Франция). |
