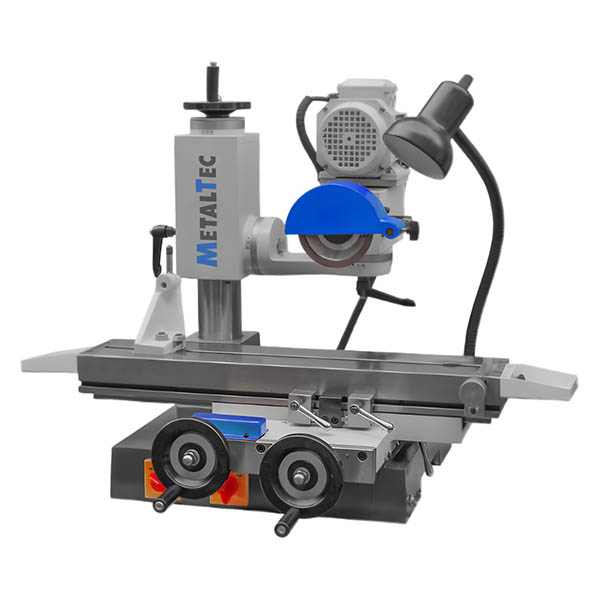

Универсально-заточный станок MetalTec M300

ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ

Изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м)

ПЕРЕМЕЩЕНИЕ РАБОЧЕГО СТОЛА (КАРЕТКИ)

Осуществляется за счет маховика:

• обеспечивается плавность перемещения заточного стола и процесса заточки;
• исключает влияние человеческого фактора.

Ход стола регулируется при помощи подпружиненных упоров - это значительно экономит время заточки и увеличивает производительность станка.

ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА (КАРЕТКИ)

Представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА

Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

50K УСТРОЙСТВО ДЛЯ ЗАТОЧКИ СВЕРЛ ⌀ 2 - 60 ММ

Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”).

Устройство 50К позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т. п., а также заходную часть метчика).

Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3.

50KQ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ ДО 50 ММ

Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки.

50S УСТРОЙСТВО С ЭЛЕКТРОПРИВОДОМ И 3-Х КУЛАЧКОВЫМ ПАТРОНОМ ДО ⌀50 ММ

Для круглого наружного и внутреннего шлифования. Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования.

50HC УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ОТРЕЗНЫХ И ПРОРЕЗНЫХ ФРЕЗ (2-Х И 3-Х СТОРОННИХ) ДО ⌀180 ММ

А так же фасонных фрез, торцевых фрез, червячных и модульных фрез.

Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням.

50D УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ

Можно осуществить заточку таких инструментов как торцевые фрезы с цилиндрическим хвостиком и конусом Морзе №4 ⌀ 3 - 30 мм, червячных фрез, токарного резца.

Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E.

50Q УСТРОЙСТВО ДЛЯ ЗАТОЧКИ РУЖЕЙНЫХ СВЕРЛ

Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм.

По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм.

50R УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ И РАДИУСНЫМ ТОРЦЕМ, ШАРОВЫХ И РАДИУСНЫХ РЕЗЦОВ ДО ⌀50 ММ

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям.

Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру.

Затачиваемая фреза зажимается в резьбовой цанге.

УЦИ (УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ)

Позволяет производить отчет линейных перемещений по осям X и Y.

Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки.

БАК ДЛЯ СОЖ

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

ПРЕЦИЗИОННЫЙ УПОР ДЛЯ ЗАТОЧКИ КОНЦЕВОЙ ФРЕЗЫ С РАДИУСНЫМ ТОРЦЕМ

Поставляется в комплекте с устройством 50R.

НАБОР РЕЗЬБОВЫХ ЦАНГ (ТИП 5С)

Для устройства 50R, 50D – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм. Другие размеры цанг свыше 6 мм по отдельному согласованию.

РЕЗЬБОВАЯ ЦАНГА (ТИП 5С)

Для устройства 50R, 50D – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию.

ОПРАВКА MT4 ДЛЯ ЗАТОЧКИ НАСАДНЫХ ФРЕЗ

Для заточки дисковых отрезных и прорезных фрез (2- х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.

Длина оправки зависит от толщины / высоты фрезы и указывается при заказе.

Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы).

ПОДСТАВКА ДЛЯ СТАНКА (ТУМБА)

Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента.

Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью.

ВЫСОКОТОЧНОЕ ВИДЕОУСТРОЙСТВО

С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки.

КЕРАМИЧЕСКИЙ (АБРАЗИВНЫЙ) КРУГ ЧАШЕЧНЫЙ ⌀125 ММ

Применяется для заточки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.

АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ

Применяется для заточки и доводки инструмента из твердого сплава.

Количество кругов указываются при заказе.

ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ

Предназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.
