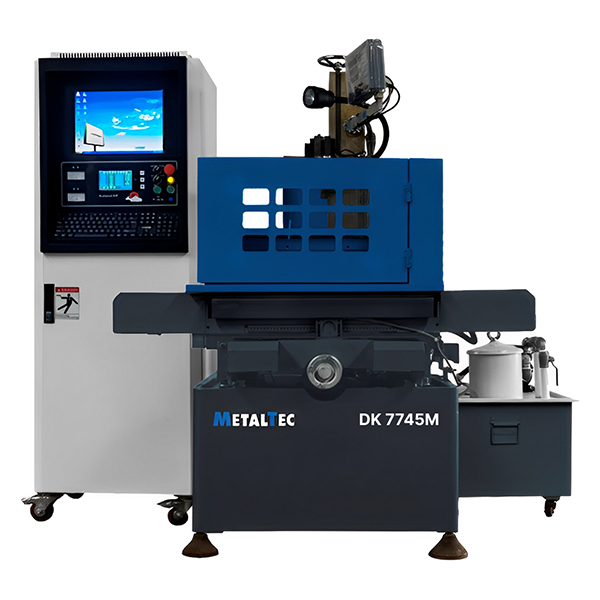

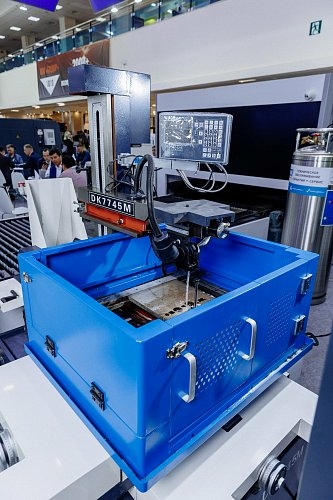

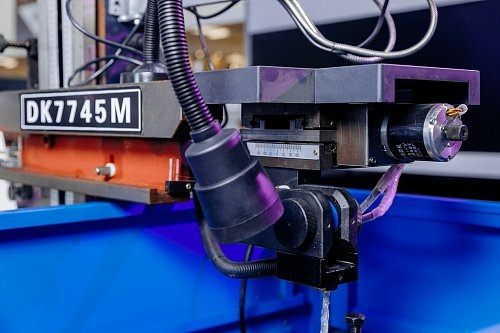

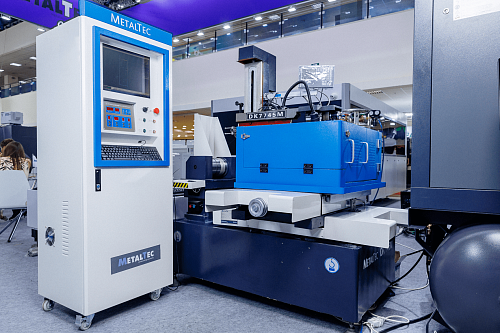

Электроэрозионный проволочно-вырезной станок MetalTec DK 7745M

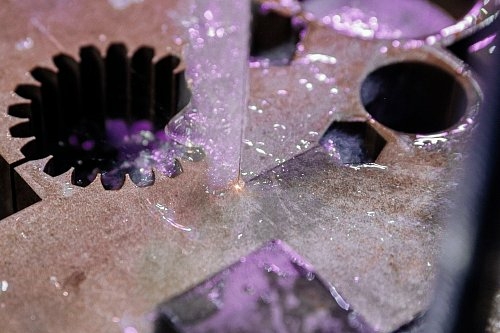

Электроэрозионный проволочно-вырезной станок Metaltec DK 7745M предназначен для производства различных типов металлических изделий. Основное преимущество электроэрозионной обработки заключается в том, что ее можно использовать для обработки любого материала, если он является токопроводящим.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Возможно обрабатывать детали из карбида вольфрама или титана, которые трудно обрабатывать традиционными методами резания.
Электроэрозионная обработка позволяет обрабатывать закаленные детали. В то время как другие методы обработки должны быть выполнены до того, как заготовка будет закалена с помощью термообработки, электроэрозионная обработка также может быть применена к закаленному материалу.
Таким образом, можно избежать любой потенциальной деформации в результате термической обработки.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Станок позволяет обрабатывать любые токопроводящие материалы, различной твердости.
- Отсутствует любая стружка.
- Поверхность заготовки не деформируется из-за отсутствия термического и механического влияния.
- Изготовление деталей сложной формы и малых размеров.
- Простота конструктива станка увеличивает его надежность в процесс эксплуатации.
- Проволочный электрод используется многократно, удешевляя процесс производства.
ПРЕИМУЩЕСТВА:
- Высокая мощность генератора импульсов позволяет обрабатывать на высокой скорости.
- Встроенная система ЧПУ – Autocut, на русском языке.
- Усиленная станина для обработки деталей большой массы.
- Металлический защитный экран рабочей зоны.
|
Тип |
Многопроходной |
|
Режущий ток, А |
0,3 ≤ 6 |
|
Шероховатость, мкм |
до 2,5 |
|
Рабочая точность, мм |
0,012 |
|
Потребляемая мощность станка, кВт |
≤ 1,5 |
|
Линейка с цифровым дисплеем, мм |
0,005 |
|
Тип направляющих |
Линейные |
|
Тип привода |
Шаговый |
|
Способ управления |
Разомкнутым контуром |
|
Ходовой винт |
Прецизионный шариковый |
|
Ход рабочего стола, мм |
450 × 550 |
|
Размер рабочего стола, мм |
810 × 570 |
|
Допустимая нагрузка на стол, кг |
500 |
|
Макс. высота обрабатываемой детали, мм |
400 |
|
Макс. конус обрабатываемой детали |
± 6 ° / 80 мм |
|
Эффективность резки, мм2 / мин |
≤ 120 - 150 |
|
Диаметр проволоки, мм |
0,12 ～0,20 |
|
Скорость проволоки, м/с |
5,8 - 11,5 |
|
Длина, мм |
1600 |
|
Ширина, мм |
1240 |
|
Высота, мм |
1400 |
|
Вес, кг |
1800 |
Конструктивные особенности
 |

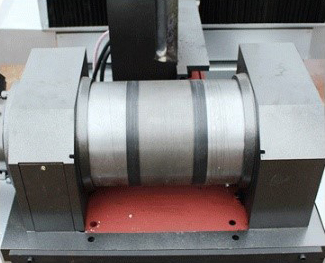

УЗЕЛ ПЕРЕМОТКИ ПРОВОЛОКИ Позволяет многократное использование проволоки и обеспечивает ее постоянную подачу в рабочую зону. |
 |

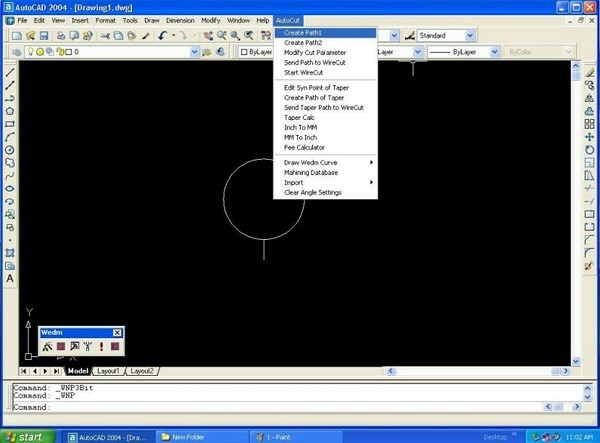

ВСТРОЕННАЯ CAD / CAM СИСТЕМА НА ОСНОВЕ «AUTOCAD» Полностью русифицированная система позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения. |
 |

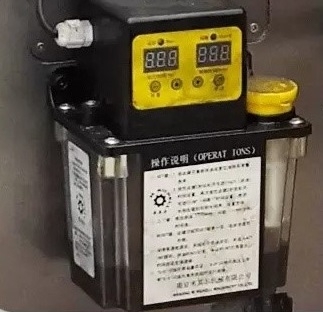

ЦЕНТРАЛИЗОВАННАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Автоматически смазывает основные узлы станка упрощая тем самым обслуживание оборудования. |
 |

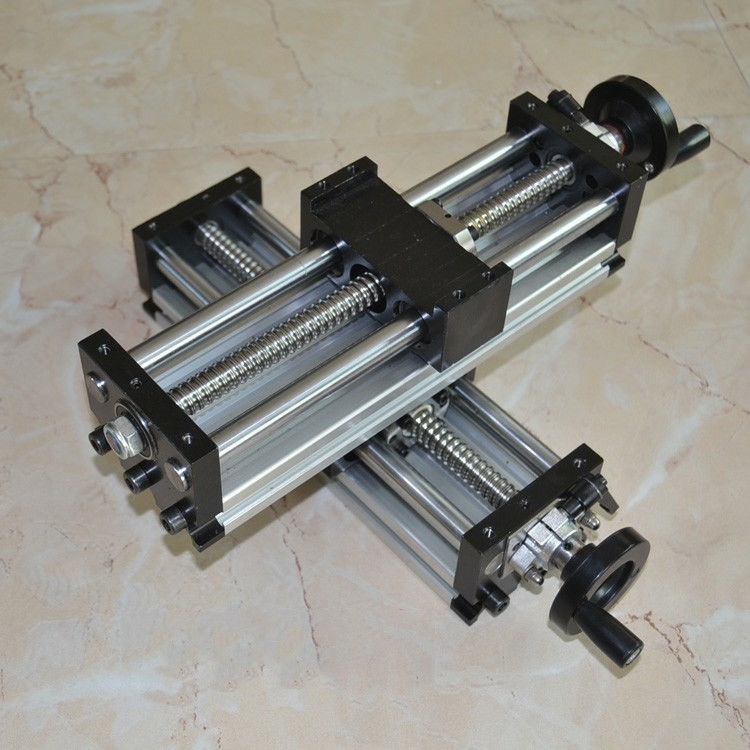

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ Повышают точность при обработке заготовки во время перемещения стола. |
 |

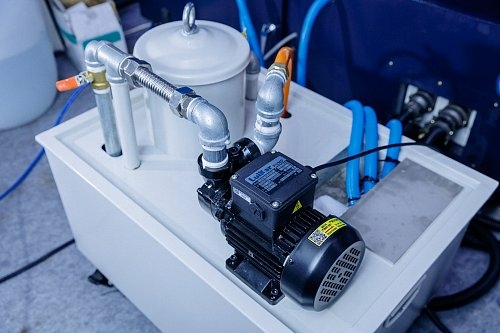

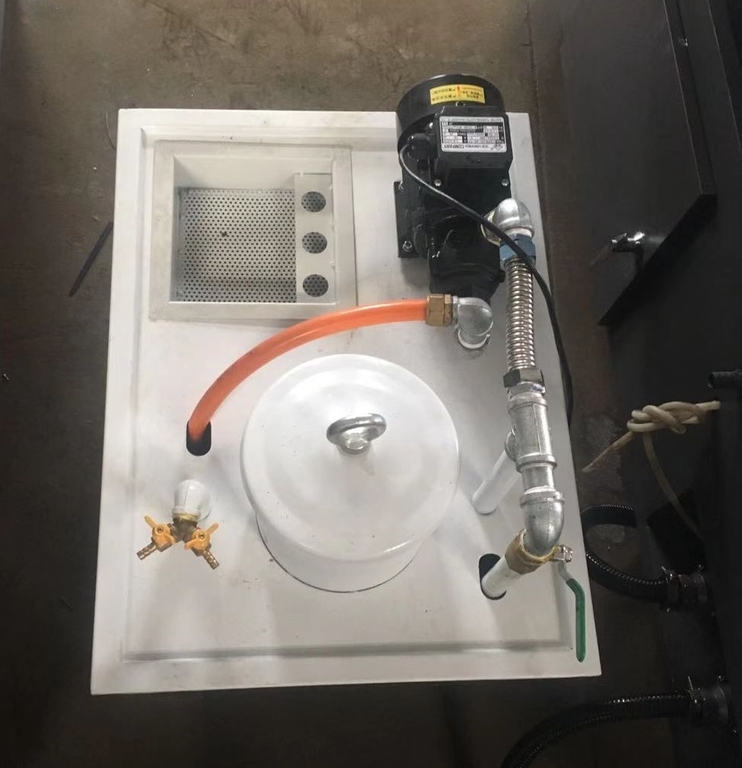

НАСОС ВЫСОКОГО ДАВЛЕНИЯ Необходим при многопроходной обработке для вымывания крошки из зоны резания заготовки и стабильной среды для получения лучшего качества поверхности. |
 |

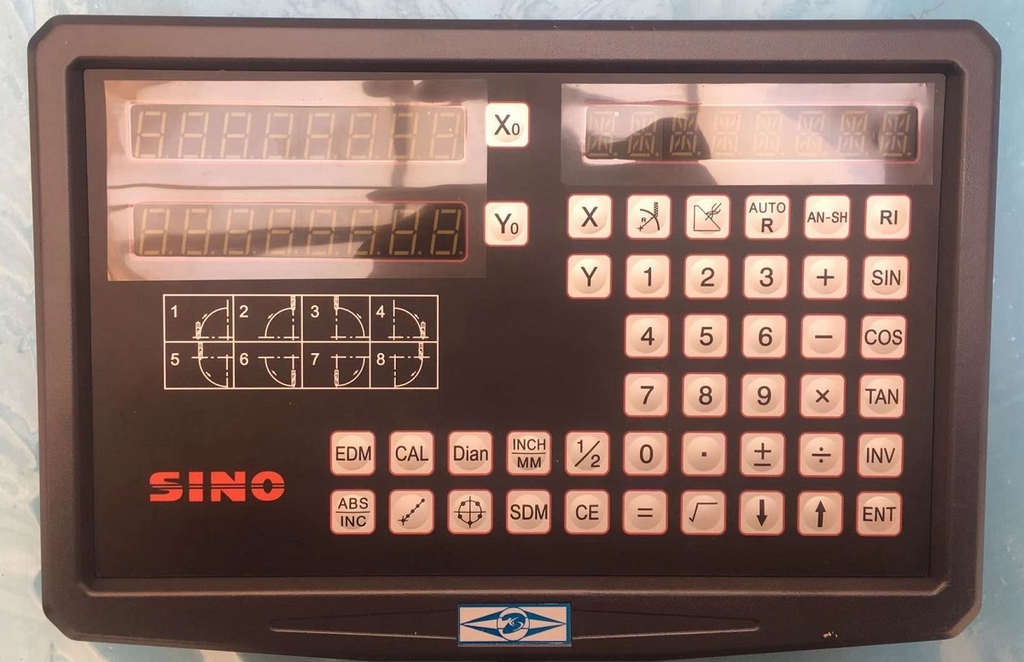

СИСТЕМА DRO Устройство цифровой индикации позволяют сверхточно отслеживать перемещения рабочего стола по осям, что удобно использовать при позиционировании детали. |
 |

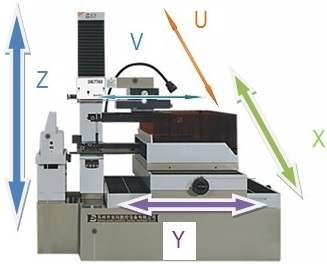

АВТОМАТИЗИРОВАННАЯ ОСЬ Z Электрический привод на подъем по оси Z позволяет поднимать/опускать с кнопки верхнюю консоль при изменении максимальной высоты заготовки. |
 |

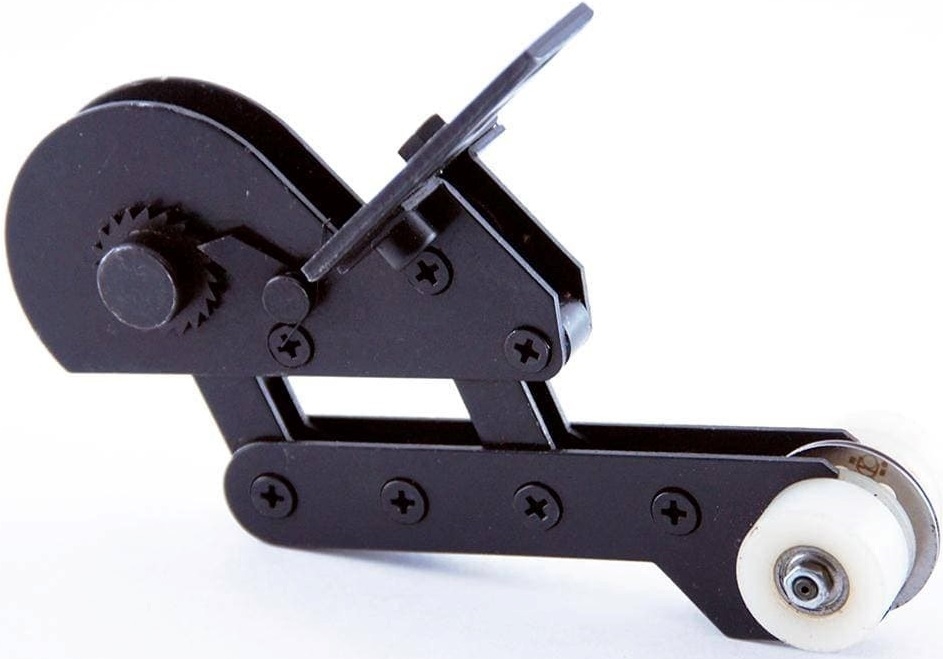

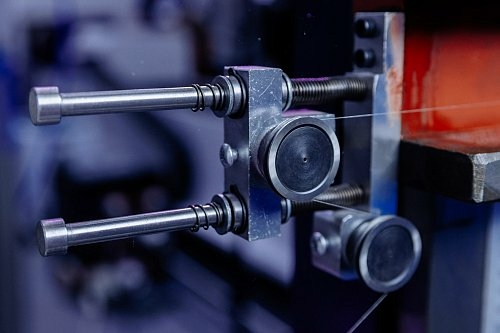

АВТОМАТИЧЕСКАЯ СИСТЕМА НАТЕЖЕНИЯ ПРОВОЛОКИ Данное устройство позволяет компенсировать удлинение проволоки во время работы и держать натяжку в установленных пределах, что позволяет добиваться хороших показателей точности до 12 мкм. |
 |
СТАЦИОНАРНАЯ ЗАЩИТА Экран защищает от разбрызгивания СОЖ, защищающая узлы станка и сохраняющая пространство вокруг станка сухим и чистым. |
 |

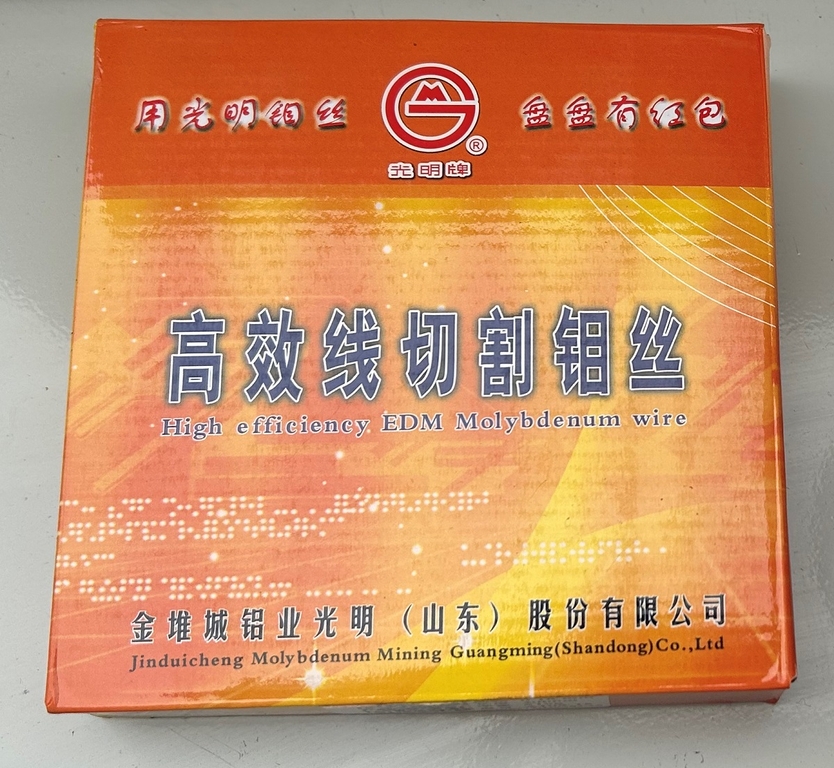

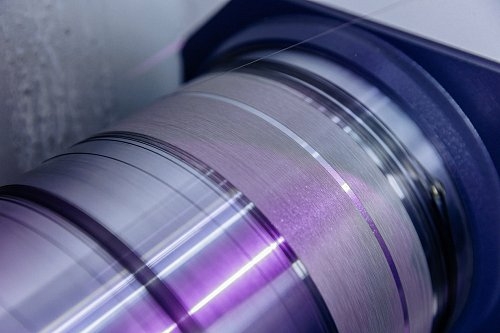

РЕЖУЩИЙ ИНСТРУМЕНТ Дополнительная катушка молибденовой проволоки длиной 2000 метров и толщиной 0,18 мм дает возможность подбора расходных материалов без отрыва от работы самого станка. |
 |

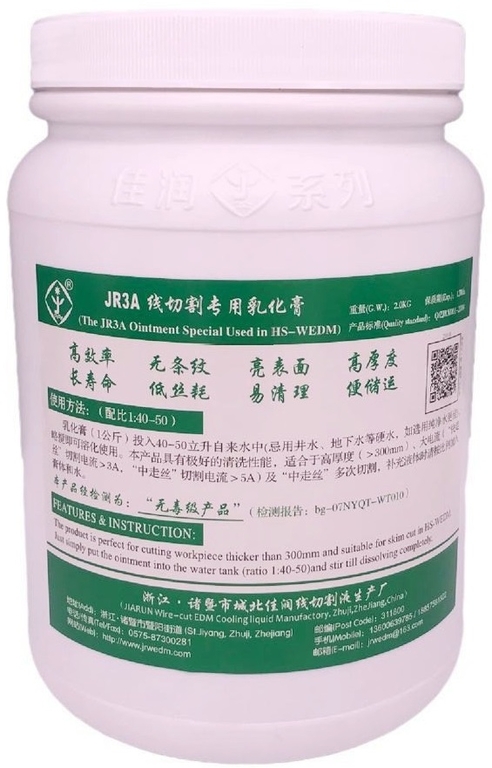

СМАЗОЧНО-ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ Увеличивает срок службы инструмента и позволяет дольше сохранять качество реза получаемых изделий. |
Комплектация
- УЗЕЛ ПЕРЕМОТКИ ПРОВОЛОКИ
- ВСТРОЕННАЯ CAD / CAM СИСТЕМА НА ОСНОВЕ «AUTOCAD»
- ЦЕНТРАЛИЗОВАННАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
- ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
- НАСОС ВЫСОКОГО ДАВЛЕНИЯ
- СИСТЕМА DRO
- АВТОМАТИЗИРОВАННАЯ ОСЬ Z
- АВТОМАТИЧЕСКАЯ СИСТЕМА НАТЕЖЕНИЯ ПРОВОЛОКИ
- СТАЦИОНАРНАЯ ЗАЩИТА
