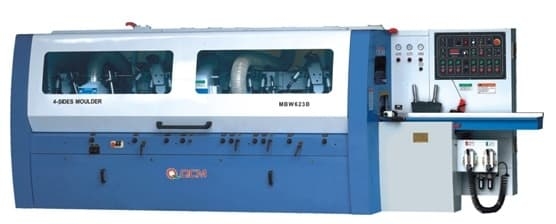

Четырехсторонний станок с универсальным шпинделем Qing Cheng Machinery MBW623B

Четырехсторонний станок с универсальным шпинделем Qing Cheng Machinery MBW623B

Компания 'Невастанкомаш' представляет инновационное оборудование для обработки древесины - четырехсторонний станок с универсальным шпинделем Qing Cheng Machinery MBW623B. Этот станок сочетает в себе высокую производительность, надежность и удобство использования, что делает его идеальным выбором для работы в различных отраслях промышленности.

Преимущества станка Qing Cheng Machinery MBW623B:

• Универсальный шпиндель позволяет обрабатывать различные типы древесины с высокой точностью.
• Высокая производительность и скорость обработки обеспечивают экономию времени и повышение эффективности производства.
• Простое управление и интуитивно понятный интерфейс делают работу на станке легкой и комфортной.
• Надежная конструкция и высокое качество материалов обеспечивают долгий срок службы станка.

Особенности станка Qing Cheng Machinery MBW623B:

• Четыре стороны обработки древесины позволяют получить идеально гладкую поверхность без необходимости поворота материала.
• Возможность настройки скорости и глубины обработки для каждой стороны обеспечивает максимальную гибкость в работе.
• Система автоматической подачи материала и сбора обработанных деталей упрощает процесс работы и увеличивает производительность.

Станок Qing Cheng Machinery MBW623B идеально подходит для производства мебели, оконных блоков, дверей, лестниц и других изделий из древесины. Благодаря своей универсальности и высокой производительности, этот станок станет незаменимым помощником на вашем производстве.

Четырёхсторонний станок с универсальным поворотным 6-м шпинделем Qing Cheng Machinery MBW623B относится к оборудованию тяжелой серии. Станок часто встречается в промышленном производстве. Особенно хорошо зарекомендовал себя в мебельном, столярном и домостроительном производстве. С его помощью производятся такие погонажные изделия, как багет, наличник и плинтус. Если требуется высокоточная выдержка геометрических размеров, то этот станок будет незаменим.

Описание четырехстороннего станка с универсальным шпинделем Qing Cheng Machinery MBW623B

• Станок MBW623B применяется в промышленном производстве, в том числе мебельном, столярном и домостроительном.
• На нем выпускают как стандартные изделия – багет, наличник и тому подобные – так и требующие чрезвычайно точной выдержки геометрических размеров и увеличенного снятия материала.
• Система шпинделей 5+1 - MBW623B оснащен пятью обычными шпинделями и одним универсальным.
• Вращающийся универсальный шпиндель – универсальный шпиндель может поворачиваться на 360°, также на него возможно установить пильные диски.

Отличительные особенности Qing Cheng Machinery MBW623B

• ВЫСОКОТОЧНЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ ПРОШЕДШИЕ ПРЕЦЕНЗИОННУЮ ОБРАБОТКУ И КОНТРОЛЬ.

Позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпиндели собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0.001мм.

• ЦИФРОВАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ШПИНДЕЛЕЙ.

Настройка всех шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.

• ПОДАЮЩИЙ СТОЛ

Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости.

• НАСТРОЙКА НАПРАВЛЯЮЩЕЙ ЛИНЕЙКИ

Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки.

Электронная система регулировки скорости подачи (инвертор)

Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей, с центральной панели. Устанавливается по желанию заказчика.

• ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА, ПРОШЕДШАЯ СПЕЦИАЛЬНУЮ ТЕРМООБРАБОТКУ.

Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.

Эргономичная контрольная панель управления

Разработана с учетом мировых тенденции в станкостроении, для максимальной защиты и удобства управления станком.

• ЭРГОНОМИЧНАЯ КОНТРОЛЬНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Разработана с учетом мировых тенденции в станкостроении, для максимальной защиты и удобства управления станком.

Пневматическая система прижимных вальцов

Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижимных вальцов.

• ДОПОЛНИТЕЛЬНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Необходима для быстрой и удобной работы в режиме перенастройке станка.

• Централизованная система смазки.

Установлена отдельная система для подачи смазки рабочих поверхностей станка.

• Механизм подачи коротких заготовок

Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки.

• Высокоточная, надежная система подачи заготовок

Приводные верхние рифленые ролики на входе + нижний приводной рифленый ролик позволяют обрабатывать массивные заготовки и заготовки естественной влажности.

• Деликатная и надежная система подачи детали на выходе из станка

На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.

• Пневматическая система прижимных подающих роликов

Три независимых пневматических контроллера управляющие прижимом протягивающих роликов обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных роликов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.

• Редукторная система приводов спаренных роликов через карданные валы

Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.

• БЕССТУПЕНЧАТАЯ РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ

Позволяет оператору оперативно без открытия кожуха осуществлять регулировку скорости подачи в зависимости от поставленных целей с помощью вариатора(0-24 м/мин или инвертора (опция) с центральной панели управления.

• СПЕЦИАЛЬНАЯ КОНСТРУКЦИЯ ПЕРВОГО ШПИНДЕЛЯ

Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.

Технические характеристики четырехстороннего станка Qing Cheng Machinery MBW623B

Комплект поставки

• Станок в сборе Qing Cheng Machinery MBW623B.
• Руководство по эксплуатации.
• Упаковка.

• Количество шпинделей 4
• Ширина обработки, мм 150
• Модель MBW623B
• Производство Китай
• Type Четырехсторонний станок с универсальным шпинделем
