Матрица для листогибочного пресса Rolleri TR80-10-60
Матрица для листогибочного пресса Rolleri TR80-10-60
Преимущества:
- Высокое качество материалов
- Производство ведущего европейского производителя Rolleri
- Прочность и долговечность
Особенности:
- Совместима с листогибочными прессами модели TR80-10-60
- Идеально подходит для изготовления сложных изделий из листового металла
- Различные варианты радиусов гиба для разнообразных задач
Назначение:
Матрица Rolleri TR80-10-60 предназначена для использования в листогибочных прессах для производства изделий из листового металла с высокой точностью и качеством.
Сферы применения:
- Промышленное производство металлических изделий
- Автомобильная промышленность
- Строительство и машиностроение
Закажите матрицу для листогибочного пресса Rolleri TR80-10-60 прямо сейчас и убедитесь в ее отличном качестве!
Матрица для листогибочного пресса Rolleri TR80-10-60 с одним раскрытием (ручьём) малой ширины предназначена для гибки малых и средних толщин листового металла. Не имеет возможности поворота. Изготовлена из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы.
На данной матрице возможна гибка листового металла на угол от 60° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке. Используется преимущественно для получения деталей с большими отгибными полками (сторонами), чем и обусловлена высота матрицы.
Область применения:
Матрица является гибочным инструментом. Устанавливается на листогибочный пресс и предназначена для гибки листового металла под заданным углом. Матрица применяется в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.
Конструктивные особенности:
Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки.
Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.

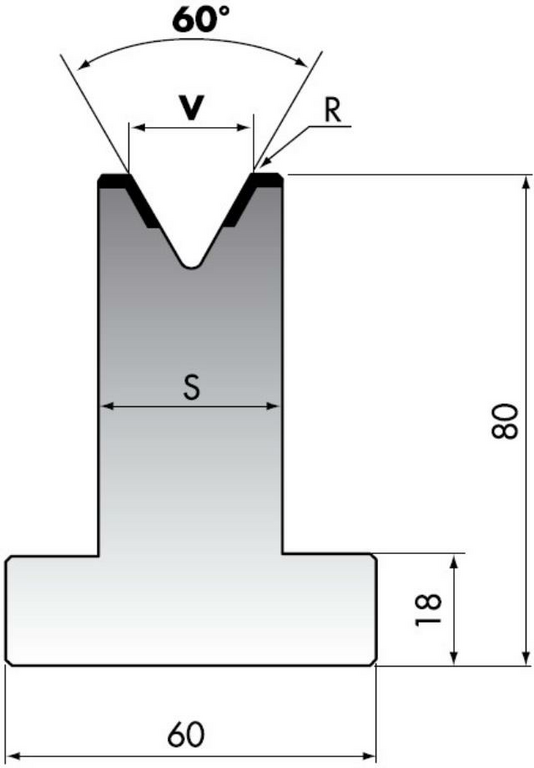

Основные характеристики матрицы для листогибочного пресса Rolleri M80-10-60
| Тип матрицы | T-образная |
| Угол матрицы, ° | 60 |
| Высота матрицы, мм | 80 |
| Максимальное усилие, т/м | 60 |
| Тип крепления | PROMECAM-AMADA |
Технические характеристики матрицы для листогибочного пресса Rolleri TR80-10-60 |
|||
| Модель | T80-10-60 | T80-10-60/C | T80-10-60/F |
| Длина матрицы, мм | 835 | 415 | 805 (200+50+40+20+15+10+370+100) |
| V Раскрытие, мм | 10 | 10 | 10 |
| R Радиус, мм | 0,8 | 0,8 | 0,8 |
| S Ширина, мм | 18 | 18 | 18 |
| Максимальное усилие, т/м | 60 | 60 | 60 |
| Вес, кг | 15 | 7,5 | 15 |
