Матрица для листогибочного пресса Rolleri M80-45-50
Преимущества матрицы Rolleri M80-45-50
- Высокое качество изготовления
- Прочный материал, обеспечивающий длительный срок службы
- Точность и надежность при использовании
- Универсальность - подходит для широкого спектра работ
Особенности матрицы Rolleri M80-45-50
- Размеры: 80 мм x 45 мм x 50 мм
- Подходит для листогибочных прессов различных марок
- Простота установки и замены
Назначение матрицы Rolleri M80-45-50
Матрица предназначена для изготовления изделий из листового металла различной толщины. Она обеспечивает точное изгибание материала без деформации и повреждений.
Сферы применения матрицы Rolleri M80-45-50
Матрица идеально подходит для использования в машиностроении, автомобильной промышленности, строительстве и других отраслях, где требуется изготовление изделий из листового металла.
Матрица для листогибочного пресса Rolleri M80-45-50 одним раскрытием (ручьём) средней ширины предназначена для гибки средних и больших толщин листового металла. Не имеет возможности поворота. Изготовлена из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы.
На данной матрице возможна гибка листового металла на угол от 45° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке.
Область применения:
Матрица является гибочным инструментом. Устанавливается на листогибочный пресс и предназначена для гибки листового металла под заданным углом. Матрица применяется в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.
Конструктивные особенности:
Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки.
Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.

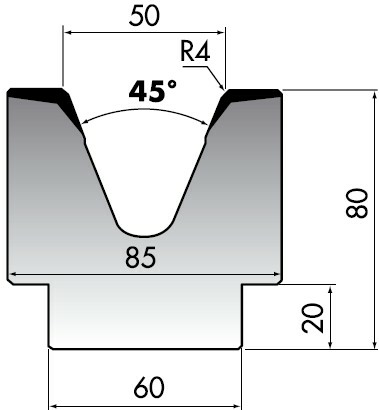

Основные характеристики матрицы для листогибочного пресса Rolleri M80-45-50
| Тип матрицы | Односторонняя |
| Угол матрицы, ° | 45 |
| Высота матрицы, мм | 80 |
| Максимальное усилие, т/м | 95 |
| Тип крепления | PROMECAM-AMADA |
Технические характеристики матрицы для листогибочного пресса Rolleri M80-45-50 |
|||
| Модель | M80-45-50 | M80-45-50/C | M80-45-50/F |
| Длина матрицы, мм | 835 | 415 | 805 (200+50+40+20+15+10+370+100) |
| Максимальное усилие, т/м | 95 | 95 | 95 |
| Вес, кг | 31 | 15,5 | 31 |
