Матрица для листогибочного пресса Rolleri M103-80-125
Матрица для листогибочного пресса Rolleri M103-80-125
Описание товара
Матрица Rolleri M103-80-125 – это надежное и качественное оборудование, предназначенное для листогибочных прессов. Она обеспечивает высокую точность и эффективность процесса гибки металлических листов. Благодаря своей уникальной конструкции, данная матрица обеспечивает идеальное формирование заготовок и их безупречное качество.
Преимущества товара
- Высокая точность гибки
- Надежное крепление и долгий срок службы
- Идеальное формирование заготовок
- Широкий диапазон применения
Назначение и сферы применения
Матрица Rolleri M103-80-125 предназначена для использования на листогибочных прессах различных производителей. Она находит применение в металлообрабатывающей промышленности, автомобильном производстве, строительстве и других отраслях, где требуется точная и качественная гибка металлических листов.
Характеристики товара
- Модель: Rolleri M103-80-125
- Размеры: 80 мм х 125 мм
- Материал: высокопрочная сталь
- Совместимость: с листогибочными прессами различных производителей
Приобретите матрицу Rolleri M103-80-125 и убедитесь в ее высоком качестве и эффективности. Обеспечьте своему производству точность и надежность с помощью этого надежного оборудования!
Матрица для листогибочного пресса Rolleri M103-80-125 с одним раскрытием (ручьём) большой ширины предназначена для гибки больших толщин листового металла. Не имеет возможности поворота. Изготовлена из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы.
На данной матрице возможна гибка листового металла на угол от 80° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке.
Область применения:
Матрица является гибочным инструментом. Устанавливается на листогибочный пресс и предназначена для гибки листового металла под заданным углом. Матрица применяется в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.
Конструктивные особенности:
Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки.
Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.

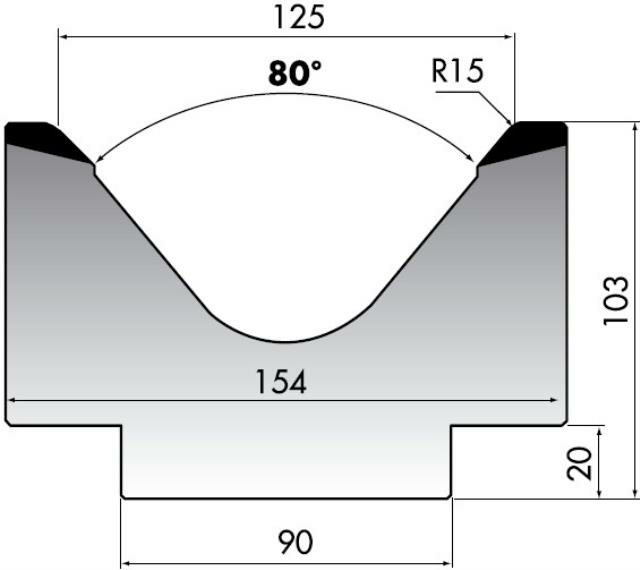

Основные характеристики матрицы для листогибочного пресса Rolleri M103-80-125
| Тип матрицы | Односторонняя |
| Угол матрицы, ° | 80 |
| Высота матрицы, мм | 103 |
| Максимальное усилие, т/м | 100 |
| Тип крепления | PROMECAM-AMADA |
Технические характеристики матрицы для листогибочного пресса Rolleri M103-80-125 |
|||
| Модель | M103-80-125 | M103-80-125/C | M103-80-125/F |
| Длина матрицы, мм | 835 | 415 | 805 (200+50+40+20+15+10+370+100) |
| Максимальное усилие, т/м | 100 | 100 | 100 |
| Вес, кг | 69,5 | 34,7 | 69,5 |
