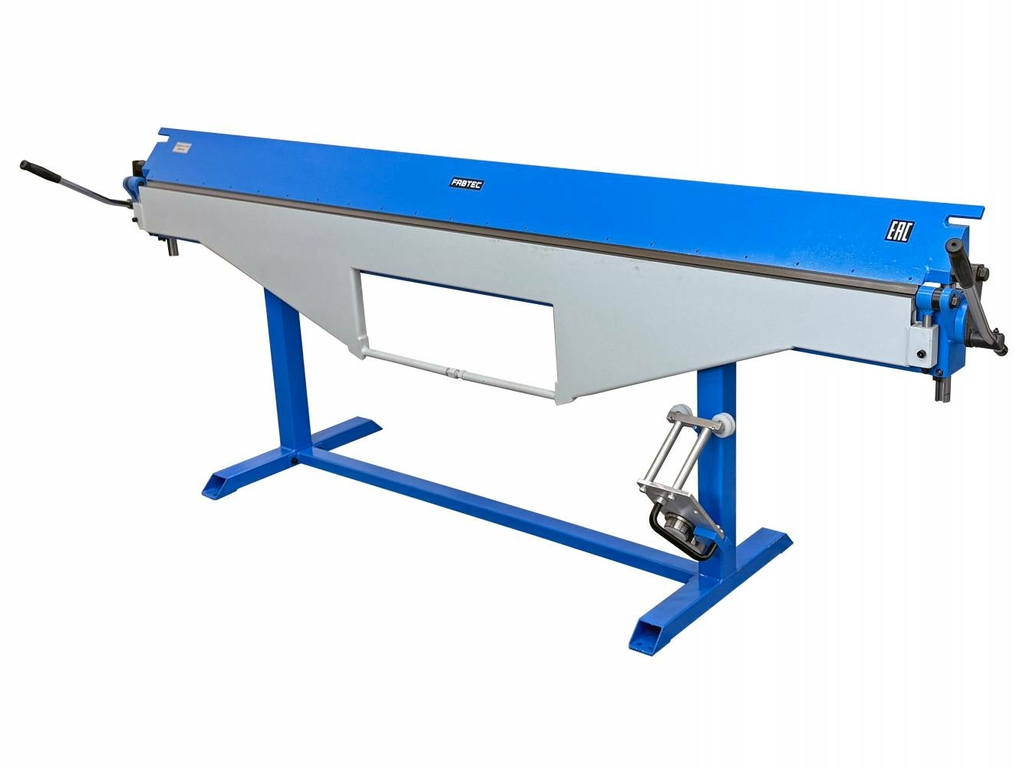

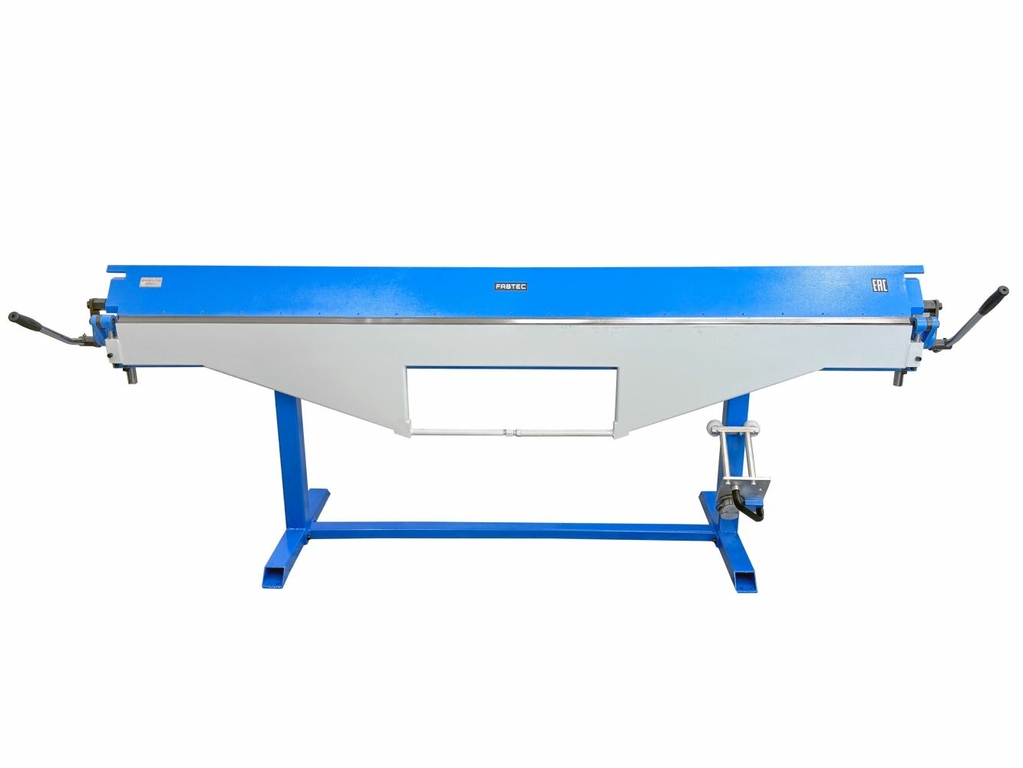

Листогибочный станок BSM2540

Особенности

• Станок листогибочный ручной BSM 2540/0.8 обладает жесткой сварной рамой, обеспечивающей максимальную устойчивость и долговечность при работе. Вертикальный направляющий узел перемещения прижимной балки гарантирует равномерное усилие прижима по всей длине рабочей зоны;

• Эксцентриковый механизм с ограничителем позволяет быстро фиксировать заготовки и управлять процессом гибки с высокой точностью;

• Угломер и возможность регулировки прижимной и гибочной балок в вертикальной и фронтальной плоскостях предоставляют гибкость настроек для выполнения различных типов работ. Сплошной стальной уголок с острой геометрией обеспечивает минимальный радиус гибки;

• Станок способен гнуть листы под углом до 135° за один проход, а для углов до 180° предусмотрено использование дожатия прижимной балки;

• Рабочие поверхности выполнены из легированной высокопрочной стали, что позволяет работать с металлами толщиной до 0.7 мм (чёрная и оцинкованная сталь с σᵒ ≤400МПа) и до 0.8 мм (σᵒ ≤320МПа). Габариты верхней прижимной балки (170 х 170 мм);

• Станок комплектуется роликовым ножом для раскроя металла. Удобное расположение ножа обеспечивает легкий доступ и безопасность в процессе работы. Нож хранится в специально предусмотренном месте, что исключает возможность его повреждения;

• Рабочая высота станка увеличена до 760 мм для комфортной работы оператора. Гибочная балка оснащена прорезиненными ручками, обеспечивающими надежный хват, а газовые амортизаторы (два на прижимную и один на гибочную балку) облегчают работу с заготовками, снижая нагрузку на пользователя.

Рекомендации

• Станок идеально подходит для изготовления доборных элементов кровли, отливов, откосов, а также квадратной вентиляции. Благодаря своей универсальности, BSM 2540/0.8 станет незаменимым инструментом в цехах и на строительных объектах, где требуется высокая точность гибки и раскроя металла;

• Благодаря своей компактности и возможности крепления к полу, станок отлично вписывается в небольшие производственные помещения. Его функционал удовлетворяет потребности мелкосерийного и индивидуального производства, а прочная конструкция и возможность настройки обеспечивают долгий срок службы даже при интенсивной эксплуатации.

Комплектация BSM2540

• Станок
• Газовый амортизатор на прижимную балку – 2 шт.
• Газовый амортизатор на гибочную балку –1 шт.
• Роликовый нож
• Угломер

Особенности конструкции:

	Станок Из высокотехнологичных анодированных легких сплавов. Рабочая длина – 2540 мм. Предназначен для гибки металлических листов толщиной до 0.8 мм. Рабочая высота станка увеличена до 760 мм;
	Вертикальный подъём прижимной балки 55 мм Обеспечивает универсальность и удобство в работе, позволяя обрабатывать листы различной толщины, включая крупногабаритные и сложные по форме изделия. Увеличенный зазор между балками облегчает установку и извлечение заготовок, что особенно важно при серийной обработке. Точная настройка высоты гарантирует равномерный прижим и высокое качество гибки без деформации материала;
	Газовый амортизатор на гибочную балку – 1 шт. Помогает точно и легко управлять процессом гибки, обеспечивая равномерное давление на заготовку. Он уменьшает усилия, необходимые для выполнения гиба, и способствует повышению точности и качества обработки;
	Газовый амортизатор на прижимную балку – 2 шт. Облегчает её поднятие и фиксацию, снижая физическую нагрузку на оператора. Обеспечивает плавность и скорость работы, что особенно важно при обработке большого количества заготовок. Повышает комфорт и производительность при эксплуатации станка;

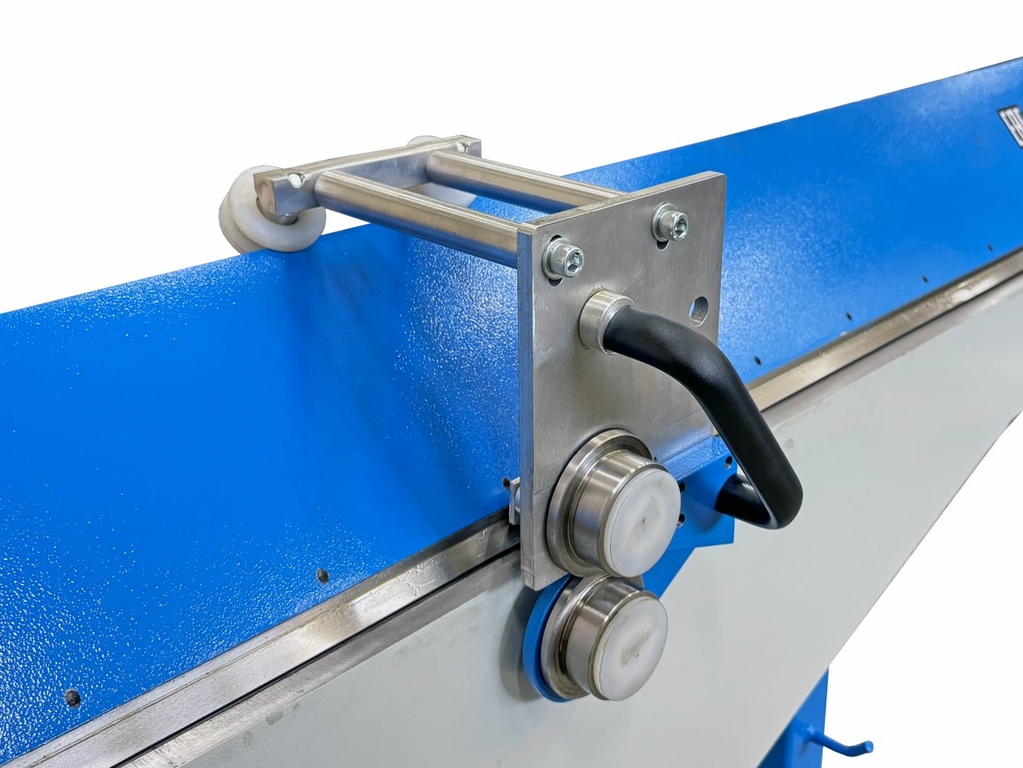

	Роликовый нож Предназначен для обеспечения высококачественного реза стальных листов, что особенно важно в промышленных условиях. Оснащён удобной ручкой для комфортного процесса резки;
	Угломер Позволяет оператору легко контролировать угол сгиба, что особенно важно при выполнении сложных задач, требующих прецизионной работы. Угломер помогает предотвратить возможные ошибки, связанные с неправильным углом гиба, и гарантирует, что каждый сгиб будет выполнен с максимальной точностью;

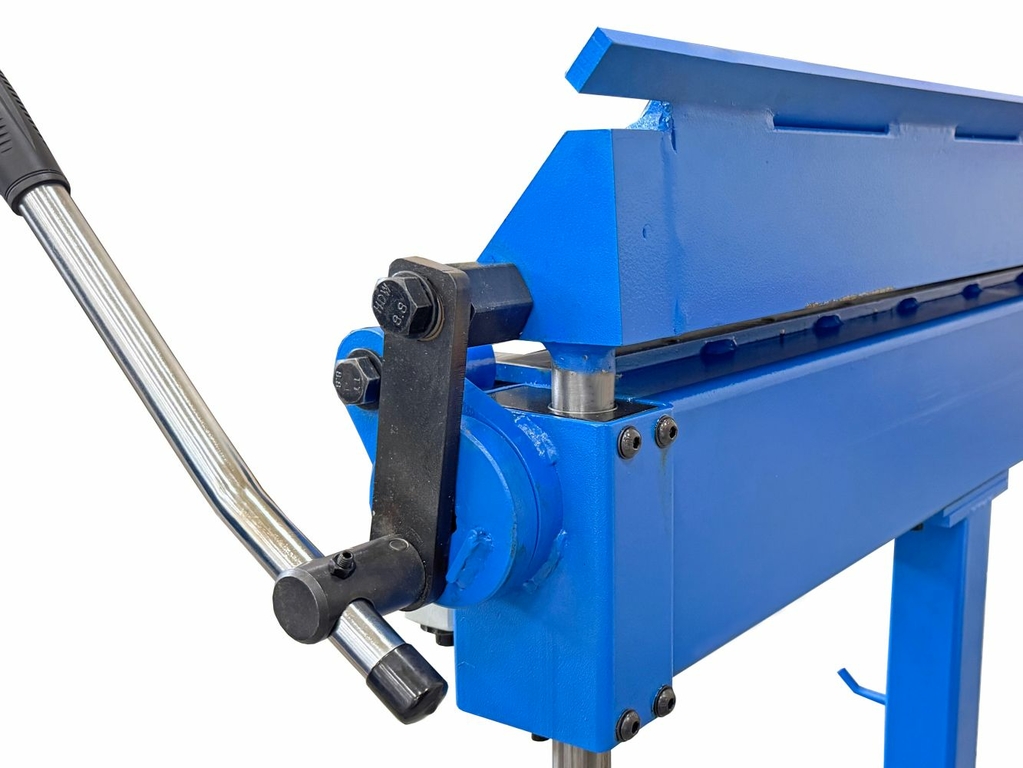

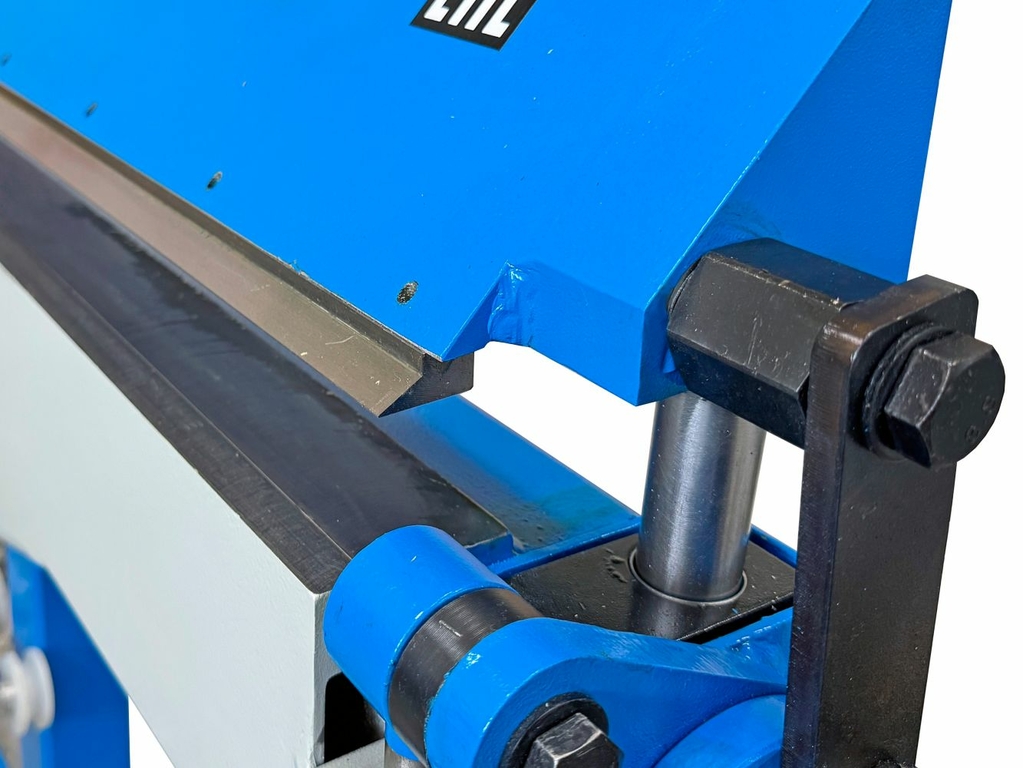

	Эксцентриковый (кривошипный) механизм с ограничителем Обеспечивает быструю и надежную фиксацию заготовки по всей длине станка. Это повышает точность гибки и предотвращает смещение материала во время работы. Ограничитель позволяет удобно настроить и стабилизировать положение балки для последовательной обработки.

* Значение толщины металла указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом текучести для остаточной деформации σ_В, который не должен превышать 240 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании Невастанкомаш.

Технические характеристики BSM2540

Характеристика	Значение
Производитель	Китай
Код номенклатуры	КА-00073715
Страна-производитель	КНР
Рабочая длина, мм	2540
Тип привода	Ручной
Высота стола, мм	760
Толщина металла, мм	0.8
Рабочий угол, °	180 °
Угол гибки, °	135 °
Длина, мм	2865
Ширина, мм	650
Высота, мм	1000
Вес, кг	210
Размер упаковки, мм	3000 х 770 х 510
Вес в упаковке, кг	310

Комплектация BSM2540

Комплектация BSM2540

• Станок
• Газовый амортизатор на прижимную балку – 2 шт.
• Газовый амортизатор на гибочную балку –1 шт.
• Роликовый нож
• Угломер

Особенности конструкции:

	Станок Из высокотехнологичных анодированных легких сплавов. Рабочая длина – 2540 мм. Предназначен для гибки металлических листов толщиной до 0.8 мм. Рабочая высота станка увеличена до 760 мм;
	Вертикальный подъём прижимной балки 55 мм Обеспечивает универсальность и удобство в работе, позволяя обрабатывать листы различной толщины, включая крупногабаритные и сложные по форме изделия. Увеличенный зазор между балками облегчает установку и извлечение заготовок, что особенно важно при серийной обработке. Точная настройка высоты гарантирует равномерный прижим и высокое качество гибки без деформации материала;
	Газовый амортизатор на гибочную балку – 1 шт. Помогает точно и легко управлять процессом гибки, обеспечивая равномерное давление на заготовку. Он уменьшает усилия, необходимые для выполнения гиба, и способствует повышению точности и качества обработки;
	Газовый амортизатор на прижимную балку – 2 шт. Облегчает её поднятие и фиксацию, снижая физическую нагрузку на оператора. Обеспечивает плавность и скорость работы, что особенно важно при обработке большого количества заготовок. Повышает комфорт и производительность при эксплуатации станка;
	Роликовый нож Предназначен для обеспечения высококачественного реза стальных листов, что особенно важно в промышленных условиях. Оснащён удобной ручкой для комфортного процесса резки;
	Угломер Позволяет оператору легко контролировать угол сгиба, что особенно важно при выполнении сложных задач, требующих прецизионной работы. Угломер помогает предотвратить возможные ошибки, связанные с неправильным углом гиба, и гарантирует, что каждый сгиб будет выполнен с максимальной точностью;
	Эксцентриковый (кривошипный) механизм с ограничителем Обеспечивает быструю и надежную фиксацию заготовки по всей длине станка. Это повышает точность гибки и предотвращает смещение материала во время работы. Ограничитель позволяет удобно настроить и стабилизировать положение балки для последовательной обработки.
