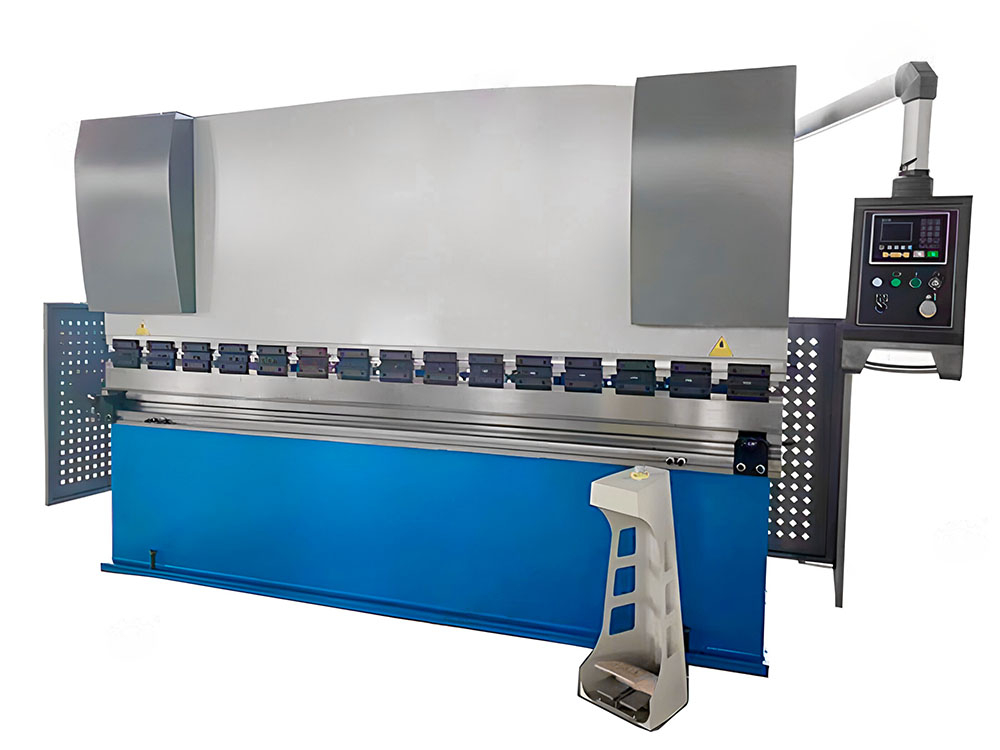

Листогибочный гидравлический пресс PBH100/3200 с руч.комп. прогиба с ЧПУ контрол. TP10S, производства Китай
Особенности
• Гибочный пресс PBH100/3200 с ЧПУ контроллером TP10S с ручной компенсацией прогиба, применяется для гибки металлических заготовок с усилием до 100 тонн;
• Прошедшая термическую обработку конструкция пресса отличается надежностью и износостойкостью;
• Установлена надёжная гидравлическая система Bosch-Rexroth с компонентами от мировых производителей. Синхронизация работы гидроцилиндров происходит через торсионный вал. Такой простой и надежный способ позволяет обеспечить высокую точность работы пресса;
• Предусмотрена защита от несанкционированного проникновения в зону заднего упора. При открытии задней стенки срабатывает концевой выключатель безопасности;
• ЧПУ-система TP10S управляет станком по двум осям, оснащена 7-дюймовым сенсорным TFT-экраном и поддерживает сервопривод по оси X для быстрого и точного позиционирования. Реализованы автоматический расчет глубины гиба, программное ограничение хода, управление задним упором и слайдером;
• Система позволяет сохранять до 16 программ по 25 шагов, поддерживает резервное копирование и USB-экспорт данных. Интерактивный дисплей отображает сообщения об ошибках и систему обнаружения помех, повышая безопасность и надежность работы;
• Интерактивный дисплей отображает сообщения об ошибках и системы обнаружения помех, повышая безопасность и надежность работы оборудования. Встроенная функция программного ограничения хода и регулировка обратного расстояния позволяет точно контролировать рабочий процесс, минимизируя вероятность ошибок оператора. Контроллер поддерживает несколько режимов работы, включая движение точки, одновременное и непрерывное движение, что дает дополнительные возможности для гибки радиусных и сложных деталей;
• Кроме того, система TP10S предоставляет полную конфигурацию заднего упора и положения слайдера (верхней балки) для точной настройки параметров гибки, что повышает эффективность работы и улучшает качество готовых изделий.
Рекомендации
• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.
Преимущества чпу-контроллера tp10s:
| Система управления для листогибочных прессов с чпу | Обеспечивает точное и эффективное управление двумя осями (X и Y), что идеально подходит для массового производства с высокой точностью |
| 7-дюймовый цветной сенсорный tft-экран с высокой контрастностью | Удобный и информативный дисплей позволяет легко работать с системой, улучшая видимость и удобство в эксплуатации |
| Поддержка до 16 программ, каждая с 25 шагами | Обеспечивает гибкость и возможность хранения множества программ для различных операций и упрощает настройку оборудования |
| Резервное копирование и usb-экспорт данных | Удобство в сохранении и переносе данных, что минимизирует риск потери информации и облегчает повторное использование настроек |
| Автоматический расчет угла гиба и глубины опускания слайдера | Позволяет легко программировать углы гибки, снижая вероятность ошибок и повышая точность гибки |
| Интерактивный дисплей с системой оповещения об ошибках и авариях | Повышает безопасность и надежность работы, предоставляя важную информацию о состоянии системы |
| Система обнаружения помех | Обеспечивает защиту от столкновений и других непредвиденных ситуаций, повышая безопасность в процессе работы |
| Программное ограничение хода | Позволяет контролировать движения с высокой точностью, предотвращая возможные механические повреждения |
| Конфигурируемое перемещение заднего упора и слайдера | Удобная настройка параметров гибки для более точной и эффективной работы с различными типами изделий. |
| Поддержка нескольких режимов работы (движение точки, одновременное, непрерывное) | Обеспечивает универсальность и позволяет оптимизировать работу в зависимости от типа операции и сложности гибки |
| Функция регулировки обратного расстояния | Повышает эффективность работы машины, оптимизируя процессы и ускоряя производство |
| Сервопривод по оси x | Обеспечивает высокоскоростное и высокоточное позиционирование, что значительно повышает эффективность и точность обработки |
| Поддержка гибки радиусных деталей | Широкие возможности для гибки нестандартных форм, что расширяет область применения оборудования |
Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):
Пример инструмента для прессов с усилием 100-125 тонн (форма инструмента может меняться в зависимости от партии станков):
Технические характеристики PBH100/3200
| Характеристика | Значение |
|---|---|
| Контроллер | TP10S |
| Производитель | Китай |
| Код номенклатуры | КА-00074688 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 3200 |
| Усилие, т | 100 |
| Расстояние между колоннами, мм | 2500 |
| Глубина подачи (зёв), мм | 320 |
| Оси | 2 (Y, X) |
| Ход, мм | 140 |
| Просвет, мм | 400 |
| Ширина стола, мм | 210 |
| Тип двигателя для регулировки ползуна | GS6324-4 |
| Мощность двигателя для регулировки ползуна, квт | 0.18 |
| Тип двигателя для регулировки заднего упора | YS7124-4 |
| Мощность двигателя для регулировки заднего упора, квт | 0.37 |
| Тип масляного насоса | NT2-G16F |
| Подача масляного насоса, мл/об | 16 |
| Давление масляного насоса, мпа | 31.5 |
| Электропитание, в/гц | 3x380/50 |
| Мощность двигателя, квт | 7.5 |
| Длина, мм | 2900 |
| Ширина, мм | 1650 |
| Высота, мм | 2350 |
| Вес, кг | 5600 |
| Размер упаковки, мм | 3900x2000x2400 |
