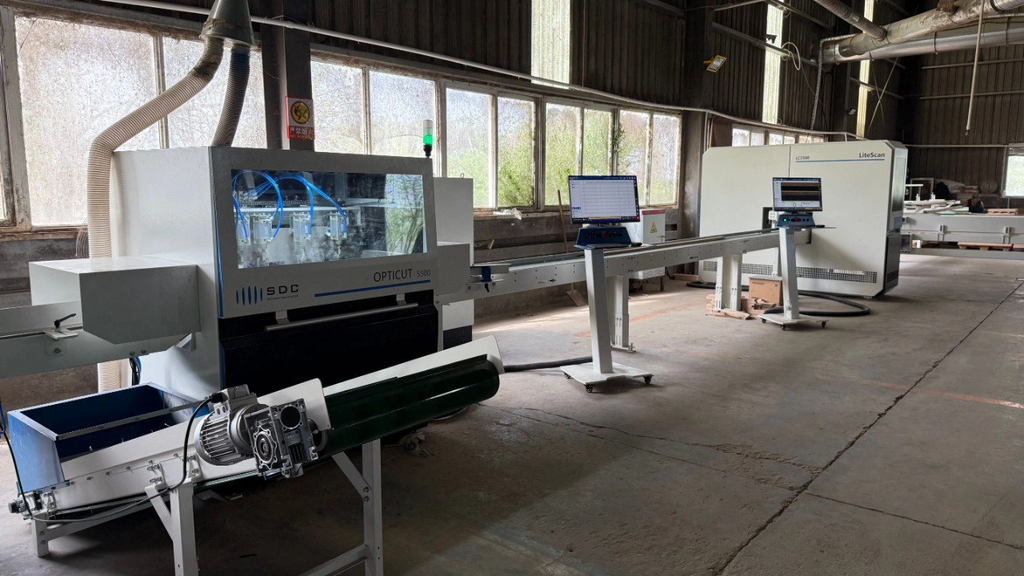

Линия сканирования и вырезки пороков древесины SDC LITE (LC 3500 + OC 5500)
Линия сканирования и вырезки пороков древесины SDC – позволяет в автоматическом режиме считывать пороки древесины и передавать данные на высокоскоростной оптимизатор вырезая пороки и задавая необходимую длину заготовки.
- Производительность линии до 18 000 погонных метров в смену
- Скорость сканера 120 м/мин
- Скорость оптимизатора до 210 м/мин
- Длина заготовки до 6 метров
- Комплектующие: BECKHOFF, FESTO, SICK, SIEMENS, REXROTH, DALSA, OMRON
- Комплектная линия от одного поставщика
Завод SDC - самый современный завод Китая, выпускающий линии сканирования, специализирующийся на ИИ технологиях
Выпускает:
- Сканеры двух, четырёх, шести плоскостные: LiteScan / EasyScan (от 110 м/мин до 180 м/мин)
- Оптимизаторы OC 5500 / OC 5800 / OC 7000 / OC 7500 (от 180 м/мин до 450 м/мин)
- Технологичную околостаночную механизацию
- Устройство разобщения пачек пиломатериала
- Многопильный станок с плавающими пилами работающий со сканером
ПРЕИМУЩЕСТВА ЛИНИИ:
- Сокращение персонала
- Система учёта материала и объёмного выхода готовых изделий
- Автоматизация производственного процесса исключая человеческий фактор
- В базе сканера от 1 до 2-х пород (в зависимости от модели). Линия уже имеет базы данных по работе с сосной, ёлкой и лиственницей из РФ.
- 5 сталкивателей на выходе из оптимизатора
- Линия может оснащаться устройством разобщения пачки п/м
- Русифицированное меню
- Вся линия от одного производителя

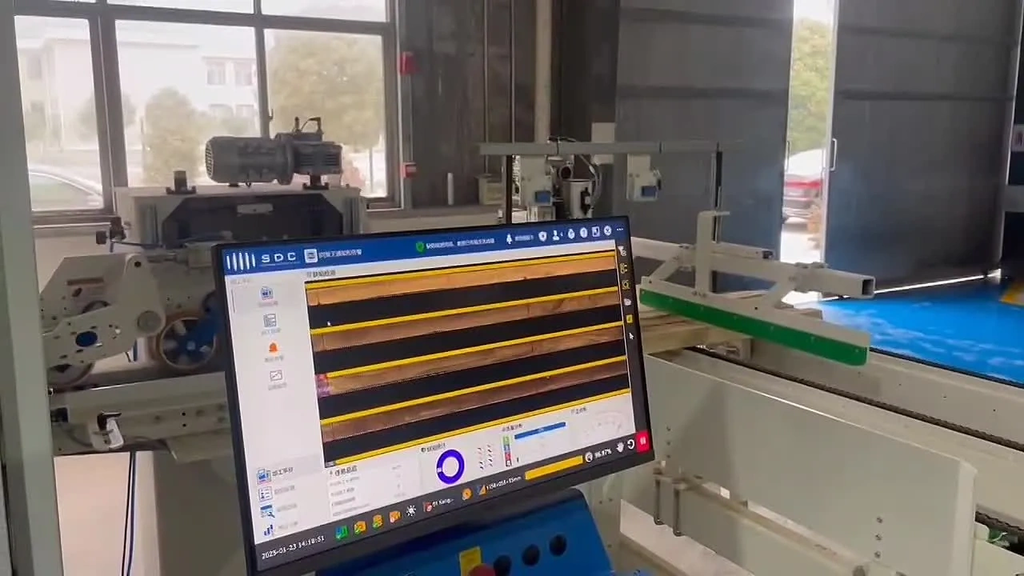

- Всё что видит человеческий глаз видит и сканер
Определяемые пороки:
- Здоровый сучок
- Мёртвый сучок
- Выпавший сучок
- Трещина
- Синева
- Прорость
- Смоль
- Смоляной кармашек
- Сердцевина
- Обзол
- Скол
- Отклонение ширины/толщины
- Червоточины
- Другие пороки видимые человеческим глазом
| № | Оборудование | Фото |
| 1 |

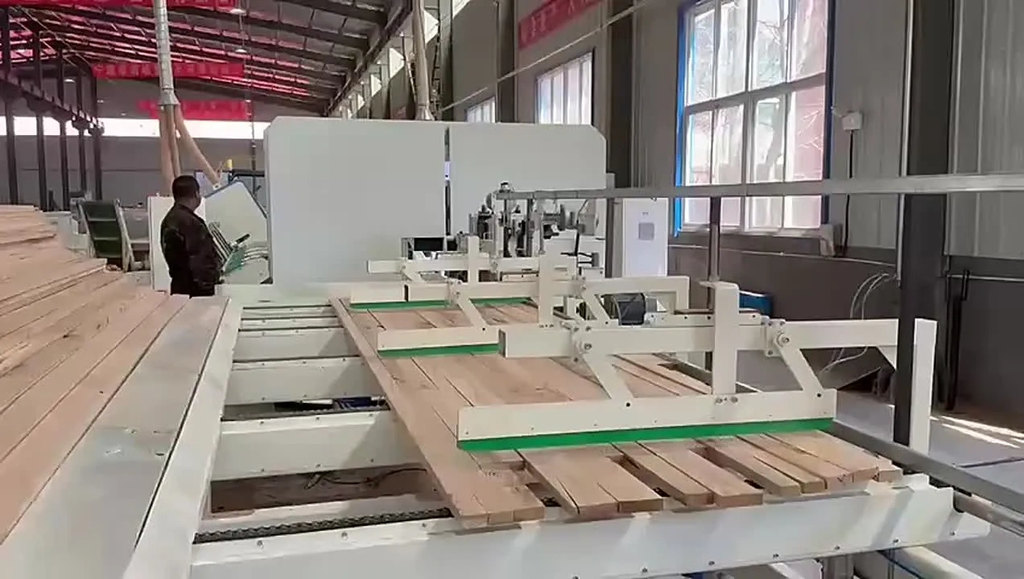

Высокоскоростной поперечный стол с поштучной выдачей материала CS5: Размер: 6000 х 2500 мм Скорость: 10 - 60 м/мин Ролики стальные с насечками / Прижимной ролик сталь / Приводной ролик с электронным подъёмом |
 |
| 2 |
2-х плоскостной сканнер, включающий подающее и вытяжное устройство LS5 и LS7 Количество плоскостей сканирования 2 плоскости Кол-во подключаемых оптимизаторов: 1 шт. Русифицированное меню Длина материала: 400 - 6000 мм Скорость подачи: 20 - 120 м/мин Ширина материала : 20 - 160 мм Толщина материала : 12 - 60 мм |
 |
| 3 |

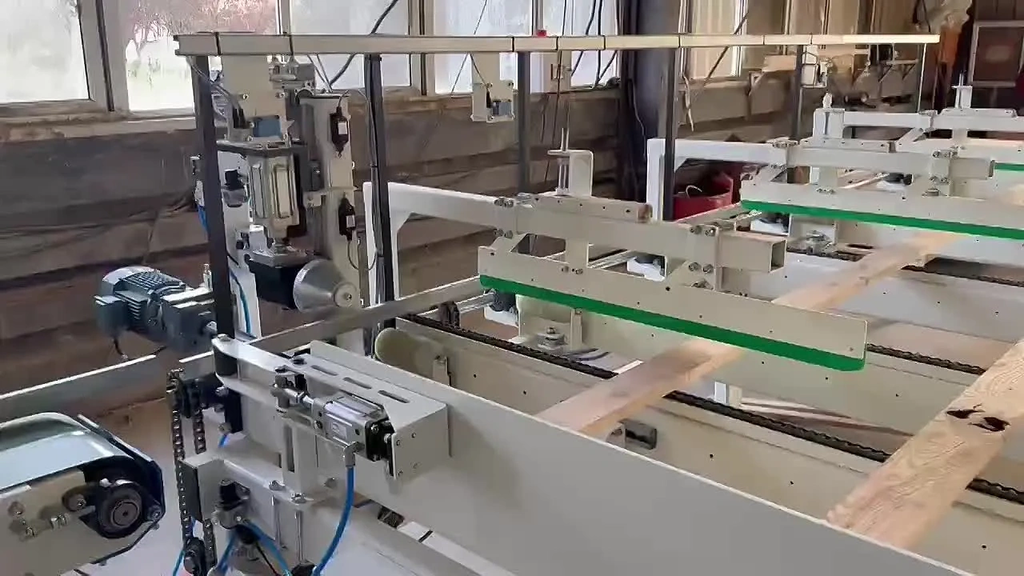

Столы LS5 + LS7 с подающей и принимающей группой |
 |
| 4 |

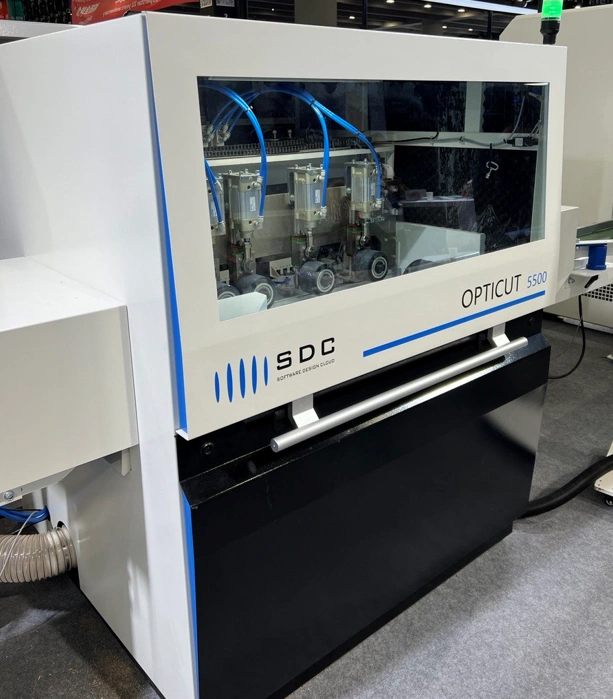

Высокоскоростной оптимизатор тяжелого исполнения OC 5500 с включенным продольным конвейером с пневмосбрасывателями 5 шт. Скорость подачи до 210 м/мин Диаметр пилы 450 мм или 500 мм Сервопривод INOVANCE Пневмосбрасыватели CAMOZZI Русифицированное меню |
|
| 5 |
Конвейер для уборки отходов MW5 после оптимизатора |
 |
| 6 |
Продольный приводной рольганг с пневмосбрасывателями CAMOZZI (5 шт.) Размер: 13 800 мм Скорость: 10 - 60 м/мин |
 |
Технические характеристики станка SDC Линия SDC LITE
| Общие характеристики | |
| Скорость подачи, м/мин | 120 |
| Количество сканируемых плоскостей, шт. | 2 |
| Ширина заготовки, мм | 35 - 160 |
| Количество камер, шт. | 2 |
| Толщина заготовки, мм | 15 - 120 |
| Цикл реза, сек | 0.33 |
| Количество сбрасывателей, шт | 5 |
| Регулировка толщины доски | Ручная |
| Кол-во подключаемых оптимизаторов, шт. | 1 |
| Количество подающих роликов, шт | 6 + 6 |
| Система охлаждения модуля камеры | - |
| Автоматическая очистка нижней камеры | + |
| Пород древесины в библиотеке, шт. | 1 |
| Диаметр пилы, мм | 500 |
| Скорость вращения пилы, мин-1 | 4350 |
| Скорость подачи (макс), м/мин | 210 |
| Режим работы, тип | Торцовка + Оптимизация |
| Регулировка толщины бруса | Ручная |
| Размер и количество аспирационных отверстий, шт х мм | 2 х 125 |
| Параметры заготовки | |
| Толщина заготовки (макс), мм | 90 |
| Ширина заготовки (макс), мм | 200 |
| Толщина заготовки (мин), мм | 12 |
| Минимальная длина заготовки, мм | 300 |
| Длина заготовки, мм | 600 - 6500 |
| Ширина заготовки (мин), мм | 30 |
| Мощность узлов | |
| Мощность основной пилы, кВт | 5.5 |
| Мощность (общая), кВт | 15 |
| Габаритные размеры | |
| Длина, мм | 25 - 30 |
| Вес, кг | 3200 |
