Линии сращивания по длине
Артикул: linii-srashchivaniya-po-dline Код товара: 104799
На складе: много
НАЗНАЧЕНИЕ

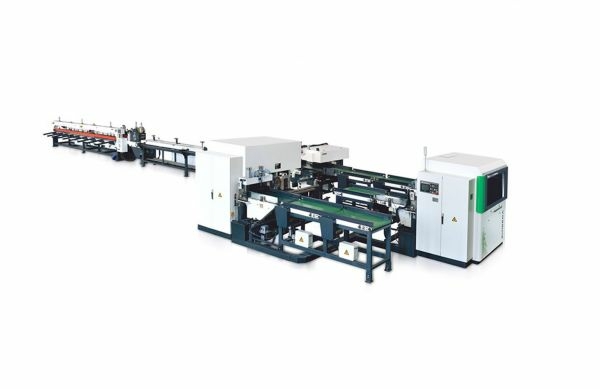

Полуавтоматическая линия сращивания древесины по длине AM1560U-FS применяется для сращивания короткомерных брусков и ламелей длиной от 150 мм до 500 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер срощенной заготовки 6100 мм. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов по отношению к пласти склеиваемых заготовок и формировать заплечики по необходимости.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращённую заготовку заданного размера
СХЕМА ОБРАБОТКИ
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка
Особенности модели
- АМ_S – Полуавтоматическая линия сращивания, состоящая из Шипорезной пары и отдельно стоящего пресса. Пресс может быть разных длин и конфигураций(одноканальный или м предварительным набором)
- АМ_А- Автоматическая линия сращивания
- ЕМ_А – Высокоскоростная автоматическая линия сращивания
Конструктивные преимущества
  | МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
  | ОБРАБОТКА СТАНИНЫПроходит точную механическую обработку за один установ на высокоточных Обрабатывающих центрах японского концерна OKUMA, который начал свою историю в 1898 году, и в настоящее время является признанным лидером в мире по производству такого рода оборудования. |
 | ПАНЕЛЬ УПРАВЛЕНИЯ ШИПОРЕЗНЫХ ГРУПППередняя панель PLC DELTA с интуитивно понятным интерфейсом позволяет управлять как отдельными узлами так и общей линии в целом. |
  | НАПРАВЛЯЮЩИЕ ШИПОРЕЗНОЙ ГРУППЫЛевый и правый шипорезные станки оснащены высокоточными направляющими и прецизионной зубчатой рейкой от Тайваньского производителей Hi-Win и Becharm. Перемещение осуществляется с помощью сервоприводов что обеспечивает стабильность и точность работы шипорезного узла |
 | ЛЕВЫЙ ШИПОРЕЗНЫЙ УЗЕЛОснащен пильным и шипорезным узлом. Массивная литая станина устойчива к вибрации и обеспечивает высокую точность в зоне обработки |
 | ПРАВЫЙ ШИПОРЕЗНЫЙ УЗЕЛОснащен пильным, шипорезным узлом и клеенаносящим устройством. Массивная литая станина устойчива к вибрации и обеспечивает высокую точность в зоне обработки |
 | ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫПозволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели. |
 | ШИПОРЕЗЫЙ ШПИНДЕЛЬВысокоточный шпиндель для нарезки шипового соединения с частотой вращения 5000 об/мин и диаметром инструмента 250мм гарантирует надежную и стабильную обработку в течение всего срока службы станка |
 | КЛЕЕНАНЕСЕНИЕКлеенаносящий узел выполнен в форме зубчатого валика и регулируемой зубчатой пластины для снятия излишков, обеспечивается равномерное нанесение клея по всему профилю шипа исключая перерасход клея. |
 | ПРИВОДЫ ШПИНДЕЛЕЙВсе валы приводятся в движение с помощью плоских ремней, что снижает уровень вибрации и увеличивает срок службы оборудования |
 | ПРИЖИМ ПАКЕТА ЗАГОТОВОКМощный двухцилиндровый пневматический вертикальный прижим заготовки и боковой прижим гарантируют надежную фиксацию заготовок в зоне обработки |
 | ПРИВОД РАБОЧЕГО СТОЛАДвижение стола приводится с помощью сервопривода со скоростью возврата 90 м/мин за счет чего существенно повышается эффективность производства |
 | ПОДАЮЩИЙ КОНВЕЙЕР С МАГАЗИНОМОсуществляет непрерывную подачу ламелей из магазина с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью. |
 | СИСТЕМА ПРЕДВАРИТЕЛЬНОГО ПРЕССОВАНИЯПодача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводной ленты с механическими прижимами и приводных рифленых вальцов увеличенного диаметра. |
 | ПОДПРЕССОВОЧНЫЙ УЗЕЛСдвоенные приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки. |
 | ПОДВИЖНЫЙ ГИДРОПРИЖИМУстановлен на передвижной площадке, создавая усилие прессования до 7 тонн. Благодаря такому усилию сращённая заготовка имеет максимальную прочность в местах соединения на минишип. |
 | ФИКСИРОВАННЫЙ ГИДРОПРИЖИМОбеспечивает полную неподвижность крайней ламели в процессе прессования. |
  | ФИКСАЦИЯ ЗАГОТОВКИ ПРИ ПРЕССОВАНИИСтабильная фиксация в горизонтальной плоскости 8-ю пневмоцилиндрами и сверху мощной прижимной балкой с 2-мя гидроцилиндрами и зубчатыми рейками, которые предотвращают от выкручивания. |
 | ДОПОЛНИТЕЛЬНЫЙ РОЛИК и СЧЕТЧИК ГОТОВОЙ ПРОДУКЦИИПосле прессования подает заготовку на выдачу и одновременно считает производительность линии сращивания |
 | ТОРЦОВОЧНЫЙ УЗЕЛПосле достижения необходимой длины сращённая заготовка торцуется в размер пилой с нижним подъёмом. |
 | КОНЦЕВОЙ ДАТЧИКОпределяет длину сращённой заготовки. Перемещается по зубчатой направляющей. Производитель фотодатчика немецкая компания SIКO. |
 | ЭКСТРЕННЫЙ ВЫКЛЮЧАТЕЛЬРасположен в конце линии линии на приемном столе. Есть возможность отключения в экстренном случае. |
  | ПРИЕМНЫЙ СТОЛ С БОКОВЫМИ ТОЛКАТЕЛЯМИДлина разгрузочного стола составляет 6000 мм. Количество боковых вспомогательных кронштейнов составляет 7шт, которые могут использоваться для обработки древесины различной длины. Количество толкающих цилиндров составляет 7 шт, которые могут использоваться для обработки древесины различной длины. |
 | ГИДРАВЛИЧЕСКАЯ СИСТЕМАЯвляется одним из основных компонентов станка, обеспечивается надежная фиксация и сжатие заготовок. Мощность гидравлического двигателя: 5,5 кВт Рабочее давление: 7 т. |
 | ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric |
Технические характеристики станка
| Технические параметры | AM1560S | AM1560A | EM1560A | |
| Длина заготовки, мм | 150-900 | 150-900 | 120-900 | |
| Высота заготовки, мм | 15-150 | 15-150 | 15-150 | |
| Ширина стола, мм | 600 | 600 | 600 | |
| Мощность двигателя пильного узла, кВт | 11 х 2 | 11 х 2 | 11 х 2 | |
| Мощность двигателя шипорезного узла, кВт | 18.5 х 2 (11х2/15х2/22х2) | 18.5 х 2 (11х2/15х2/22х2) | 18.5 х 2 (11х2/15х2/22х2) | |
| Диаметр шипорезного вала, мм | Ø 50 | Ø 50 | Ø 50 | |
| Частота вращения шипорезного вала, об/мин | 5000 | 5000 | 5000 | |
| Частота вращения пильного вала, об/мин | 4650 | 4650 | 4650 | |
| Скорость разметочной пилы, | 5800 | 5800 | 5800 | |
| Внешний диаметр шипорезной фрезы, мм | Ø 250 | Ø 250 | Ø 250 | |
| Длина сращенной заготовки, мм | 3000-6100 | 3000-6100 | 3000-6100 | |
| Эффективность обработки, м/мин | Вертикальное сращивание заготовка 400х90х30 мм | 20 | 30 | 36 |
| Горизонтальное сращивание заготовка 350х50х22 | 10 | 15 | 18 | |
| Приемное давление, t | 1-12 | 1-12 | 1-12 | |
| Общая мощность двигателя, кВт | 74,57 | 74,57 | 85,84 | |
| Выход под аспирацию, мм | Ø 250 х 2/Ø 100 х 2 | Ø 250 х 2/Ø 100 х 2/ Ø 80 х 2 | Ø 250 х 2/Ø 100 х2/ Ø80 х2 | |
| Скорость потока, м/c | 30 | 30 | 30 | |
| Требуемая производительность аспирационной установки, м³/ч | 5300 х 2 | 5300 х 2 | 5300 х 2 | |
| Потребность в сжатом воздухе л/мин. | 750 | 750 | 750 | |
| Габаритные размеры, мм | 12690х4056х1820 | 18828х5221х1820 | 20981х5221х1865 | |
| Масса, кг | 8000 | 9500 | 9500 | |
