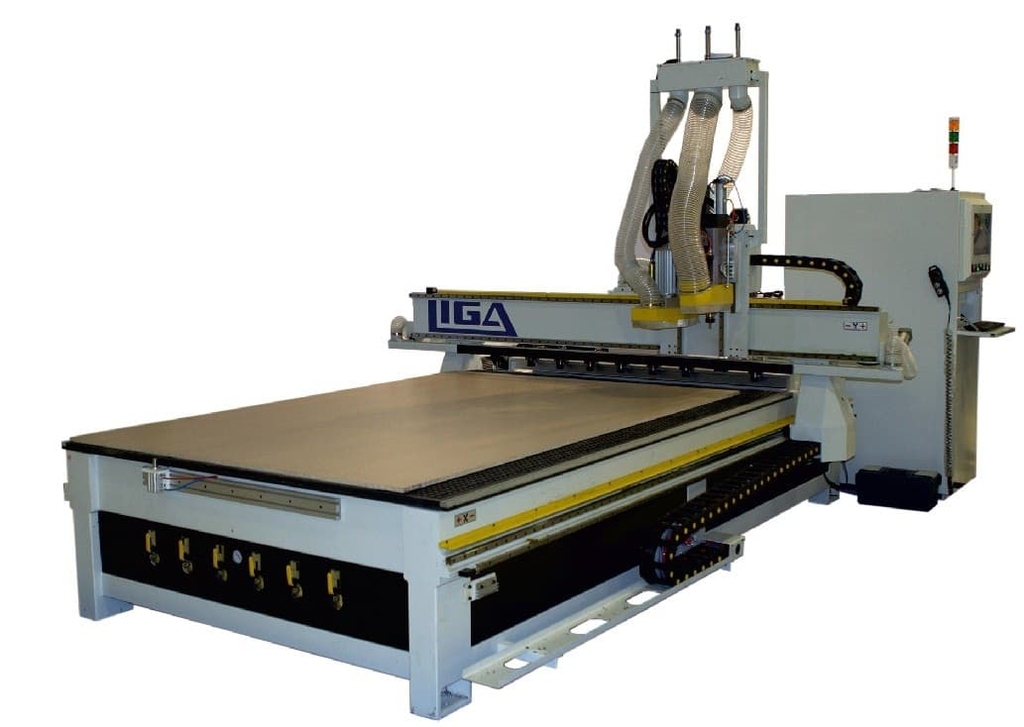

Фрезерный станок с ЧПУ LIGA NH-A-2030 BP

Фрезерный станок с ЧПУ LIGA NH-A-2030 BPКомпания 'Невастанкомаш' представляет фрезерный станок с ЧПУ LIGA NH-A-2030 BP, который является идеальным решением для обработки металлических и неметаллических материалов.

Преимущества фрезерного станка с ЧПУ LIGA NH-A-2030 BP:

• Точность и высокая производительность
• Простота в управлении благодаря системе ЧПУ
• Надежность и долговечность
• Многофункциональность и гибкость настроек

Особенности фрезерного станка с ЧПУ LIGA NH-A-2030 BP:

• Рабочая область: 2000x3000 мм
• Мощность шпинделя: 7,5 кВт
• Скорость вращения шпинделя: 0-24000 об/мин
• Точность позиционирования: ±0,02 мм

Назначение и сферы применения:

Фрезерный станок с ЧПУ LIGA NH-A-2030 BP идеально подходит для изготовления сложных деталей, прототипов, форм и штампов. Он находит применение в таких отраслях как машиностроение, авиационная и автомобильная промышленность, мебельное производство и др.

Приобретите фрезерный станок с ЧПУ LIGA NH-A-2030 BP от 'Невастанкомаш' уже сегодня и улучшите производственные процессы в вашей компании!

Описание LIGA NH-A-2030 BP:Новое решение для технологии NESTING. Полноценный обрабатывающий центр со сверлильно-присадочной группой позволяет добиться нового уровня производительности при высокой точности геометрии получаемых деталей. За одну установку полноформатного листа ДСП (МДФ) производится раскрой и присадка всех необходимых отверстий по пласти. В комплектацию станка входит опция автоматической разгрузки готовых деталей с рабочего стола. Каждый мебельщик знает, что много времени занимает у оператора разгрузка с рабочего стола готовых деталей и обрезков раскраиваемых материалов. С автоматическим разгрузчиком все готовые детали перемещаются на вспомогательный стол, и пока станок обрабатывает следующий лист, оператор спокойно разбирает по номенклатуре готовые детали с предыдущего листа. Производительность станка, в отличие от аналогов, возрастает до 50 % в зависимости от карты раскроя.Комплектация LIGA NH-A-2030 BP:

1. Фрезерный станок - 1 шт.
2. Стойка управления - 1 шт.
3. Датчик инструмента - 1 шт.
4. Комплект ЗИП – 1шт.
5. Набор цанг – 1 комплект.
6. Патроны HSK-63 – 8шт.
7. Вакуумная помпа Becker - 2 шт.
8. Прижимы - 6 шт.
9. Гаечные ключи - 1 комплект.
10. Паспорт станка - 1 шт.
11. Инструкция на СУ Synteс (английская) - 1 шт.
12. Лицензионное программное обеспечение ArtCam express– русская версия- 1 шт.

Отличительные особенности LIGA NH-A-2030 BP:

• МОЩНЫЙ ШНИНДЕЛЬ на 9.5 кВт итальянской компании HITECO, развивает обороты до 24000 в минуту. Это позволяет производить раскрой на высокой скорости при постоянном высоком качестве реза.HITECO c 1987 года производит элктрошпидели для самых известных производителей оборудования. Входит в SCM Group.Шпиндель HITECO оснащен патроном типа HSK-63 и в отличии от патрона ISO-30 более стабильно работает с тяжелым инструментом при больших оборотах шпинделя.
• СВЕРЛИЛЬНО-ПРИСАДОЧНАЯ ГРУППА 5+4V. Дает возможность установить все необходимые сверла для присадки отверстий под фурнитуру
• АВТОМАТИЧЕСКИЙ РАЗГРУЗЧИК. После раскроя и присадки все готовые детали разгрузчик перемещает на вспомогательный стол и пока станок обрабатывает следующий лист, оператор спокойно разбирает по номенклатуре готовые детали с предыдущего листа. Производительность станка возрастает до 50 % в зависимости от карты раскроя.
• ЛИНЕЙНЫЙ МАГАЗИН ИНСТРУМЕНТА на 8 позиций позволит существенно сократить операционное время обработки и оснастить станок различным инструментом необходимым для любой обработки ваших деталей.
• ДАТЧИК АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА позволит сократить время настройки станка и своевременно внесет корректировку в управляющую программу с учетом износа инструмента.
• УПРАВЛЯЮЩАЯ СТОИКА ЧПУ OSAI хорошо себя зарекомендовала на российских предприятиях. Ее возможности позволяют вести обработку деталей любой сложности. Ими успешно комплектуются станки известных производителей во всем мире. Стойка оснащена пультом оперативного управления станком, что существенно упрощает и сокращает время настройки станка.Станок оснащен сервоприводом DELTA в составе: инвертор, серводрайверы и сервомоторы перемещения по всем осям .Благодаря этой комплектации мы достигаем высокой точности обработки на больших скоростях резания. Компания Delta Electronics основана в 1971 году. Мировой лидер по производству сервоприводов и управляющих компонентов. Больших успехов компания достигла в промышленной автоматизации.
• Станок оснащен сервоприводом DELTA в составе: инвертор, серводрайверы и сервомоторы перемещения по всем осям .Благодаря этой комплектации мы достигаем высокой точности обработки на больших скоростях резания. Компания Delta Electronics основана в 1971 году. Мировой лидер по производству сервоприводов и управляющих компонентов. Больших успехов компания достигла в промышленной автоматизации
• НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ производства компании PMI оснащены сепараторными подшипниками закрытого типа, они полностью защищены от попадания стружки и не требуют ежедневного обслуживания. За счет их происходит высокая точность все перемещений портала и шпинделя
• Для того чтобы обеспечить повышенную точность и скорость перемещения шпинделя по высоте, мы приняли решение оснастить механизм перемещения по оси Z шариковинтовой парой (ШВП)компании PMI.
• Для фиксации заготовки станок комплектуется двумя вакуумными насосами немецкой компании BECKER .Компания BECKER основана в 1885 году и является мировым лидером в производстве вакуумных насосов для различных отраслей промышленности.

Конструктивные преимущества LIGA NH-A-2030 BP:

• ЦЕЛЬНОСВАРНАЯ ТЯЖЕЛАЯ СТАНИНА. Станина станка изготовлена с соблюдением всех норм тяжелого машиностроение
• ПОРТАЛ СТАНКА изготовлен с серьезным запасом прочности, широко разнесенные направляющие перемещения шпинделя позволяют преодолевать нагрузки, возникающие при высоких скоростях резания. Особое внимание мы уделили креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.
• ВАКУУМНЫЙ СТОЛ С ПАЗАМИ для механического крепления заготовки. Вакуумный стол имеет 6 независимых рабочих зон. А наличие специальных пазов дает возможность механического крепления заготовки
• ПНЕВМОУПОРЫ для быстрого позиционирования заготовки. По оси Y установлено два упора, по оси Х один упор. Для удобства работы, управление упорами выведено на ножную педаль. Каждый упор расположен на специальных направляющих и имеет возможность перемещаться вдоль оси.
• Все кабеля и провода на станке находятся в современных кабелеукладчиках. И при высоких скоростях перемещения исключают возможные помехи и неудобство в работе.
• КОНДУКТОРдля быстрой смены инструмента в патроне и его
• Станок поставляется с комплектом ЗИП в который входит набор инструмента, две цанги и 8 патронов для установки инструмента фирмы KLEIN.

Размеры рабочего стола, мм	2100 х 3100
Перемещение шпинделя по оси Z, мм	200*
Тип передачи по осям X, Y	косозубая шестерня-рейка
Тип рабочего стола	Комбинированный вакуумный с «Т»- пазами крепления
Тип электродвигателей перемещения	Серводвигатели DELTA
Система смены инструмента	Автоматическая (универсальный патрон HSK-63, линейный магазин на 8 патронов)
Максимальная скорость рабочего хода, м/мин	0 - 20**
Максимальная скорость холостого хода, м/мин	0 – 40
Частота вращения шпинделя, об/мин	0 – 24 000
Мощность шпинделя, кВт	9,5
Тип охлаждения шпинделя	воздушное (независимое)
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Cверлильно-присадочная группа	5+4V
Напряжение, В	380
Частота тока, Гц	50
Мощность вакуумного насоса, кВт	4,0 (2 шт.)
Производительность вакуумного насоса, м3/час	140
Общая установленная мощность, кВт	20
Габаритные размеры станка в упаковке, мм	4500х2658х2043
Масса станка LIGA NH-A-2030 BP (брутто), кг	2600

• Напряжение, В 380
• Мощность, кВт 20
• Модель LIGA NH-A-2030 BP
• Производство Китай
• Type Фрезерный станок с чпу
• Вид охлаждения Воздушное
